Lopas 28516 Assembly Instructions

CÓDIGO DESCRIÇÃO
N° CODE DESCRIPTION
CÓDIGO DESCRIPCIÓN
1 28016 TAMPO/ TOP PANEL/ TAPA
2
28017 LATERAL DIREITA/ RIGHT SIDE/ LATERAL DERECHA
3 28018 LATERAL ESQUERDA/ LEFT SIDE/ LATERAL IZQUIÉRDA
4 28019 DIVISÃO/ DIVISION/ DIVISIÓN
5 28023 FRENTE GAVETA/ DRAWER FRONT/ FRENTE CAJÓN
6 28024 LATERAL DE GAV DIR/ RIGHT SIDE OF DRAWER/ LATERAL DERECHA DE CAJÓN
7 28025 LATERAL GAV ESQ/ LEFT SIDE OF DRAWER / LATERAL IZQUIÉRDA DE CAJÓN
8 28026 TRASEIRO GAVETA/ DRAWER BACK/ TRASERO CAJÓN
9 28027 FUNDO GAVETA/ DRAWER BOTTOM / FONDO CAJÓN
10 28029 PÉ FRONTAL DIREITO/ RIGHT FRONT FOOT/ PIÉ FRONTAL DERECHO
11 28030 PÉ TRASEIRO DIREITO/ RIGHT BACK FOOT / PIÉ TRASERO DERECHO
12 28031 PÉ FRONTAL CENTRAL/ CENTRAL FRONT FOOT/ PIÉ FRONTAL CENTRAL
13 28033 PÉ TRASEIRO CENTRAL/ CENTRAL BACK FOOT/ PIÉ TRASERO CENTRAL
14 28034 PÉ FRONTAL ESQUERDO/ LEFT FRONT FOOT/ PIÉ FRONTAL IZQUIÉRDO
15 28036 PÉ TRASEIRO ESQUERDO/ LEFT BACK FOOT/ PIÉ TRASERO IZQUIÉRDO
16 28037 TRAVESSA FRONTAL / FRONT BATTEN/ TRAVIESA FRONTAL
17 28038 TRAVESSA TRASEIRA /BACK BATTEN/ TRAVIESA TRASERA
18 28039 COSTA/ BACK/ RESPALDO
19 28040 DISTANCIADOR FRONTAL/ FRONT SPACER/ SEPARADOR FRONTAL
20 28041 DISRANCIADOR TRASEIRO/ BACK SPACER/ SEPARADOR TRASERO
GRUPO LOPAS
Rod. Prefeito Adolfo Nicolato, Km 10 - Rodeiro/MG - CEP:36510-000
+ 55 32 3577-3300 www.grupolopas.com.br

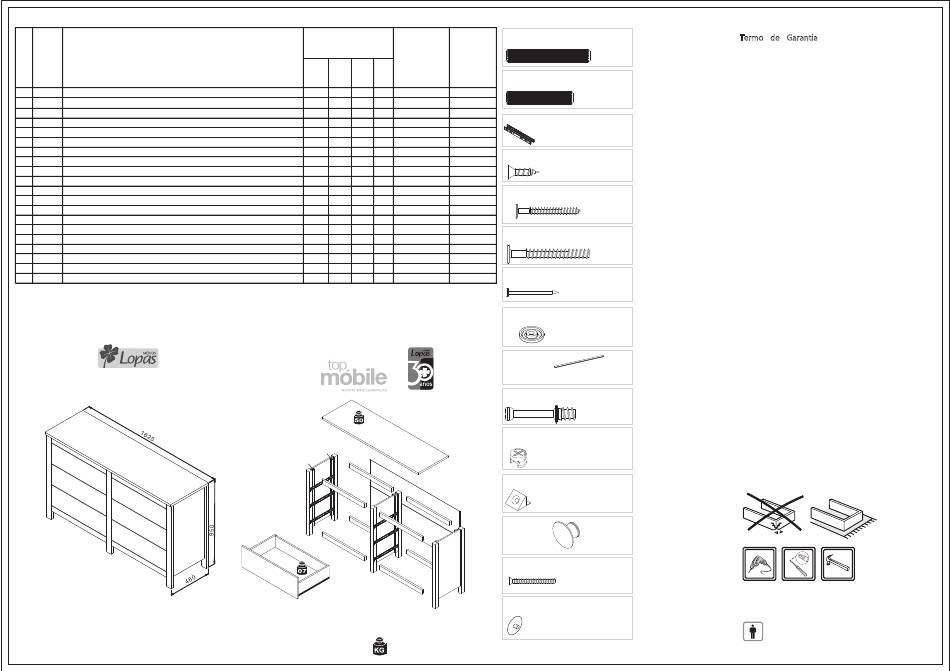

INSTRUÇÕES DE MONTAGEM COMODA HORIZONTAL MAGGIORE
Ass
EMBL IN TRUCTIONS Y S MAGGIORE HORIZONTAL CHEST OF DRAWERS
INSTRUCCIONES DE ARMADO COMODA MAGGIORE HORIZONTAL
28516- 06/06/2017
DIMENSÃO (mm)
DIMENSION (mm)
MATERIAL
DIMENSIÓN (mm)
RAW MATERIAL
COMP. LARG. ESP.
MATERIA PRIMA
LEN. WID. DEP. mm
LON ANC. ESP.
1625 490 25 mm MDF
825 430 15 mm MDP
825 430 15 mm MDP
825 430 15 mm MDP
703 230 15 mm MDP
400 140 15 mm MDP
400 140 15 mm MDP
655 140 15 mm MDP
668 400 2,5 mm HDF
925 65 25 mm MDF
925 65 25 mm MDF
925 65 25 mm MDF
925 65 25 mm MDF
925 65 25 mm MDF
925 65 25 mm MDF
710 60 25 mm MDF
710 60 25 mm MDF
750 370 2,5 mm HDF
765 25 25 mm MDF
765 25 25 mm MDF
01
20
19
17
03
15
16
18
14 04
17
13
17
18
16
16
12
07
08
17
09
05
06 16 10
Peso máximo suportado
Maximum weight supported
Peso máximo soportado
A -
CAVILHA MADEIRA 6X60MM 04
6X60MM WOODEN DOWEL
TARUGO DE MADERA 6X60MM
QUANTIDADE
QUANTITY
CÓD. 16131
CANTIDAD
B -
CAVILHA MADEIRA 6X30MM
66
6X30MM WOODEN DOWEL
TARUGO DE MADERA 6X30MM
1
CÓD. 1977
1
1
C -
PAR CORREDIÇA 06
1
PAIR OF SLIDES
PAR DE RIELES
6
CÓD. 1429
6 400MM
6
D -
PARAFUSO 3,5X14MM
66
3,5X14MM SCREW
6
TORNILLO 3,5X14MM
6
CÓD. 2834
1
E -
PARAFUSO 3,5X35MM
1 48
3,5X35MM SCREW
1 TORNILLO 3,5X35MM
1
CÓD. 2841
1
F -
1
PARAFUSO 5X50MM
06
5X50MM SCREW
4
TORNILLO 5X50MM
4
4
CÓD. 16954
4
G -
PREGO 10X10 40
4 10X10 NAIL
CLAVO 10X10
CÓD. 2259
23MM
H -
SAPATA
06
PAD
ZAPATA
CÓD. 2513
I -
PERFIL H 02
H PROFILE
PERFIL H
750X23X6MM CÓD. 28002
J -
PARAFUSO MINIFIX
31x7MM
40
MINIFIX SCREW
TORNILLO MINIFIX
CÓD. 2859
K -
TAMBOR 15MM
40
15MM CONNECTOR
CONECTOR 15MM
CÓD. 2913
L -
SUPORTE FUNDO DE GAVETA
12
DRAWER BOTTOM SUPPORT
SOPORTE FONDO DEL CAJÓN
CÓD. 2539
M - PUXADOR
12
HANDLE
TIRADOR
CÓD. 25944
02 N -
PARAFUSO M4X20MM
12
M4X20MM SCREW
11
TORNILLO M4X20MM
CÓD. 25357
24
O -
TAPA FURO MINIFIX 16 MM
16 MM SCREW COVER MINIFIX ( )
TAPA ORIFICIO 16 MM MINIFIX ( )
Termo de Garantia
DISPOSIÇÕES E PRAZOS DE GARANTIA
A Móveis Lopas estipula que o produto especificado fica garantido pelo prazo de um (180) dias, à partir da data
de emissão da nota fiscal, sendo os noventa (90) primeiros dias relativos à garantia legal prevista nos termos
do artigo 26, II do CDC e os demais noventa(90) dias, relativos a garantia contratual contra defeitos de fabricação.
Quaisquer garantias adicionais fornecidas pelo lojista são de responsabilidade exclusiva destes, sendo portanto
os únicos responsáveis em caso de defeito do produto após a garantia legal.
A Móveis Lopas não possuiu pontos de assistência técnica.
Constatado o eventual defeito de fabricação, o consumidor deverá entrar em contato com a loja onde adquiriu o produto.
No prazo de garantia, as partes eventualmente defeituosas serão substituídas gratuitamente, por outra da mesma
linha e modelo, assim como a mão-de-obra aplicada.
O projeto, instalação e a montagem na residência do consumidor não são de responsabilidade da Móveis Lopas.
A montagem deve seguir corretamente as instruções que se encontram dentro da embalagem de cada módulo.
Esta garantia é válida em todo o território brasileiro.
EXCLUSÃO DA GARANTIA
O presente termo exclui de sua garantia:
· danos causados em conseqüência de acidentes, mau uso, manuseio ou deslocamento incorreto dos produtos;
· danos causados por montagem inadequada;
· danos em decorrência de agentes externos (inundações, incêndios, etc);
· danos causados pela utilização de produtos de limpeza não recomendados por este manual;
· despesas de transporte, frete ou seguro;
· defeitos oriundos da utilização do produto em ambientes sujeitos a gases corrosivos, umidade excessiva ou em locais
de altas/baixas temperaturas, poeira ou acidez.
CUIDE BEM DO SEU MÓVEL
Dicas de limpeza e conservação:
levemente
- Para limpar corretamente seu produto , use sempre um pano liso e umedecido com água;
- Não se esqueça de enxugar o seu móvel ! Ele não deve permanecer úmido, pois a água pode prejudicar o
acabamento ou causar mofo na madeira;
- Não se recomenda o uso de produtos à base de amoníaco.
-Não utilize esponja de aço ou qualquer material que possa arranhar a superfície do produto durante a limpeza.
- Não utilize plásticos ou papéis coloridos para forrar seu móvel.
- Evite arrastar objetos em cima d o móvel . Eles podem riscar e prejudicar o acabamento de seu móvel de
- O material dos seus móveis tem um tratamento contra fungos e cupins, mesmo assim, em ambientes infestados
recomenda-se a dedetização antes de instalar a s eu móvel ;
- Tente evitar a exposição direta ao sol. Sugere-se utilização de cortinas para proteger seu móve ; l
TAKING GOOD CARE OF YOUR FURNITURE
Cleaning and caring instructions:
- Wipe the wood furniture down with a moist cloth to properly clean the furniture .
- Do not forget to dry your furniture out Humidity can damage the finish or create mould. .
- Chemical products are not recommended;
- Never clean the furniture with scouring powders, steel scrubber pads or any other product which can scratch its
surface.
- Furniture surfaces should not be covered with colored plastic or paper sheets.
- Avoid dragging objects on top of the furniture .They might scratch the finishing.
- Wood furniture are made of mould and termites resistant materials, however, it is recommended to use termiticides
in infested places before installing the furniture .
- Avoid furniture exposure to direct Sun light. Drapers suggested.
CUIDE BIEN DE SU MUEBLE
Indicaciones de limpieza y conservación
- Para limpiar correctamente su muebles de madera, siempre use un paño húmedo.
- No se olvide de secar su muebles ! No debe permanecer húmedo, pues el agua puede perjudicar el acabado o
causar moho en la madera.
- No es recomendable utilizar productos con amoniaco.
- No utilizar esponjas de acero o cualquier material que dañe la superficie de los muebles .
- No utilizar plásticos o papeles coloridos para forrar los muebles .
- Evite arrastrar objetos encima de los muebles . Ellos pueden riscar o dañar el acabado de su mueble de cocina.
- El material de los muebles tiene un tratamiento contra los hongos y las polillas, aun así, en ambientes infectados,
se recomienda desinfectar antes de instalar su mueble .
- Evite la exposición directa al sol. Se sugiere la utilización de cortinas para proteger sus muebles.
As ferramentas necessárias para montagem do produto não são fornecidas.
The necessary tools for assembly aren't supplied.
Las herramientas necesarias para armar los productos no son fornecidas.
Sugestão da quantidade de pessoas necessárias para
montagem.
Tip of the number of people required for
product assembly.
Montagem
Consejo de la cantidad de personas necesarias para
Mounting
el armado de productos.
Montaje
