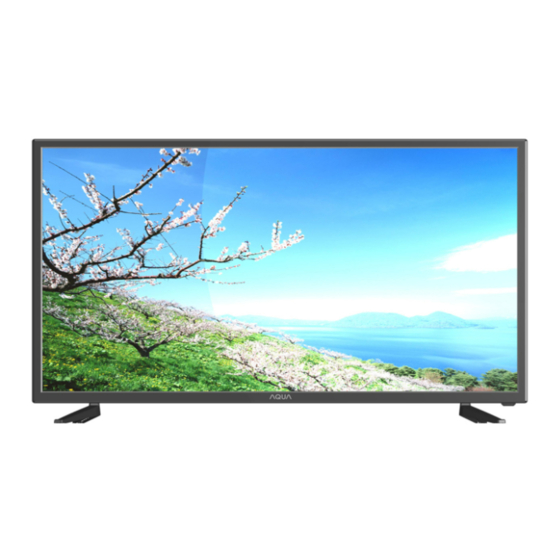

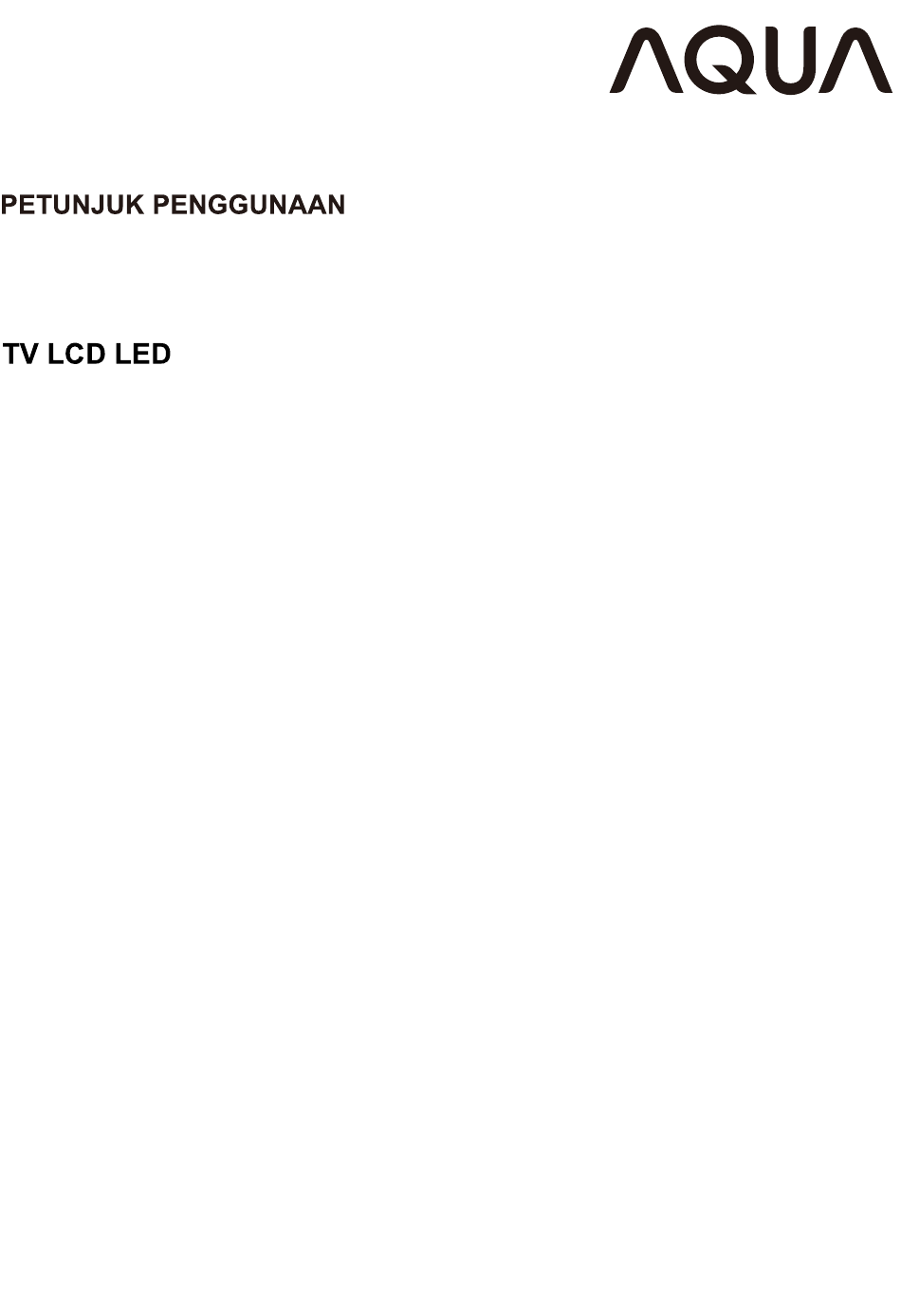

- Page 1 LE40AQT8300 Diproduksi Oleh: PT. TRIDHARMA KENCANA JL. RAYA SERANG KM. 12, NO. 66 KEL. CISAIT, KEC. KRAGILAN, SERANG-BANTEN INDONESIA...
-
Page 2: Table Of Contents
Daftar isi 1. Keselamatan dan peringatan..................2-3 2. Pengenalan........................4 3. Pemasangan Wall Mounting.....................5 4. Pemasangan.........................6-9 5. Remote Control......................10 6. Pengoperasian TV ....................11-14 7. Trouble shooting......................15... -
Page 3: Keselamatan Dan Peringatan
KESELAMATAN DAN PERINGATAN PETUNJUK KESELAMATAN PENTING 1) Baca petunjuk ini. PERHATIAN 2) Simpan petunjuk ini. AWAS TEGANGAN TINGGI JANGAN DIBUKA 3) Perhatikan semua peringatan. PERHATIAN 4) Ikuti semua petunjuk. UNTUK MENGURANGI BAHAYA KEJUTAN LISTRIK, 5) Jangan menggunakan perangkat ini didekat air. JANGAN MEMBUKA COVER (BAGIAN BELAKANG). - Page 4 KESELAMATAN DAN PERINGATAN Dalam pengoperasiannya TV ini menggunakan tegangan Jangan berpegangan, bersandar, atau mendorong TV atau tinggi. Jangan membuka tutup belakang TV Anda. raknya. Perhatikan anak-anak Anda untuk mencegah jatuhnya Hubungi service center terdekat jika menemui masalah TV yang dapat menimbulkan luka yang serius. dengan TV Anda.
-
Page 5: Pengenalan
PENGENALAN Aksesoris Fitur utama Digunakan seba ga i Televisi, terminal display; Remote Control Infra merah..1 PC display Baterai (AAA)......2 Luminansi tinggi, sudut tampilan (viewing Petunjuk Penggunaan......1 angle) lebar; Dapat menyimpan 199 program; Interface HDMI; Multi-Media player (USB); Parameter Utama Ukuran Tampilan Gambar (Diagonal) 39”... -
Page 6: Pemasangan
PEMASANGAN DI DINDING (WALL MOUNTING) Langkah Pertama: Gunakan baut expansion untuk memasang bracket wall mounting ke dinding. * Bracket wall mounting tidak terdapat dalam kantong aksesoris. dinding Langkah Kedua: Pasang sekrup wall mounting (M6x8mm/4buah) pada sisi belakang TV LCD, menggunakan torsi 3kgf.cm. - Page 7 PEMASANGAN Panel Depan KEYBOARD SOURCE Menampilkan menu sumber input. MENU Menampilkan menu utama V+ / V- Mengatur level suara. Pada mode MENU, t e kan "V+" at au "V-" unt uk me ngat ur item 1: Sensor Remote Control. yan g And a pi l i h. 2: LED Indikator: MERAH STANDBY.
- Page 8 PEMASANGAN ANTENA Antena luar Antena dalam CATV Adaptor (TIDAK DISEDIAKAN) Kendorkan sekrup pasang kabelnya kencangkan sekrupnya Catatan: Hubungan Aerial: IEC (female). Impedansi input: 7 unbalance. LANGKAH-LANGKAH: Pastikan TV dan k omputer pa da p o si si ma ti ( Power off). 1.Hubungkan kabel VGA dan audio.
- Page 9 PEMASANGAN atau MODE PRESET (PC) V.Freq.(Hz) H.Freq.(KHz) RESOLUSI 800*600 37.88 1024*768 48.36 1360*768 47.7 1280*1024 63.98 MODE PRESET (HDMI) V.Freq.(Hz) H.Freq.(KHz) RESOLUSI 800*600 37.88 1024*768 48.36 1360*768 47.7 1280*768 47.3 1920*1080 67.5...
- Page 10 PEMASANGAN PERALATAN AV TV ini menyediakan sa tu k elomp ok AV, sa tu k elomp ok YPbPr untuk hubungan yang nyaman k e VCR, DVD a t a u p e ra n gk a t video la i n n ya . Lihat p e tu n ju k p e n g gu n a a n p e ra n gk a t t er se b u t untuk menghubungkan dengan baik.
- Page 11 REMOTE CONTROL Menggunakan Remote Control Anda Tekan untuk membuka teletext. Tekan untuk menuju halaman Page + berikutnya pada mode teletext dan mode multimedia. Tekan untuk mengatur menu dilayar. Tekan untuk menegaskan pilihan. Tekan untuk menuju halaman Page - sebelumnya pada mode teletext dan mode multimedia.
-
Page 12: Pengoperasian Tv
PENGOPERASIAN TV 1. MENU CHANNEL Item pertama MENU adalah MENU CHANNEL Delete (hanya untuk sumber TV). Tekan untuk memilih program. Anda dapat mencari channel dan merubah program Tekan tombol merah, program akan dihapus. disini. Tekan untuk pindah, tekan tombol OK untuk menegaskan, dan tekan untuk mengatur. - Page 13 PENGOPERASIAN TV 3. MENU SUARA (SOUND) Item ketiga MENU adalah MENU SUARA. Anda dapat mengatur efek suara disini seperti treble, bass, balance, dll. Tekan untuk pindah, tekan tombol OK untuk menegaskan, dan tekan untuk mengatur. CATATAN: Reset akan menghapus semua program dan password. 6.
- Page 14 PENGOPERASIAN TV Tekan tombol untuk memilih icon fungsi, tekan tombol OK untuk menegaskan fungsi. Tekan tombol atau tombol EXIT untuk keluar dari control bar. CATATAN: Anda dapat mengatur audio track, subtitle atau program pada menu Info ketika memutar file video. Pilih icon Info dan tekan OK untuk menampilkan MENU Info.
- Page 15 PENGOPERASIAN TV Hotel Mode: Tekan tombol menu terlebih dahulu, dan kemudian tekan tombol nomor “1001” untuk masuk ke Hotel Mode atau tekan tombol H.LOCK kemudian tekan tombol angka “0000” untuk masuk ke Hotel Mode. Hotel Mode: Mengatur Hotel Mode on/off. Mengunci sumber input yang Anda Source Loc k: inginkan.
-
Page 16: Trouble Shooting
TROUBLE SHOOTING Gejala Kerusakan Pemeriksaan Gambar Suara Berbintik- bintik Posisi, arah atau hubungan Noise antena Posisi, arah atau hubungan Berbayang Audio normal antena Peralatan elektronik,mobil/ Interferensi Noise Sepeda motor,lampu neon Volume (periksa apakah fungsi Tidak Gambar mute pada remote control aktif , bersuara atau sistem audionya benar atau Normal... - Page 17 LE40AQT8300 USER MANUAL Diproduksi Oleh: PT. TRIDHARMA KENCANA JL. RAYA SERANG KM. 12, NO. 66 KEL. CISAIT, KEC. KRAGILAN, SERANG-BANTEN INDONESIA...
-
Page 21: Main Features
INTRODUCTION Accessories Main features Used as Television, display terminal, PC display Infrared Remote Controller.... 1 High luminance, wide viewing angle Battery(AAA).......2 Can store 199 TV programs User’ s Manual.......1 HDMI interface Multi-Media player (USB); Main par ameter Viewing Picture Size (Diagonal) 39"... - Page 22 WALL MOUNT INSTALLATION Step One: Use the expansion bolts to fix the wall mount br ackets into the wall. The wall mount brackets not in the accessories bag. wall Step Two: Fix the wall mount scre ws (M6x8mm/4pcs) into the re ar side of the LCD TV,using the tongue 3kgf.cm.
-
Page 23: Rear Connections
INSTALLATION KEYBOARD Fr ont panel 1 SOURCE Display the input source menu. 2 MENU Display main MENU. 3 V+/V- Adjust sound level. In MENU mode, press“V+”or“V-”to adjust the item that you selected. 4 CH+/CH- In TV mode press“CH+”or“CH-”to change the channel up and down. In MENU mode, press “CH+”or“CH-”to select 1: Remote control sensor. - Page 24 INSTALLATION ANTENNA Note: Aerial connections: IEC(female). Input impendance: 75 unbalanced. STEPS: Be sure both the TV and computer are Power off. 1.Connect VGA and audio cable 2.Connect power cord 3.Power on the TV, switch to PC mode 4.Power on the PC This sequence is very important.
- Page 25 INST ALLATION PRESET MODE (PC) V.Fr eq.(Hz) H.Fr eq.(KHz) RESOLUTION 800*600 37.88 48.36 1024*768 47.7 1360*768 63.98 1280*1024 PRESET MODE (HDMI) V.Fr eq.(Hz) H.Fr eq.(KHz) RESOLUTION 800*600 37.88 1024*768 48.36 1360*768 47.7 1280*768 47.3 1920*1080 67.5...
- Page 26 INSTALLATION AV EQUIPMENT This TV provides one group of AV ,one group of YPbPr for convenient connection to VCR, DVD or other video equipment. Please refer to the owner's manual of the equipment to be connected as well. You can use the input terminals on TV set rear as follows. HDMI1 HDMI2 PC AUDIO...
- Page 27 REMOTE CONTROLLER Press to open the teletext. Press to go to the next page in teletext mode Page + and multimedia mode . Press to navigate the on-screen menu. Press to confirm a selection. Press to go to the previous page in teletext mode Page - and multimedia mode .
- Page 28 TV OPERA TION 1. CHANNEL MENU Delete The first item of the MENU is CHANNEL MENU ( for TV source only). Press to choose the program. You can search channels and edit programs here. Press red button, the program will delete. Press to move, press OK button to confirm, and press...
- Page 29 TV OPERA TION 3. SOUND MENU The third item of the MENU is the SOUND MENU. You can adjust the sound effect here such as treble, bass, balance etc. Press to move, press OK button to confirm, and press to adjust. NOTE: Reset will clear all the programs and password.
- Page 30 TV OPERATION Press to select the function icon, press OK button to confirm the function. Press or EXIT button to exit the control bar. NO T E : You can adjust the audio track, subtitle, or program in the Info menu while playing the video file. Choose the Info icon and press OK can display the Info MENU.
-
Page 31: Source
TV OPERATION H ot el M od e: Please press menu key first,and then press number key “1001” to enter into Hotel Mode or press H.LOCK key then press number key “0000” to enter into Hotel Mode. H ot el M od e : Set Hotel mode on/off. Source Lock : Allows you to lock the input sources of your choice. - Page 33 REF - WM - TV - AC DAFTAR LAYANAN SERVIS Kota Alamat Jl. Danau Sunter Barat A III No. 38/39, JKT 14350 Jakarta Jl. Kembung Penjaringan No.10 Jakarta Utara Jl. Muhammad Toha, Komplek Ruko Ramayana Block A/6 Jl. Raya Perancis Dadap, Perum Taman Bandara Blok B1 No.10 Tangerang Ruko Pasar Delapan Blok RB-2 Alam Sutera.
