Summary of Contents for praher Solar Control SC04

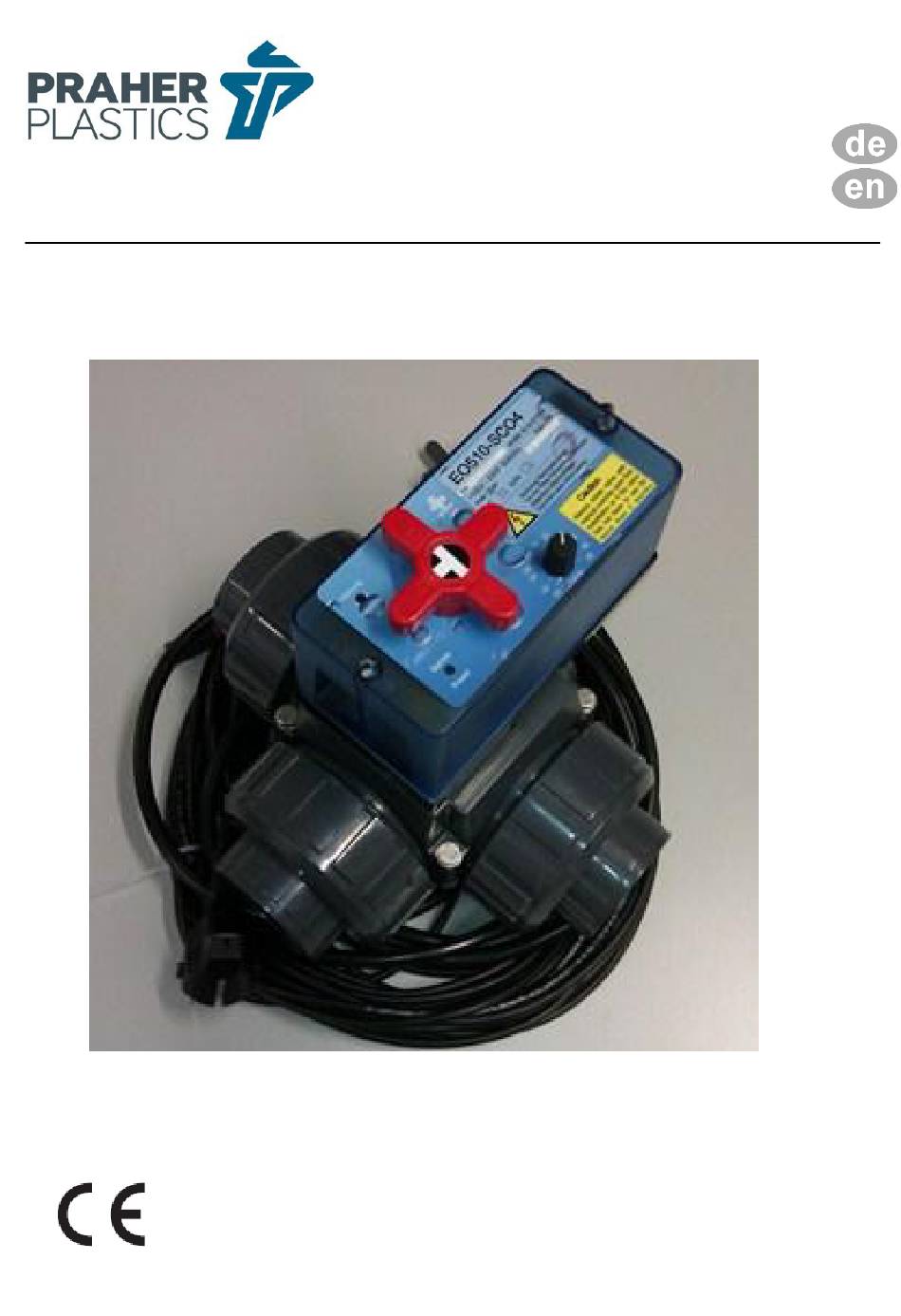

- Page 1 Solar Control SC04 für 3-Wege-Kugelhahn for 3-way ball valve Zertifiziert nach certified acc. to EN ISO 9001:2008...
-
Page 2: Table Of Contents
Solar Control SC04 für 3-Wege-Kugelhahn INHALTSÜBERSICHT Urheberrecht Vorwort zu Bedienungsanleitung Gewährleistungs- und Haftungsansprüche Bestimmungsgemäße Verwendung Arbeitssicherheitshinweise Sicherheitshinweise Restrisiken 7.1. Gefährdung durch Strom 7.2. Gefährdung durch menschliches Fehlverhalten 7.3. Gefährdung durch Strom bei Reinigungsarbeiten Allgemein Vorschriften Montage Schematische Darstellung Inbetriebnahme 12.1. Hinweis... -
Page 3: Urheberrecht
1. Urheberrecht Die Bedienungsanleitung enthält urheberrechtlich geschützte Informationen. Alle Rechte unter Vorbehalt der PRAHER Kunststofftechnik GmbH. Die Bedienungsanleitung ist für die Bedienperson bestimmt. Die Vervielfältigung, Reproduktion oder Übersetzung dieser Dokumente in andere Sprachen, ganz oder teilweise, bedarf der ausdrücklichen Genehmigung durch die PRAHER Kunststofftechnik GmbH. -
Page 4: Gewährleistungs- Und Haftungsansprüche
3. Gewährleistungs- und Haftungsansprüche Gewährleistungs- und Haftungsansprüche bei Personen- und Sachbeschädigung sind ausgeschlossen, wenn sie auf einen oder mehrere der folgenden Ursachen zurückzuführen sind. Nicht bestimmungsgemäße Verwendung der EO510 SC04 Unsachgemäßes Montieren, in Betrieb nehmen, Bedienen und Warten der EO510 SC04 ... - Page 5 Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise beachten, die in dieser Bedienungsanleitung enthalten sind. Die Installationsarbeiten dürfen nur von einem befugten und konzessionierten Elektroinstallateur oder Elektrounternehmen durchgeführt werden. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrungen und/oder mangels Wissen benutzt werden, es sein denn, sie werden durch einen für ihre Sicherheit zuständigen Person beaufsichtigt oder erhielten von ihr...
-
Page 6: Restrisiken
Reinigungsarbeiten am EO510 SC04 dürfen nur im spannungslosen Zustand durchgeführt werden. 8. Allgemein PRAHER EO510 SC04 Steuerungen sind hochwertige technische Produkte, die mit großer Genauigkeit und nach modernsten technischen Fertigungsmethoden hergestellt werden. Sollten trotzdem berechtigte Beanstandungen vorhanden sein, werden diese natürlich schnellstmöglich behoben. -
Page 7: Montage
Montage Das Gerät wird steckerfertig ausgeliefert und muss somit vom Kunden nicht mehr geöffnet werden. Für die Installation der Verkabelung empfehlen wir separate Kabelschächte zu verwenden. Diese dürfen nicht gemeinsam mit Motorleitungen verlegt werden. Sollte eine Verlängerung der Temperaturfühler nötig sein, im ausgestecktem Zustand an einer geeigneten Stelle das Kabel abtrennen und in einer dafür im Handel erhältlichen Klemmverteiler bis auf max. -
Page 8: Inbetriebnahme
Inbetriebnahme Nach dem Einstecken der Steuerung leuchtet die GRÜNE – LED [1] für POWER (in Betrieb) auf, das Gerät ist betriebsbereit. Der Kugelhahn stellt auf Position 1 Potentialfreier Kontakt [a - b] ist offen, kein Durchgang. (Flussrichtung des Poolwassers) Sinkt die Pooltemperatur um 1,5°C unter die eingestellte Solltemperatur [3] und die Kollektortemperatur steigt um mehr als 4°C über die der Solltemperatur [3], stellt das Gerät automatisch auf Position Heizen um. -
Page 9: Beschreibung Der Bedienelemente
Beschreibung der Bedienelemente LED Betrieb [1]… [2]… LED Heizen [3]… Potentiometer Sollwert Temperatur [4]… Typenschild [5]… Hand-Not-Betätigung, optische Stellungsanzeige ACHTUNG: Diese eingebaute Handnotbetätigung ist eine Notbetätigung. Die Handnotbetätigung darf nur im Uhrzeigersinn gedreht werden. (siehe Pfeil am Griff). [Geben Sie Text ein] www.praherplastics.com... -
Page 10: Elektrischer Anschluss
I max. 300mA/250 VAC Potentialfreier Kontakt schließt bei „Solarbetrieb“! Zur Steuerung von Solarpumpen, Freigabe externer Steuerungen, Filteruhrüberbrückungen z.B. CS100,SC300,etc… Temperatursensoren Fühler blau Pool Nur original Praher Sensoren verwenden. Fühler rot Solar Technische Daten Versorgungsspannungen: 100-230VAC 50/60Hz Leistungsaufnahme: 100-230VAC 50/60Hz max. -
Page 11: Anschlussmöglichkeiten
Anschlussmöglichkeiten 16.1. Betrieb einer Solarpumpe 16.2. Freigabe für Filtersteuerungen [Geben Sie Text ein] www.praherplastics.com... -
Page 12: Ersatzteilliste
Ersatzteilliste Ersatzteilliste Pos. Artikelbezeichnung Art.Nr. Antriebsmotor 12-230V 141651a Zahnrad, Mitnehmer, Kupplung 140088 Platine SC04, 100-230V AC/DC 31355b Poolsensor (blau) 31338 Kollektorsensor (rot) 31335 www.praherplastics.com... -
Page 13: Abmessungen
Abmessungen 1 1/4“ 1 1/2“ 2“ 90,5 124,5 27,5 31,5 38,5 GM = Gewindemuffe Dimensionen in mm KM = Klebemuffe Kugelsitzring mit Druck- Ausgleichs-System 18.1. Bemerkungen zum 3-Wege Solar Kugelhahn Der Kugelsitzring mit dem patentierten Druck-Ausgleichs-System muss immer auf der Seite mit dem höheren Druck montiert sein (Pumpenseite) da ansonsten die Funktion nicht gegeben ist und der Kugelhahn zerstört werden kann. -
Page 14: Fehlerbehebung
Fehlerbehebung POWER LED leuchtet nicht Betriebsspannung prüfen Netzstecker nicht eingesteckt Poolwasser erwärmt sich im Solarbetrieb nicht Filterpumpe ist abgeschaltet Steuergerät schaltet nicht in den Heizungsbetrieb Fühler nicht in optimaler Position angebracht, oder ist defekt Steuergerät schaltet den Heizungsbetrieb nicht ab ... - Page 15 Notes Notizen [Geben Sie Text ein] www.praherplastics.com...
- Page 16 Solar Control SC04 for 2-way ball valve CONTENT Copyrights Introduction to operation manual Warranty and liability Intended use Instructions for safety at work Safety instructions Residual Risk 7.1. Hazard generated by current 7.2. Hazard generated by human error 7.3. Hazard generated by current during cleaning work...
-
Page 17: Copyrights
This operation manual is designed for use by operating personnel only. Copying, reproduction or translation of the present document into other languages in whole or in part is subject to express written permission by Praher Kunststofftechnik GmbH. © 2012 PRAHER Kunststofftechnik GmbH Knowledge of the instructions contained in this operation manual is indispensable for preventing failure and ensuring faultless operation of the EO510 SC04. -
Page 18: Warranty And Liability
3. Warranty and liability Warranty and liability claims in the context of damage to person or property shall be excluded where such damage results from one or several of the causes listed below: Improper use of the EO510 SC04 ... - Page 19 This equipment is not intended for it by persons (including children) with reduced physical, sensory or mental abilities or for lack of experience and/or for lack of knowledge to be used it is, it by a person responsible for their security is supervised or received from it instructions, how the equipment is to be used.
-
Page 20: Residual Risk
(lever switch). 8. General PRAHER EO510 SC04 controls are significant technical products, which are manufactured with high accuracy to the most modern technical production methods. Entitled complaints will naturally be rectified as fast as possible if they occur. The equipment has a warranty after valid European law. -
Page 21: Installation
Installation The device is delivered in a pluggable configuration and thus does not need to be opened by the customer. We recommend the use of separate cable ducts for installing the wiring. They must not be routed together with the motor cables. If you do need to extend the temperature sensors, unplug the cable, cut the cable at a suitable point and extend professionally using commercially available terminal distributors up to a maximum length of 30m, using a 1.5mm²... -
Page 22: Commissioning
Commissioning After plugging in the control unit, the GREEN LED [1] for POWER (in operation) lights up; the device is ready for operation. The ball valve is set at position 1 The zero potential contact [a - b] is open; no throughput. (Pool water flow direction) If the pool temperature drops by 1.5°C below the preset target temperature [3] and the collectable temperature rises by more than 4°C above the target temperature [3], the device... -
Page 23: Description Of The Functional Elements
Description of the functional elements [1]… LED power [2]… LED heating [3]… Potentiometer temperature target value [4]… Type plate [5]… Emergency manual operation, visual display CAUTION: The built-in manual emergency control is for emergency use only. Only turn the manual emergency control clockwise. (See arrow on handle). www.praherplastics.com... -
Page 24: Electrical Connection
Zero potential contact closes in case of " solar operation"! For controlling solar pumps, releasing external controls, Filter timer bridges, e.g., CS100, SC300, etc… Temperature sensors Sensor blue Use only original pool Praher sensors. Sensor solar Technical data Supply voltages: 100-230VAC 50/60Hz Power consumption: 100-230VAC 50/60Hz max. -
Page 25: Connection Options
Connection options 16.1. Operating solar pump 16.2. Release for filter controls Control unit www.praherplastics.com... -
Page 26: List Of Spare Parts
List of spare parts List of spare parts Item Article designation Art. no. Drive motor 6V 141651a Gear wheel, sprocket, coupling 140088 PCB SC04, 100-230V AC/DC 31355b Pool sensor (blue) 31338 Collector sensor (red) 31335 www.praherplastics.com [Geben Sie Text ein]... -
Page 27: Dimensions
Dimensions 1 1/4“ 1 1/2“ 2“ 90.5 124.5 27.5 31.5 38.5 TSO = threaded socket Dimensions in mm SSO = Solvent socket ball seating joint with pressure compensation system 18.1. Comments on the 3-way solar ball valve The ball seating joint with the patented pressure compensation system must always be installed on the side with higher pressure (pump side) because otherwise it is non-functional and the ball valve may be destroyed. -
Page 28: Troubleshooting
Troubleshooting POWER LED is not lit Check the operating voltage Power plug not plugged in Pool water not being heated during solar operation The filter pump is switched off The control unit is not switching to heating operation ... - Page 29 Notes Notizen www.praherplastics.com...
