Concept R
Ofenreling
HALTERUNGSSET
CP-R-HSR
MONTAGEANWEISUNG
Deutsch
Passend für folgende Modelle:
CP-R-090
CP-R-120
CP-RC-090
Version 01/14
CP-R-105
CP-R-150
CP-RC-105
Ident-Nr. 50950108
DE
EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Concept R CP-R-HSR and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for sentlotec Concept R CP-R-HSR

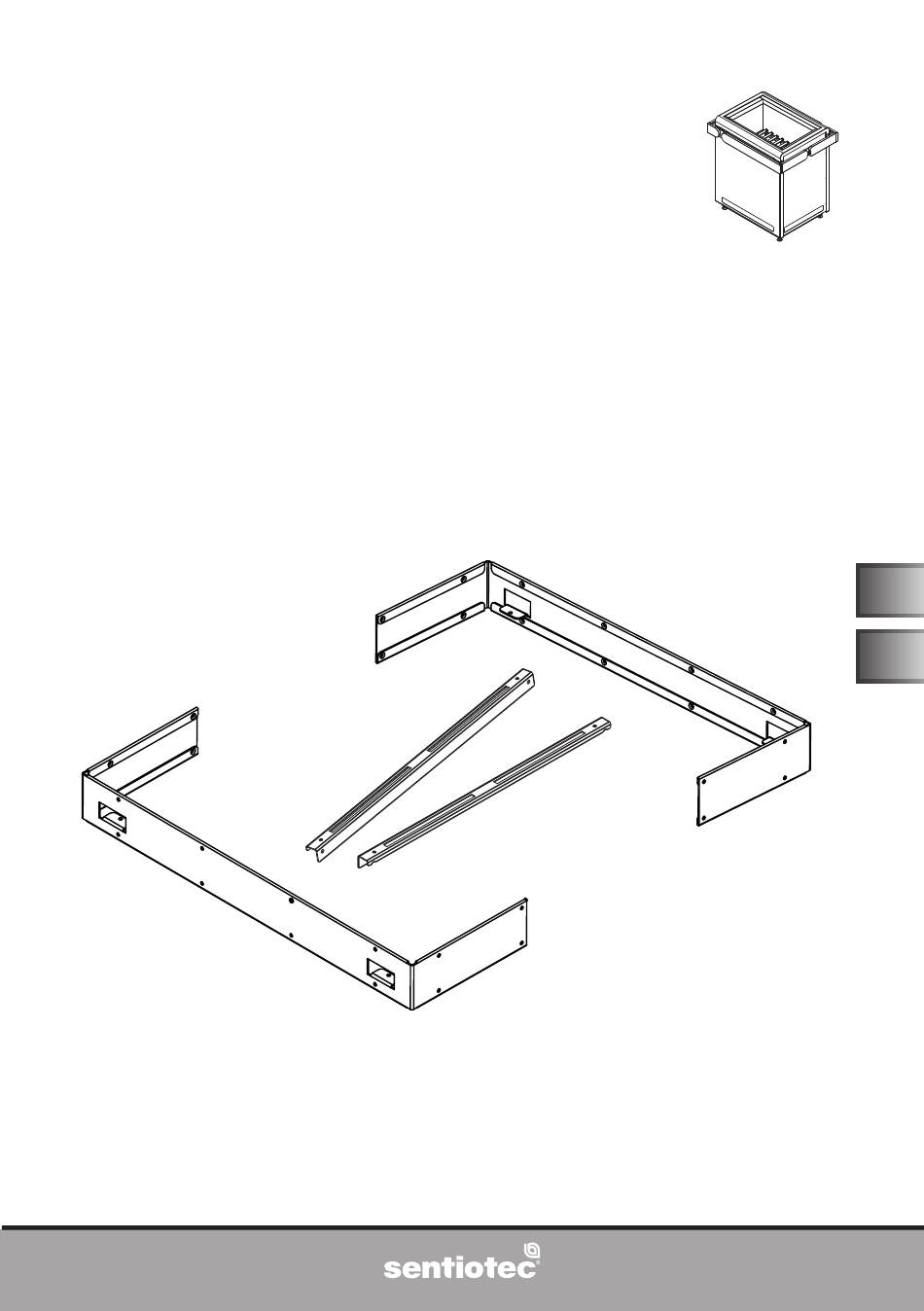

  • Page 1 Concept R Ofenreling HALTERUNGSSET CP-R-HSR MONTAGEANWEISUNG Deutsch Passend für folgende Modelle: CP-R-090 CP-R-105 CP-R-120 CP-R-150 CP-RC-090 CP-RC-105 Version 01/14 Ident-Nr. 50950108...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Allgemeine Sicherheitshinweise 3. Lieferumfang 4. Optionales Zubehör 5. Montage 5.1. Relinghalterung montieren 5.3. Holzteile auf Befestigungswinkel monitieren 5.2. Reling monitieren 6. Entsorgung 1. Zu dieser Anleitung Lesen Sie diese Montageanweisung gut durch und bewahren Sie sie in der Nähe des Produktes auf.

  • Page 3: Wichtige Hinweise Zu Ihrer Sicherheit

    Montageanweisung S. 3/8 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch Das Halterungsset CP-R-HSR ermöglicht die Befestigung einer Holzreling auf allen Concept R Saunaöfen. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Nicht bestimmungsgemäßer Gebrauch kann zur Beschädigung des Produkts und zu Verletzungen führen.

  • Page 4: Lieferumfang

    Montage- und Gebrauchsanweisung S. 4/8 3. Lieferumfang ● 2 Stk. Relinghalterung ● 2. Stk.Befestigungswinkel ● 4 Stk. Linsenschrauben (A2 M 3 x 6 mm) ● 28 Stk. Holzschrauben (13 mm) 4. Optionales Zubehör Holzreling groß (CP-R-A2 und CP-D-D2) 4 Stk. Seitenblende 2 Stk.Holzblende kurz 2 Stk.

  • Page 5: Montage

    Montageanweisung S. 5/8 5. Montage ACHTUNG! Sachschäden am Produkt Bei der Verwendung von Akkuschraubern kann das Produkt beschädigt werden. ● Montieren Sie die Relinghalterung mit einem normalen Schraubendreher. 5.1. Relinghalterung montieren Schritt 1 Entfernen Sie die Schrauben A und B mit einem Schraubendreher vom Saunaofen.

  • Page 6: Holzteile Auf Befestigungswinkel Monitieren

    Montageanweisung S. 6/8 5.3. Holzteile auf Befestigungswinkel monitieren Verwenden Sie die beiliegenden Holzschrauben. Schritt 3 Schrauben Sie die Seitenblen- den 3 an die Befestigungs- winkel 2. Verwenden Sie pro Seitenblende 4 Holzschrauben. Schritt 4 Schrauben Sie die kurzen Holzblenden 4 an die Befes- tigungswinkel 2.

  • Page 7: Reling Monitieren

    Montageanweisung S. 7/8 5.2. Reling monitieren ACHTUNG! Sachschäden am Produkt Bei der Verwendung von Akkuschraubern kann das Produkt beschädigt werden. ● Montieren Sie die Reling mit einem normalen Schraubendreher. Schritt 6 Schrauben Sie die Reling von oben auf die Relinghalterungen. Verwenden Sie dazu die beilie- genden Linsenkopfschrauben.
  • Page 8 WORLD OF WELLNESS...
  • Page 9 Concept R Heater railing BRACKET SET CP-R-HSR INSTRUCTIONS FOR INSTALLATION AND USE English Fits the following models: CP-R-090 CP-R-105 CP-R-120 CP-R-150 CP-RC-090 CP-RC-105 Version 01/14 Ident no 50950108...
  • Page 10 Table of Contents 1. About this instruction manual 2. Important information for your safety 2.1. Intended use 2.2. General safety information 3. Scope of delivery 4. Optional accessories 5. Installation 5.1. Installing the railing bracket 5.3. Installing wooden parts on the mounting bracket 5.2.

  • Page 11: Important Information For Your Safety

    Installation instructions, only for experts p. 3/8 2. Important information for your safety 2.1. Intended use The bracket set CP-R-HSR enables the attachment of a wooden railing to all Concept R sauna heaters. Any use exceeding this scope is considered improper use. Improper use can result in damage to the product and injuries.

  • Page 12: Scope Of Delivery

    Instructions for installation and use p. 4/8 3. Scope of delivery ● 2 pcs railing bracket ● 2 pcs mounting bracket ● 4 pcs rounded head screws (A2 M 3 x 6 mm) ● 28 pcs wood screws (13 mm) 4.

  • Page 13: Installation

    Installation instructions, only for experts p. 5/8 5. Installation ATTENTION! Damage to the product The product can be damaged by a cordless drill. ● Use a normal screwdriver to install the railing bracket. 5.1. Installing the railing bracket Step 1 Remove screws A and B from the sauna heater using a screwdriver.

  • Page 14: Installing Wooden Parts On The Mounting Bracket

    Installation instructions, only for experts p. 6/8 5.3. Installing wooden parts on the mounting bracket To do this, use the wood screws provided. Step 3 Screw the side panels 3 to the mounting bracket 2. For each side panel, use 4 wood screws. Step 4 Screw the short wooden panels 4 to the mounting...

  • Page 15: Installing The Railing

    Installation instructions, only for experts p. 7/8 5.2. Installing the railing ATTENTION! Damage to the product The product can be damaged by a cordless drill. ● Use a screwdriver to install the railing. Step 6 Screw the railing from above to the railing brackets.
