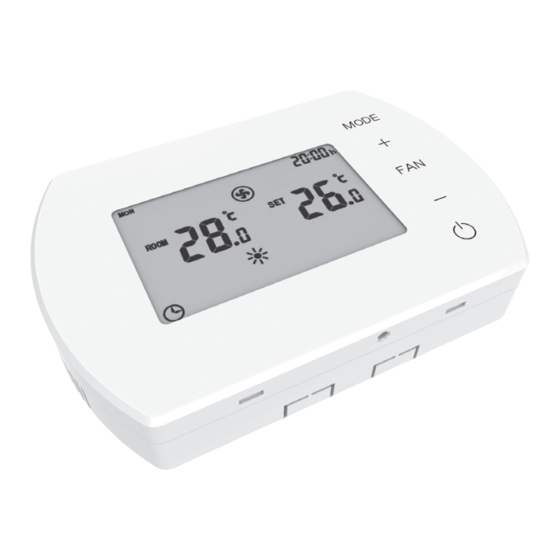

flowair HMI Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
HMI
MANUAL
INSTRUKCJA
РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ
www.flowair.com

Advertisement

Table of Contents
loading

Summary of Contents for flowair HMI

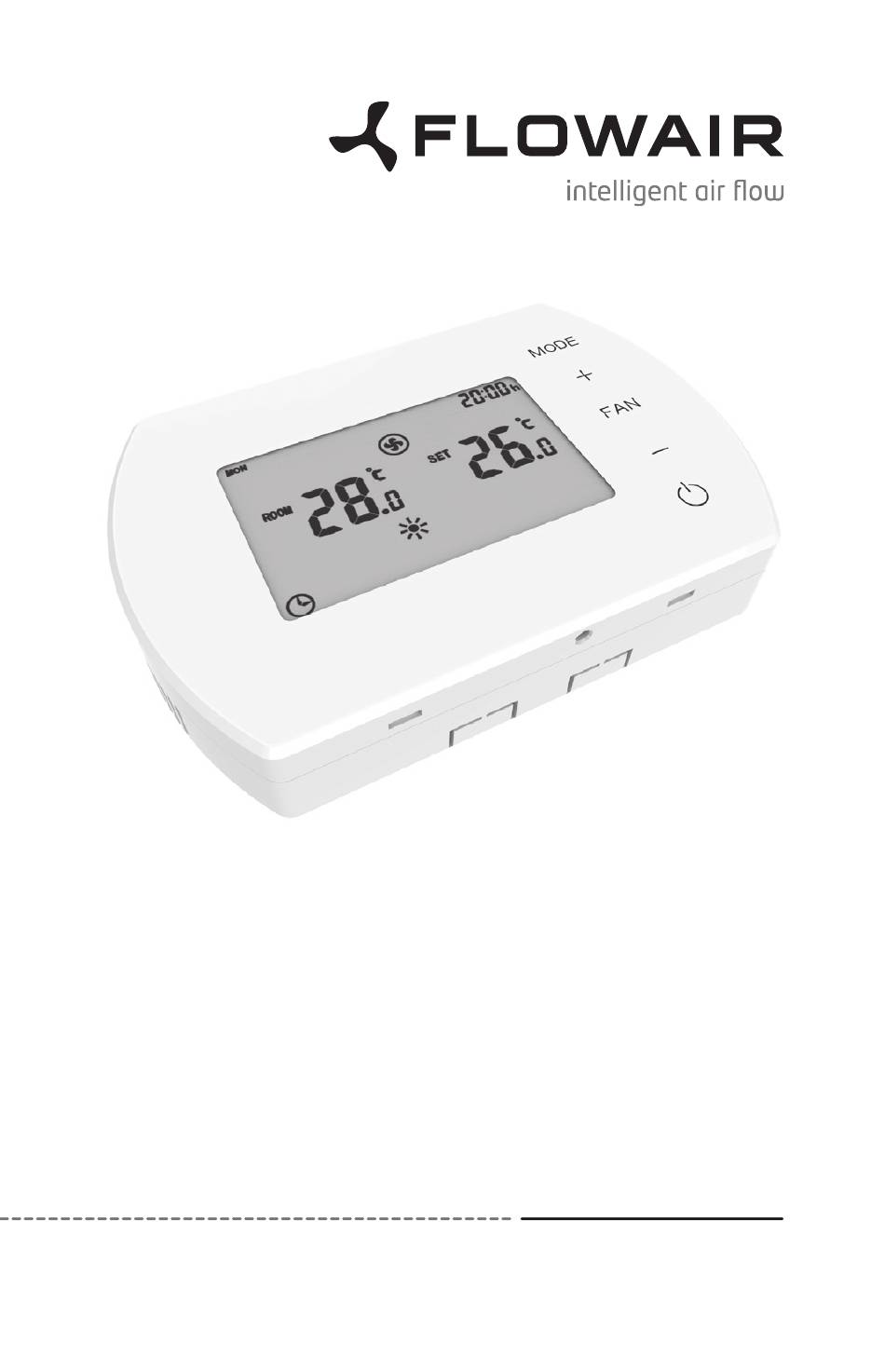

  • Page 1 MANUAL INSTRUKCJA РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ www.flowair.com...
  • Page 2 This documentation contains key information for HMI controller safety electrical connection and configuration guidelines. For your safety it is recommended to comprehensive study HMI manual, before any operations related to electrical connection. It is suggested to keep this HMI manual for later use.

  • Page 3: Table Of Contents

    TABLE OF CONTENTS 1. GENERAL DESCRIPTION ............4 2. TECHNICAL DATA ............... 4 2.1 Dimensions ......................5 3. HMI PANEL ................... 5 3.1 Buttons description ..................5 3.2 Main screen ....................... 6 4. FUNCTIONS AND MODES ............7 4.1 Function modes ..................... 7 4.2 Fan functions ....................

  • Page 4: General Description

    • Antifreeze mode – protection against dropping room temperature below critical level. • HMI controls up to 6 LEO V–type units (it is required to use RX signal distributor while connecting more than one unit). • Possibility to connect external NTC temperature sensor.

  • Page 5: Dimensions

    HMI MANUAL 2.1 Dimensions 36,5 3. HMI PANEL 3.1 Buttons description 15. Mode changing button 16. Changing the fan speed button 17. Power ON/OFF button 18. Temprature up button (or parameters setting) 19. Temprature down button (or parameters setting) www.flowair.com...

  • Page 6: Main Screen

    HMI MANUAL 3.2 Main screen 1. Fan Speed: LOW, MED, HI and AUTO 2. ROOM TEMP. or NTC EXTERNAL SENSOR TEMP. (measured temperature) 3. SET TEMP. (desired temperature) 4. Cooling Mode 5. Heating Mode 6. Weekday 7. Clock 8. Buttons Lock 9.

  • Page 7: Functions And Modes

    HMI MANUAL 4. FUNCTIONS AND MODES 4.1 Function modes MANUAL MODE – Fan is operating with chosen speed (LOW, MED or HI). There are three additional modes: Heating, Cooling and Ventilation. According to set temperature, valve is opened/closed. AUTOMATIC MODE – air volume V is regulated automatically depending on differential between pre–set Set Temperature (3) and...

  • Page 8: Temperature Sensor

    Internal – room temperature is measured by built–in sensor. External – room temperature measured by external sensor NTC (optional). It is possible to connect one external NTC sensor to one HMI. NOTE! Alarm will appear if there is error with internal or external temperature sensor: E0.

  • Page 9: Button Lock/Unlock

    • To UNLOCK all buttons press and hold + and then – buttons for 5 seconds. 5.3 Clock setting • When HMI controller is turned off, press and hold FAN button for 3 seconds and enter into time clock setting. • Option sequence as follows: hour, minute weekday.

  • Page 10: Programming

    HMI MANUAL 6. PROGRAMMING 6.1 Setting mode • Push shortly MODE button (15) to select Manual Mode and Programmable Mode. • Push MODE button (15) for 3 seconds and select Cooling Mode, Heating Mode or Ventilation Mode. 6.2 Setting fan speed •...
  • Page 11 HMI MANUAL • Example settings Weekday Mon ~ Fri Sat. Sun. 1 06:00 ~ 08:00 26°C 26°C 26°C 2 08:00 ~ 11:30 24°C 24°C 24°C 3 11:30 ~ 13:30 22°C 22°C 22°C 4 13:30 ~ 17:00 22°C 22°C 22°C 5 17:00 ~ 22:00 24°C...

  • Page 12: Installation

    After all settings are done, please press FAN or wait for 5 seconds to confirm settings. 7. INSTALLATION NOTE! Mind to disconnect HMI panel before starting work. Control panel should be installed on height 1,5m in place where is proper air circulation, away from heat/cold source. www.flowair.com...

  • Page 13: Wall-Mounting

    HMI MANUAL 7.1 Wall–mounting Take off the baseplate from controller. Fix the baseplate using screwdriver on wall. Insert and clip the display unit on baseplate. 8. WIRING DIAGRAM WARNING! RISK OF ELECTRICAL SHOCK. Disconnect power supply before making any electrical connections. Contact with components carrying hazardous voltage can cause electrical shock and may result in severe personal injury or death.

  • Page 14: Bms Communication

    HMI MANUAL • Wires must be finished with cord end terminals. • Wires size should be chosen by the designer. • Dimension of supplying wire is min. OMY 2 x 1 mm • Close the cover before start–up. external NTC...

  • Page 15: Declaration Of Conformity

    (058) 627 57 21 e–mail: info@flowair.pl www.flowair.pl Declaration of conformity FLOWAIR hereby confirms that room thermostat HMI was produced in accordance to the following Europeans Directives: 2006/95/WE – Low Voltage Electrical Equipment (LVD), 2004/108/WE – Electromagnetic Compatibility (EMC), and harmonized with below directives norms: EN 62233:2008 EN 60335–1:2012...
  • Page 16 Niniejsza dokumentacja zawiera kluczowe informacje dla bezpiecznego podłączenia elektrycznego oraz wskazówki dotyczące konfiguracji i eksploatacji sterownika HMI. W celu zapewnienia bezpieczeństwa, przed rozpoczęciem jakichkolwiek prac związanych z podłączeniem elektrycznym sterownika, zaleca się kompleksowe przestudiowanie instrukcji obsługi. Sugeruje się zachowanie niniejszej instrukcji obsługi w celu umożliwienia ponownego użycia w późniejszym terminie.
  • Page 17 SPIS TREŚCI 1. CECHY ..................18 2. DANE TECHNICZNE ..............18 2.1 Wymiary ....................... 19 3. PANEL HMI ................... 19 3.1 Opis przycisków ....................19 3.2 Ekran główny ....................20 4. FUNKCJE I TRYBY PRACY ............21 4.1 Tryby pracy ......................21 4.2 Funkcje pracy ....................

  • Page 18: Cechy

    V). • Antifreeze – zapobiega nadmiernemu spadkowi temperatury w pomieszczeniu. • HMI może może obsłużyć do 6 urządzeń LEO FB V (wymagane jest użycie rozdzielacza sygnału RX w przypadku podłączenia więcej niż jednego urządzenia). • Możliwość podłączenia zewnętrznego czujnika temperatury NTC.

  • Page 19: Wymiary

    HMI INSTRUKCJA 2.1 Wymiary 36,5 3. PANEL HMI 3.1 Opis przycisków 15. Przycisk zmiany trybu pracy 16. Przycisk zmiany prędkości wentylatora 17. Przycisk ON/OFF 18. Zwiększanie wartości edytowanego parametru 19. Zmniejszanie wartości edytowanego parametru www.flowair.com...

  • Page 20: Ekran Główny

    HMI INSTRUKCJA 3.2 Ekran główny 1. Prędkość wentylatora: NISKA, ŚREDNIA, WYSOKA oraz AUTO 2. ROOM TEMP. (mierzona temperatura) 3. SET TEMP. (temperatura zadana) 4. Sposób pracy: chłodzenie 5. Sposób pracy: grzanie 6. Dzień tygodnia 7. Zegar 8. Blokada ekranu 9. Status nastawy stref czasowych 10.

  • Page 21: Funkcje I Tryby Pracy

    HMI INSTRUKCJA 4. FUNKCJE I TRYBY 4.1 Tryby pracy TRYB RĘCZNY – Wentylator pracuje na zadanej prędkości (NISKA, ŚREDNIA lub WYSOKA). Dodatkowe sposoby pracy: grzanie, chłodzenie oraz wentylacja. W zależności od ustawionej temperatury, zawór jest otwarty/zamknięty. TRYB AUTOMATYCZNY – bieg wentylatora jest nastawiany automatycznie w zależności od różnicy temperatury nastawionej...

  • Page 22: Sposób Pracy

    Naścienny – temperatura w pomieszczeniu jest mierzona przez naścienny czujnik temperatury NTC (opcjonalny). Do jednego sterownika HMI możliwe jest podłączenie jednego czujnika NTC. UWAGA! Jeśli pojawi się problem z czujnikiem temperatury wyświetlony zostanie komunikat o błędzie: E0.

  • Page 23: Menu

    HMI INSTRUKCJA 5. MENU 5.1 Ustawienie parametrów • Gdy sterownik jest wyłączony przytrzymać przyciski MODE przez 3 sekundy. • W celu zmiany opcji użyć przycisku MODE. • W celu zmiany wartości użyć przycisków +/–. Nastawa Opcja Wartość menu Kalibracja –9°C ~ +9°C...

  • Page 24: Ustawienia Zegara

    HMI INSTRUKCJA 5.3 Ustawienia zegara • Gdy sterownik HMI jest wyłączony, nacisnąć i przytrzymać przycisk FAN przez 3 sekund następnie wprowadzić ustawienia zegara. • Kolejność opcji jest następująca: godzina / minuta / dzień tygodnia. • W celu zmiany opcji nacisnąć przycisk FAN.
  • Page 25 HMI INSTRUKCJA Sobota Nastawa czasu pierwszej strefy (godzina i minuta) –> FAN –> Nastawa statusu pierwszej strefy (ON / OFF) –> FAN –> Nastawa temp. pierwszej strefy –> FAN –> przejście do kolejnej strefy..Nastawa czasu szóstej strefy (godzina i minuta) –> FAN–> Nastawa statusu szóstej strefy (ON / OFF) –>...
  • Page 26 HMI INSTRUKCJA co 10 min.) za pomocą przycisków +/–. Ustawiony czas jest początkiem aktualnej strefy czasowej oraz końcem ostatniej strefy czasowej. • Gdy status ON/OFF miga, możliwa jest jego edycja za pomocą przycisków +/–. Gdy wybrana jest pozycja ON, sterownik zacznie pracować...

  • Page 27: Instalacja

    HMI INSTRUKCJA • Jeśli już 6 stref czasowych dla Mon.–Fri (pon. – piąt.). jest już ustawionych należy użyć przycisku FAN, by przejść do ustawień stref czasowych Sat. (Sob.) by dokonać ustawień analogicznie jak w poprzednich punktach. Następnie należy użyć przycisku FAN, by przejść...

  • Page 28: Montaż

    1. Zdjąć pokrywę ze sterownika. 2. Przykręcić pokrywę do powierzchni płaskiej. 3. Przytwierdzić sterownik do przykręconej pokrywy. 8. SCHEMAT POŁĄCZEŃ ELEKTRYCZNYCH UWAGA! RYZYKO PORAŻENIA PRĄDEM. Odłączyć źródło zasilania przed rozpoczęciem jakichkolwiek prac związanych z podłączeniami elektrycznymi dotyczącymi sterownika HMI. www.flowair.com...

  • Page 29: Komunikacja Bms

    NTC Wentylator (opcja) 230V/50Hz RS485 A/+ B/- Hi Med. 9 10 9. KOMUNIKACJA BMS Sterownik umożliwią podłączenie do systemu BMS. Adresy rejestru dostępne są na stronie www.flowair.com. Parametry komunikacyjne: Warstwa fizyczna RS485 Protokół MODBUS-RTU Prędkość transmisji [bps] 2400 Parzystość None Liczba bitów danych...

  • Page 30: Deklaracja Zgodności

    (058) 669 82 20 tel./fax: (058) 627 57 21 e–mail: info@flowair.pl www.flowair.pl Deklaracja zgodności Niniejszym deklarujemy, iż sterownik HMI został wyprodukowany zgodnie z wymaganiami następujących Dyrektyw Unii Europejskiej: 2006/95/WE – Niskonapięciowe wyroby elektryczne 2004/108/WE – Kompatybilności elektromagnetycznej oraz zharmonizowanymi z tymi dyrektywami normami: PN–EN 62233:2008...
  • Page 32 Данная документация содержит важную информацию по подключению и конфигурации командоконтроллера HMI Для вашей безопасности рекомендуется внимательно прочитать данную документацию перед подключением командоконтроллера. Рекоммендуется сохранить документацию HMI для последующего использования. Производитель оставляет за собой право вносить изменения в конструкцию изделия не ухудшающих эксплуатационных характеристик без предварительного уведомления. www.flowair.com...
  • Page 33 СОДЕРЖАНИЕ 1. ОБЩЕЕ ОПИСАНИЕ ..............34 2. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ........... 34 2.1 Габариты ......................35 3. ПАНЕЛЬ HMI ................35 3.1 Описание кнопок ..................35 3.2 Главный экран ....................36 4. ФУНКЦИИ И РЕЖИМЫ ............. 37 4.1 Режимы работы ..................... 37 4.2 Режимы...

  • Page 34: Общее Описание

    вентилятора). • Защита от разморозки – защита от падения температуры в помещении ниже критического уровня. • HMI управляет максимально 6 аппаратами LEO V (для управления больше чем 1 аппаратом необходимо применить распределитель сигнала RX). • Возможность подключения внешнего датчика температуры NTC.

  • Page 35: Габариты

    HMI РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 2.1 Габариты 36,5 3. ПАНЕЛЬ HMI 3.1 Описание кнопок 15. Кнопка изменения режима 16. Кнопка изменения скорости 17. Кнопка ON/OFF 18. Кнопка повышения значения параметра 19. Кнопка понижения значения параметра www.flowair.com...

  • Page 36: Главный Экран

    HMI РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 3.2 Главный экран 1. Скорость вентилятора (Низкая, средняя, высокая и авто) 2. ROOM TEMP. (Измеряемая температура) 3. SET TEMP. (Заданная температура) 4. Режим охлаждения 5. Режим отопления 6. День недели 7. Часы 8. Блокировка кнопок 9. Статус настроек временных зон...

  • Page 37: Функции И Режимы

    HMI РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 4. ФУНКЦИИ И РЕЖИМЫ 4.1 Режимы работы РУЧНОЙ РЕЖИМ – вентилятор работает с выбранной скоростью (LOW, MED или HI). Дополнительные режимы: обогрев, охлаждение и вентиляция. В зависимости от заданной температуры, клапан находится в открытой/закрытой позиции. Недельный таймер...

  • Page 38: Режимы Работы Аппарата

    Чтобы выбрать датчик, смотрите раздел 5.1. Внутренний – температура измеряется встроенным датчиком. Внешний – температура в помещении измеряется с помощью внешнего датчика NTC (опционально). Можно подключить один датчик NTC к одному HMI. ВНИМАНИЕ! Сигнализвация включится в случае ошибки внешнего или внутреннего датчика: E0.

  • Page 39: Меню Настроек

    HMI РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 5. МЕНЮ НАСТРОЕК 5.1 Настройки параметров • Когда командоконтроллер выключен, нажмите и придержите MODE в течение 3 секунд. • Чтобы изменить настройки, нажмите кнопку MODE. • Чтобы изменить параметры, нажмите кнопки +/–. Меню Настройка Значение настроек Калибровка...

  • Page 40: Настройки Часов

    HMI РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 5.3 Настройки часов • Когда командоконтроллер выключен, нажмите и придержите кнопку FAN в течение 3 секунд, чтобы войти в меню настроек часов. • Последовательность настроек: час, минута, день недели. • Чтобы изменить настройки, нажмите кнопку FAN. • Чтобы изменить параметры, нажмите кнопки +/–.
  • Page 41 HMI РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Суббота Настройка времени первой зоны (час и минута) –> FAN –> Настройка статуса первой зоны (ON / OFF) –> FAN –> Настройка температуры первой зоны –> FAN –> переход к второй зоне..Настройка времени шестой зоны (час и минута) –> FAN–>...
  • Page 42 HMI РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ помощью кнопок + и –. Выбранное время является началом текущей временной зоны и концом последней. • Когда мигает статус ON/OFF, можно изменить его с помощью кнопок + и –. При выборе позиции ON, командлконтроллер начнет работать в выбранном режиме. При выборе позиции...

  • Page 43: Установка

    HMI РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 7. УСТАНОВКА ВНИМАНИЕ! Перед началом каких-либо работ по установке командоконтроллера необходимо отключить электрическое питание. Компандоконтроллер следует установить на высоте 1,5м, в месте с хорошей циркуляцией воздуха, далеко от источников тепла и холода. 7.1 Настенная установка 1. Снимите крышку командоконтроллера.

  • Page 44: Схемы Подключения

    HMI РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 8. СХЕМА ПОДКЛЮЧЕНИЯ ВНИМАНИЕ! ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ. Отключите источник питания перед началом каких–либо работ связанных с подключением HMI. • Все провода следует обжать металлическим наконечником. • Размеры проводов должны быть подобраны проектировщиком. • Минимальный размер провода: OMY мин 2 x 1 мм...

  • Page 45: Коммуникация С Bms

    HMI РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 9. КОММУНИКАЦИЯ С BMS Командоконтроллер подключить аппарат к системе BMS. Адреса доступны на www.flowair.com. Коммуникационные параметры: Физический уровень RS485 Протокол MODBUS-RTU Скорость передачи данных [бим/с] 2400 Контроль четности четный Число битов данных Число битов стопа www.flowair.com...

  • Page 46: Декларация О Соответствии

    HMI РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 10. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J. Офис: ул. Chwaszczyńska 151E, 81–571 Гдыня Юридический адрес: ул. Amona 84; 81–601 Гдыня тел. (058) 669 82 20 тел./факс: (058) 627 57 21 эл. почта: info@flowair.pl www.flowair.pl Декларация о соответствии...
  • Page 47 HMI РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ www.flowair.com...

  • Page 48: Www.flowair.com

    DTR_HMI_ENPLRU_3.0/02.2019...
