Climadiff RAILV3 Installation

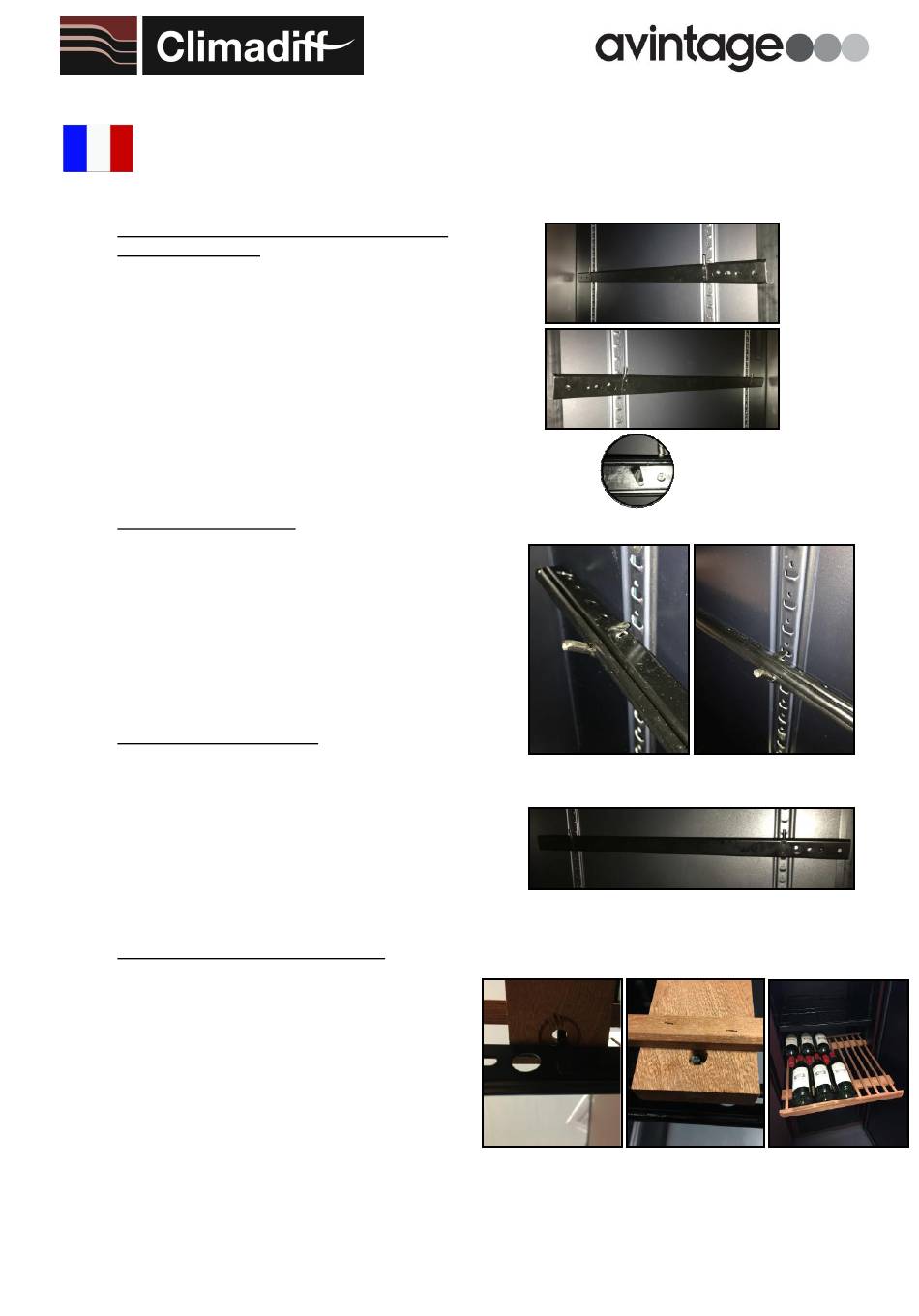

INSTALLATION DES RAILS COULISSANTS RAILV3
1- Préparez vos rails coulissants dans le bon
sens d'installation :
- La partie avec les tiges, dirigées vers le
haut, doit coulisser vers l'extérieur de la
cave
- L'autre partie, avec les tiges vers le bas
(dont une de biais), doit s'insérer dans
les encoches prévues à cet effet dans
les parois latérales de la cave
Veuillez noter que les tiges vers le bas qui
sont de biais (1) sont à positionner dans les
encoches au fond de l'appareil. Le fait
qu'elles soient de biais permet de retenir la
clayette et d'éviter son basculement.
2- Installation du rail droit :
- Positionnez votre rail à la hauteur
désirée
- Insérez d'abord la tige de biais dans
l'encoche au fond de l'appareil (2)
- Insérez ensuite la seconde tige, à
même hauteur
l'encoche à l'avant de l'appareil (3)
- Assurez-vous que le rail est bien à
niveau, fixe et ne bascule pas (4)
3- Installation du rail gauche :
- Positionnez votre rail à la même
hauteur que celle du rail droit
- Insérez d'abord la tige de biais dans
l'encoche au fond de l'appareil
- Insérez ensuite la seconde tige, à
même hauteur
l'encoche à l'avant de l'appareil
- Assurez-vous que le rail est bien à
niveau, fixe et ne bascule pas
4- Installation de la clayette sur le rail :
- Tirez les 2 rails en les faisant coulisser
à l'extérieur de la cave (5)
- Positionnez la clayette de façon à ce
que les 4 tiges rentrent dans les
emplacements dédiés sur la clayette
- Vous pouvez vous placer sous la
clayette afin de mieux voir où se
situent les trous par rapport aux tiges
(6)
- Les rails sont légèrement amovibles
afin de bloquer au mieux la clayette sur
son support coulissant
Photos non contractuelles.
Photos réalisées avec un rail coulissant ref. RAILV3 et une clayette ref. PREMIUM 1/62.
(optionnels suivant modèles)
que l'autre, dans
que l'autre, dans
(1) Tige de biais
(2)
(4)
(6)
(5)
Rail droit
Rail gauche
(3)
Clayette
coulissante
