Summary of Contents for PULEX PERGOLA SHUTTER HARDWARE

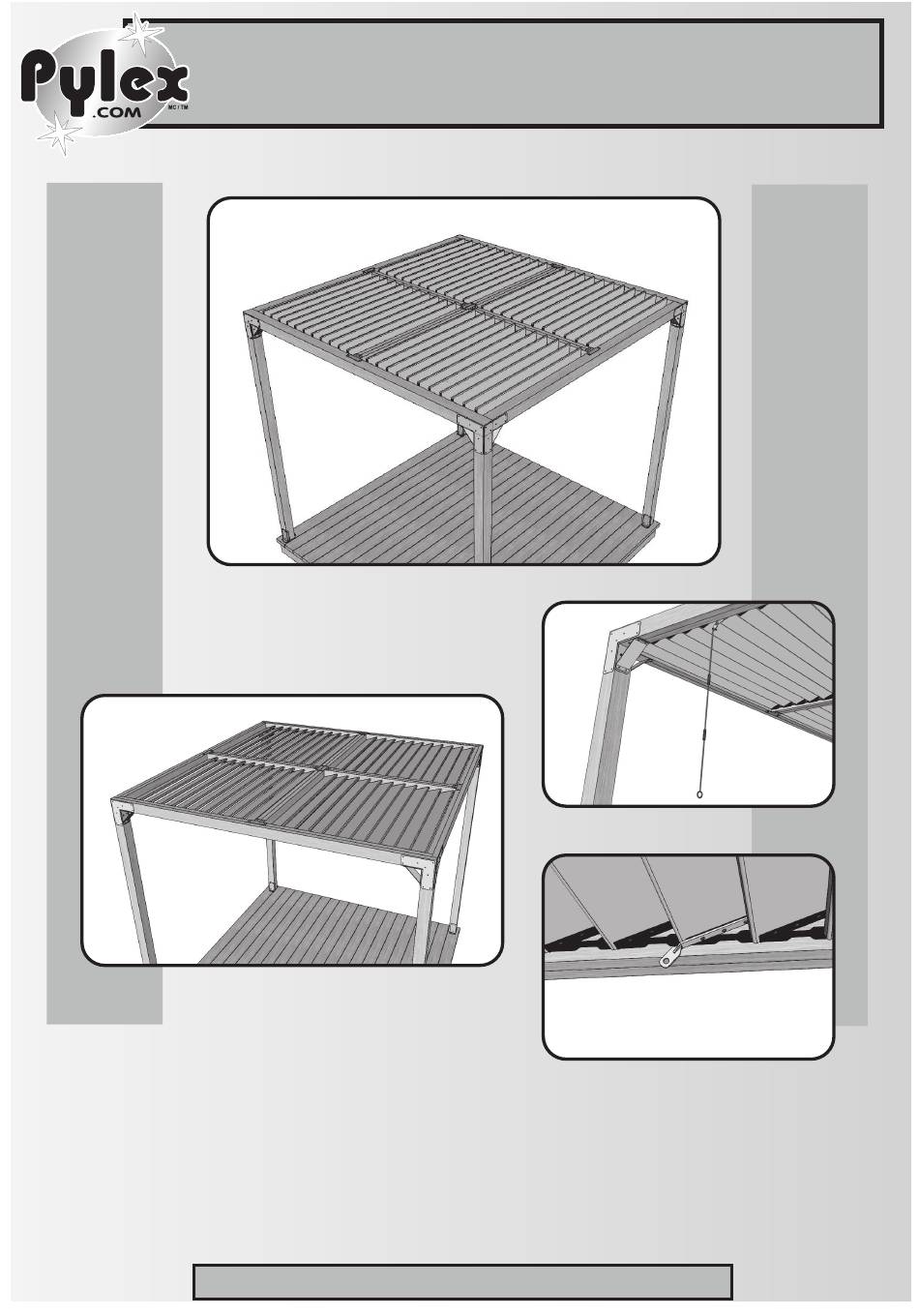

- Page 1 PERGOLA SHUTTER HARDWARE ENSEMBLE DE VOLETS ARTICULÉS INSTALLATION MANUAL MANUEL D’INSTALLATION www.PYLEX.com 1-800-264-1881 91-REV0418...
-
Page 2: Parts List • Liste Des Pièces
PARTS LIST • LISTE DES PIÈCES (40X) (88X) (1X) (4X) RULE / RÈGLE (88X) (1X) SCREWS / VIS (140X) (12X) (260X) TO BUILT A COMPLETE PERGOLE SEE INSTRUCTION ON THE BACK OF THE BOX. (Product # 12071 and Product #12072 are required). POUR CONSTRUIRE UNE PERGOLA COMPLÈTE VOIR LES INFORMATIONS SITUÉES À... - Page 3 SHUTTER HARDWARE / VOLETS ARTICULÉS POSSIBLE SIZES WITH THIS KIT DIMENSION POSSIBLE AVEC CET ENSEMBLE 9' X 9' JUSQU’À 9' X 12' WWW.PYLEX.COM...
- Page 4 SHUTTER HARDWARE / VOLETS ARTICULÉS IMPORTANT : FOR THIS EXAMPLE WE ARE TO PREVENT LUMBER WARDING BUILING A 9’ X 9’ PERGOLA WE SUGGEST TO ATTACH AND LETTING THE WOOD DRY FOR 2 TO 3 WEEKS PRIOR TO CONSTRUCTION. POUR NOTRE EXEMPLE NOUS IMPORTANT : UTILISONS UNE PERGOLA DE 9' X 9' NOUS SUGGÉRONS D’ATTACHER ET LAISSER SÉCHER...
- Page 5 STEP • ÉTAPE SHUTTER HARDWARE / VOLETS ARTICULÉS UNWIND THE TEMPLATE AND APPLY AS SHOWN DÉROULER LE GABARIT ET PLACER COMME ILLUSTRER IMPORTANT STEP / ÉTAPE IMPORTANTE PLACE THE TEMPLATE AT CENTER OF 2" X 4" IMPORTANT TEMPLATE / GABARIT PLACER LA RÉGLE AU CENTRE DU 2"...
- Page 6 STEP • ÉTAPE SHUTTER HARDWARE / VOLETS ARTICULÉS Temporary fastening Vis temporaires Mark every holes using a pencil. À l’aide d’un crayon marquer tous les trous. once every hole is marked the template can be removed Une fois que tous les trous sont marqués enlever la règle.
- Page 7 STEP • ÉTAPE SHUTTER HARDWARE / VOLETS ARTICULÉS FRONT FACADE USING THE SAME TEMPLATE, REPEAT STEP 1 AND 2 ON EVERY SIDES POINTED BY AROW IMPORTANT: MAKE A SURE THAT THE PENCIL MARK AVEC LE MÊME GABARIT ARE WELL FACE TO FACE RÉPÉTER LES ÉTAPES 1 ET 2 ON EACH SIDE.
- Page 8 STEP • ÉTAPE SHUTTER HARDWARE / VOLETS ARTICULÉS SCREW 3 VIS 3 REPEAT / RÉPÉTER 88 X PIECE B INSTALL PART B AND D AS SHOWN ABOVE AND USE SCREWS 3 ON EVERY PENCIL MARKS DO NOT OVER TIGHTEN, PAR B MUST TURN FREELY. METTRE LES PIECES B ET D TEL QU’ILLUSTRÉ...
- Page 9 STEP • ÉTAPE SHUTTER HARDWARE / VOLETS ARTICULÉS IMPORTANT YOU MUST HAVE 88 SUPPORT AS SHOWN THE "L" SHAPED BRACKET MUST ROTATE LOOSELY VOUS DEVEZ AVOIR 88 LES SUPPORTS EN "L" DOIVENT SUPPORTS EN «L» COMME PIVOTER LIBREMENT ILLUSTRÉ WWW.PYLEX.COM...
- Page 10 STEP • ÉTAPE SHUTTER HARDWARE / VOLETS ARTICULÉS MEASURE THE DISTANCE BETWEEN "L" SHAPE SUPPORT (Repeat the step every boards, the boards might not all have the same lenght) MESURER LA DISTANCE ENTRE LES SUPPORTS EN "L" (Répèter cette opération à CHAQUES PLANCHES il se peut que les planches ne soient pas tous exactement de la même longueur) WWW.PYLEX.COM...
- Page 11 STEP • ÉTAPE SHUTTER HARDWARE / VOLETS ARTICULÉS USE BOARDS OF ⁄ "X 6" OR 1" X 6" UTILISER DES PLANCHES ⁄ " X 6" OU 1" X 6" Measured the lenght Mesurer votre grandeur We recommand not to excced 72 inches. Nous conseillons de ne pas dépasser 72 pouces.
- Page 12 STEP • ÉTAPE SHUTTER HARDWARE / VOLETS ARTICULÉS INSTALL 6 BOARDS AND THEN INSTALL PART «C» ON THIS 6TH BOARD. INSTALLER 6 PLANCHES ET INSTALLER LA PIECE «C» SUR CETTE 6e PLANCHE. SCREWS 2 / VIS 2 WWW.PYLEX.COM...
- Page 13 STEP • ÉTAPE SHUTTER HARDWARE / VOLETS ARTICULÉS 4X PART C 4X LA PIECE C INSTALL ON THE 6TH BOARD INSTALLER À LA 6e PLANCHE WWW.PYLEX.COM...
- Page 14 STEP • ÉTAPE SHUTTER HARDWARE / VOLETS ARTICULÉS YOU MAY USE A 6" #2 ROBERSON BIT VOUS POUVEZ UTILISER UN Embout de tournevis, #2 x 6" Not supplied Non fournie Do not over tighten the screws Ne pas trop serrer les vis WWW.PYLEX.COM...
- Page 15 STEP • ÉTAPE SHUTTER HARDWARE / VOLETS ARTICULÉS REPEAT THIS STEP ON EVERY SECTION RÉPÉTER CETTE ÉTAPE POUR TOUTES LES SECTIONS INSTALL PLATES THIS SIDE ONLY METTRE LES PLAQUES SEULEMENT DE CE CÔTÉ WWW.PYLEX.COM...
- Page 16 STEP • ÉTAPE SHUTTER HARDWARE / VOLETS ARTICULÉS CLOSED / FERMÉ OPEN / OUVERT WWW.PYLEX.COM...
- Page 17 ANNEXE SHUTTER HARDWARE / VOLETS ARTICULÉS HOW MANY BOARDS REQUIRED OPENING NOMBRE DE PLANCHE OUVERTURE REQUIS 14 5/16" 364 mm 18 11/16" 474 mm 23" 584 mm FOR A TOTAL OF 27 5/16" 694 mm 12 SHUTTERS 31 11/16" 804 mm OR MORE AN EXTRA BOX OF THE 36"...
- Page 18 ANNEXE SHUTTER HARDWARE / VOLETS ARTICULÉS from/de 9' to/à 12' from/de 9' to/à 12' IMPORTANT MEASURE (13 Boards - 57 ⁵/8") IMPORTANTE MEASURE (15 Boards - 66 ⁵/16") MESURE IMPORTANTE (13 Planches - 57 ⁵/8") MESURE IMPORTANTE (15 Planches - 66 ⁵/16") 10'½...
