InoTec MTB AP IP 54 Installation Instruction

Installationsanleitung
Fermeldetableau
MTB AP IP 54
Artikel Nr. 990 001
MTB UP
Artikel Nr. 990 039
MTB AP
Artikel Nr. 990 097
Allgemeine Hinweise
Nach dem Auspacken des Gerätes nehmen Sie bitte eine Überprüfung auf
Vollständigkeit und erkennbare äußere Beschädigungen vor. Melden Sie
offensichtliche Beschädigungen sofort, da wir spätere Reklamationen nicht
anerkennen.
Die Hinweise der Montage- und Betriebsanleitung sind vor der ersten
Inbetriebnahme zu beachten!
Im Zuge der Produktverbesserung behalten wir uns technische Änderungen vor.
Bei fehlerhafter Installation bzw. Eingriff in das Gerät erlischt der
Garantieanspruch!
Für Schäden die auf Grund der Nichtbeachtung dieser Montage- /
Betriebsanleitung entstehen, übernehmen wir keine Haftung.
Generell sind nur Originalersatzteile zu verwenden!
Sicherheitshinweise
Die Installation darf nur durch Elektrofachkräfte gem. EltbauVO erfolgen.
Diese Gerät ist ein sicherheitstechnisches Betriebsmittel, sie ist entsprechend
der nationalen Vorschriften zu prüfen.
Das Gerät ist bestimmungsgemäß und nur in einwandfreiem,
unbeschädigtem Zustand zu betreiben.
Vor Arbeiten an der Leuchte ist diese in jedem Fall von der Netz- und
Batteriespannung zu trennen!
Für die Installation und den Betrieb dieses Gerätes sind die nationalen
Sicherheits- und Unfallverhütungsvorschriften zu beachten.
Module, Leuchten, Verpackungsmaterialien und Batterien sind
gemäß den Bestimmungen zu entsorgen!
Installation instruction
Remote mimic panel
MTB AP IP 54
Order code 990 001
MTB UP
Order code 990 039
MTB AP
Order code 990 097
Important notes
After unpacking kindly check for complete delivery and any visible external
damages. Furthermore, inform the forwarding agent about visible damages
at once, as we do not accept complaints that reach us at a later time.
Prior to starting the system take into consideration all references in the
mounting and operating instructions!
In the interest of product improvment we reserve the right to make technical
changes to the appliance.
All guarantee claims cease in case of wrong installation or of any
intervention on the products.
We do not take any liability for damages or injuries arising from failure to
follow instructions relating to product's use
In general original spare part must be used.
Safety Notes
This manual contains information for trained and qualified electricians.
This product is a safety relevant device. Tests must be carried out according
to national requirements.
The system has to be operated within the design parameters and only in
functional, undamaged condition.
The system has to be disconnected from mains- and battery voltage prior to
any work being carried out.
National safety standards and legal requirements have to be observed.
Modules, luminaires, packing materials and batteries have to be
disposed as per national requirements!
INOTEC
Technische Daten
Sicherheitstechnik GmbH
MTB / AP IP 54
200
MTB / AP IP 30
30
9
ø 4,5
INOTEC
Technical data
Sicherheitstechnik GmbH
MTB / AP IP 54
200
MTB / AP IP 30
30
9
ø 4,5
INOTEC
Technische Daten
Sicherheitstechnik GmbH
Fernmeldetableau
105 mit Schlüsselschalter zum Blockieren der Anlage
Montage:
LED Grün
LED Gelb
LED Rot
Die Leitungslänge zwischen RIF5 und MTB darf
bei einem Querschnitt von 0,5mm² maximal 500m betragen.
70
115
MTB / UP IP 30
Betrieb
Operation
Störung -Betrieb
Failure -Operation
Ein/On
Störung
Failure
Aus/Off
INOTEC
INOTEC
Technical data
Sicherheitstechnik GmbH

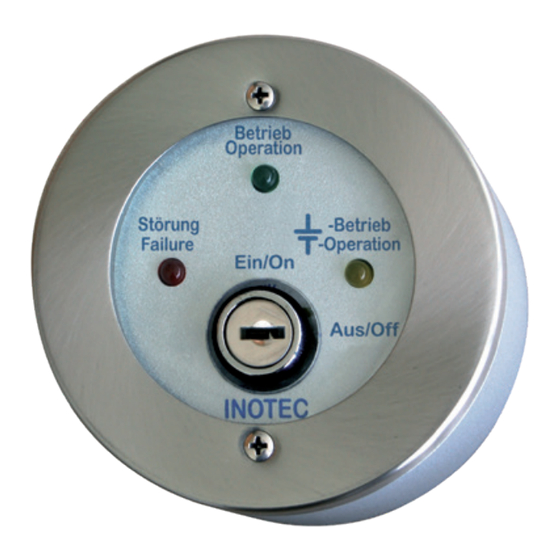

Remote mimic panel - MTB
with key-switch to block the system
105
Mounting:
LED green
LED yellow Battery operation
LED red
The wire length between RIF5 and MTB may be a maximum
of 500m with a cross-section of 0.5 mm².
70
115
MTB / UP IP 30
Betrieb
Operation
Störung -Betrieb
Failure -Operation
Ein/On
Störung
Failure
Aus/Off
INOTEC
INOTEC
Sicherheitstechnik GmbH
Aufputzmontage IP 54 / IP 30
Unterputzmontage IP 30
Betrieb
Batterie Betrieb
Störung
50
Betrieb
Operation
-Betrieb
-Operation
Ein/On
Aus/Off
INOTEC
6,5 mm
INOTEC
Sicherheitstechnik GmbH
Surface mounting IP 54 / IP 30
Recessed Mounting IP 30
Operation
Failure
50
Betrieb
Operation
-Betrieb
-Operation
Ein/On
Aus/Off
INOTEC
6,5 mm
