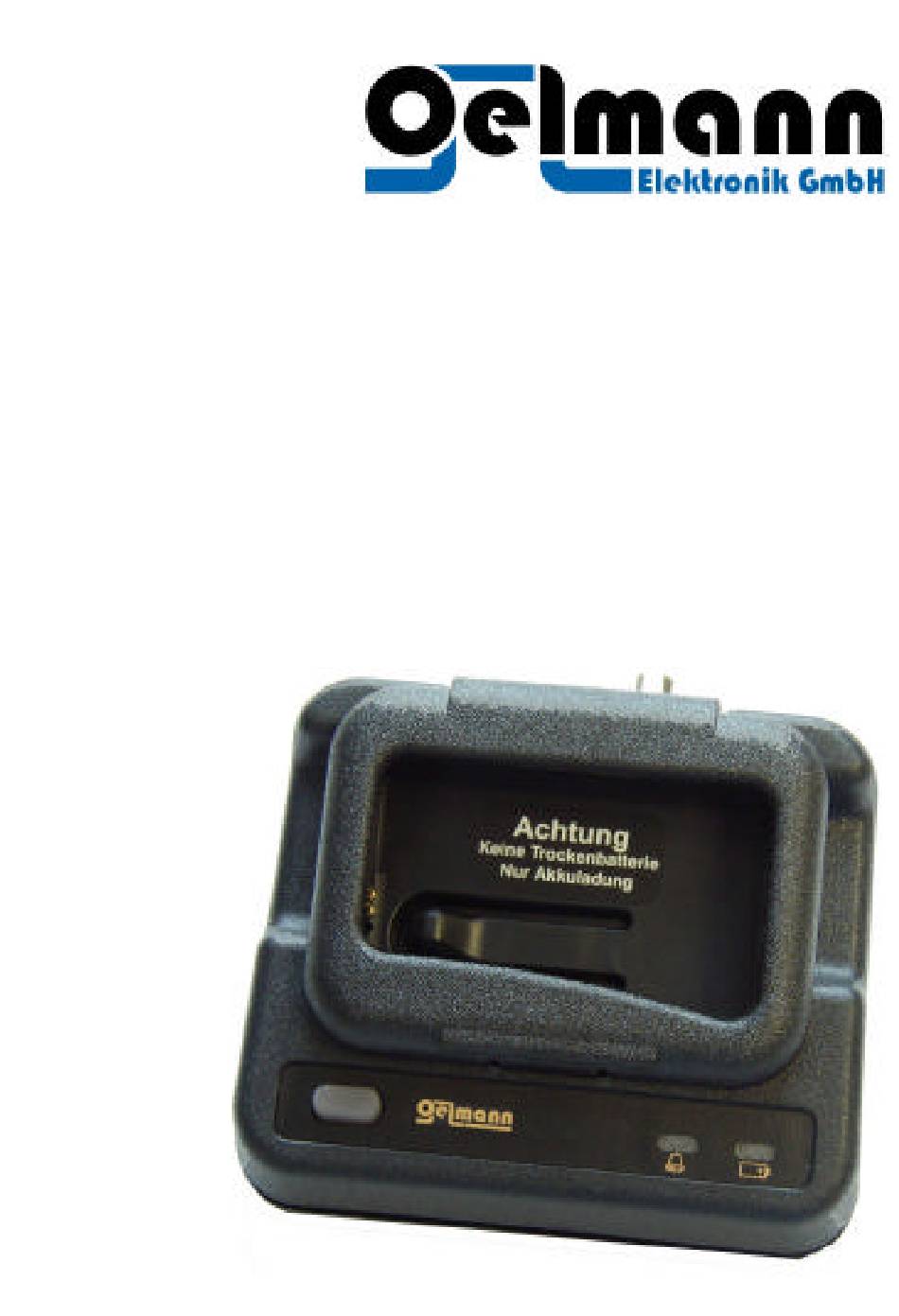

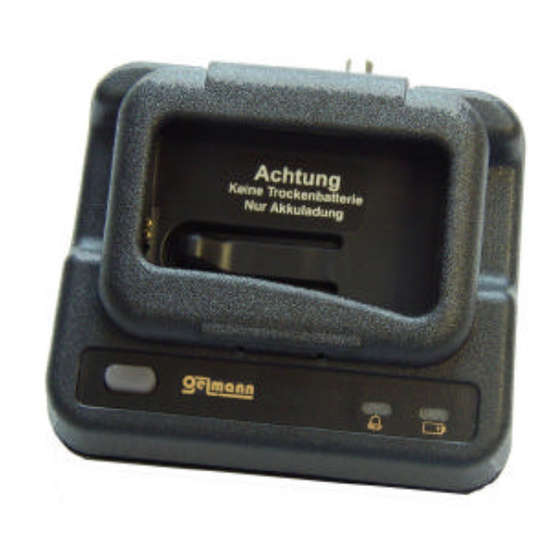

- Page 1 Heimzusatz LX2 / LX4 Standardlader LX2 / LX4 Bedienungsanleitung...
-
Page 2: Wichtige Hinweise
Allgemeines Mit dem Heimzusatz LX2 / LX4 und Standardlader LX2 / LX4 wird der im Meldeempfänger LX2 bzw. LX4 eingelegte NiCd- oder NiMH-Akkumulator kontrolliert geladen. Zur Beibehaltung der Empfangsempfindlichkeit des Meldeempfängers im Heimzusatz kann eine externe Antenne angeschlossen werden. Der Heimzusatz bietet Anschlussmöglichkeiten für externe Signalisiereinrichtungen. - Page 3 • Verbrauchte Batterien und defekte Akkus sind Sondermüll. Sie sind über dafür vorgesehene Sammelstellen zu entsorgen. • Batterien und Akkus nicht ins Feuer werfen, sie können explodieren. • Gerät nicht in explosionsgefährdeten Bereichen betreiben. • Nur in trockenen Räumen einsetzen und vor Feuchtigkeit schützen.
-
Page 4: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Nur bei Heimzusatz: Taste, Alarmlampe und Anschlüsse für Antenne / externe Signalisiereinrichtung Alarmlampe (nur Heimzusatz) ½ rot blinkend: Meldeempfänger eingelegt, Alarmierung erfolgt Ladekontroll-Lampe grün blitzend (30s): Betriebsanzeige nach Einstecken des Steckernetzteils bzw. Entnahme des Meldeempfänger gelb leuchtend: Meldeempfänger eingelegt, Ladevorgang läuft grün leuchtend:... - Page 5 Inbetriebnahme Das Ladegerät auf eine ebene Unterlage in der Nähe einer Netzsteckdose stellen. • Antenne auf die Buchse des Heimzusatzes stecken (1). • Rändelgriff des Steckers mit leichtem Druck nach rechts drehen (2), bis die Antenne verriegelt ist. • Den Niederspannungsstecker des Steckernetzteiles fest in die Versorgungsbuchse des Ladegerätes stecken.
- Page 6 Meldeempfänger – Akku laden Im Ladegerät können NiCd-Akkus und NiMH-Akkus im Meldeempfänger kontrolliert geladen werden. Keinen Meldeempfänger mit Primärzelle (Batterie) in das Ladegerät stecken – Explosionsgefahr! Meldeempfänger einsetzen Den Meldeempfänger in das Ladegerät einlegen und den Deckel mit leichtem Druck schließen, bis die Verriegelung einrastet. Im Display des Meldeempfängers erscheint das Ladesymbol Der kontrollierte Ladevorgang beginnt.
- Page 7 Hinweis: Die Länge der Anschlussleitungen zur externen Signalisiereinrichtung darf 3 m nicht überschreiten. Konformitätserklärung Hiermit erklärt die Oelmann Elektronik GmbH, dass sich der Heimzusatz LX2 / LX4 und der Standardlader LX2 / LX4 in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befinden.
-
Page 8: Technische Daten
106 mm / 93 mm / 60 mm bei ‘HEIMZUSATZ LX2 / LX4 mit akustischem Alarm‘: integrierter Alarmtongeber ca. 2,3 kHz Service / Reparatur: Oelmann Elektronik GmbH Allerfeldstr.17, 31832 Springe, DEUTSCHLAND Tel.: +49 5045 9105-0 Fax: +49 5045 9105-79 ©2008 Oelmann Elektronik GmbH Änderungen und Irrtümer vorbehalten... - Page 9 CHARGER LX2 / LX4 STANDARD CHARGER LX2 / LX4 User Guide...
-
Page 10: General Information
General information The CHARGER LX2 / LX4 and STANDARD CHARGER LX2 / LX4 provides intelligent charging of the NiCd or NiMH battery inside the LX2 / LX4 pager. CHARGER only: To ensure the pager's optimum paging sensitivity while charging, it is possible to connect an external antenna to the charger. -
Page 11: Maintenance And Repair
• Dispose used batteries and damaged rechargeable batteries properly at specially provided collection points. • Do not dispose batteries in fire - they may explode. • Do not use your charger in explosive atmospheres. • Use your charger only in dry areas. Do not expose it to high humidities. - Page 12 Terminals and controls CHARGER only: button, alert light and terminal for antenna and external alarm Alert light (CHARGER only) ½ red intermittent light: pager inside the charger, having received a message Charge indicator green flashing (30s): indicates connection of the power adapter to the mains or removing of the pager yellow on:...
-
Page 13: Installation
Installation Install your charger safely on a plane surface near a socket (power supply). • Connect the antenna to the terminal (CHARGER only). • With light pressure turn the plug to the right until the antenna is properly locked. • Connect the low voltage plug of the power adapter properly into the socket of the charger. - Page 14 Charging the pager The charger is designed to charge rechargeable NiCd and NiMH batteries of pagers. Do not put a pager that is operating on a not rechargeable battery into your charger – risk of explosion! Putting the pager into the charger Open the hinged frame of the charger and put the pager into the charger.
-
Page 15: Declaration Of Conformity
Declaration of conformity Oelmann Elektronik GmbH herewith declares that the Charger LX2 / LX4 and the Standard Charger LX2 / LX4 are in accordance with the essential requirements and regulations of the directive 1999/5/EC. The complete declaration can be requested by... -
Page 16: Specifications
(CHARGER only) charge indicator green / yellow Dimensions: appr. 106 mm / 93 mm / 60 mm Charger LX2 / LX4 with audible alert, only: integrated alert sound transducer appr. 2,3 kHz Service / Repair: Oelmann Elektronik GmbH Allerfeldstr.17, 31832 Springe, DEUTSCHLAND...
