DS3 Display Montage #01-6099
A
Vor der Installation oder vor dem Trennen der Verbindung muss das System ausgeschaltet sein. Ein
RC3 Controller muss vorhanden sein, damit das DS3 Display funktioniert.
1.Verwenden Sie die beigelegten Scheiben für Standard-Lenker. Die Scheiben können bei Bedarf
zugeschnitten werden. Für Lenker in Übergröße sind keine Scheiben notwendig.
2.Ziehen Sie die Halterungsschellen solange an beiden Seiten des Lenkervorbaus fest, bis diese
fixiert sind.
3.Montieren Sie das DS3 Display flach auf der Halterung, bis die hinteren Laschen wie dargestellt
einrasten. Drehen Sie es um 90° im Uhrzeigersinn, bis Sie ein "Klicken" hören.
4.Verbinden Sie den RC3 Controller und das BionX-System mit dem BionX Bike-Interface
(ausschließlich verfügbar für autorisierte Fachhändler) und aktualisieren Sie die Firmware. Fahren
Sie das System komplett herunter und entfernen Sie das BionX-Interface-Tool.
DS3 Display
#0
phillips
Verwenden Sie Scheiben, falls erforderlich.
Ziehen Sie handfest an.

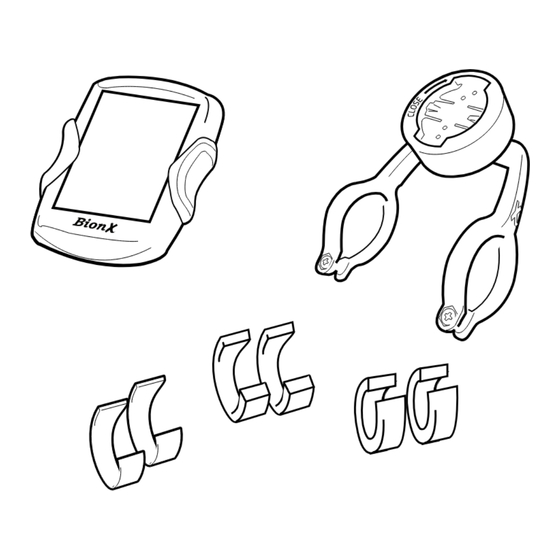

Enthält:
A
#01-5564 DS3 Display
B
#01-5780 DS3 Display-Halterung
#01-5256 23.0mm Gummischeiben
C
#01-5251 26.4mm Gummischeiben
#01-5252 28.6mm Gummischeiben
B
C
CLICK
Stecken Sie das DS3 Display in die RC3-Verbindung
DS3 Display Instructions
Instructions Écran DS3
DS3 Display
Gebrauchsanleitung
#01-6096 REV A
