Music & Lights Pro Audio DK88T User Manual

Diffusore PA » DK88T
ATTENZIONE! Prima di effettuare qualsiasi operazione con l'unità, leggere con attenzione questo manuale e conservarlo accuratamente per
riferimenti futuri. Contiene informazioni importanti riguardo l'installazione, l'uso e la manutenzione dell'unità.
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive
della Comunità Europea e pertanto recano la sigla . • Il dispositivo fun-
ziona con pericolosa tensione 100V~. Non intervenire mai al suo interno
al di fuori delle operazioni descritte nel presente manuale; esiste il peri-
colo di una scarica elettrica. • È obbligatorio effettuare il collegamento
ad un impianto di alimentazione dotato di un' efficiente messa a terra
(apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda,
inoltre, di proteggere le linee di alimentazione delle unità dai contatti in-
diretti e/o cortocircuiti verso massa tramite l'uso di interruttori differen-
ziali opportunamente dimensionati. • Le operazioni di collegamento alla
rete di distribuzione dell'energia elettrica devono essere effettuate da un
installatore elettrico qualificato. Verificare che frequenza e tensione della
rete corrispondono alla frequenza ed alla tensione per cui l'unità è pre-
disposto, indicate sulla targhetta dei dati elettrici. • Evitare di utilizzare
l'unità: - in luoghi soggetti ad eccessiva umidità; - in luoghi soggetti a vi-
brazioni, o a possibili urti; - in luoghi a temperatura superiore ai 45°C o in-
feriori a 2°C. • Evitare che nell'unità penetrino liquidi infiammabili, acqua
o oggetti metallici. • Non smontare e non apportare modifiche all'unità.
• Tutti gli interventi devono essere sempre e solo effettuati da personale
tecnico qualificato. Rivolgersi al più vicino centro di assistenza tecnica
autorizzato. • Se si desidera eliminare il dispositivo definitivamente, con-
segnarlo per lo smaltimento ad un'istituzione locale per il riciclaggio.
Attenzione e precauzione per l'installazione
• Mantenere materiali infiammabili ad una distanza di sicurezza dall'unità.
• Questo prodotto è solo per uso interno.
• Se il dispositivo dovesse trovarsi ad operare in condizioni differenti da
quelle descritte nel presente manuale, potrebbero verificarsi dei danni:
in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra operazione
potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture.
• L'ambiente acustico e il posizionamento delle unità influiscono sul gua-
dagno di volume massimo ottenibile.
Descrizione e specifiche tecniche
Diffusore acustico bidirezionale, ideale per la riproduzione sonora ad alta
fedeltà, predisposto per fissaggio a soffitto e parete
• Doppio woofer da 6,5"
• Trasformatore a tensione costante incorporato
• Corpo leggero in alluminio, colore bianco
• Griglia metallica protettiva
• Protezione: IP55, per uso esterno temporaneo
• Connessione tramite cavo posto sulla parte superiore
• Staffa metallica per installazione verticale, orizzontale o a soffitto
Installazione
1. Fissare l'altoparlante in un punto adatto servendosi della staffa di mon-
taggio. Per orientarlo allentare i dadi di bloccaggio della staffa, girare l'al-
toparlante e stringere bene i dadi.
2. Se l'impianto PA è acceso occorre prima spegnerlo completamente.
3. Eseguire i collegamenti con l'impianto audio attraverso l'ingresso del
trasformatore: collegare il conduttore nero e uno degli altri conduttori
colorati, a seconda della potenza desiderata per l'altoparlante, con
l'uscita dell'amplificatore PA.
4. Se si collegano più altoparlanti fare attenzione che la polarità sia uguale
per tutti (conduttore blue = negativo).
Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche
menzionate nel presente manuale di istruzioni. Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it
Per qualsiasi necessità si prega di contattare il nostro ufficio tecnico: tel. +39 0771 72190 fax +39 0771 721955 - service@musiclights.it
Rev002 - 06/16 ©2016 Music & Lights S.r.l. - Italy - www.musiclights.it
Manuale Utente

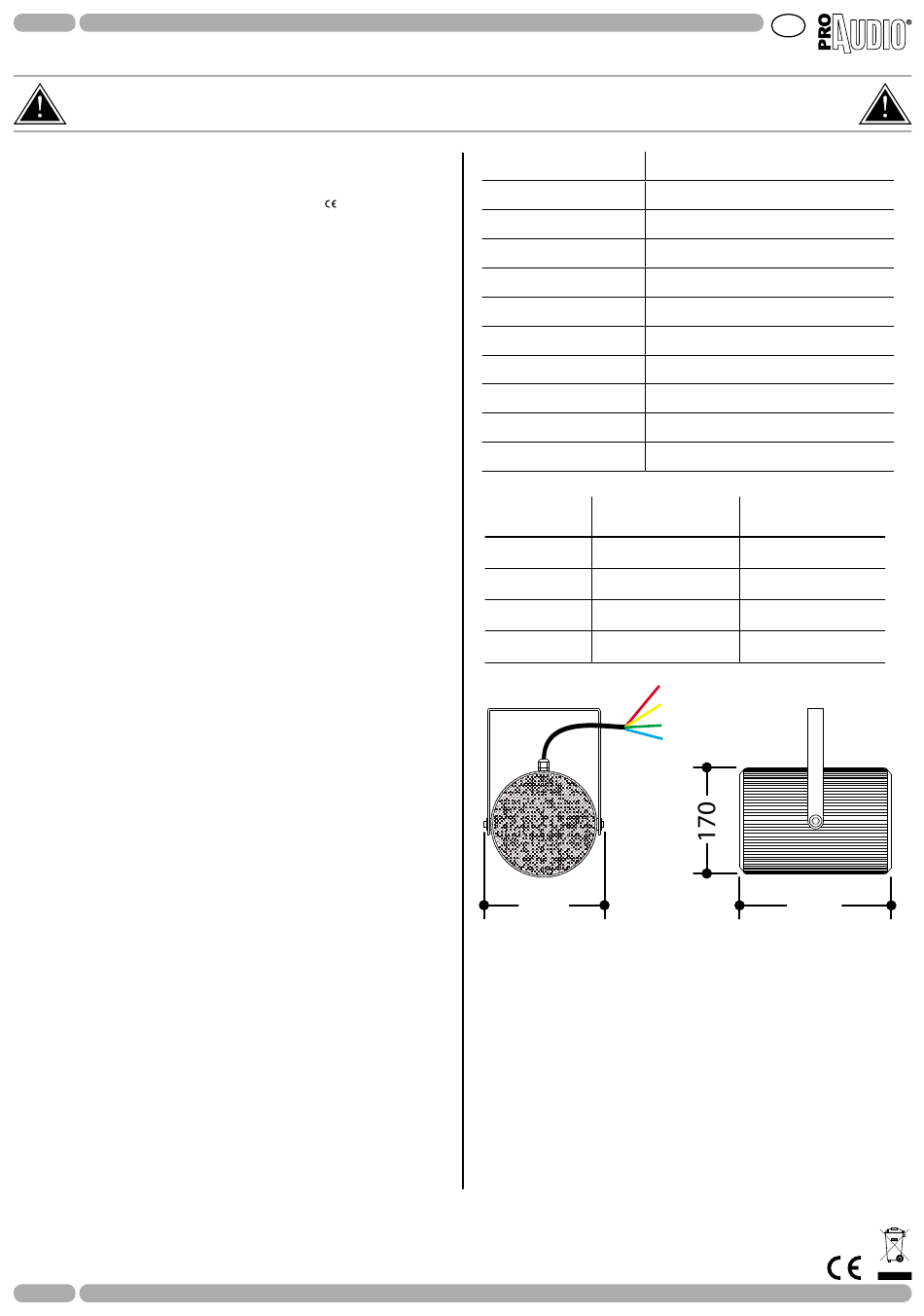

TECHNICAL DATA
Type of speaker
Nominal/Max power
Frequency response
System sensitivity (1W/1m)
Speaker diameter
Constant voltage
Input selection
Input connector
Dimensions (WxHxD)
Weight
Colore Potenza
conduttore (voltaggio di linea 70V)
Blue contatto cumune
Verde
Giallo
Rosso
190
Pulizia e manutenzione
• Prima di iniziare qualsiasi operazione di manutenzione o pulizia discon-
nettere l'unità dall'impianto PA
• Durante gli interventi, assicurarsi che l'area sotto il luogo di installazione
sia libera da personale non qualificato
• Tutte le viti utilizzate per l'installazione dell'unità e le sue parti dovrebbe-
ro essere assicurate saldamente e non dovrebbero essere corrose
• Alloggiamenti, elementi di fissaggio e di installazione (soffitto) dovreb-
bero essere totalmente esenti da qualsiasi deformazione
• L'interno del dispositivo deve essere pulito ogni anno utilizzando un
aspirapolvere
Attenzione: consigliamo che la
personale qualificato!
I
DK88T
Bi-direction loudspeaker
20W/40W
150 Hz ~14 KHz
92 dB
6,5"
100V/70V
5W - 10W - 20W (100V) / 2.5W - 5W - 10W (70V)
terminals with wire
190x170x252 mm
3.4 kg
Potenza
(voltaggio di linea 100V)
contatto cumune
2.5 W 5 W
5 W 10 W
10 W 20 W
500Ω - Rosso
1kΩ - Giallo
2kΩ - Verde
COM - Blue
252
pulizia interna sia eseguita da
