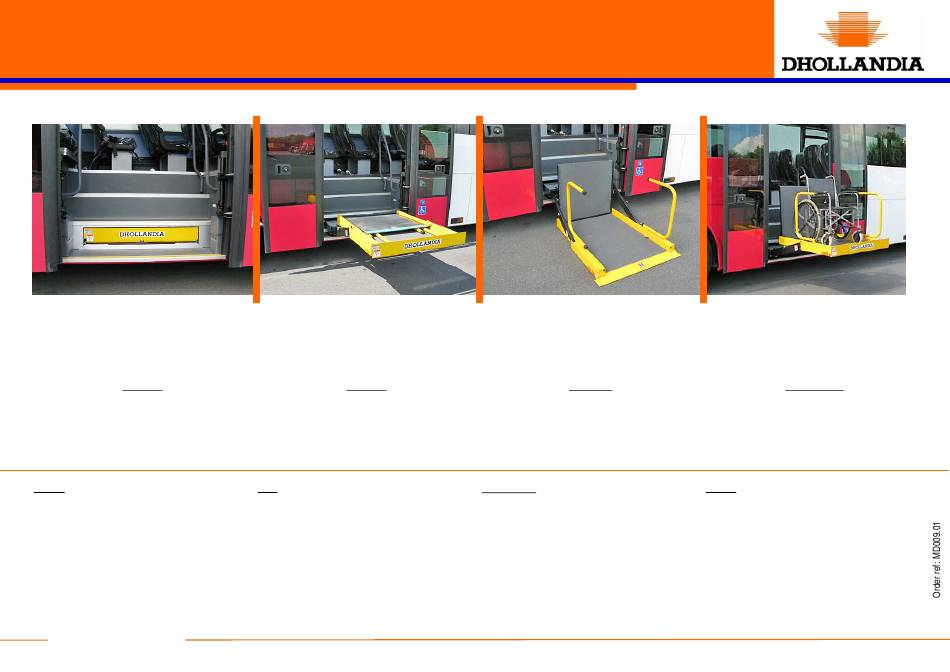

DH-CH100... series 300-450 kg
GEBRUIKERSHANDLEIDING
ONDERHOUD & HERSTELLING
Fabrikant:
Advies: bewaar dit handboek altijd in de
onmiddellijke omgeving van de lift, zodat
het te allen tijde kan worden geconsulteerd
door de bestuurder van het voertuig en de
bediener van de lift.
Alle onderhouds- & herstellingswerken, en
keuringen moeten naar behoren worden
gedocumenteerd in het bijbehorende CE
handboek.
DHOLLANDIA
MANUEL DE L'UTILISATEUR
ENTRETIEN & RÉPARATION
Fabricant:
DHOLLANDIA N.V.
Zoomstraat 9
Tel : +32 (0)9.349.06.92
e-mail : info@dhollandia.be
website : www.dhollandia.com
Avis: Ce livret doit toujours être conservé à
proximité immédiate de l'élévateur pour
pouvoir servir de référence au chauffeur du
véhicule et à l'opérateur de l'élévateur.
Tous les travaux d'entretien et de répara-
tion ainsi que les inspections doivent être
dûment documentés dans le livret CE
joint.
BEDIENUNGSANLEITUNG
WARTUNG & REPARATUR
Hersteller :
9160 LOKEREN (Belgium)
Fax : +32 (0)9.349.09.77
Empfehlung: Diese Bedienungsanleitung
muss als Nachschlagewerk für den Fahr-
zeuglenker und den Liftbediener jederzeit
in unmittelbarer Nähe des Lifts aufbewahrt
werden.
Alle Wartungs- & Reparaturarbeiten sowie
Inspektionen müssen ordnungsgemäß im
beigefügten
CE-Buch
dokumentiert
werden.
1
Doc : USE-CH102-2009-01A
USER'S MANUAL
MAINTENANCE & REPAIR
Manufacturer :
Advice: This book must be kept in the
immediate vicinity of the lift at all times, as
reference for the vehicle driver and lift op-
erator.
All maintenance & repair works, and in-
spections must be duly documented in the
accompanying CE-book.
Origin : 16/06/2009
Rev 1 : 11/07/2012
