Koaxiale Umschalteinheit KU 9616 für Universalgenerator IGUU 2916

Coaxial Switching Unit KU 9616 for Calibration Generator IGUU 2916

Der Kalibrier-Puls- und Sinusgenerator
IGUU 2916 verfügt über vier getrennte
Generatoren mit je einer N-Buchse. Soll
ein Empfänger
Frequenzbereich jeweils für Impulse und
Sinus getestet
"Umschrauben"
zeitraubend und
automatisierte Messung
sinnvoll.
Die Koaxiale Umschalteinheit KU 9616
übernimmt die Umschaltung sowohl bei
Frontplattenbetrieb
matisiert bei PC-Steuerung über das
optionale IEEE-Interface. Dazu besitzt der
Generator an der
Steuerausgang, der mit dem Steuer-
eingang der Umschalteinheit verbunden
wird. Die Anordnung der N-Buchsen an
der Umschalteinheit
Anordnung am Generator. Vier LEDs
kennzeichnen den gerade aktiven Pfad.
Im Inneren sorgen
Koaxialrelais für geringe Dämpfung und
gute Anpassung.
dämpfung bleibt auch im ungünstigsten
Fall <0,5 dB.
SCHWARZBECK MESS - ELEKTRONIK
E-mail: office@schwarzbeck.de
im gesamten
werden, so ist
der N-Stecker
umständlich.
ist so
als auch
Rückseite einen
entspricht
hochwertige
Die Einfügungs-
Rev. B | Datenbaltt Data Sheet KU 9616 Seite Page 1
The Calibration Pulse- and Sine Wave
Generator IGUU 2916 has four different
generators with separate N-connectors.
When the task is to test a receiver over
the complete frequency range with both
das
pulse and sine wave, a lot of troublesome
sehr
work has to be done because of the need
Eine
to change connections. While this is still
nicht
possible in manual operation, this method
doesn't
measurements.
The coaxial Switching Unit KU 9616
auto-
works as a switch in both manual and
automatic measurement with a PC via the
optional IEEE-interface.
For this purpose the generator has a
control output connector on its rear panel,
which can be connected to the control
input of the switching unit. The sequence
der
of the N-connectors of the generator and
the switching unit are corresponding.

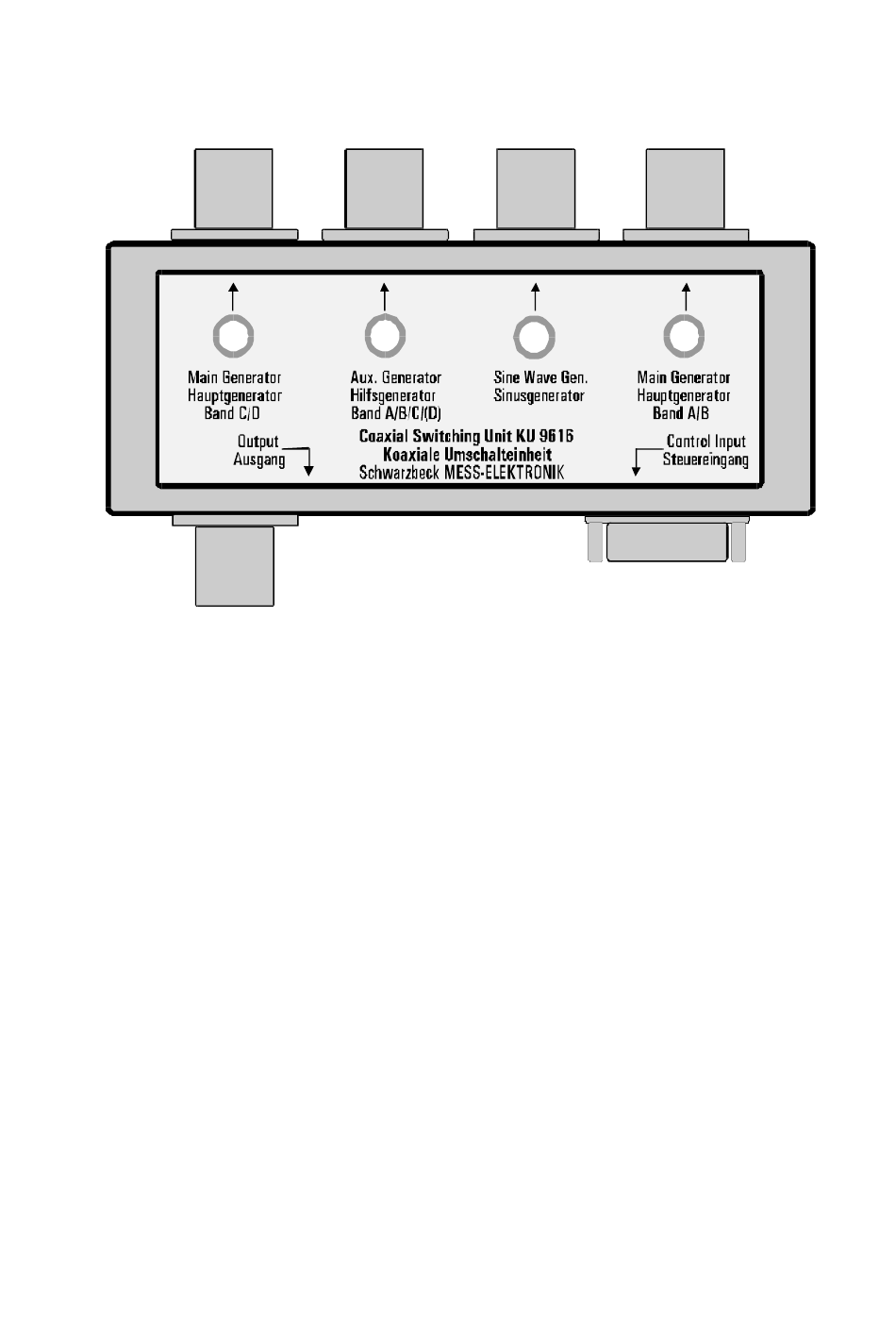

Four LEDs give information about the
active path.
The heart of the coaxial switching unit
consists of high quality coaxial relays for
low insertion loss and good match.
Insertion loss is always <0.5 dB.
work for automatic
