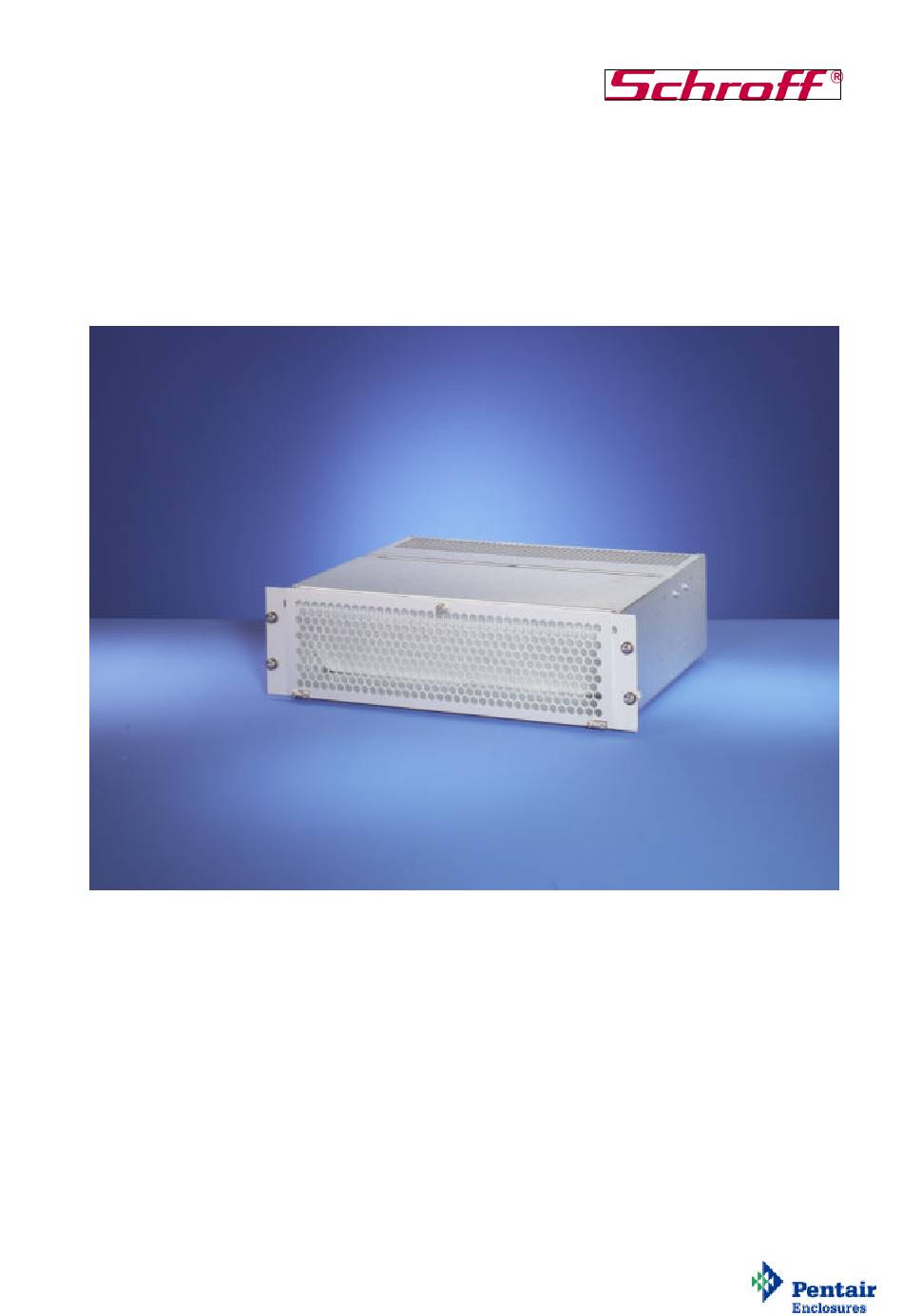

- Page 1 Betriebsanleitung Operating instructions Manuel d'utilisation 19" Drucklüfter 3 HE 19" blower unit 3 U Tiroir de ventilation 19" 3 U Bestell-Nr. 10713-546 Order no. 10713-546 Référence 10713-546 10713-547 10713-547 10713-547 01102016 60713-879 Rev.000...
-
Page 2: Table Of Contents
3 HE Drucklüfter Inhaltsverzeichnis 1. Einleitung.............1.2 1.1 Bestimmungsgemäße Verwendung 1.2 CE/Konformitätserklärung 2. Mechanischer Aufbau.......... 1.3 2.1 Lieferumfang 2.2 Optionale Teile 2.3 Luftfilter austauschen......1.4 3. Technische Daten..........1.4 3.1 Spannungsversorgung 3.2 Schaltplan 3.3 Elektrische Absicherung......1.5 4. Allgemeine Sicherheitshinweise......1.5 5. Geräusch............. 1.5 6. -
Page 3: Mechanischer Aufbau
3 HE Drucklüfter Mechanischer Aufbau Pos. Benennung 2.1 Lieferumfang 1. Gehäuse 2. Frontplatte 3. Radialventilator mit Betriebskondensator 4. Abdeckblech vorn geschlossen 5. Abdeckblech hinten,oben, perforiert 6. Abdeckblech hinten Filtermatte siehe 2.3 2.2 Optionale Teile (separat bestellen) 7. Lüftungsblech mit Schlauch- 20713-502 anschluss hinten 8. -
Page 4: Luftfilter Austauschen
2.3 Luftfilter austauschen Ersatzfiltermatte: 60713-868 (3 Stück) 3. Technische Daten 3.1 Spannungsversorgung Die Netzspannung wird über eine Kaltgerätesteckdose mit Sicherung (s.a. 3.3) eingespeist . Bei 10713-546 müssen 230VAC / 50-60Hz verwendet werden und bei 10713-547 115V AC / 50-60Hz. 3.2 Schaltplan... -
Page 5: Elektrische Absicherung
Bei durchschnittlicher Umgebungstemperatur von 40°C beträgt die Lebensdauer ca. 40.000 bis 60.000 Std. 8. Garantiebestimmungen 8.1 Leistungsdauer Die Schroff GmbH gewährt für dieses Gerät zwei (2) Jahre Garantie. Der Anspruch beginnt mit dem Tag der Auslieferung. Lieferschein oder Rechnung als Beleg aufheben. 8.2 Umfang der Mängel-... -
Page 6: Garantieausschluss
Beschreibung des Schadens • eine Kopie der Rechnung oder des Lieferscheins Das Gerät ist in Original- oder gleichwertiger Verpackung versichert und frachtfrei einzusenden. Die Fa. Schroff übernimmt keine Verantwortung für unversicherte, transportbeschädigte Geräte. Schroff GmbH Langenalber Str. 96 – 100 75334 Straubenhardt Tel.: + 49(0) 70 82 794 0... - Page 7 3 U Blower Unit Table of contents 1. Introduction..............2.2 1.1 Specified application 1.2 CE/declaration of conformity 2. Mechanical structure........... 2.3 2.1 Delivery comprises 2.2 Optional parts 2.3 Change air filter………………………… 2.4 3. Technical data............ 2.4 3.1 Voltage supply 3.2 Wiring diagram 3.3 Electrical safety........
-
Page 8: Mechanical Structure
3 U Blower Unit 2. Mechanical structure: 2.1 Delivery comprises Pos. Description Case Front panel Radial fan with operating capacitor Cover plate front (closed) Cover plate back, top (perforated) Cover plate back air-filter see 2.3 2.2 Optional parts (to be ordered separately) Fan tray with tube 20713-502 connector (back) -
Page 9: Change Air Filter
3.1 Mains operating voltage: The mains voltage is connected to the fan by a IEC AC connector with fuse (see 3.3). For 10713-546 mains voltage is 230V AC/50-60Hz and for 10713-547 mains voltage is 115V AC/50-60 Hz. 3.2 Wiring diagram... -
Page 10: Electrical Safety
8. Warranty 8.1 Duration In accordance with the exclusions listed below, Schroff guarantees this fan for two (2) years.. The warranty period begins on the delivery date. Please retain the delivery notice or invoice as proof of date purchased for warranty claims. -
Page 11: Exclusions Of Warranty
Enclose an accurate description of the fault or malfunction. • The fan should be returned in the original or equivalent packaging, with insurance and transportation pre-paid. Schroff GmbH accepts no responsibility for fans shipped uninsured or damaged during transport. Schroff GmbH Langenalber Str. 96 – 100 75334 Straubenhardt Tel.: + 49(0) 70 82 794 0...
