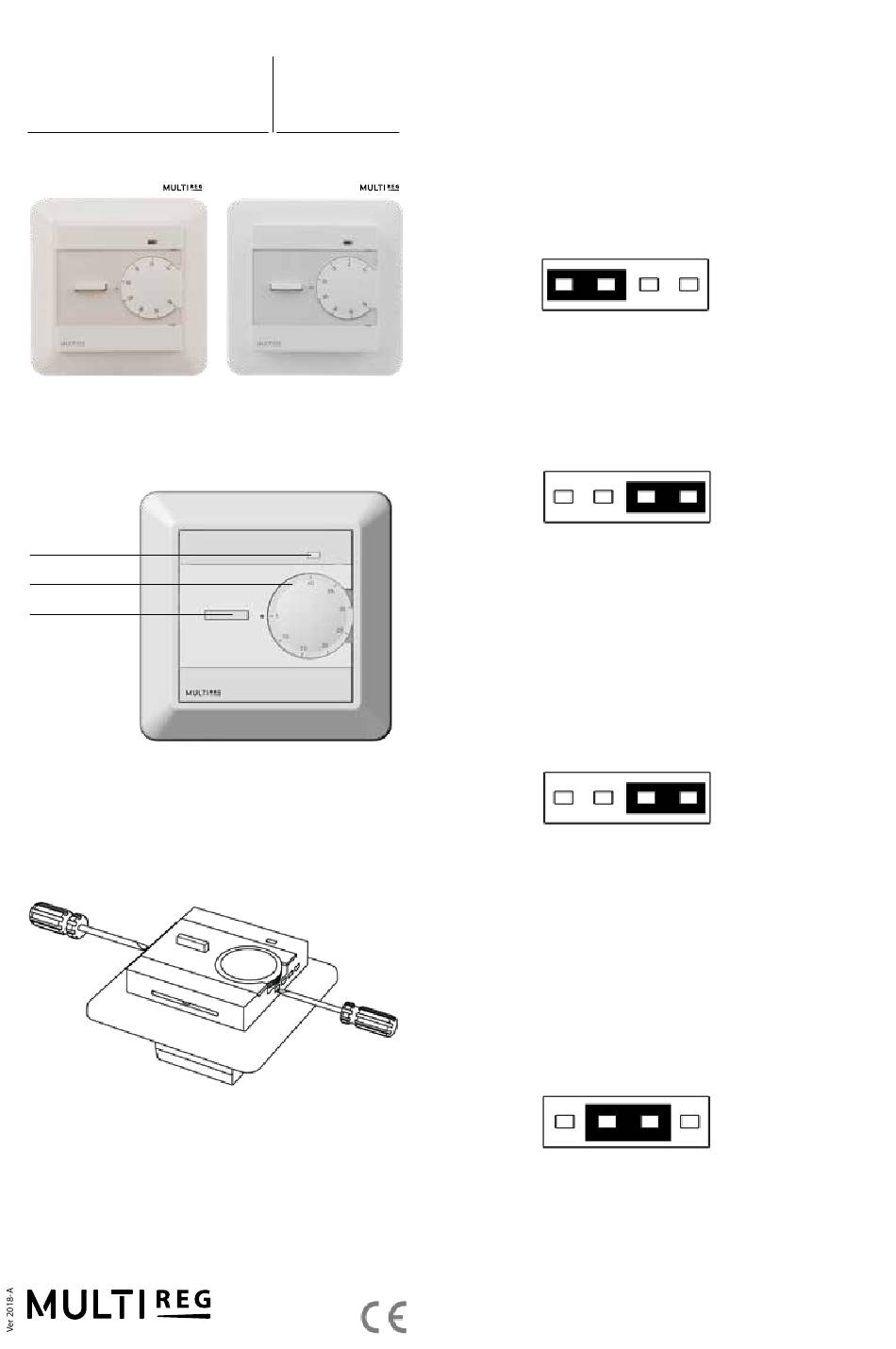

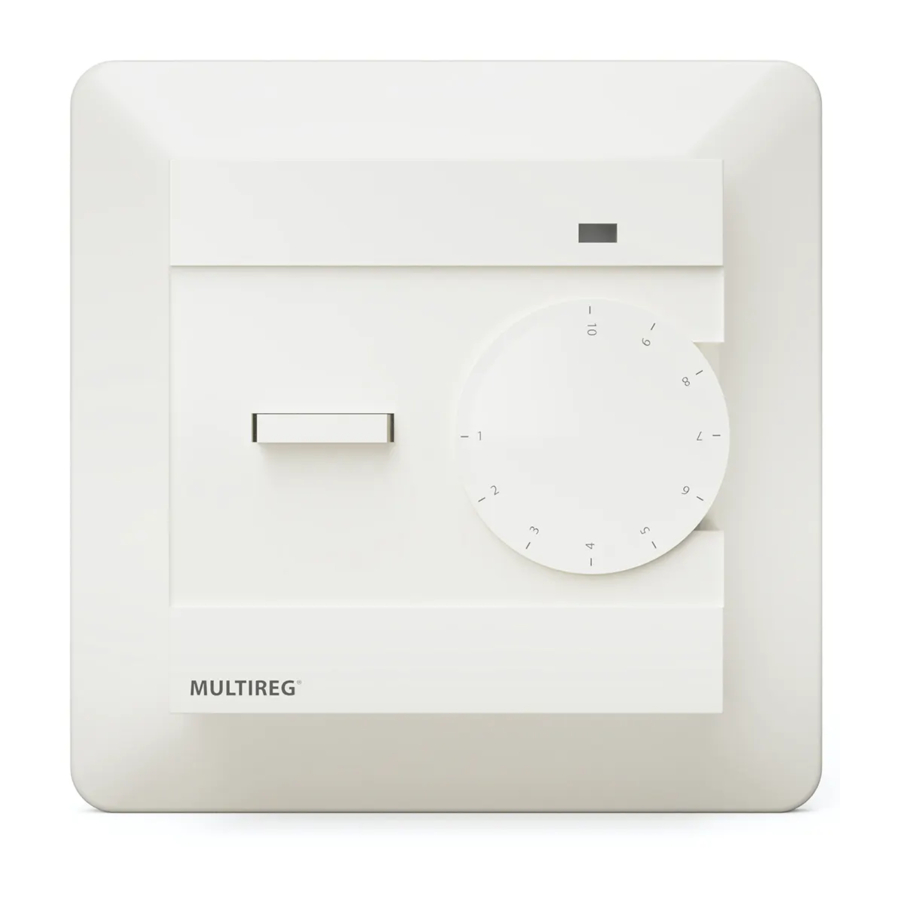

Multireg S-Control er en elektronisk termostat med
fire funksjoner. Romføler, gulvføler, effektregulator og
temperaturbegrenser. Termostaten har mulighet for nattsenking.
Lysdiode
Svinghjul
Av/på-knapp
Fig.1
OPPSTART
Vipp rattet av med en skrutrekker. Frontdekselet fjernes ved å
presse inn låseklipsene på hver side av termostaten (se fig.2).
Utvis forsiktighet, slik at termostaten ikke skades.
Når termostaten er tilkoblet 230V trykker du på av/på knappen.
Fig.2
Termostaten og/eller sikringen må kobles fra under
installasjonen. Bruk for eksempel en liten skrutrekker.
Frontdekslet og rammen kan nå fjernes.
01.01.2018
Ver 2019-A
FØLERVALG
Valg av følertype (termostaten må ikke være tilkoblet 230V
spenning ved endring av følervalg).
GULVFØLER (STANDARD)
Plassering av lasken:
Lasken dekker de to pinnene lengst til venstre.
Virkemåte:
Temperaturen reguleres ved hjelp av gulvføleren.
ROMFØLER
Plassering av lasken:
Lasken dekker de to pinnene lengst til høyre. Uten lask
vil termostaten fungere som romføler.
Virkemåte:
Temperaturen reguleres ved hjelp av romføleren.
ROMFØLER MED BEGRENSNING
Plassering av lasken:
Lasken dekker de to pinnene lengst til høyre og
gulvføleren må være tilkoblet.
Virkemåte:
Temperaturen reguleres ved hjelp av romføleren,
men gulvføleren overstyrer romføleren om gulvet blir
varmere enn innstilt begrensningstemperatur.
Begrensningen av gulvtemperaturen kan reguleres
mellom 20°C og 30°C. For parkett brukes ofte max. 27°C.
EFFEKTREGULATOR
Plassering av lasken:
Lasken dekker de to midtre pinnene.
Virkemåte:
Effektregulatoren har en syklus på 30 min.
Det ønskede puls/pauseforholdet kan stilles fra 0 til
10, der hvert enkelt nivå øker innkoblingstiden med
3 minutter. For eksempel vil nivå 3 bety at varme-
elementet er innkoblet i 9 minutter og utkoblet i 21
minutter, mens på nivå 6 vil varmeelementet være
innkoblet i 18 minutter og utkoblet i 12 minutter.
