Encision AEM ENDSHIELD 2 EM200 Manual

Burn protection system
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

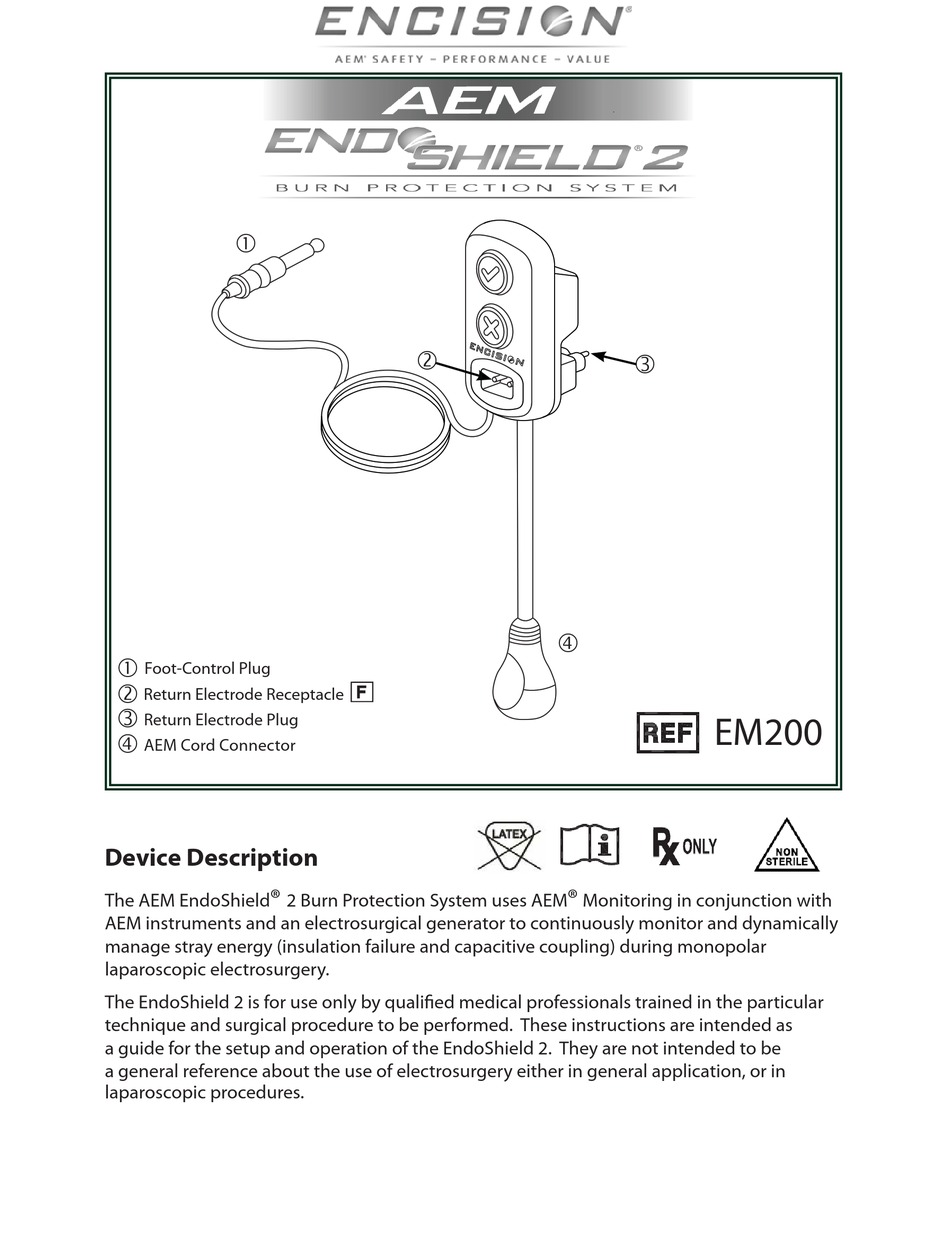

Foot-Control Plug
Return Electrode Receptacle
Return Electrode Plug
AEM Cord Connector
Device Description
®
The AEM EndoShield
AEM instruments and an electrosurgical generator to continuously monitor and dynamically
manage stray energy (insulation failure and capacitive coupling) during monopolar
laparoscopic electrosurgery.
The EndoShield 2 is for use only by qualifi ed medical professionals trained in the particular
technique and surgical procedure to be performed. These instructions are intended as
a guide for the setup and operation of the EndoShield 2. They are not intended to be
a general reference about the use of electrosurgery either in general application, or in
laparoscopic procedures.
2 Burn Protection System uses AEM
EM200
®
Monitoring in conjunction with
