Montageanleitung / Assembly Instructions
Magnetschaltertyp /magnetic switch
UMS011-EN

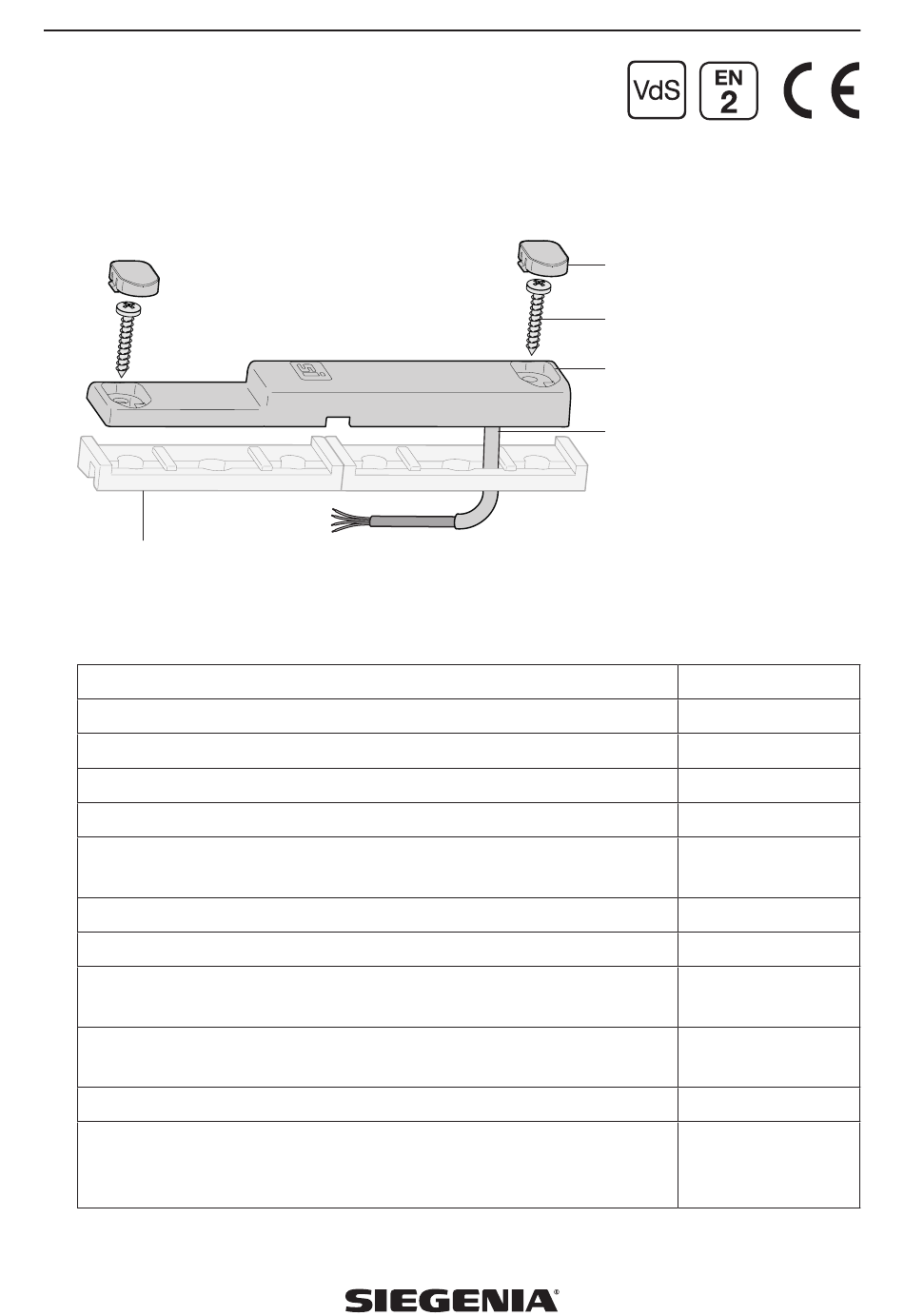

Lieferumfang / Contents
Unterlegplatten (2 St.) gehören nicht zum Lieferumfang und müssen separat bestellt werden (siehe Profildatenblätter)
packers (2 pcs.) not part of the scope of delivery and must be ordered separately (see profile data sheets)
Technische Daten / technical data
Kontaktart
Gehäusematerial
Kontaktbelastung
Schaltgleichspannung max.
Schaltgleichstrom max.
Kontaktübergangswiderstand bei
10 AW Überregung max.
Temperatur bei festverlegtem Kabel temperature with fixed installed cable –20 °C bis + 70 °C
Temperatur bei bewegtem Kabel
Umweltklasse nach VdS 2110
Schutzart nach DIN 60529
wasserdicht vergossen
Minimalwerte für Schließer
Zulassung (Anerkennungs-Nr.)
VdS-Klasse B
EN-Zulassung
11.2017
contact type
housing material
contact load
max. switch DC voltage
max. switch direct current
contact resistance with 10 AW
overvolting max.
temperature with flexible cable
environmental category according
to VdS 2110
protection class in accordance with
DIN 60529 waterproof
minimum values for contacts
Certification (ID No.)
VdS-Class B
EN certified
UMS011-EN
Abdeckungen (2 St.)
covers (2 pcs.)
Befestigungsschrauben (2 St.)
fixing screws (2 pcs.)
Magnetschaltergehäuse
magnetic switch housing
Magnetschalter
magnetic switch
Schließer / NO
ABS
10 W
100 V DC
0,5 A
0,15 Ohm
–5 °C bis + 50 °C
III
IP 67
0,05 mA / 1 V DC
G 113515
EN 2
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Siegenia UMS011-EN
Summary of Contents for Siegenia UMS011-EN
- Page 1 Montageanleitung / Assembly Instructions UMS011-EN Magnetschaltertyp /magnetic switch UMS011-EN Lieferumfang / Contents Abdeckungen (2 St.) covers (2 pcs.) Befestigungsschrauben (2 St.) fixing screws (2 pcs.) Magnetschaltergehäuse magnetic switch housing Magnetschalter magnetic switch Unterlegplatten (2 St.) gehören nicht zum Lieferumfang und müssen separat bestellt werden (siehe Profildatenblätter) packers (2 pcs.) not part of the scope of delivery and must be ordered separately (see profile data sheets)
- Page 2 UMS011-EN Montageanleitung / Assembly Instructions Montage Das Gehäuse des Magnetschalters wurde für eine verdeckte Montage auf dem Blendrahmen konzipiert. Eine Vielzahl von Unterlegplatten (siehe Profildatenblätter) erlaubt eine passgenaue Inte- gration in das Profilsystem. Ein Einsatz in Kunststoff- und Holzfenstern ist möglich.
- Page 3 Montageanleitung / Assembly Instructions UMS011-EN 75 mm 19 mm Magnetschalter Unterlegplatte magnetic switch packing plate travel Flügelfalzkante / sash rebated edge Mitte Beschlagaufnahmenut centre of the eurogroove Drehstellung Verschlussstellung / locked position turn position min. 100 mm freier Falzraum min. 100 mm clear rebate...
- Page 4 UMS011-EN Montageanleitung / Assembly Instructions Schaltabstand A/B / proximity switching A/B Verschlussstellung / locked position A 16 mm ±4 Anzug = Kontakt schließt approach = contact B 19 mm ±4 Abzug = Kontakt öffnet leave = contact opens 11.2017...
