Summary of Contents for Gewa BigJack IR-6SP

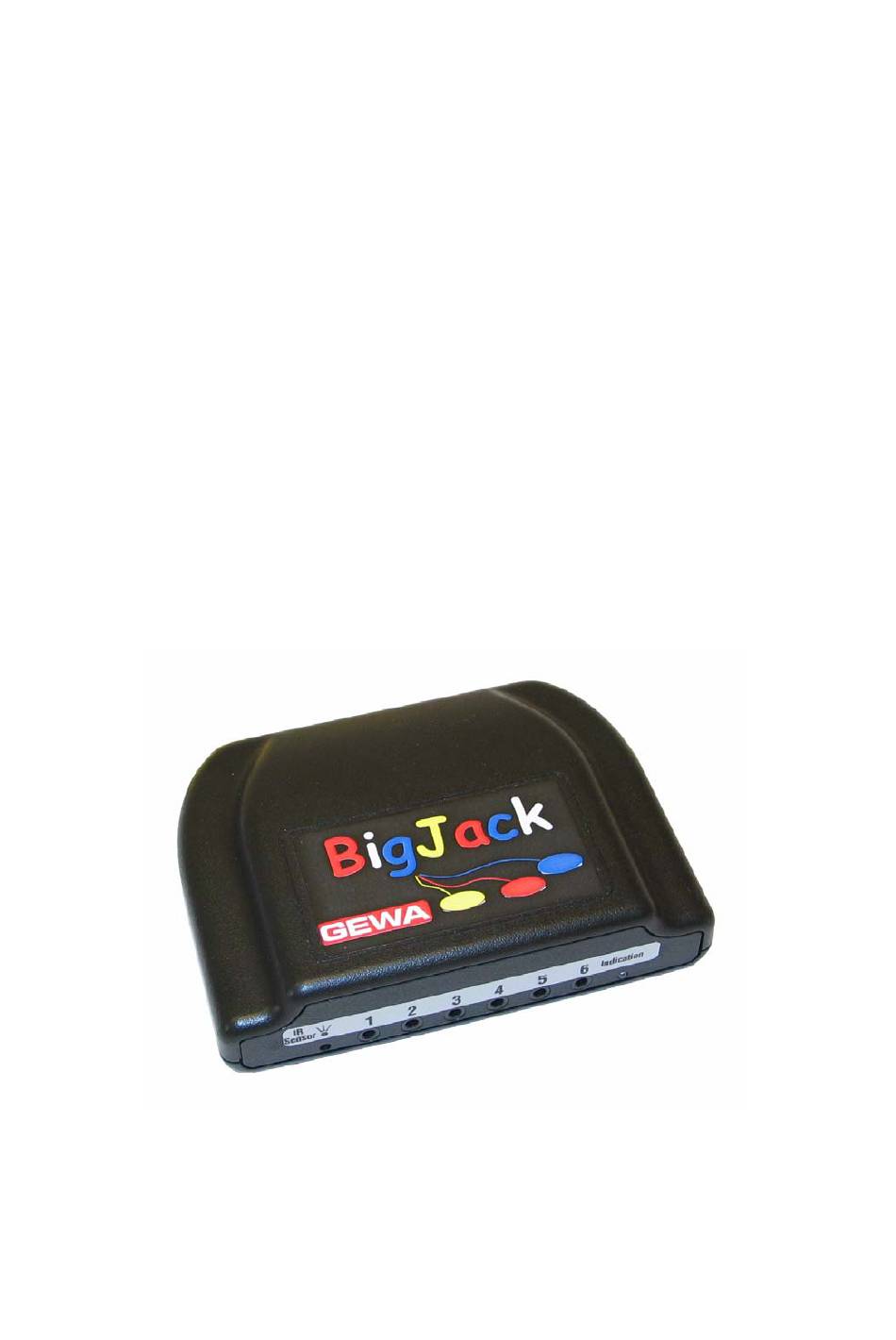

  • Page 1 Manual BigJack IR-6SP Manual BigJack IR-6SP Manual BigJack IR-6SP...

  • Page 2: Table Of Contents

    SE MANUAL BIGJACK IR-6SP ............4 ........................4 NLEDNING ....................4 LLMÄNT OM Teckenförklaring..................... 5 ..................... 6 ÄTTA I BATTERIER ....................... 7 ROGRAMMERING Inlärning av IR-koder från en annan fjärrkontroll ..........7 Återställning till grundinställning ................9 Inställning av ljudsignal ..................9 Inställning av tillslagsfördröjning................
  • Page 3 DE MANUAL BIGJACK IR-6SP ............24 ......................24 INLEITUNG ..................24 LLGEMEIN ÜBER Zeichenerklärung....................25 ....................26 ATTERIEN EINSETZEN ....................27 ROGRAMMIERUNG Einlernen von IR- Code von einer anderen Fernsteuerung......... 27 Wiederherstellung zur Grundeinstellung ............. 29 Einstellung des akustischen Signals ..............29 Einstellung der Anschlagsverzögerung ..............

  • Page 4: Se Manual Bigjack Ir-6Sp

    Manual BigJack IR-6SP Inledning BigJack är en stor och robust fjärrkontroll till vilka yttre manöverkontakter kan anslutas till. Den är programmerbar vilket innebär att det går att ”lära in” IR-koder från andra fjärrkontroller t.ex. TV, video, stereo och leksaker. Den är lämplig att användas av personer som har kognitiva och motoriska problem och som kräver stora...

  • Page 5: Teckenförklaring

    Bilden visar olika benämningar och funktioner som förekommer i texten. Fig 1 Funktionstangenter 1-6 Programmeringsknapp Röd och grön (reset) indikeringslampa Fig 2 IR-sensor 1 2 3 4 5 6 Sensor Indication Ingång 1-6 för yttre Indikeringslampa manöverkontakter Vid leverans är BigJack inställd med vissa grundinställningar enligt följande: •...

  • Page 6: Sätta I Batterier

    Sätta i batterier Lossa skruvarna enligt fig. 3 med en krysskruvmejsel. Ta av överdelen och sätt in 4 st 1,5V alkaline batterier typ LR6. Placera batterierna rätt polvänt enligt markering i botten på batterifacket. Det är viktigt att alkaline batterier används som är skyddade mot läckande batterisyra och som har lång livslängd.

  • Page 7: Programmering

    BigJack. Andra apparater som t.ex. lampor, porttelefoner, telefoner och dörrautomatiker har inte någon sådan fjärrkontroll. Gewa AB har lösningar som gör det möjligt att även styra dessa apparater. Kontakta Gewa AB eller Gewa AB:s återförsäljare i dessa fall. Gör enligt följande för att lära in IR-koder från en annan fjärrkontroll: 1.
  • Page 8 4. Tryck och släpp den tangent på BigJack där IR-kanalen skall läras in. Röd och grön indikeringslampa lyser nu med fast sken. 5. Tryck och håll ner den tangent på fjärrkontrollen som skall läras in i BigJack. Släpp när röd indikeringslampa slocknar. Det kan ta upp till 10 sekunder. Om röd indikeringslampa återgår till att lysa rött trycker man ytterligare en eller flera gånger tills både röd och grön indikeringslampa slocknar.

  • Page 9: Återställning Till Grundinställning

    Återställning till grundinställning Med BigJack har man möjlighet att återställa alla tangenter och inställningar till grundinställning enligt följande: • Ljudvolym återställs till värde 3. • Tillslagsfördröjning återställs till värde 1, ingen fördröjning. • GewaLink kanaler 16-21 läggs in på funktionstangenterna 1-6. Gör enligt följande för att återställa: 1.

  • Page 10: Inställning Av Tillslagsfördröjning

    Inställning av tillslagsfördröjning Med BigJack har man möjlighet att ställa tillslagsfördröjningen av tangenter, alltså den tid som en tangent måste hållas inne innan funktion erhålles. Tillslagsfördröjningen går att ställa i 6 steg ( = ingen tillslagsfördröjning och = maximal tillslagsfördröjning (0,5 sek). Gör enligt följande: 1.

  • Page 11: Yttre Manöverkontakt

    Snabbguide Lära in sekvenser: , tryck sekvens, , välj plats för sekvens. Yttre manöverkontakt Till BigJack är det möjligt att ansluta yttre manöverkontakter som påverkar tangent 1-6. Manöverkontakterna ansluts till ingångarna på framsidan med 3,5 mm teleproppar. Rengöring BigJack görs rent med en mycket hårt urvriden trasa som doppats i vatten med lite diskmedel i.

  • Page 12: Tillbehör

    Tillbehör Tillbehör som medföljer BigJack Antal Art. nr Benämning Beskrivning 1 st ------- Noteringsark BigJack A4-ark för notering av inlärda kanaler Övriga tillbehör till BigJack Art.nr Benämning Beskrivning 8362 Batteri LR6 1,5 V Alkaline Tekniska data ca 10 µA Strömförbrukning i vila: Strömförbrukning vid ca 35 mA (GewaLink-kanal) sändning:...

  • Page 13: Överensstämmelse Med Medicintekniska Direktivet

    Överensstämmelse med Medicintekniska Direktivet IR-6SP BigJack marknadsförs som ett tekniskt hjälpmedel för rörelsehindrade och uppfyller kraven i Medicintekniska direktivet 93/42/EEC vilket t ex inkluderar relevanta krav för EMC och elektrisk säkerhet.

  • Page 14: Gb Manual Bigjack Ir-6Sp

    Manual BigJack IR-6SP Introduction BigJack is a large and robust remote control unit to which external control switches can be connected. It can be programmed, which means that it is possible to "teach" it IR codes from other remote control units, such as those used for TVs, videos, stereo units and toys.

  • Page 15: Description Of Symbols

    The figure shows different names and functions that are described in the text. Fig 1 Function buttons 1-6 Programming button Red and green indicator (Reset) lamp Fig 2 IR-sensor 1 2 3 4 5 6 Sensor Indication Input 1-6 for external Indicator lamp control switches Certain basic settings have the following factory defaults when BigJack is delivered:...

  • Page 16: Inserting The Batteries

    Inserting the Batteries Unscrew the screws as shown in Figure 3 using a Philips screwdriver. Remove the upper part and insert four 1.5 V alkaline batteries of type LR6. Insert the batteries with the correct polarity as shown on the bottom of the battery compartment. It is important to use alkaline batteries that are protected from leakage and that have a long lifetime.

  • Page 17: Programming

    It is this remote control unit that is to be used when teaching BigJack the IR channels. Other appliances such as lamps, hall telephones, telephones and automatic door openers do not have such a remote control unit. Gewa AB supplies solutions that make it possible to control such appliances. Contact Gewa AB or a representative of Gewa in such cases.
  • Page 18 4. Press and release the button on BigJack on which the IR channel is to be placed. The red and green indicator lamp now lights with a steady light. 5. Press and hold down the button on the remote control unit that is to be taught to BigJack.

  • Page 19: Reset To Factory Defaults

    Reset to Factory Defaults It is possible to reset all of BigJack's buttons and settings to the factory defaults, shown below: • Sound volume reset to value 3. • Delay time reset to value 1, no delay. • GewaLink channels 16-21 programmed to the function buttons 1-6. Proceed as follows to reset to factory defaults: 1.

  • Page 20: Setting Delay Time

    Setting delay time It is possible to set the delay time for BigJack, the time that a button must be held down before a response is obtained. The delay time can be set to one of six values = no delay time and = maximal delay time (0.5 sec).

  • Page 21: External Control Switches

    6. Select the button on which the sequence is to be stored (do not select 5 or 6). The indicator lamp on button 1 flashes green to show that the process is complete. Quick guide Learning sequences: , press the sequence, , select the button for the sequence.

  • Page 22: Accessories

    Accessories Accessories included with BigJack Quantity Art. no. Name Description ------- Note sheet BigJack A4 sheet for recording programmed channels Other accessories for BigJack Art. no. Name Description 8362 Battery LR6 1.5 V Alkaline Specifications Current drawn during stand-by: approx. 10 µA Current drawn transmitting: approx.

  • Page 23: Compliance With The Medical Device Directive

    Compliance with the Medical Device Directive IR-6SP BigJack is marketed as a technical aid for persons with physical disease and it satisfies the requirements of the Medical Device Directive 93/42/EEC. These include requirements for EMC and for electrical safety.

  • Page 24: De Manual Bigjack Ir-6Sp

    Manual BigJack IR-6SP Einleitung BigJack ist ein großer und robuster IR- Sender, woran Sie äußere Funktionsschalter anschließen können. Außerdem ist er programmierbar, so daß Sie IR- Code von anderen Fernsteuerungen wie z.B. TV, Video, Stereo und Spielsachen „einlernen“ können. Der Sender ist besonders geeignet für Personen mit kognitiven und motorischen Behinderungen, wobei große und deutliche Funktionsschalter die...

  • Page 25: Zeichenerklärung

    Das Bild zeigt die verschiedenen Bezeichnungen und Funktionen, die im Text genannt werden. Fig. 1 Funktionstasten1-6 Programmierknopf Rote und grüne (Reset) Indikatorlampen Fig. 2 IR-Sensor 1 2 3 4 5 6 Sensor Indication Eingänge 1-6 für äußere Indikatorlampe Funktionstasten Der BigJack wird mit folgenden Grundeinstellungen ausgeliefert: •...

  • Page 26: Batterien Einsetzen

    Batterien einsetzen Lösen Sie die Schrauben gemäß Fig. 3 mit einem Kreuzschraubenzieher. Nehmen Sie danach das Oberteil ab und legen Sie 4 St 1,5V Alkaline Batterien Typ LR6 entsprechend der Markierung ein. Es ist wichtig, daß Sie Alkaline- Batterien benutzen, weil diese nicht auslaufen und außerdem eine lange Betriebsdauer haben. Abschließend drücken Sie auf den Programmierknopf.

  • Page 27: Programmierung

    Steuern der vielseitigen Funktionen. Dieser Sender wird benutzt zum Einlernern der IR- Kanäle in den BigJack. Andere Geräte wie Lampen, Gegensprechanlagen, Telefone und Türantriebe besitzen keine Fernsteuerungen. Gewa AB bietet Lösungen an, die es ermöglichen auch diese Geräte zu steuern. In diesem Fall nehmen Sie bitte Kontakt mit Gewa AB oder deren Wiederverkäufer auf.
  • Page 28 Fig. 5 Programmierknopf IR-Sensor Grüne und rote Indikatorlampe Fremdsender für z.B. TV, Video, Stereo. 1. Drücken Sie kurz die Taste auf BigJack wo der IR- Kanal gespeichert werden soll. Die rote und grüne Indikatorlampe leuchten nun mit festem Schein. 2. Drücken und halten Sie die Taste auf dem Fremdsender, die eingelernt werden soll.

  • Page 29: Wiederherstellung Zur Grundeinstellung

    Wiederherstellung zur Grundeinstellung Bei BigJack besteht die Möglichkeit alle Tasten und Einstellung mit folgenden Werten wieder in die Grundeinstellung zurück zu setzen: • Akustisches Signal auf den Wert 3. • Die Anschlagsverzögerung auf den Wert 1, keine Verzögerung. • GewaLink Kanäle 16-21 werden auf die Tasten 1-6 gelegt. Zur Wiederherstellung verfahren Sie folgendermaßen: 1.

  • Page 30: Einstellung Der Anschlagsverzögerung

    Einstellung der Anschlagsverzögerung Bei BigJack besteht die Möglichkeit eine Anschlagsverzögerung der Tasten und Funktionsschaltern einzustellen. Also die Zeit, in der die Taste gedrückt wird bis die Funktion geschieht. Die Anschlagsverzögerung kann in 6 Schritten eingestellt werden = keine Anschlagsverzögerung und = maximale Anschlagsverzögerung (0,5 Sek.).

  • Page 31: Äußere Funktionstasten

    4. Drücke auf gleichzeitig. 5. Drücke auf 6. Wähle die Taste, worauf die Sequenz gespeichert werden soll (nicht die Tasten 5 oder 6). Die Indikatorlampe auf der Taste 1 blinkt grün beim Beenden des Vorgangs. Kurzfassung Sequenz einlernen: , drücke Sequenz , wähle Platz für die Sequenz.

  • Page 32: Kurzfassungen Gesammelt

    Kurzfassungen gesammelt Kanäle einlernen Einlernen: , wähle Taste auf BigJack, drücke auf Fremdsender, beende mit Einstellung der Anschlagsverzögerung = keine Anschlagsverzögerung und = maximale Anschlagsverzögerung Grundeinstellung = keine Anschlagsverzögerung. Wiederherstellung zur Grundeinstellung Einstellung des akustischen Signals = kein Signal und = maximale Lautstärke.

  • Page 33: Zubehör

    Zubehör Zubehör im Lieferungsumfang Anzahl Art. Nr Bezeichnung Beschreibung 1 St ------- Aufzeichnungsbogen A4-Bogen für Notizen der BigJack eingelernten Kanäle Übriges Zubehör für BigJack Art. Nr Bezeichnung Beschreibung 8362 Batterie LR6 1,5 V Alkaline...

  • Page 34: Technische Daten

    Technische Daten ca 10 µA Stromverbrauch in Ruhestellung: Stromverbrauch bei Sendung: ca 35 mA (GewaLink-Kanal) Batterielebensdauer: ca 2 Jahre (200 Sek. Sendung/Tag mit GewaLink-Kanal) Programmierplätze: Druckkraft auf Tastatur: ca 1,5 N (150 gr) Reichweite: 20-30 m (GewaLink-Kanäle) Abmessungen (L x B x H): 140 x 100 x 38 mm Gewicht inkl.

  • Page 35: Konformitätserklärung Zum Medizinproduktegesetz

    Konformitätserklärung zum Medizinproduktegesetz IR-6SP BigJack wird als ein technisches Hilfsmittel für Behinderte vermarktet und entspricht den Ansprüchen des Medizinproduktegesetzes 93/42/EWG, einschließlich den Anforderungen der EMV und der elektrischen Sicherheit.
  • Page 36 Gewa AB 92, SE-191 22 S OLLENTUNA WEDEN : +46 (0)8-594 694 00 • F : +46 (0)8-594 694 19 : info@gewa.se • W : www.gewa.se MAIL Art.no: 808263. Doc: IR-6SP Big Jack SE, GB, DE. Ver: C. Date: 2006-01-23.
