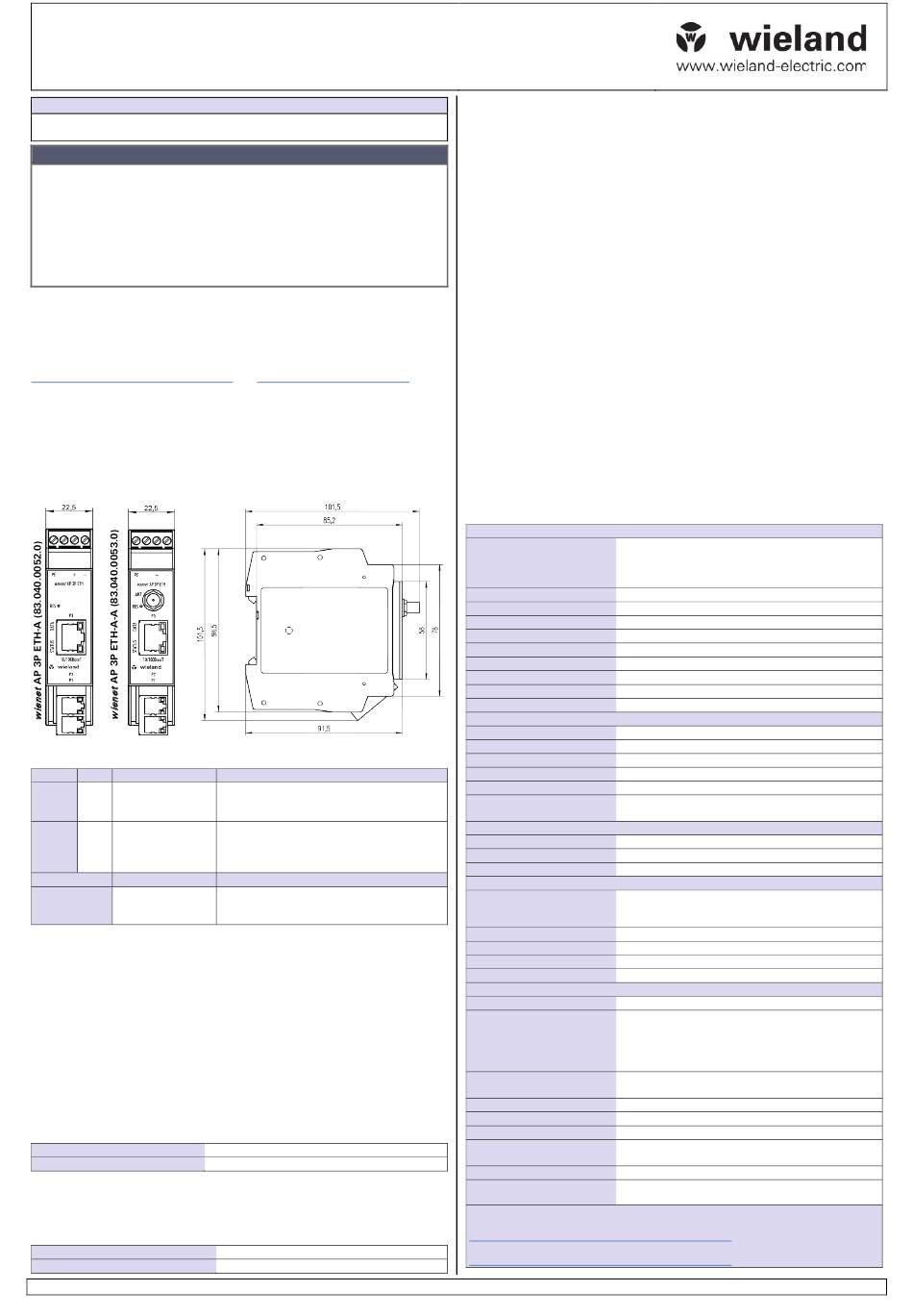

Wieland Wienet AP 3P ETH-A Installation Instructions

Montageanleitung (Original)
wienet
AP 3P ETH-A
AP 3P ETH-A-A
WLAN Access Point mit integriertem 3 Port Switch
Personal, welches dieses Gerät installiert, programmiert, in Betrieb nimmt oder wartet,
muss diese Anleitung gelesen und verstanden haben.
• Das Personal muss gründlich mit allen Warnungen, Hinweisen und Maßnahmen gemäß
dieser Betriebsanleitung vertraut sein.
• Ggf. erforderliche Schutzmaßnahmen und Schutzeinrichtungen müssen den gültigen
Vorschriften entsprechen.
• Beschädigte Produkte dürfen weder installiert noch in Betrieb genommen werden. Im
Falle eines Defekts senden Sie das Gerät zurück an Wieland Electric.
• Nur in spannungsfreiem Zustand anschließen oder trennen!
• Öffnen Sie niemals das Gerät!
• Führen Sie keine Fremdobjekte in das Gerät ein!
• Halten Sie das Gerät von Wasser und Feuer fern!
1 Lizenzinformationen
Dieses Gerät enthält Software von Drittanbietern unter den Lizenzbedingungen der GNU
General Public License Version 2. Sie können diese freie Software unter den Bedingungen
der GNU General Public License ändern oder verteilen. Auf Anfrage erhalten Sie den
Quellcode der unter der GNU General Public License lizenzierten Software. Weitere Hinwei-
se finden Sie z. B. unter:
https://dev.openwrt.org/browser/trunk/LICENSE
2 Funktionsbeschreibung
wienet
Der AP 3P ETH ist ein WLAN Access Point für drahtlos kommunizierende Geräte,
der auch als Repeater konfiguriert werden kann. Weiterhin kann er an Geräte angeschlos-
sen werden, die über keinen eigenen WLAN-Adapter verfügen. Aufgrund des integrierten
3-Port-Switch (Port P1, P2, P3) können bis zu drei Geräte angeschlossen werden. Er ist im
Auslieferungszustand mit Werkseinstellungen versehen und betriebsbereit. Über eine
integrierte Weboberfläche kann er für die jeweiligen Anforderungen konfiguriert werden.
Der Zugang ist per LAN oder WLAN möglich.
3 Anzeige- und Bedienelemente
LED Farbe Beschreibung
STATUS grün LED > 10 sec. aus
P1, P2, LED blinkt
P3 LED leuchtet
DATA gelb LED > 10 sec. aus
P1, P2,
P3 LED leuchtet
LED flackert
Taster Beschreibung
RES RES < 3 sec. drücken
RES 5-30 sec.
drücken
Die LEDs sind in den RJ-45 Buchsen der Ports P1, P2 und P3 integriert. Die drei grünen
LEDs sind parallelgeschaltet und leuchten immer gemeinsam. Nach dem Einschalten der
Versorgungsspannung dauert es ca. 10 Sekunden bis die grünen LEDs blinken, nach
weiteren ca. 25 Sekunden leuchten die grünen LEDs. Blinken die grünen LEDs, ist der
wienet AP 3P noch nicht betriebsbereit (Bootvorgang oder Neustart), leuchten sie dauernd
ist das Gerät betriebsbereit (Status o.k.). Die drei gelben LEDs sind dem jeweiligen Port
zugeordnet und zeigen dessen Zustand an. Nach dem Einschalten der Versorgungsspan-
nung leuchten die gelben LEDs kurz auf. Wenn eine LAN Verbindung besteht, zeigen die
gelben LEDs die Verbindung (gelbe LED leuchtet) und die Aktivität (gelbe LED flackert) an.
4 Verbindung mit dem Access Point
Damit eine Netzwerkverbindung hergestellt werden kann, muss sich Ihr PC im gleichen
Netzwerk befinden!
4.1 Zugriff per Netzwerkkabel
1. Versorgungsspannung anlegen.
2. Verbinden Sie Ihren PC via Ethernetkabel mit dem
3. Stellen Sie die IP-Adresse des Netzwerkadapters am PC manuell ein:
IP-Adresse
Netzwerkmaske
4.2 Zugriff per WLAN
1. WLAN-Antenne anschließen (ANT, nur 83.040.0053.0).
2. Versorgungspannung anlegen.
3. WLAN-Verbindung am PC aktivieren und mit dem WLAN Netzwerk verbinden.
4. Stellen Sie die IP-Adresse des Netzwerkadapters am PC wie unter 4.1, 3. ein:
SSID
Passwort
Doc. # BA001150 – 12/2017 (Rev. B)
83.040.0052.0
83.040.0053.0
H IN W EIS
W A R N U N G
oder http://www.gnu.org/licenses/gpl-2.0
Funktion
Keine Spannungsversorgung vorhanden
Der Access Point wird gestartet
Der Access Point ist betriebsbereit
Keine Spannungsversorgung vorhanden bzw.
RJ-45-Buchse nicht verbunden
RJ-45-Buchse verbunden ohne Aktivität
RJ-45-Buchse verbunden mit Aktivität
Funktion
Neustart
Neustart mit Werkseinstellungen
wienet
AP 3P (Port „P1, P2 oder P3").
192.168.1.2 − 192.168.1.254
255.255.255.0
wienet-AP-3P
wienet123
Wieland Electric GmbH
Brennerstraße 10-14
96052 Bamberg
Tel.: +49 (951) 9324-0
Fax: +49 (951) 9324-198
Internet: www.wieland-electric.com
Email: info@wieland-electric.com
5 Zugriff auf die Weboberfläche des Access Point
Der wienet AP 3P wird über ein Web-Interface via Web-Browser konfiguriert und ist wie
folgt erreichbar:
1. Folgende URL im Browser aufrufen: http://192.168.1.1
2. Geben Sie auf der sich öffnenden Seite folgendes Passwort ein: root
Sie befinden Sich jetzt auf der Weboberfläche des
möglich sein, dann überprüfen Sie bitte die Proxy-Einstellungen des verwendeten Brow-
sers. Bitte keinen Proxy wählen!
6 Individuelle Konfiguration
Der wienet AP 3P ist im Auslieferungszustand mit Werkseinstellungen versehen und betriebs-
bereit. Die individuelle Konfiguration erfolgt über die Weboberfläche. Es wird empfohlen, die
Erstkonfiguration über eine der LAN-Schnittstellen des Gerätes vorzunehmen.
Ändern Sie zu Ihrer Sicherheit das Passwort für den Zugriff auf die Weboberfläche, die ESSID
und das WLAN-Passwort, sowie bei Bedarf den Hostnamen, den Ländercode und die Sprache.
Die IP-Adresse muss im Auslieferungszustand manuell geändert werden. Sie können den
wienet AP 3P auch als DHCP Client (bezieht IP-Adresse vom DHCP-Server) oder als DHCP
Server (verteilt IP-Adressen an angeschlossene DHCP-Clients) konfigurieren.
Speichern: Änderungen werden in der Weboberfläche übernommen.
Speichern & Anwenden: Änderungen werden zusätzlich auf das Gerät übertragen.
Wenn verbindungsrelevante Änderungen vorgenommen wurden (z. B. ESSID, IP-Adresse,
Passwort oder WLAN Schlüssel), dann ist der Zugriff auf die Weboberfläche erst wieder
möglich, wenn Sie sich mit den neuen Einstellungen verbinden und erneut anmelden.
7 Werkseinstellungen laden (Reset)
Mit dem Taster "RES" links oben über dem Port P3, können die Werkseinstellungen inkl.
der IP-Adresse und den Zugangsdaten wiederhergestellt werden.
Drücken Sie den Taster "RES" (z. B. mit Hilfe einer Büroklammer) für 5 ̶ 30 Sekunden während
wienet
der AP 3P betriebsbereit ist. Warten Sie anschließend bis die grünen LEDs durchge-
hend leuchten (nach ca. 35 Sekunden). Der
8 Technische Daten
Betriebsspannungsanschluss
Anschlussart
Bemessungsspannung
Spannungsbereich
Bemessungsstrom ca.
Bemessungsleistung ca.
Verpolschutz
PE-Anschluss
Anschlussquerschnitt
Anzugsdrehmoment
Abisolierlänge
WLAN
Wireless LAN-Standard
Frequenz
Sendeleistung
Datenrate
Sicherheit
Antenne 83.040.0052.0
83.040.0053.0
LAN Ports
Anschlussart
Medium
Schirmung / Erdung
Umweltbedingungen
Einsatzbereich
Betriebsumgebungstemperatur -5 ... +55 °C
Lagertemperatur
Relative Luftfeuchtigkeit
Betauung
Montage
Montageart
Einbaulage 83.040.0052.0
83.040.0053.0
Gewicht 83.040.0052.0
83.040.0053.0
Abmessungen
Breite
Höhe
Tiefe 83.040.0052.0
83.040.0053.0
Normen
Zubehör für 83.040.0053.0
Link zur EG-Konformitätserklärung und weiteren Informationen:
83.040.0052.0
https://eshop.wieland-electric.com/product/83.040.0052.0
83.040.0053.0
https://eshop.wieland-electric.com/product/83.040.0053.0
wienet
AP 3P ETH-A
wienet
AP 3P. Sollte ein Öffnen nicht
wienet AP 3P ist jetzt wieder betriebsbereit.
steckbare Buchsenleiste mit Schraubklemmen, 4polig,
Farbe grün
+ / − = Anschluss für Betriebsspannung
PE = Anschluss für Schirmerdung
24 V DC
9 ... 28 V DC
62,5 mA (bei 24 V DC)
1,5 W (bei 24 V DC)
ja
ja, für Schirmerdung
0,14 ... 2,5 mm²
0,5 ... 0,7 Nm
7 mm
IEEE 802.11 n/g/b
2,4 ... 2,4835 GHz
< 100 mW
max. 150 Mbit/s
WEP, WPA-PSK, WPA2-PSK
Integriert
RP-SMA-Buchse für externen Antennenanschluss
RJ-45 Buchse, Ports P1, P2 und P3
Twisted pair 10/100BaseT
PE-Anschluss (am Betriebsspannungsanschluss)
für feste Installation in geschlossenen Gehäusen, Vertei-
lern und Schaltschränken, in Innenräumen und trocke-
nen Räumen, wettergeschützt, ungeregelt
-20 ... +60 °C
5 % ... 93 %
nicht zulässig
Montage auf Tragschiene TH 35 ̶ 7,5
Aufgrund der integrierten Antenne vorzugsweise am
Anfang oder Ende der Tragschiene, nicht in Metallge-
häusen.
Beliebig, auch Metallgehäuse; Platzierung der externen
Antenne außerhalb des Gehäuses
ca. 106 g
ca. 110 g
22,5 mm
101,5 mm
91,5 mm
101,5 mm
EN 61000-6-2, EN 300328, EN 301489-1
WLAN-Magnetfußantenne Art.-Nr. F0.000.0037.4 (nicht
im Lieferumfang erhalten)
DE
