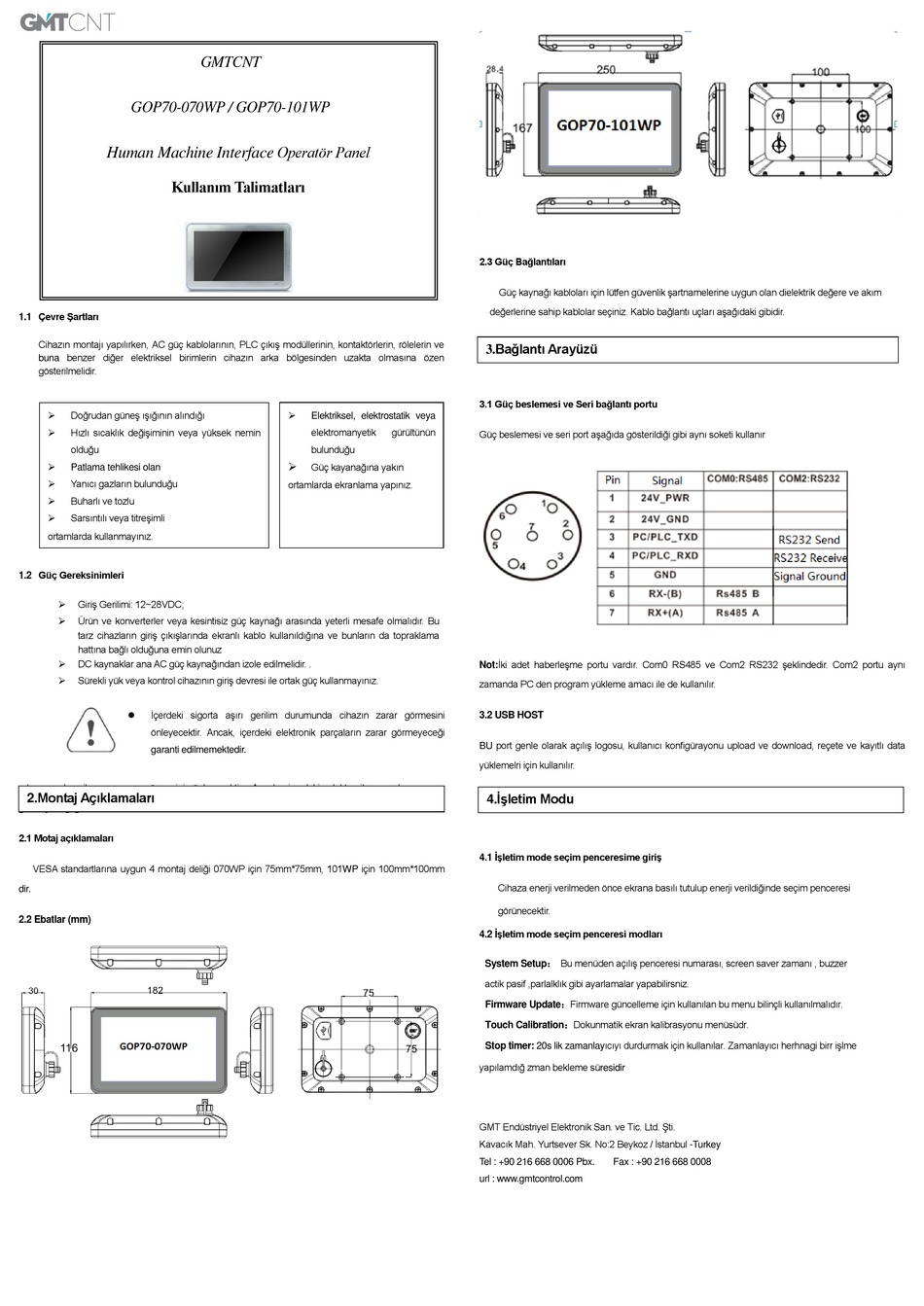

GMTCNT GOP70-101WP Installation Instructions

GOP70-070WP / GOP70-101WP
Human Machine Interface
Kullanım Talimatları
1.1 Çevre Şartları
Cihazın montajı yapılırken, AC güç kablolarının, PLC çıkış modüllerinin, kontaktörlerin, rölelerin ve
buna benzer diğer elektriksel birimlerin cihazın arka bölgesinden uzakta olmasına özen
gösterilmelidir.
 Doğrudan güneş ışığının alındığı
 Hızlı sıcaklık değişiminin veya yüksek nemin
olduğu

Patlama tehlikesi olan
 Yanıcı gazların bulunduğu
 Buharlı ve tozlu
 Sarsıntılı veya titreşimli
ortamlarda kullanmayınız.

1.2 Güç Gereksinimleri
 Giriş Gerilimi: 12~28VDC;
 Ürün ve konverterler veya kesintisiz güç kaynağı arasında yeterli mesafe olmalıdır. Bu
tarz cihazların giriş çıkışlarında ekranlı kablo kullanıldığına ve bunların da topraklama
hattına bağlı olduğuna emin olunuz
 DC kaynaklar ana AC güç kaynağından izole edilmelidir. .
 Sürekli yük veya kontrol cihazının giriş devresi ile ortak güç kullanmayınız.
 İçerdeki sigorta aşırı gerilim durumunda cihazın zarar görmesini
önleyecektir. Ancak, içerdeki elektronik parçaların zarar görmeyeceği
garanti edilmemektedir.
durumunda cihazın zarar görmesini önleyecektir. Ancak, içerdeki elektronik parçaların zarar
2.Montaj Açıklamaları
görmeyeceği garanti edilmemektedir
2.1 Motaj açıklamaları
VESA standartlarına uygun 4 montaj deliği 070WP için 75mm*75mm, 101WP için 100mm*100mm
dir.
2.2 Ebatlar (mm)
GMTCNT
Operatör Panel

Elektriksel, elektrostatik veya
elektromanyetik
bulunduğu

Güç kayanağına yakın
ortamlarda ekranlama yapınız.
2.3 Güç Bağlantıları
Güç kaynağı kabloları için lütfen güvenlik şartnamelerine uygun olan dielektrik değere ve akım
değerlerine sahip kablolar seçiniz. Kablo bağlantı uçları aşağıdaki gibidir.
3.Bağlantı Arayüzü
3.1 Güç beslemesi ve Seri bağlantı portu
gürültünün
Güç beslemesi ve seri port aşağıda gösterildiği gibi aynı soketi kullanır
Not:İki adet haberleşme portu vardır. Com0 RS485 ve Com2 RS232 şeklindedir. Com2 portu aynı
zamanda PC den program yükleme amacı ile de kullanılır.
3.2 USB HOST
BU port genle olarak açılış logosu, kullanıcı konfigürayonu upload ve download, reçete ve kayıtlı data
yüklemelri için kullanılır.
4.İşletim Modu
4.1 İşletim mode seçim penceresime giriş
Cihaza enerji verilmeden önce ekrana basılı tutulup enerji verildiğinde seçim penceresi
görünecektir.
4.2 İşletim mode seçim penceresi modları
System Setup： Bu menüden açılış penceresi numarası, screen saver zamanı , buzzer
actik pasif ,parlalklık gibi ayarlamalar yapabilirsniz.
Firmware Update：Firmware güncelleme için kullanılan bu menu bilinçli kullanılmalıdır.
Touch Calibration：Dokunmatik ekran kalibrasyonu menüsüdr.
Stop timer: 20s lik zamanlayıcıyı durdurmak için kullanılar. Zamanlayıcı herhnagi birr işlme
yapılamdığ zman bekleme süresidir
GMT Endüstriyel Elektronik San. ve Tic. Ltd. Şti.
Kavacık Mah. Yurtsever Sk. No:2 Beykoz / İstanbul -Turkey
Tel : +90 216 668 0006 Pbx.
url : www.gmtcontrol.com
Fax : +90 216 668 0008
