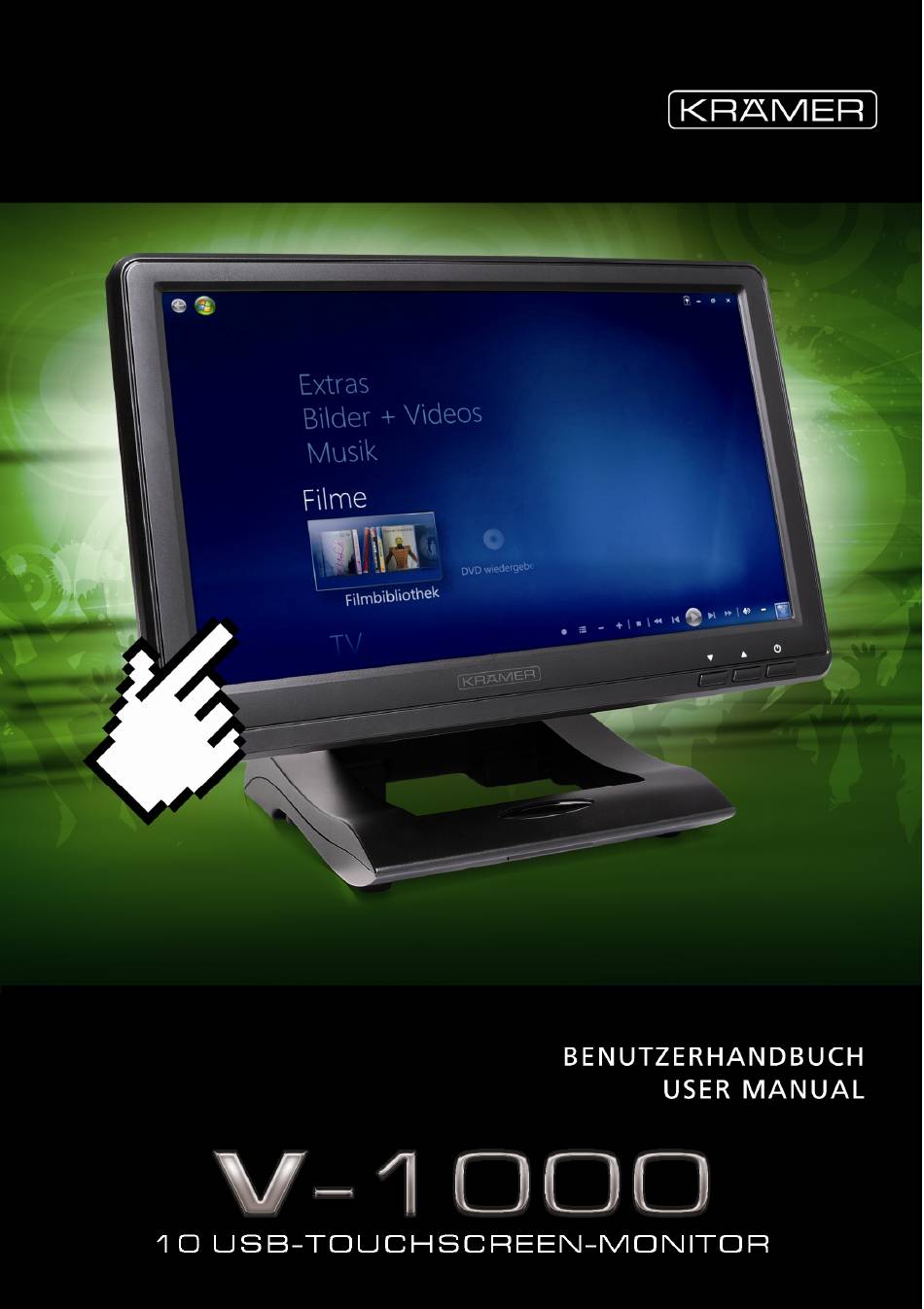

Kramer V-1000 User Manual

10 usb touchscreen monitor
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the V-1000 and is the answer not in the manual?

Questions and answers

Summary of Contents for Kramer V-1000

  • Page 2 Krämer V-1000 Handbuch/User manual Impressum Krämer Automotive Software GmbH Am Heilbrunnen 47 D-72766 Reutlingen Telefon Deutschland: +49 (0) 7121/5151-0 www.kraemer-automotive.com support@kraemer-automotive.com Stand 02/2010 © Copyright 2009 Krämer Automotive Software GmbH Alle in diesem Dokument erwähnten Programme und Bezeichnungen sind unter Umständen ebenfalls eingetragene Marken beziehungsweise Warenzeichen der Herstellerfirmen und dürfen nicht gewerblich oder in...

  • Page 3: Table Of Contents

    Krämer V-1000 Handbuch/User manual Inhalt Einleitung..................5 Herzlichen Glückwunsch… ............ 5 Rechtliche Hinweise ............... 5 1.2.1 Aktualität und Änderungen..........5 1.2.2 Haftung und anwendbares Recht ........5 1.2.3 Gewährleistung ..............5 1.2.4 Ansprüche bei der Verletzung der Gewährleistung ... 6 1.2.5...
  • Page 4 Krämer V-1000 Handbuch/User manual Content Safety instructions..............19 Power source ............... 19 Handling ................19 Product features................20 Connections and installation............. 21 USB connection..............21 System requirements ............21 Using the software..............21 Installing monitor driver (Auto run) ........21 USB monitor display setting............

  • Page 5: Einleitung

    Krämer V-1000 Handbuch/User manual 1 Einleitung 1.1 Herzlichen Glückwunsch… …dass Sie sich mit dem Monitor V-1000 für ein Qualitätsprodukt der Krämer Automotive Software GmbH entschieden haben. Die Gütesiegel stehen für dokumentierte, getestete und funktionierende Produkte. 1.2 Rechtliche Hinweise 1.2.1 Aktualität und Änderungen Aufgrund der ständigen Weiterentwicklung unserer Produkte können die...

  • Page 6: Ansprüche Bei Der Verletzung Der Gewährleistung

    Krämer V-1000 Handbuch/User manual Handlungen oder sonstige Ereignisse die außerhalb zumutbarer Ein- flussnahme der Krämer Automotive Software GmbH liegen. 1.2.4 Ansprüche bei der Verletzung der Gewährleis- tung Die Krämer Automotive Software GmbH wird das Gerät kostenlos nach- liefern oder nachbessern, falls sich Ansprüche aus der Verletzung der Gewährleistung ergeben.

  • Page 7: Sicherheitshinweise

    Krämer V-1000 Handbuch/User manual 2 Sicherheitshinweise Zu Ihrem eigenen Schutz und zur Vermeidung von Gerätedefekten empfehlen wir diese Sicherheitshinweise zu beachten. Lesen Sie diese Hinweise sorgfältig durch und verwenden Sie das Produkt entsprechend seiner Bestimmung. 2.1.1 Stromversorgung Bitte verwenden Sie ausschließlich das mitgelieferte USB-Kabel (DC 5V, 500mA).

  • Page 8: Beschreibung Der Funktionen

    Krämer V-1000 Handbuch/User manual 3 Beschreibung der Funktionen Der V-1000 USB-Monitor findet vielseitige Anwendung als Zusatzdisplay und platzsparende Desktoperweiterung für Videokonferenzen, Instant Messenger, Newsticker, Börsenticker, Grafik- und Bildbearbeitung und vieles mehr. Das Gerät hat folgende Funktionen/Anschlüsse: 1. Helligkeit + 2. Helligkeit –...

  • Page 9: Installation Und Anschlüsse

    Krämer V-1000 Handbuch/User manual 4 Installation und Anschlüsse 4.1.1 Anschluss Der V-1000 benötigt ausschließlich das mitgelieferte USB-Kabel um betrieben zu werden, welches mit dem vorgesehenen USB-Anschluss am Gerät verbunden wird. Ausnahme: Der USB-Betrieb ist nur bis zu einer Kabellänge von 3 Metern garantiert. Darüber hinaus muss das Gerät mit einem zusätzlichen Netzgerät mit Strom versorgt werden.
  • Page 10 Krämer V-1000 Handbuch/User manual • Klicken Sie auf folgendes Icon • Akzeptieren Sie die Nutzungsbedingungen • Wenn die Installation abgeschlossen ist und das Gerät erkannt wird, erscheint das Icon für die Geräteeinstellungen in der Taskleiste des Betriebssystems • Nach der Installation des Gerätetreibers führen Sie bitte folgen- de Schritte zur Einstellung des Gerätes aus...

  • Page 11: Display-Einstellungen

    Krämer V-1000 Handbuch/User manual 5 Display-Einstellungen • Nach erfolgreicher Einrichtung des Monitortreibers erscheint das Geräte-Icon in der Taskleiste des Betriebssystems. • Klicken Sie auf das Geräte-Icon in der Taskleiste und es er- scheint das Einstellungsmenü für die Farbeinstellungen, Drehen etc.

  • Page 12: Systemanforderungen Und Einschränkungen

    Krämer V-1000 Handbuch/User manual 6 Systemanforderungen und Ein- schränkungen Betriebssysteme: • Windows XP Service Pack 1 und älter: wird nicht unterstützt Service Pack 2 und neuer: wird unterstützt • Windows 2000 Service Pack 3 und älter: wird nicht unterstützt Service Pack 4 und neuer: wird unterstützt •...

  • Page 13: Installieren Der Touchfunktion

    Krämer V-1000 Handbuch/User manual 7 Installieren der Touchfunktion • Installieren Sie den Touch-Controller (die Installationsdateien hierzu finden Sie auf der mitgelieferten CD-ROM) • Mit einem Rechtsklick auf den Touch-Controller in der Taskleiste kommen Sie zu den Touchscreen-Einstellungen • Mit der Auswahl „Calibration Utility“ können Sie nun die Kalibrie- rung des Monitors vornehmen •...
  • Page 14 Krämer V-1000 Handbuch/User manual • Berühren Sie den Monitor auf der angezeigten Fläche „Please touch here“ und folgen Sie den weiteren Anweisungen • Zur weiteren Kalibrierung wählen Sie bitte den Punkt „4-point touch calibration“ im Kontextmenü des Touch-Controller aus •...

  • Page 15: Kabelspezifikation

    Krämer V-1000 Handbuch/User manual 8 Kabelspezifikation Anschluss an den Monitor (Daten & Strom) Anschluss an den PC (Touch+Strom) Anschluss an den PC (Strom (zusätzlich)) Bitte schließen Sie beide USB-Stecker an, damit die Funktion garantiert werden kann. 9 Spezifikationen Modellbezeichnung Krämer Automotive V-1000 Auflösung...

  • Page 16: Fehlerbehebung/Faq

    Krämer V-1000 Handbuch/User manual 11 Fehlerbehebung/FAQ Bevor Sie bei Problemen Kontakt mit unserem Support aufnehmen, lesen Sie sich bitte die folgenden Hinweise aufmerksam durch. Sollten diese Hinweise nicht zum gewünschten Ergebnis führen, so wenden Sie sich an unseren Support. •...
  • Page 17 Softwareverwaltung Ihres Betriebssystems. Mehr hierzu erfah- ren Sie im Handbuch Ihres Betriebssystems. • Ich möchte mehrere V-1000 Monitore an meinen Computer an- schließen. Wie viele kann ich an einem Computer betreiben? • Sie können bis zu 6 Monitore an Ihrem Computer betreiben:...
  • Page 18 Beschädigungen des Gerätes kommen kann. • Ich kann meine Treiber-CD nicht mehr finden. Was kann ich tun? • Den Treiber finden Sie auf den Produktseiten des V-1000 unter www.kraemer-automotive.com. • In meinen Anzeigeeinstellungen des Betriebssystems wird der Monitor aufgeführt, obwohl ich diesen ausgeschalten habe.

  • Page 19: Safety Instructions

    Krämer V-1000 Handbuch/User manual 1 Safety instructions These safety instructions must be followed to ensure your safety and prevent property damage. Warning/cautions otherwise, it may result in personal injury or property damage. Make sure to read the instructions carefully and use the product in the correct manner.

  • Page 20: Product Features

    Krämer V-1000 Handbuch/User manual 2 Product features The V-1000 is an USB monitor with only USB cable connection. A user may utilize USB monitor as multiple input/output devices for video con- ference, instant messaging, news and stock casting. 1. Brightness up 2.

  • Page 21: Connections And Installation

    Krämer V-1000 Handbuch/User manual 3 Connections and installation 3.1 USB connection • Emergency power input: USB monitor doesn’t require any addi- tional power source except USB. Emergency power input is for factory or technical service purpose only • USB (mini B type) input: Using provided USB cable, connect your USB monitor with PC 3.2 System requirements...
  • Page 22 Krämer V-1000 Handbuch/User manual • Double click the icon • If you see following message window, select “I agree” to accept the terms of use • When the installation is complete, the USB monitor setting icon appears on your system tray and the connected USB monitor information will pop-up •...

  • Page 23: Usb Monitor Display Setting

    Krämer V-1000 Handbuch/User manual 4 USB monitor display setting • When the USB monitor driver installation is complete, the USB monitor setting icon appears on your system tray • Click-on USB monitor icon then you may see the USB monitor setup menu for screen resolution, colors, rotation, extension and etc.

  • Page 24: System Requirements And Restrictions

    Krämer V-1000 Handbuch/User manual 5 System requirements and restric- tions Operating Systems: • Windows XP Service Pack 1prior: Not supported Service Pack 2 or after: Supported • Windows 2000 Service Pack 3 prior: Not supported Service Pack 4 or after : supported •...

  • Page 25: Touch Function Instruction

    Krämer V-1000 Handbuch/User manual 6 Touch function instruction • Install Touch controller • Touch setting: right click task bar, pop-up menu • pop-up below dialog box when selected "calibration utility" • click “monitor mapping" and it shows...
  • Page 26 Krämer V-1000 Handbuch/User manual • Use for touch screen: touch "Please touch here” for activating touch function • Select "4-point touch calibration" to calibrate touch function (operating within 15 seconds), long-touch the points until "OK"...

  • Page 27: Cable Specification

    Krämer V-1000 Handbuch/User manual 7 Cable specification Connect PC cable, power & data Connect USB monitor cable Connect PC branch cable(power) Please plug both USB ports when operating device to ensure power supply. 8 Specification Model Name Krämer Automotive V-1000...

  • Page 28: Troubles Shooting/Faq

    Krämer V-1000 Handbuch/User manual 10Troubles shooting/FAQ Before calling for assistance, please read carefully below. If you do need assistance, please call local service center or contact your desire • No image on screen, I cannot turn on the USB monitor •...
  • Page 29 Krämer V-1000 Handbuch/User manual • I cannot run 3D graphic game with USB monitor screen. • USB monitor is using USB 2.0 interface (480Mbps) for video data transfer. Therefore any program that requires 3D high speed graphic acceleration cannot be displayed properly.
  • Page 30 Krämer V-1000 Handbuch/User manual • USB monitor information remains in my “Display properties” even after disconnect or power off the USB monitor. • The deactivated USB information implies power off or discon- nected USB monitor status. To delete the deactivated monitor information, please uninstall ‘Displaylink Core software’...
