Nicols CONTROL 24 Instruction Manual

Nicols CONTROL 24 Instruction Manual

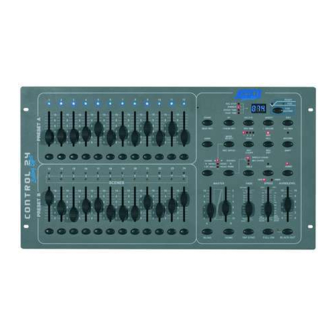

Lighting controller 24 channels
Hide thumbs Also See for CONTROL 24:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Manual de instrucciones
CONTROL 24
Consola de iluminación 24 canales
1

Advertisement

loading

Related Manuals for Nicols CONTROL 24

Summary of Contents for Nicols CONTROL 24

  • Page 1 Manual de instrucciones CONTROL 24 Consola de iluminación 24 canales...
  • Page 2 Introducción Esta consola de iluminación de 24 canales dispone de varias funciones: - Control por microprocesador: ideal para controlar una iluminación clásica. - Memoria activa en caso de ausencia de alimentación general. - Controlable en DMX 512 y Midi. - Edición de las memorias (Edición posible de 48 memorias de 4500 pasos). - Varios modos de restitución de las memorias en modo AUDIO, VELOCIDAD y BPM.
  • Page 3 1 – Especificaciones técnicas Alimentación: 12 V – 18 V / 500 mA Salida DMX : XLR hembra 3 contactos Modo MIDI : DIN 5 contactos Fusible : T- 0,5 A / 250 V / 5 x 20 mm Adaptador: AC 230 V / 50 Hz / DC 12 V / 500 mA Dimensiones : 482 x 264 x 85 mm Peso: 4,3 kg 2 –...
  • Page 4 7. Botón FLASH 13-24: estos 12 botones se utilizan para conectar individualmente los canales a máxima potencia. Estos botones sirven también para el modo programación. 8. Potenciómetro MASTER A: Este potenciómetro controla la totalidad de las salidas de todos los canales. 9.
  • Page 5 27. EDIT o ALL REV: El botón EDIT se utiliza para activar el modo EDIT. ALL REV se utiliza para cambiar el sentido de desplazamiento de todas las memorias. 28. % o 0-255: La función INSERT añade uno o varios pasos de secuencia en una escena. La pantalla de los valores de las salidas se puede configurar entre 0% y 255%.
  • Page 6 ATENCIÓN: en la primera utilización el código de acceso es 1, 6, 6, 8. Este código puede cambiarse para proteger sus programas. b – Seguridad de los programas Para proteger el acceso de los programas, puede cambiar el código de acceso. 1 –...
  • Page 7 d – Borra todas las memorias 1 - Pase en modo grabación. 2 - Utilice el botón PAGE para seleccionar el banco de memorias que quiera borrar. 3 - Teniendo el botón EDIT pulsando, pulse el botón FLASH (13 a 24) dos veces 4 - Suelte los dos botones, todos los LED parpadean para indicar que la memoria esta borrada.
  • Page 8 2 – Seleccione una memoria como explicado anteriormente. 3 – Pulse el botón para encender el LED correspondiente que indica que el modo AUDIO esta activado. 4 – Utilice el potenciómetro AUDIO LEVEL para ajustar la sensibilidad de la detección musical. 5 –...
  • Page 9 e – Emisión de una señal MIDI Pulse el botón FLASH 4 tres veces manteniendo pulsado el botón RECORD, la pantalla indica «OUT» para indicar que la consola esta lista para emitir señales MIDI. NOTA: 1 – Durante el envió de las señales MIDI, todas las otras funciones de la consola dejan de funcionar. Todas las funciones se activaran cuando la emisión esté...
  • Page 10 F – DIFERENTES FUNCIONES Invertir el desfile de una memoria. 1. Invertir el desfile de todas las memorias: Pulse el botón ALL REV, todas las memorias cambian de sentido de desplazamiento. 2. Cambio de sentido de desplazamiento de todas las secuencias controladas por velocidad. Pulse el botón CHASE REV.
  • Page 11 Pantalla del DIMMER. 1. La pantalla a segmentos se utiliza para dispensar informaciones relativas a la intensidad de los canales seleccionados o a los valores DMX. 2. Para cambiar la unidad de lectura de 0% a 255%: Pulse y mantenga el botón SHIFT pulsado, pulse el botón 0% o 255% para seleccionar una unidad de visualización de las salidas DMX.
  • Page 12 Instructions manual CONTROL 24 Lighting controller 24 channels...
  • Page 13 Introduction It is a microprocessor controlled system that is fully DMX-512 and MIDI compatible .The scene setter is a 24 channel DMX-512 and standard MIDI controller. 48 sets of program can be programmed in 4 pages and the total steps can not be more than 4500. We strongly recommend that you take time to read this manual fully before you attempt to use the controller.
  • Page 14 1 – Technical Specifications Power input DC 12V-18V 500Ma DMX output 3Pin FEMALE XLR Midi single 5Pin DIN Fuse (internal) T-0.5A 250V 5x20MM Dimensions : 482X264X85MM Adaptor AC~230V 50Hz, DC 12V, 500mA Weight 4.3 kg 2 – Controls and functions 1.

  • Page 15: Single Preset

    14. SPEED SLIDER: move to adjust chasing speed. 15. FULL ON KEY: when activated, whole channel output will be maximum and disable BLACK OUT. 16. AUDIO LEVEL SLIDER: move to adjust the sensitivity of audio. 17. BLACK OUT KEY: the key will force all DMX to “0”. 18.

  • Page 16: Clear Memory

    1) Press and hold RECORD KEY. 2) Press FLASH 1 FLASH 4 FLASH 2 FLASH 3 IN SEQUENCE. 3) Release RECORD. 3. CLEAR MEMORY 1) Press RECORD key, and then press REC CLEARR KEY. 2) Release RECORK and REC CLEAR at a time. 4.
  • Page 17 1) Press MODE SELECT TO litht CHASE SCENES led. 2) Press PAGE to light the desired page led. 3) Mode MASTER B slider to max. position. 4) Move desired scene channel slider to min; then move it up, the program is selected and executed.

  • Page 18: Receive File Dump

    18. RECEIVE FILE DUMP 1) Press and hold RECORD. 2) Press 3rd FLASH KEY 3times, then release RECORD, when IN appears on display, it is ready to receive file dump. 3) All other operations are void when receiving file dump. It will withdraw receiving file dump automatically when receiving is over or mistakes is occurred.
  • Page 19 NOTE: when sending file dump in open loop mode, you should set up receiving mode for the receiver, otherwise receiving is disable. 7) When the power voltage is too low, the display shows LOP, now you should check whether the power is OK. It is normal that LOP is appeared for a short while just after power is turned on. 21.
