Hinston RD1720M Manual

Plus fm-rds, 5w/5w x 2 power output
Hide thumbs
Table of Contents

Advertisement

Quick Links


















RD1720 MMi – R6, All right @ Hinston Electronics Co., Ltd.
Hinston Electronics Co., Ltd. MMi for RD‐1720M/RD‐1720S



RD1720M, 5W power output



RD1720S , 5W x 2 power output
RD1720M/RD1720S Internet Radio plus FM‐RDS



1
4/25/2018

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RD1720M and is the answer not in the manual?

Questions and answers

Related Manuals for Hinston RD1720M

Summary of Contents for Hinston RD1720M

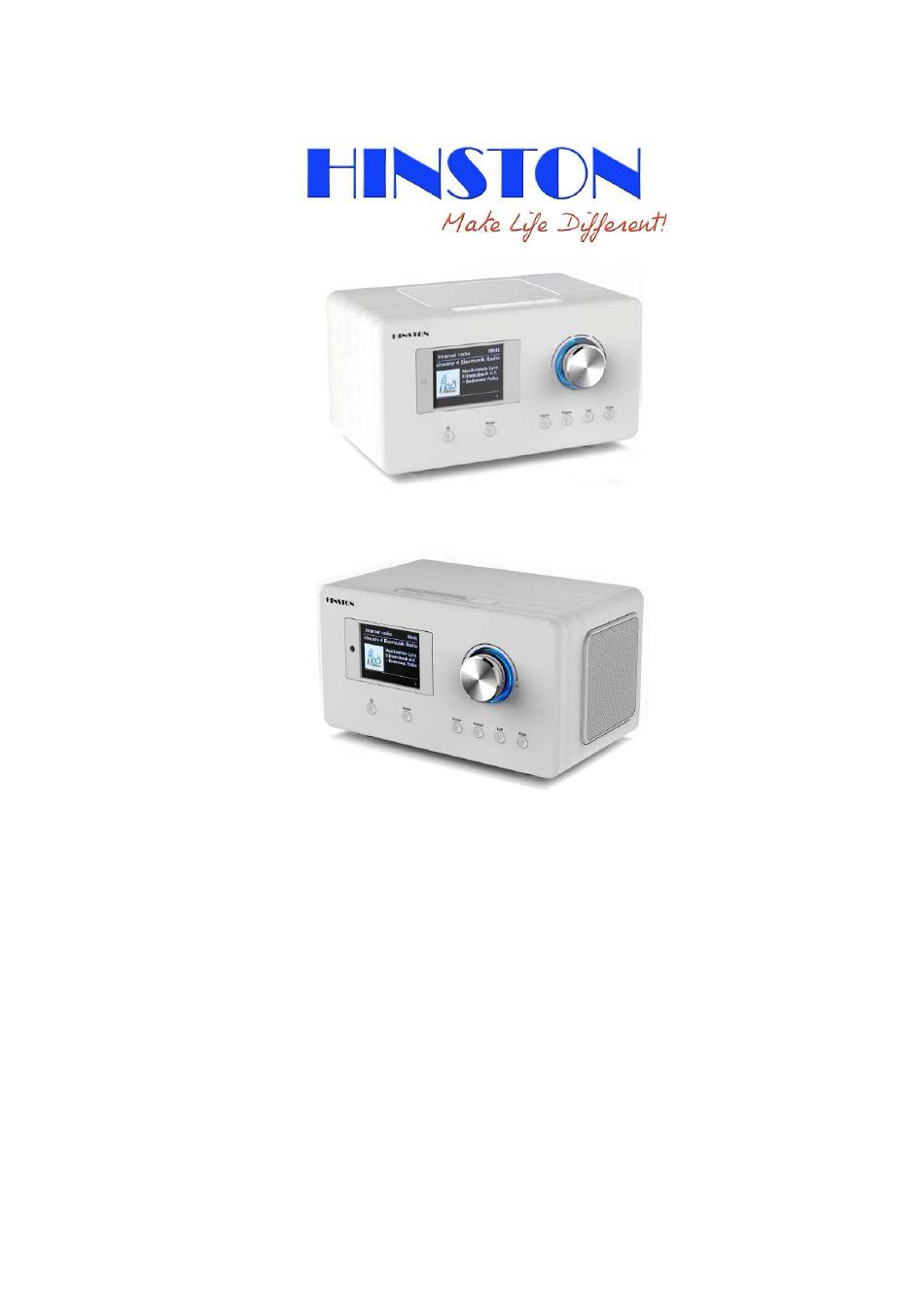

  • Page 1         RD1720M, 5W power output          RD1720S , 5W x 2 power output                  RD1720M/RD1720S Internet Radio plus FM‐RDS                    RD1720 MMi – R6, All right @ Hinston Electronics Co., Ltd. 4/25/2018...
  • Page 2 Always power off the RD1720 when cleaning it.   Never use any harsh or strong solvents to clean the RD1720 since these may damage the surface of  the device. A dry, soft cloth is appropriate; however if the RD1720 is extremely dirty, it may be wiped  off with a slightly moist cloth. Make sure the device is dried off after cleaning.     Whenever the adaptor is used,     1. The AC power adaptor required for this unit should be 7.0 volts DC at 1.5A, center pin negative plug  plus  2. Insert the adaptor plug into the DC socket on the back side of the radio. Plug the adaptor into a  standard mains socket outlet.  Information of adaptor:      a. Model: HKP12‐0701500dV(For RD1720M) , HKP18‐0702500dV(RD1720S)  b. Hung Key Industrial Co., Ltd.  c. Input: 100‐240V 50/60Hz   d. Output : 7V ,1.5A(for 1720M) / 2.5A(For 1720S) DC     Use only power supplies listed in the user instructions        RD1720 MMi – R6, All right @ Hinston Electronics Co., Ltd. 4/25/2018...
  • Page 3   8  Next     9  Play | Pause    10  Back    11  Mode     12  Home    13  Alarm    14  Digit input    15  SMS          RD1720 MMi – R6, All right @ Hinston Electronics Co., Ltd. 4/25/2018...

  • Page 4: Getting Started

    3. Getting Started    For wireless LAN (WLAN) network connection:  Check if WLAN LINK/ACT light of the wired/wireless access point or router is illuminated. Consult the  user guide of that for any questions.    Note: WiFi allows data transfer over short distances within 20 meters without the  need of cabling between the devices. Any walls or ceilings may reduce the strength of the WiFi  connectivity.  Therefore try to locate the RD1720 and/or the access point within the distance mentioned above,  and avoid any obstacles between two devices.    Now, connect the power adaptor to the power input at back of the RD1720 and plug adaptor it  into the power socket. Display would be show as below        When it is the first time running the device, the system will ask you to set Language and Network  Configurations.                    RD1720 MMi – R6, All right @ Hinston Electronics Co., Ltd. 4/25/2018...
  • Page 5 AirMusic Control App. Additionally to controlling the radio, the app is able to play the smartphone’s  local music files on the device. Due to frequent updates of the app the manual is only available  online.     The app itself is available for Android and iOS. It can be downloaded from here:                                    Detail instruction inside of Apps, please refer to it introduce page.            RD1720 MMi – R6, All right @ Hinston Electronics Co., Ltd. 4/25/2018...

  • Page 6: How To Use

    Aux: Device play back source via aux input    FM: Device play FM radio   Information Center: showed information for Weather, Financial and system     Media Center: List media information both network and device    Configuration:  Setup  function personalized   Local Radio : to listen all local radio station via network incl. DAB , HD, FM, and IR …     Screen appeared for function selection   Function Setup  FM Radio  Information Center        AUX   Media Center (  Local Station  UPnP)  selection          RD1720 MMi – R6, All right @ Hinston Electronics Co., Ltd. 4/25/2018...
  • Page 7 Clear My Play List    FM Setup   Internet Radio  My Favorite   Local Radio Setup   Station / Music Play Back Setup     Device Local Radio    Equaliser History    Resume When    Service    Software Update     Reset to Default   RD1720 MMi – R6, All right @ Hinston Electronics Co., Ltd. 4/25/2018...
  • Page 8   5.4   Internet Radio  5.4.1. My Favorite  After connecting any station, the bit rate and the format of the station are displayed on the playing  screen.  1. Create a list of your favorite preset stations. It supports 25 favorite entries including station and  folder.  ○ 2. During the station playing screen, press and hold “FAV”  4  to save the station as my favorite. You  may replace the previous saved station to the new one.  3. You can also save the station to your favorites while scrolling through the station list. When the  ○ Station is highlighted you can press “Right”  6  to enter this menu where you can add the station  to your favorites.            RD1720 MMi – R6, All right @ Hinston Electronics Co., Ltd. 4/25/2018...
  • Page 9 Add new radio station ‐ The added stations will be stored in My Favorite. Note that the maximum  character of the station name is 250.    5.4.4. Service                5.4.4.1 Search Radio Station   Press ○  once entry station search, rotate ○   enter your keyword and press it to search radio station  from the list, example “BBC”,                   Select which station you want to listen and press ○  confirm   RD1720 MMi – R6, All right @ Hinston Electronics Co., Ltd. 4/25/2018...

  • Page 10: About Music Streaming

    6. About Music Streaming    RD1720 is the default device name for DLNA, and you may rename it as you like. (See section 6.6.14)  Make sure the music files are in the format of MP3, WMA, WAV or AAC for music streaming to  RD1720.  The information below is the introduction of how to setup up media streaming from PC or other  media server. Study the own instruction of the software or apps you use to enjoy music streaming if  necessary.    6.1. Enable the DLNA(UPnP) Media Server Built Into Windows    There are many software that can functional as DLNA servers. But you don’t need to install anything  special to get started. Windows has an integrated DLNA server you can enable. To activate it,      Connect PC to network.   Open the Control Panel and search for “media.” Click the “Media streaming options” link.                  RD1720 MMi – R6, All right @ Hinston Electronics Co., Ltd. 4/25/2018...
  • Page 11    You may search and install any free or commercial DLNA apps from Google Play or Apple Store if  you are using an Android mobile, tablet or iPhone / iPad. We suggest to use AirMusic Control or  Bubble UPnP.     When using DLNA music streaming function on the RD1720, you can only control the volume and  standby via the unit. It is restricted to control the other functions.   Stop DLNA on PC, mobile or tablet before you resume RD1720’s own control.    Listen local FM Radio     Whenever  standby , Press and hold ○  to tune on device and may stay any mode as your last play    Press ○ once entry main menu screen and rotate ○  select [FM ] , then press “OK” ○  confirm to  FM mode   Press ○  once to search and store FM stations to memory till a run of FM band from 87.5 – 108.0  MHz  RD1720 MMi – R6, All right @ Hinston Electronics Co., Ltd. 4/25/2018...

  • Page 12: Information Center

     Connect the external audio source to the Aux in 3.5mm stereo socket.   Either press MODE until the display shows AUX IN or select AUX IN in the Main menu.   Adjust the volume of RD1720 (and, if necessary, control the audio source device) as required.      9. Information Center   Whenever device stand‐by , press and hold for over 2 seconds to tune on power , then select “  Information Center”         Once select then entry sub‐menu of information center :        Weather information   There are weather information and forecasts for 2000 cities. Select the country and then the  city for the weather details   Select city to show weather information : Continent >> Country >> City ( example: Berlin)        RD1720 MMi – R6, All right @ Hinston Electronics Co., Ltd. 4/25/2018...
  • Page 13 10.2 Manager My Media U , Please refer to Item 5.3  10.3 Network setup      10.3.1 Wireless Network Configuration  10.3.2 Press ○  Select you request AP      10.3.3 Turn ○  and press ○  each once to enter password, once all digit input correct then press ○   confirm to connect WI‐FI    10.4 Wireless Network ( WPS/PBC)   If you are using a router with WPS/QSS button, you may set up the network connection simple via WPS  function. Enter it and go to press the WPS/QSS button on your router within 120 seconds. The  connection between the router and the RD1720 will then be configured automatically.        RD1720 MMi – R6, All right @ Hinston Electronics Co., Ltd. 4/25/2018...
  • Page 14   10.7.1 Set Date and Time   Manual Setup : Input Date , Month , Year and then input Clock Hour , minute, turn ○  to  change value and press ○  to confirm    Auto detect : all data , clock update by network  10.7.2 Setup time Format : turn ○  to select 12/24 hour clock format you want  10.7.3 Set Date format : turn○  select 3 format below ,  Year, Month, date  Date month, year   Month date year     10.8 Alarm :  Press ○  enter sub‐menu for Alarm and NAP setup      10.8.1 There are three independent alarms ‐ 2 alarms of absolute time setting (Alarm 1 and Alarm 2)  and 1 alarm for relative time setting (NAP Alarm). Press Alarm on the remote control to enter  RD1720 MMi – R6, All right @ Hinston Electronics Co., Ltd. 4/25/2018...
  • Page 15 10.11.1 Power Saving : select how  bright of LCD back‐light you want , turn ○  to select and confirm   10.11.2 Turn On : back‐light will stay on maximum  brighter always      10.12  Display : Select Color or Monochrome you want appear , select  “ Color / Monochrome “ and  confirm by ○     10.13 Power saving: Choose the power management timer (5/15/30mins) to set the duration of the  radio to switch to the standby mode automatically when no network connection is available.  Select (Off) will disable function.  10.14 Sleep timer:   10.14.1 Turn off or set the sleep time to 15/30/60/90/120/150/180 minutes. Once the time is set,  there will be a bed icon with remaining minutes at the top right corner. The RD1720 will shut  down once the time runs out.       10.14.2     Press and hold “Sleep” button over 3 seconds, device will entry to play a lot of melody  ,  select which type you would like to listen and the will play till automatic off by sleep timer .        RD1720 MMi – R6, All right @ Hinston Electronics Co., Ltd. 4/25/2018...
  • Page 16   10.17 FM setup:   Choose Mono/Stereo audio output.  10.17.1 Mode, Select Mono or Stereo output, RD1720 only provide Mono.  10.17.2 Threshold   1. Seek Threshold : we suggest use default  2. Stereo Threshold : we suggest use default     10.18 Local Radio Setup        1. You may Manual Setup your location, or let the system Auto Detect your current location. The  system detects the location according to the IP address of your connected network.  2. Press Local Station to enter this local radio list directly.      10.19 Play Back setup:  Select the playback mode of media center ‐ Off (no repeat or shuffle),  Repeat all, Repeat one, or Shuffle.    RD1720 MMi – R6, All right @ Hinston Electronics Co., Ltd. 4/25/2018...
  • Page 17 10.21.8 Pop  10.21.9 News  10.21.10 myEQ‐ let user select and set own EQ  1. T: Treble level, press “Right” increase and press “left” decrease  2. B: Bass Level, press “Right” increase and press “left” decrease  3. L: loudness, Select ON will much increase Bass level  Suggest for lower volume and want to listen more bass, set this on maybe cause sound  distortion, if so, please try decrease volume level or set it off.     10.22 Resume When Power on: ON/OFF for select, the system is default to resume internet radio  playback if you were listening to internet radio or media center before switch off the unit. If  turn this setting off, the system will remain in the main menu when switching on the unit.      10.23 Software Update: Update software. If there is an updated software version on the server, the  system will notify you when you return to the main menu.      10.24 Reset to Default : Select this will reset all to factory default :    RD1720 MMi – R6, All right @ Hinston Electronics Co., Ltd. 4/25/2018...
  • Page 18 Network setting menu once the OSD language is elected.    10.25 Storage and operation   10.25.1. Operation  Temperature: 5 ~ 40 C  Humidity : 10~ 90%    10.25.2. Storage   Temperature: ‐5 ~ 45 C  Humidity : 10~ 90%      Thank you for choosing our product  We hope you enjoy it!                    RD1720 MMi – R6, All right @ Hinston Electronics Co., Ltd. 4/25/2018...

  • Page 19: Troubleshooting

    The source of alarm was set to be station but there is no network connection.  Change the source of alarm or reconfigure the connection.  Unable to do DLNA  Check the connection of the network. RD1720 and your device need to be in the same  streaming.  network; and test if the network in good condition.    Make sure the settings on your device are correct.    System freezes  The radio is overloaded, reboot the unit. suddenly.  The normal function of the product may be disturbed by strong Electro‐Magnetic  Interference. If so, simply reset the product to resume normal operation by following  the instruction manual. In case the function could not resume, please use the product  in other location.   WiFi disconnect for  Check if AP working well , Make sure program playing , or try disable power  each 30 ,45 or 60  saving : setup >> Power Management >> Turn Off   minutes  Make sure “setup >> Setup >> Network >> Check Network When Power On >>  Enable”.         RD1720 MMi – R6, All right @ Hinston Electronics Co., Ltd. 4/25/2018...

  • Page 20: Specification

    5W RMS (RD1720M) , 5W x 2 (RD1720S)  Power adaptor  DC 7.0 volts , center pin negative plug  Standby mode power  consumption  <1W  Operating temperature  0  C ‐ 40  C  Connections  DC IN power supply socket 3.5mm aux in 3.5mm line out  Dimensions  230mm(L) x 128mm(H) x 145mm(D)  Weight  1.95Kg (RD‐1720M), 2.40KG (RD1720S)  WARNING    No naked flame sources, such as lighted candles, should be placed on the apparatus.      Correct Disposal of this product. This marking indicates that this product should not be  disposed with other household wastes throughout the EU. To prevent possible harm to the  environment or human health from uncontrolled waste disposal, recycle it responsibly to promote the  sustainable reuse of material resources. To return your used device, please use the return and  collection systems or contact the retailer where the product was purchased. They can take this  product for environmental safe recycling.      RD1720 MMi – R6, All right @ Hinston Electronics Co., Ltd. 4/25/2018...
