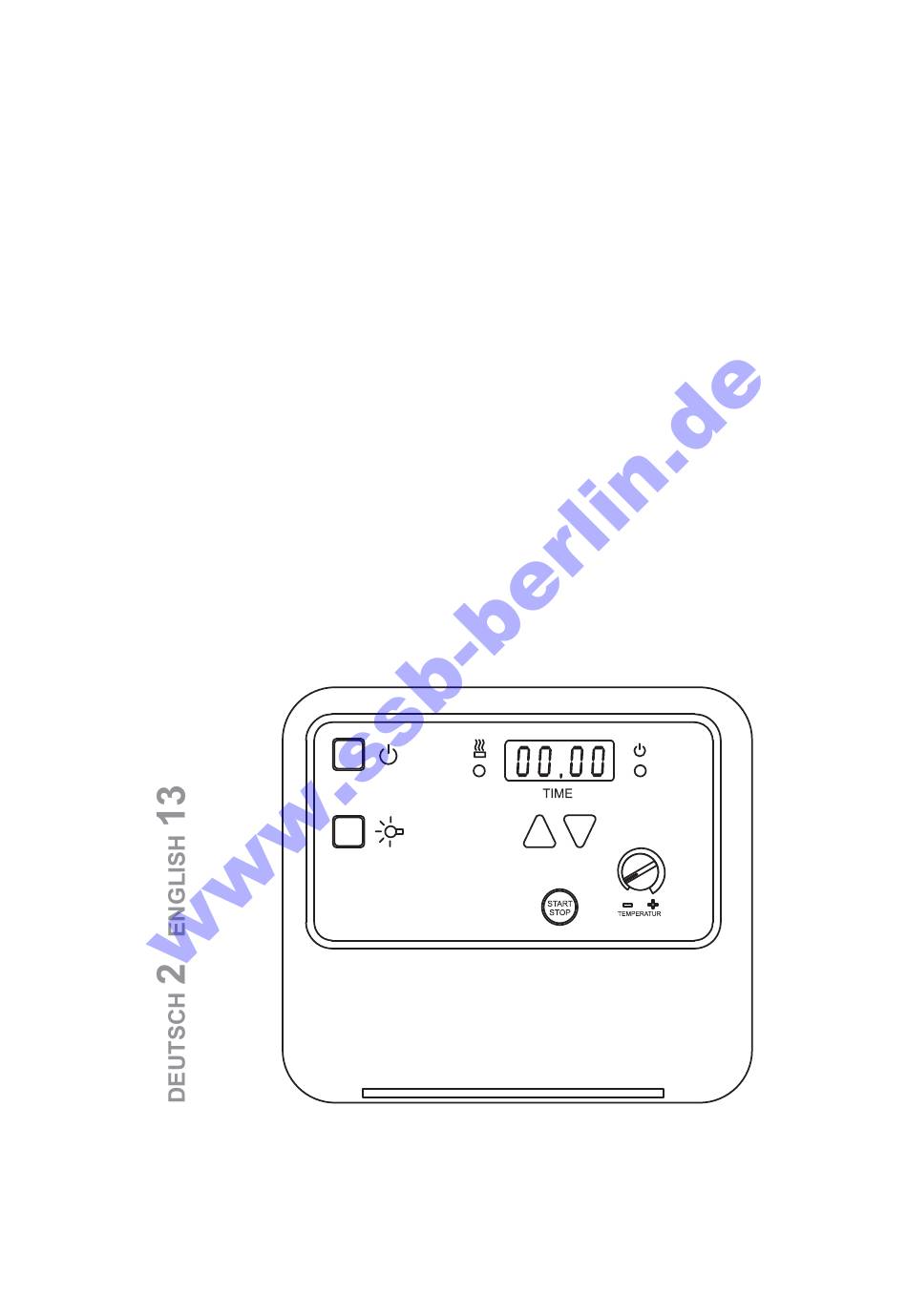

- Page 1 Schwimmbad- und Saunatechnik Berlin - Versandhandel Kornblumenstraße 22 - D-29725 Emden - Tel.-Nr.: 04921 - 450 99 88 - Fax: 04921 - 450 99 95 Internet: www.ssb-berlin.de - eMail: info@ssb-berlin.de Saunasteuerung A2-15 Saunasteuerung ASV 3-15 Montageanweisung Gebrauchsanweisung...
-
Page 2: Table Of Contents
Schwimmbad- und Saunatechnik Berlin - Versandhandel Kornblumenstraße 22 - D-29725 Emden - Tel.-Nr.: 04921 - 450 99 88 - Fax: 04921 - 450 99 95 Internet: www.ssb-berlin.de - eMail: info@ssb-berlin.de Inhaltsverzeichnis Teil 1 Montageanweisung nur für Fachpersonal Allgemeine Sicherheitshinweise ........................3 Montage der Saunasteuerung vorbereiten ..................... -
Page 3: Montageanweisung Nur Für Fachpersonal
Gegenstände auf dem Ofen ab- • Eigenmächtige Änderungen oder Umbauten an gelegt sind. der Sauna-Steuerung sind aus Sicherheitsgrün- • Die Sauna-Steuerung ASV 3-15 dient zum Steu- den nicht gestattet. ern und Regeln der Innenraumtemperatur im Be- reich von 50 - 125 Grad Celsius, Bedeutung der in der Montageanweisung ver- •... -
Page 4: Montage Der Saunasteuerung Vorbereiten
Schwimmbad- und Saunatechnik Berlin - Versandhandel Kornblumenstraße 22 - D-29725 Emden - Tel.-Nr.: 04921 - 450 99 88 - Fax: 04921 - 450 99 95 Internet: www.ssb-berlin.de - eMail: info@ssb-berlin.de Montageanweisung nur für Fachpersonal Saunasteuerung Montage der Saunasteuerung montieren 2 6 vorbereiten 1 1. -
Page 5: Montage Der Saunasteuerung Beenden
Schwimmbad- und Saunatechnik Berlin - Versandhandel Kornblumenstraße 22 - D-29725 Emden - Tel.-Nr.: 04921 - 450 99 88 - Fax: 04921 - 450 99 95 Internet: www.ssb-berlin.de - eMail: info@ssb-berlin.de Montageanweisung nur für Fachpersonal Temperatur-Fühler F I mit Über- Montage der Saunasteuerung temperatur-Sicherung montieren beenden 3 6 1. -
Page 6: Prüfungen
Schwimmbad- und Saunatechnik Berlin - Versandhandel Kornblumenstraße 22 - D-29725 Emden - Tel.-Nr.: 04921 - 450 99 88 - Fax: 04921 - 450 99 95 Internet: www.ssb-berlin.de - eMail: info@ssb-berlin.de Montageanweisung nur für Fachpersonal Wechseln der defekten Siche- Prüfungen rung für Innenraumbeleuchtung 1 2 3 Die Prüfungen müssen von einem zugelassenen Elektroinstallateur durchgeführt werden. -
Page 7: Rückmeldung Bei Auftretenden Fehlern
Schwimmbad- und Saunatechnik Berlin - Versandhandel Kornblumenstraße 22 - D-29725 Emden - Tel.-Nr.: 04921 - 450 99 88 - Fax: 04921 - 450 99 95 Internet: www.ssb-berlin.de - eMail: info@ssb-berlin.de Montageanweisung nur für Fachpersonal Rückmeldung bei Fortsetzung auftretenden Fehlern Sehr geehrter Monteur, Sonstiges: sollte wider Erwarten dieses Gerät Anlaß... -
Page 8: Allgemeine Sicherheitshinweise
Gegenstände auf dem Ofen ab- • Eigenmächtige Änderungen oder Umbauten an gelegt sind. der Sauna-Steuerung sind aus Sicherheitsgrün- • Die Sauna-Steuerung ASV 3-15 dient zum Steu- den nicht gestattet und lassen die Garantie erlö- ern und Regeln der Innenraumtemperatur im Be- schen. -
Page 9: Zu Ihrer Sicherheit
Schwimmbad- und Saunatechnik Berlin - Versandhandel Kornblumenstraße 22 - D-29725 Emden - Tel.-Nr.: 04921 - 450 99 88 - Fax: 04921 - 450 99 95 Internet: www.ssb-berlin.de - eMail: info@ssb-berlin.de Gebrauchsanweisung für den Benutzer - Abbildung 5 Bedienung Zu Ihrer Sicherheit Betrieb ohne Vorwahlzeit VORSICHT - Schäden am Gerät: Die Saunasteuerung darf nicht mit Wasser übergos-... -
Page 10: Optionale Türüberwachung
Schwimmbad- und Saunatechnik Berlin - Versandhandel Kornblumenstraße 22 - D-29725 Emden - Tel.-Nr.: 04921 - 450 99 88 - Fax: 04921 - 450 99 95 Internet: www.ssb-berlin.de - eMail: info@ssb-berlin.de Gebrauchsanweisung für den Benutzer - Abbildung 5 Optionale Saunatür- Bedienung - Fortsetzung Überwachung Zum Schutz vor Brandgefahr wird die Saunatür 2. -
Page 11: Bei Längeren Betriebspausen
Schwimmbad- und Saunatechnik Berlin - Versandhandel Kornblumenstraße 22 - D-29725 Emden - Tel.-Nr.: 04921 - 450 99 88 - Fax: 04921 - 450 99 95 Internet: www.ssb-berlin.de - eMail: info@ssb-berlin.de Gebrauchsanweisung für den Benutzer - Abbildung 5 Optionale Saunatür- Überwachung - Fortsetzung Fehler und mögliche Abhilfe 2. -
Page 12: Technische Daten
Schwimmbad- und Saunatechnik Berlin - Versandhandel Kornblumenstraße 22 - D-29725 Emden - Tel.-Nr.: 04921 - 450 99 88 - Fax: 04921 - 450 99 95 Internet: www.ssb-berlin.de - eMail: info@ssb-berlin.de Gebrauchsanweisung für den Benutzer Technische Daten Umgebungstemperatur: -10 °C bis + 40 °C Lagertemperatur: -25 °C bis + 70 °C Minimale Temperaturbeständigkeit der Anschlussleitungen:... - Page 13 Schwimmbad- und Saunatechnik Berlin - Versandhandel Kornblumenstraße 22 - D-29725 Emden - Tel.-Nr.: 04921 - 450 99 88 - Fax: 04921 - 450 99 95 Internet: www.ssb-berlin.de - eMail: info@ssb-berlin.de Sauna control ASV 3-15 Assembling Instructions Operating instructions...
- Page 14 Schwimmbad- und Saunatechnik Berlin - Versandhandel Kornblumenstraße 22 - D-29725 Emden - Tel.-Nr.: 04921 - 450 99 88 - Fax: 04921 - 450 99 95 Internet: www.ssb-berlin.de - eMail: info@ssb-berlin.de Table of Contents Part 1 Assembling Instructions for Specialist Staff Only General Safety Information .........................
-
Page 15: Part 1 Assembling Instructions For Specialist Staff Only
• Unauthorized changes or modifications of the sau- been placed on top of the stove. • The purpose of the sauna control ASV 3-15 is to na control are not permitted due to safety re- asons. -
Page 16: Preparing For Assembling The Sauna Control
Schwimmbad- und Saunatechnik Berlin - Versandhandel Kornblumenstraße 22 - D-29725 Emden - Tel.-Nr.: 04921 - 450 99 88 - Fax: 04921 - 450 99 95 Internet: www.ssb-berlin.de - eMail: info@ssb-berlin.de Assembling Instructions for Specialist Staff Only Preparing the Assembly of the Assembling the Sauna Control Sauna Control 1 Mount the sauna control on the exterior of the sau-... -
Page 17: Finishing The Assembly Of The Sauna Control
Schwimmbad- und Saunatechnik Berlin - Versandhandel Kornblumenstraße 22 - D-29725 Emden - Tel.-Nr.: 04921 - 450 99 88 - Fax: 04921 - 450 99 95 Internet: www.ssb-berlin.de - eMail: info@ssb-berlin.de Assembling Instructions for Specialist Staff Only Mount temperature sensor F I with Finishing the Assembly of the overtemperature fuse 4 6 Sauna Control 3 6... -
Page 18: Tests
Schwimmbad- und Saunatechnik Berlin - Versandhandel Kornblumenstraße 22 - D-29725 Emden - Tel.-Nr.: 04921 - 450 99 88 - Fax: 04921 - 450 99 95 Internet: www.ssb-berlin.de - eMail: info@ssb-berlin.de Assembling Instructions for Specialist Staff Only Changes of the defective fuse Tests for interior lighting 1 2 3 Tests have to be conducted by an authorized elec-... -
Page 19: Feedback Messages Of Occurring Errors
Schwimmbad- und Saunatechnik Berlin - Versandhandel Kornblumenstraße 22 - D-29725 Emden - Tel.-Nr.: 04921 - 450 99 88 - Fax: 04921 - 450 99 95 Internet: www.ssb-berlin.de - eMail: info@ssb-berlin.de Assembling Instructions for Specialist Staff Only Continued Feedback of Occurring Errors Dear Assembler, Miscellaneous: Should, against expectations, there be reasons for... -
Page 20: Part 2 Operating Instructions For The User
• Unauthorized changes or modifications of the • The purpose of the sauna control ASV 3-15 is to controls are not permitted due to safety concerns control the temperature of the interior within the and render the guaranty invalid. -
Page 21: For Your Safety
Schwimmbad- und Saunatechnik Berlin - Versandhandel Kornblumenstraße 22 - D-29725 Emden - Tel.-Nr.: 04921 - 450 99 88 - Fax: 04921 - 450 99 95 Internet: www.ssb-berlin.de - eMail: info@ssb-berlin.de Operating instructions for the user - Figure 5 For your safety Operation Operation without selected time CAUTION - Damages of device:... -
Page 22: Optional Monitoring Of Sauna Door At Selected Time Set
Schwimmbad- und Saunatechnik Berlin - Versandhandel Kornblumenstraße 22 - D-29725 Emden - Tel.-Nr.: 04921 - 450 99 88 - Fax: 04921 - 450 99 95 Internet: www.ssb-berlin.de - eMail: info@ssb-berlin.de Operating instructions for the user - Figure 5 Optional sauna door safety-monitor Operation To offer protection from fire hazards, the sauna... -
Page 23: Pausing Operation For A Longer Time Period
Schwimmbad- und Saunatechnik Berlin - Versandhandel Kornblumenstraße 22 - D-29725 Emden - Tel.-Nr.: 04921 - 450 99 88 - Fax: 04921 - 450 99 95 Internet: www.ssb-berlin.de - eMail: info@ssb-berlin.de Operating instructions for the user - Figure 5 Optional sauna door safety-monitor Errors and possible remedies 2. -
Page 24: Technical Data
Schwimmbad- und Saunatechnik Berlin - Versandhandel Kornblumenstraße 22 - D-29725 Emden - Tel.-Nr.: 04921 - 450 99 88 - Fax: 04921 - 450 99 95 Internet: www.ssb-berlin.de - eMail: info@ssb-berlin.de Operating instructions for the user Technical Data: Ambient temperature: -10 °C to + 40 °C Storage temperature: -25 °C to + 70 °C Minimum temperature stability of the connecting lines:... - Page 25 Saunasteuerung A2-15...
- Page 26 Saunasteuerung A2-15 W V U optional (R) L1 (S) L2 (T) L3 Ident-Nr. 151 45 06 10-2005...
