Alpha IP FSM 26001 Instruction Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Alpha IP FSM 26001
Alpha IP
FSM 26001
Bedienungsanleitung
1
DEU
ENG
133289.1650

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FSM 26001 and is the answer not in the manual?

Questions and answers

Summary of Contents for Alpha IP FSM 26001

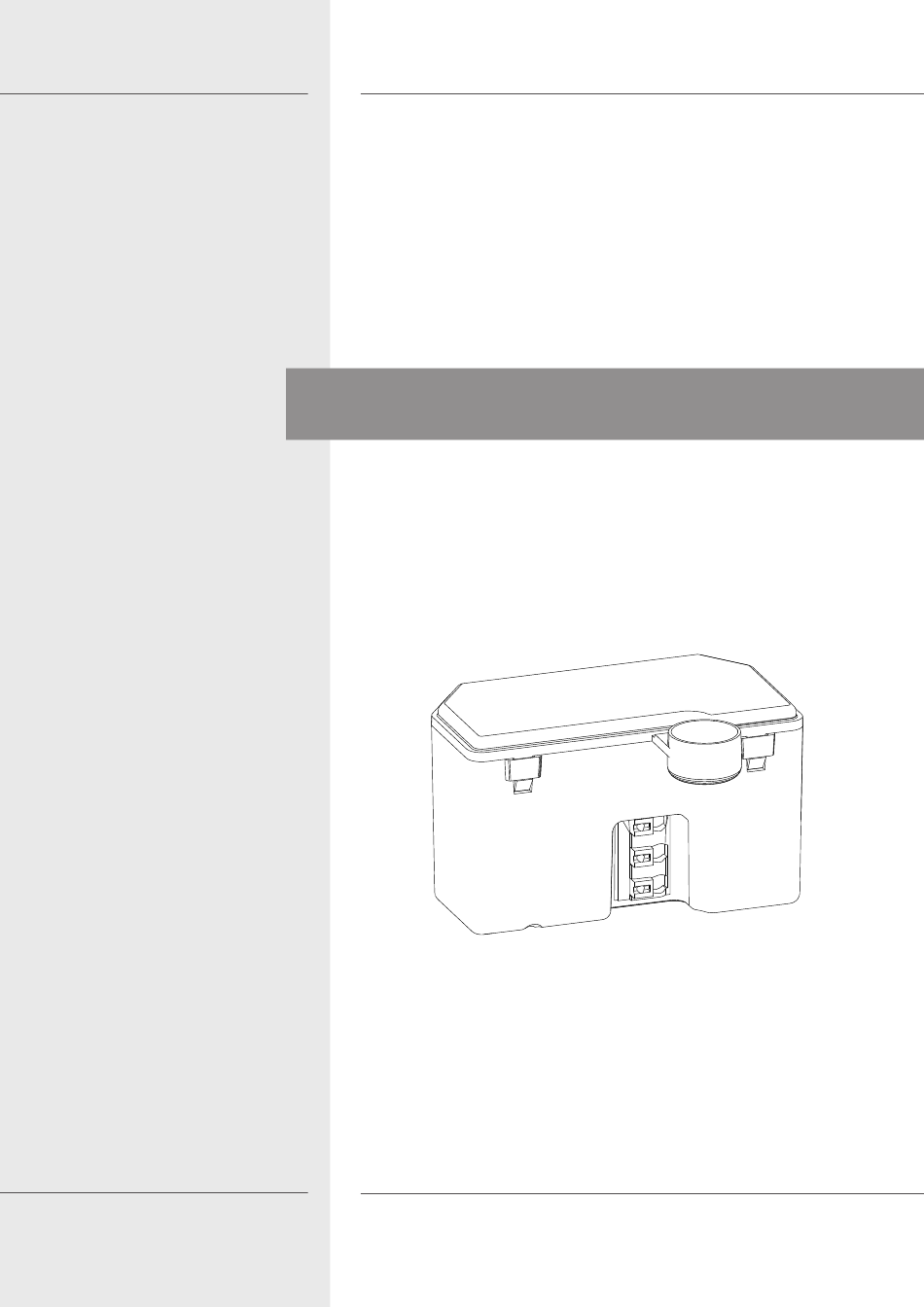

  • Page 1 Alpha IP FSM 26001 Alpha IP FSM 26001 Bedienungsanleitung 133289.1650...

  • Page 2: Table Of Contents

    Alpha IP FSM 26001 Inhalt Zu dieser Anleitung .......... 3 Gültigkeit, Aufbewahrung und Weitergabe der Anleitung 3 Symbole Sicherheit ............4 Personelle Voraussetzungen Bestimmungsgemäße Verwendung Sicherheitshinweise Funktion ............6 Geräteübersicht ..........7 Technische Daten Inbetriebnahme ..........8 Montage 5.1.1 Montage in Unterputzdose 5.1.2...

  • Page 3: Zu Dieser Anleitung

    Anleitung Diese Anleitung gilt für den Alpha IP Schalt-Mess-Aktor – Unterputz 5A (FSM 26001). Sie enthält Informationen, die für die Inbetriebnahme und Bedienung notwendig sind. Bevor mit dem Gerät gearbeitet wird, ist diese Anleitung vollständig und gründlich zu lesen. Die Anleitung ist aufzubewahren und an nachfolgende Benutzer weiterzugeben.

  • Page 4: Sicherheit

    Berufsbezeichnungen sowie den vergleichbaren Berufsab- schlüssen im europäischen Gemeinschaftsrecht. Bestimmungsgemäße Verwendung Der Alpha IP Schalt-Mess-Aktor – Unterputz 5A (FSM 26001) ist eine Sys- temkomponente des Alpha IP Systems und dient • der ortsfesten Installation in wohnungsähnlichen Umgebungen, • der Schaltung angeschlossener elektronischer Verbraucher, •...
  • Page 5 Alpha IP FSM 26001 Sicherheit Folgeschäden wird keine Haftung übernommen. • Das Montieren und Anschließen des Gerätes ist nur von einer autori- sierten Fachkraft zulässig. • Das Gerät nur in technisch einwandfreiem Zustand verwenden. • Die Leistungsgrenzen des Gerätes und dessen Umgebungsbedingun- gen einhalten.

  • Page 6: Funktion

    Alpha IP FSM 26001 Funktion 3 Funktion Der Alpha IP Schalt-Mess-Aktor eignet sich für die Montage in einer Un- terputz- oder Aufputzdose. Einmal installiert schaltet er angeschlossene Verbraucher (z. B. Leuchten) ein bzw. aus und misst ihren Energieverbrauch. Der Schalt-Mess-Aktor ermöglicht eine komfortable Steuerung angeschlos- sener Verbraucher per Funk-Fernbedienung oder über die Alpha IP App.

  • Page 7: Geräteübersicht

    Alpha IP FSM 26001 Geräteübersicht 4 Geräteübersicht (vgl. Abb. links) Fixieröse Anschlussklemme für geschaltete Phase (1) Anschlussklemme für Neutralleiter (N) Anschlussklemme für Phase (L) Geräte-LED Technische Daten Geräte-Kurzbezeichnung FSM 26001 Versorgungsspannung 230 V / 50 Hz max. Stromaufnahme Leistungsaufnahme Ruhe-...

  • Page 8: Inbetriebnahme

    Alpha IP FSM 26001 Inbetriebnahme 5 Inbetriebnahme Montage Der Schalt-Mess-Aktor wird wahlweise in einer Unterputz- oder Auf- putzdose montiert. Die Installation darf nur in handelsüblichen Schalterdosen (Gerätedosen) gemäß DIN 49073-1 oder Aufputzdosen gemäß DIN 60670-1 (z. B. Abox 025 oder Abox 040) erfolgen.

  • Page 9: Montage In Unterputzdose

    Alpha IP FSM 26001 Inbetriebnahme 5.1.1 Montage in Unterputzdose WARNUNG Lebensgefahr durch anliegende elektrische Spannung! ¾ Das Montieren und Anschließen des Gerätes ist nur von einer autori- sierten Fachkraft zulässig. ¾ Vor der Montage und Installation Netzspannung ausschalten und ge- gen Wiedereinschalten sichern Die Verschaltung einer Einzelraumregelung hängt von individuellen Fakto-...

  • Page 10: Montage In Aufputzdose

    Alpha IP FSM 26001 Inbetriebnahme 5.1.2 Montage in Aufputzdose WARNUNG Lebensgefahr durch anliegende elektrische Spannung! ¾ Das Montieren und Anschließen des Gerätes ist nur von einer autori- sierten Fachkraft zulässig. ¾ Vor der Montage und Installation Netzspannung ausschalten und ge- gen Wiedereinschalten sichern Die Verschaltung einer Einzelraumregelung hängt von individuellen Fakto-...

  • Page 11: Gerät Anlernen

    Gerät anlernen Vor Funktionsfähigkeit des Schalt-Mess-Aktors (5A) muss die Integrati- on in das Alpha IP System über den Access Point (HAP 21001) erfolgen. Dazu wird das Gerät wie folgt angelernt. Ö Der Alpha IP Access Point ist über die Alpha IP App eingerichtet.

  • Page 12: Bedienung

    Alpha IP FSM 26001 Anzeigen 6 Bedienung Nach dem Anlernen und der Montage des Gerätes erfolgt die Konfigu- ration über die Alpha IP App. 7 Anzeigen Die LED des Gerätes signalisiert durch Leucht- und Blinkmuster den Ge- rätestatus. Statusanzeigen Anzeige...

  • Page 13: Fehleranzeigen

    Alpha IP FSM 26001 Anzeigen Fehleranzeigen Anzeige Bedeutung Lösung 1 x Langes, rotes Übertragungsfeh- • Den Befehl erneut Leuchten ler, Sendelimit er- senden, bei Duty Cy- reicht (Duty Cycle) cle Überschreitung nach spätestens einer Stunde. • Gerät auf einen De- fekt überprüfen, z. B.

  • Page 14: Reinigen

    Durch Herstellen der Werkseinstellungen gehen alle vorgenommenen Einstellungen verloren. 1. Das Gerät aus der Alpha IP App löschen. 2. Netzspannung aus- und wieder einschalten. 9 Die Werkseinstellungen sind wiederhergestellt. 9 Der Anlernmodus wird für 3 Minuten aktiviert (vgl. „Gerät anlernen“...

  • Page 15: Außerbetriebnahme

    Fachkraft zulässig. ¾ Vor der Außerbetriebnahme die Netzspannung ausschalten und gegen Wiedereinschalten sichern 1. Das Gerät aus der Alpha IP App löschen. 2. Netzspannung ausschalten und gegen Wiedereinschalten sichern. 3. Alle bestehenden Kabel lösen. 4. Das Gerät demontieren und ordnungsgemäß entsorgen.
  • Page 16 Alpha IP FSM 26001 Alpha IP FSM 26001 Instruction manual 133289.1650...
  • Page 17 Alpha IP FSM 26001 Contents About these instructions ........ 18 Validity, storage and forwarding of the instructions Symbols Safety ............. 19 Personnel-related preconditions Intended use Safety notes Function ............21 Device overview ..........22 Technical Data Commissioning ..........23 Installation 5.1.1...

  • Page 18: About These Instructions

    1 About these instructions Validity, storage and forwarding of the instruc- tions These instructions apply to the Alpha IP Switch Actuator and Meter – flush-mount (5A). These instructions include information necessary for commissioning and operating. These instructions must be read complete- ly and thoroughly before commencing any work with the device.

  • Page 19: Safety

    Republic of Germany, as well as according to comparable professions within the European Community Law. Intended use The Alpha IP Switch Actuator and Meter – flush-type 5A (FSM 26001) is a component of the Alpha IP System and serves • for a fixed installation in environments of residential use, •...
  • Page 20 Alpha IP FSM 26001 Safety • Only an authorised electrician may install and connect the device. • Only use the device if it is in flawless state. • Observe the performance limits of the device and its environmental conditions. • The device must not be used for disconnection.

  • Page 21: Function

    Alpha IP FSM 26001 Function 3 Function The Alpha IP Switch Actuator and Meter offers an installation with a flush-mounting or surface-mounting box. Once installed, the device switches connected loads (e.g. lamps) on and off and measures the en- ergy consumption.

  • Page 22: Device Overview

    Alpha IP FSM 26001 Device overview 4 Device overview (see figure on the left) Fixing lug Connection terminal for switched phase (1) Connection terminal for neutral conductor (N) Connection terminal for phase (L) Device LED Technical Data Short designation of the...

  • Page 23: Commissioning

    Alpha IP FSM 26001 Commissioning 5 Commissioning Installation The switch actuator and meter is installed optionally in a flush-type box or in a surface box. Installation must only be performed in industrially available switchbox- es (mounting boxes) according to DIN 49073-1 or surface boxes accord- ing to DIN 60670-1 (e.

  • Page 24: Installation In Flush-Type Box

    Alpha IP FSM 26001 Commissioning 5.1.1 Installation in flush-type box WARNING Electrical voltage! Danger to life! ¾ Only an authorised electrician may install and connect the device. ¾ Always disconnect from the mains network and secure against unin- tended activation before assembly and installation.

  • Page 25: Installation In Surface Box

    Alpha IP FSM 26001 Commissioning 5.1.2 Installation in surface box WARNING Electrical voltage! Danger to life! ¾ Only an authorised electrician may install and connect the device. ¾ Always disconnect from the mains network and secure against unin- tended activation before assembly and installation.

  • Page 26: Teach-In Of The Device

    Alpha IP system via the Access Point (HAP 21001). For this, teach-in the respective device as follows. Ö The Alpha IP Access Point has been set up via the Alpha IP app. Ö The switch actuator and meter is assembled and installed.

  • Page 27: Operation

    Alpha IP FSM 26001 Displays 6 Operation After the teaching-in and the installation of the device, the configuration is performed via the Alpha IP app. 7 Displays The LED of the device signalises the device status by means of light and flashing patterns.

  • Page 28: Error Indications

    Alpha IP FSM 26001 Displays Error indications Display Meaning Solution Long lighting in red Transmission error, • Re-send the com- transmission limit mand after one reached (duty cycle) hour at the latest in case of exceed- ed duty cycle. • Check the device for defects, •...

  • Page 29: Cleaning

    The device is maintenance-free. 9 Resetting factory settings All settings will be lost when the factory settings are restored. 1. Delete the device from the Alpha IP app. 2. Switch the mains voltage off and on. 9 The factory settings are reset.

  • Page 30: Decommissioning

    ¾ Only an authorised electrician may decommission the device. ¾ Prior to decommissioning, disconnect from the mains voltage and se- cure against unintended activation. 1. Delete the device from the Alpha IP app. 2. Disconnect from the mains network and secure against unintended activation.
