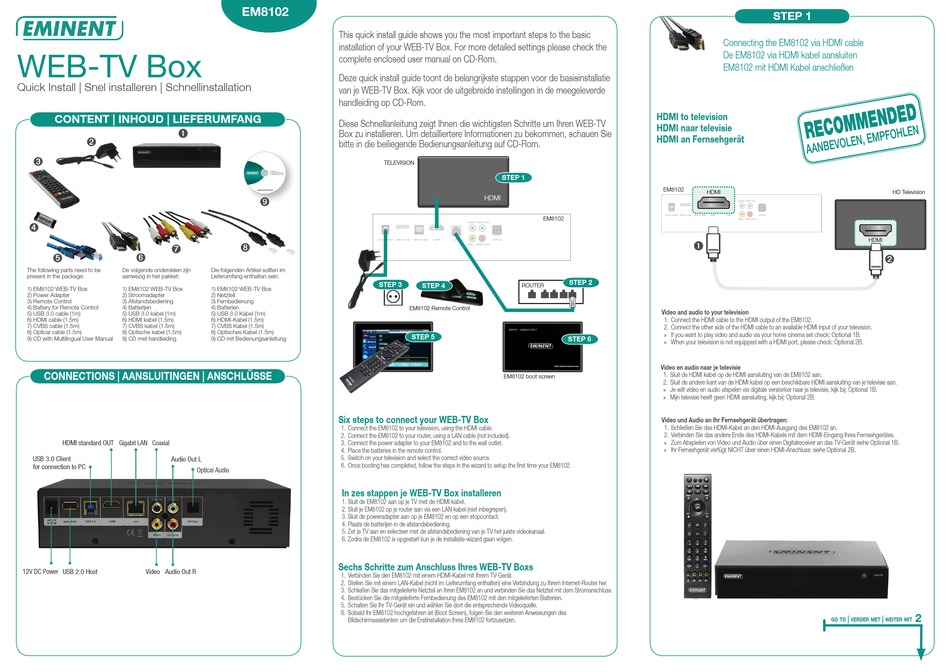

Eminent WEB-TV Box EM8102 Quick Install

WEB-TV Box
Quick Install | Snel installeren | Schnellinstallation
CONTENT | INHOUD | LIEFERUMFANG

➋
➌
➍
➐
➏
➎
The following parts need to be De volgende onderdelen zijn
present in the package: aanwezig in het pakket:
1) EM8102 WEB-TV Box 1) EM8102 WEB-TV Box
2) Power Adapter 2) Stroomadapter
3) Remote Control 3) Afstandsbediening
4) Battery for Remote Control 4) Batterijen
5) USB 3.0 cable (1m) 5) USB 3.0 kabel (1m)
6) HDMI cable (1.5m) 6) HDMI kabel (1.5m)
7) CVBS cable (1.5m) 7) CVBS kabel (1.5m)
8) Optical cable (1.5m) 8) Optische kabel (1.5m)
9) CD with Multilingual User Manual 9) CD met handleiding
CONNECTIONS | AANSLUITINGEN | ANSCHLüSSE
Gigabit LAN Coaxial
HDMI standard OUT
USB 3.0 Client
Audio Out L
for connection to PC
USB 2.0 Host Video Audio Out R
EM8102
This quick install guide shows you the most important steps to the basic
installation of your WEB-TV Box. For more detailed settings please check the
complete enclosed user manual on CD-Rom.
Deze quick install guide toont de belangrijkste stappen voor de basisinstallatie
van je WEB-TV Box. Kijk voor de uitgebreide instellingen in de meegeleverde
handleiding op CD-Rom.
Diese Schnellanleitung zeigt Ihnen die wichtigsten Schritte um Ihren WEB-TV
Box zu installieren. Um detailliertere Informationen zu bekommen, schauen Sie
bitte in die beiliegende Bedienungsanleitung auf CD-Rom.
TELEVISION
➒
12V DC Power
➑
Die folgenden Artikel sollten im
Lieferumfang enthalten sein:
STEP 3
1) EM8102 WEB-TV Box
2) Netzteil
3) Fernbedienung
4) Batterien
5) USB 3.0 Kabel (1m)
6) HDMI-Kabel (1.5m)
7) CVBS Kabel (1.5m)
8) Optisches Kabel (1.5m)
9) CD mit Bedienungsanleitung
Six steps to connect your WEB-TV Box
1. Connect the EM8102 to your television, using the HDMI cable.
2. Connect the EM8102 to your router, using a LAN cable (not included).
3. Connect the power adapter to your EM8102 and to the wall outlet.
4. Place the batteries in the remote control.
5. Switch on your television and select the correct video source.
6. Once booting has completed, follow the steps in the wizard to setup the first time your EM8102.
In zes stappen je WEB-TV Box installeren
1. Sluit de EM8102 aan op je TV met de HDMI kabel.
2. Sluit je EM8102 op je router aan via een LAN kabel (niet inbegrepen).
3. Sluit de poweradapter aan op je EM8102 en op een stopcontact.
4. Plaats de batterijen in de afstandsbediening.
5. Zet je TV aan en selecteer met de afstandsbediening van je TV het juiste videokanaal.
6. Zodra de EM8102 is opgestart kun je de installatie-wizard gaan volgen.
Sechs Schritte zum Anschluss Ihres WEB-TV Boxs
1. Verbinden Sie den EM8102 mit einem HDMI-Kabel mit Ihrem TV-Gerät.
2. Stellen Sie mit einem LAN-Kabel (nicht im Lieferumfang enthalten) eine Verbindung zu Ihrem Internet-Router her.
3. Schließen Sie das mitgelieferte Netzteil an Ihren EM8102 an und verbinden Sie das Netzteil mit dem Stromanschluss
4. Bestücken Sie die mitgelieferte Fernbedienung des EM8102 mit den mitgelieferten Batterien.
5. Schalten Sie Ihr TV-Gerät ein und wählen Sie dort die entsprechende Videoquelle.
6. Sobald Ihr EM8102 hochgefahren ist (Boot Screen), folgen Sie den weiteren Anweisungen des
Bildschirmassistenten um die Erstinstallation Ihres EM8102 fortzusetzen.
STEP 1
HDMI
EM8102
Coaxial AUDIO Out L
USB 2.0 Host USB 3.0 Client HDMI ® LAN OPTICAL
Video AUDIO Out R
STEP 2
STEP 4 ROUTER
EM8102 Remote Control
STEP 5
STEP 6
EM8102 boot screen
STEP 1
Connecting the EM8102 via HDMI cable
De EM8102 via HDMI kabel aansluiten
EM8102 mit HDMI Kabel anschließen
HDMI to television
HDMI naar televisie
HDMI an Fernsehgerät
EM8102
HDMI
Coaxial AUDIO Out L
12V DC Power USB 2.0 Host USB 3.0 Client HDMI LAN OPTICAL
Video AUDIO Out R

Video and audio to your television
1. Connect the HDMI cable to the HDMI output of the EM8102.
2. Connect the other side of the HDMI cable to an available HDMI input of your television.
» If you want to play video and audio via your home cinema set check: Optional 1B.
» When your television is not equipped with a HDMI port, please check: Optional 2B.
Video en audio naar je televisie
1. Sluit de HDMI kabel op de HDMI aansluiting van de EM8102 aan.
2. Sluit de andere kant van de HDMI kabel op een beschikbare HDMI aansluiting van je televisie aan.
» Je wilt video en audio afspelen via digitale versterker naar je televisie, kijk bij: Optional 1B.
Mijn televisie heeft geen HDMI aansluiting, kijk bij: Optional 2B.
»
Video und Audio an Ihr Fernsehgerät übertragen:
1. Schließen Sie das HDMI-Kabel an den HDMI-Ausgang des EM8102 an.
2. Verbinden Sie das andere Ende des HDMI-Kabels mit dem HDMI-Eingang Ihres Fernsehgerätes.
» Zum Abspielen von Video und Audio über einen Digitalreceiver an das TV-Gerät siehe Optional 1B.
» Ihr Fernsehgerät verfügt NICHT über einen HDMI-Anschluss: siehe Optional 2B.
.
HD Television
HDMI
➋
2
| |
go to verder met weiter mit
