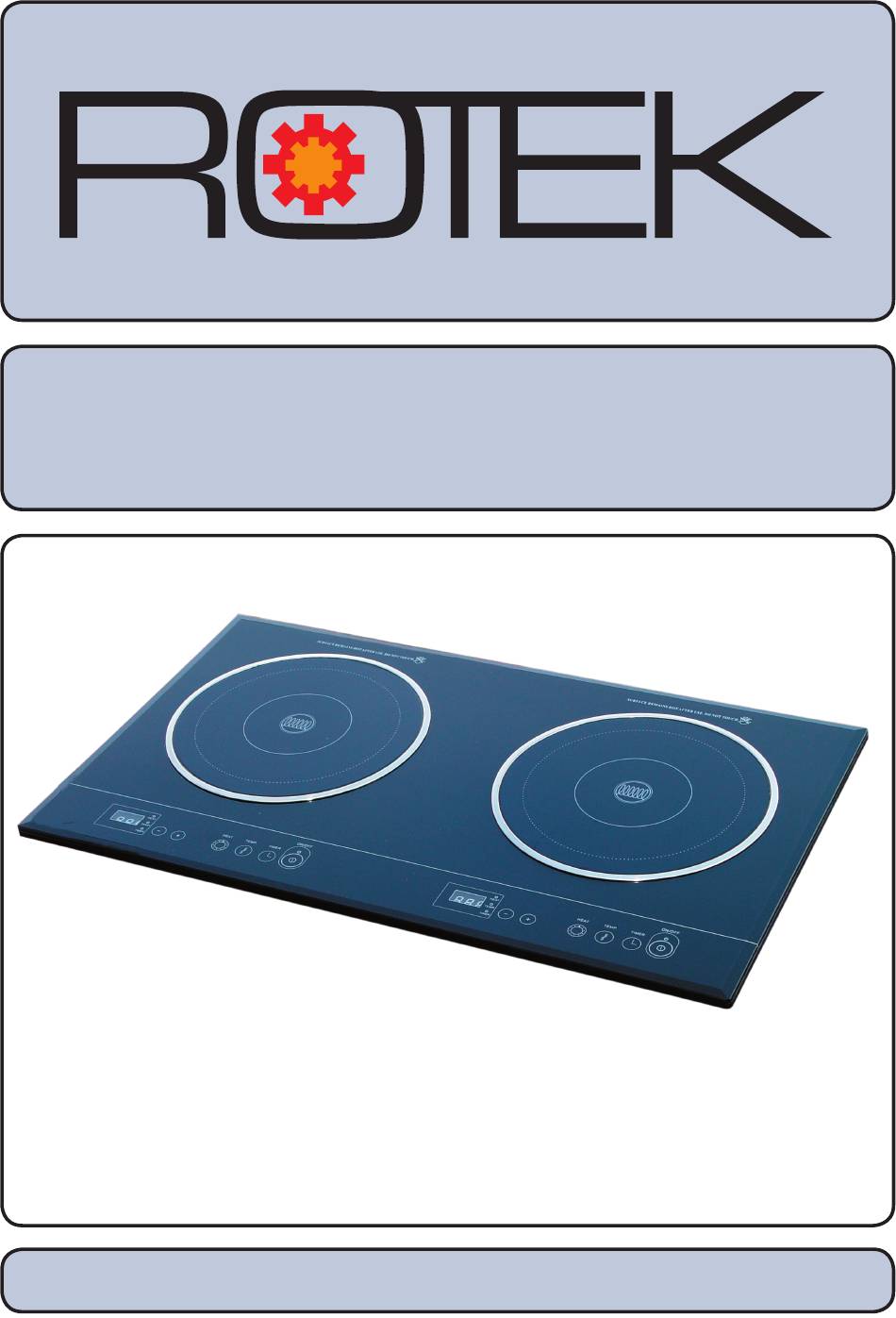

- Page 1 Induktionskochfeld Induction cooking plate INDCOOK-2-3400-CM DE V1.0 Stand 07-2007 HAU004 Rotek Handels GmbH...
-
Page 2: Table Of Contents
Eventual Errors / problem solutions S.15 Wir gratulieren Ihnen zum Erwerb des Thank you for purchasing this INDCOOK-2-3400-CM Kochfeldes. INDCOOK-2-3400-CM cooking plate. Bitte nehmen sie sich die Zeit dieses Please read this operating Handbuch komplett und aufmerksam instructions completely and durchzulesen. -
Page 3: Spezifikation
Spezifikation Induktionskochfeld für Heim- und Gewerbebedarf mit 3400 Watt in schwarz. Technische Daten Modell INDCOOK-2-3400-CM Für Nennspannung 220 - 240V, 50Hz Gesamtleistung 3.400 Watt / 15A Abmessungen (BxTxH) 680 x 400 x 60 mm Notwendiger Ausschnitt der 630 x 360 mm Arbeitsplatte für Einbau (BxT) -
Page 4: Eigenschaften
Eigenschaften • Geringe Speichermassen und Wärmeübertragungsverluste erlauben kürzere Ankochzeiten und dadurch ein reduzierter Stromverbrauch in der Ankochphase. • Durch eine mässig warme Kochfläche besteht kleinere Verbrennungsgefahr und verunmöglicht ein Anbrennen von übergekochten Speisen auf der Herdplatte. • Pfannenböden müssen nicht absolut plan sein, da die Wärme direkt im Pfannenboden erzeugt wird und somit nicht von der Herdplatte übertragen werden muss. -
Page 5: Automatische Funktionen
Automatische Funktionen • Erkennung von geeigneten Gefäßen: Sollten Sie Gefäße verwenden, welche nicht für das Kochen mit Induktion geeignet sind (siehe Seite 3 - geeignete Gefäße), wird die blinkende Fehlermeldung [ --- ] angezeigt und es werden fünf Signaltöne ausgegeben. Sollte innerhalb dieser Zeit (ca. -
Page 6: Sicherheitshinweise
SICHERHEITSHINWEISE Das Gerät nicht öffnen oder Beachten Sie, dass keine versuchen es selbstständig Gegenstände in die Luft- zu reparieren. einlässe gelangen! Bei Kabelbruch oder einem Stellen Sie sicher dass Defekt am Stromstecker nichts auf das Gerät fallen das Gerät nicht verwenden. und es beschädigen kann! Benutzen sie das Gerät nicht in der Nähe von... -
Page 7: Bedienung
Bedienung 1.500W Kochplatte 1.900W Kochplatte Ventilator Bedienfeld Ventilator Bedienfeld Lufteinlass Lufteinlass Hauptschalter Wert verkleinern Wert erhöhen Betriebsanzeige (ON/OFF) Zeiteinstellung (Timer) 3 stellige Anzeige der 7-Segment Betriebsart Temperatureinstellung (Temp) Anzeige Leistungseinstellung (Heat) - Page 8 Bedienung • Stecken Sie den Stromstecker in die Steckdose. Beide Betriebsanzeigen leuchten. • Stellen Sie das befüllte Kochgefäss in die Mitte eines Kochfeldes und tippen Sie auf den Hauptschalter - die “Heat” Anzeige blinkt. Hinweis: Das Kochfeld ist mit Sensortasten ausgestattet. Um eine Taste zu drücken tippen Sie mit einem Finger auf das jeweilige Tastenfeld.
-
Page 9: Mögliche Fehler Und Problemlösungen
Mögliche Fehler und Problemlösungen Fehler Grund Lösung Statusanzeige leuchtet nicht G1. Kein Spannung L1a. Stecken Sie den Strom- stecker ein L1b. Steckdose auf Spannung überprüfen (Sicherung überprüfen - bzw. ande- res Gerät zur Kontrolle anstecken) G2. Netzteil des Kochfeldes L2. Gerät zur Reparatur ein- defekt senden. -
Page 10: Specification
Specification Induction cooking plate for home and industrial use. 3400W power, black body. Technical Data Type INDCOOK-2-3400-CM Rated voltage 220 - 240V, 50Hz Rated power 3.400 W / 15A Dimensions (WxDxH) 680 x 400 x 60 mm Necessary Cutout of the... -
Page 11: Features
Features • Small storage masses and heat transfer losses permit shorter parboiling times and results in a reduced current consumption in the parboiling phase. • By a moderately warm cook surface smaller burn danger exists and makes a scorch of over-cooked meals on the stove plate impossible. •... -
Page 12: Automatic Functions
Automatic functions • Recognition of the cookware material: If the used cookware is not applicable for induction cookers (see page 10 - appli- cable cookware) the error message [ --- ] appears on the display an five acoustic signals are issued. After 30 seconds without applicable cookware the system switch off automatically. -
Page 13: Safety Information
SAFETY INFORMATION Do not let the impurities Do not uncover or repair such as the pin and metal the induction cooker by wire into the air in- or yourself outlet Do not use the induction Do not fall any object cooker when the plug is onto the top plate or col- damaged. -
Page 14: Operation
Operation 1.500W plate 1.900W plate Panel Panel Air inlet Air inlet Main switch Decrease Increase Status LED (ON/OFF) Timer function 3 digit Display 7-segment current Temperature function display function Heat function -13-... - Page 15 Operation • Insert the power plug into a socket. The status LEDs are active. • Place the cookware in the middle of the plate and tip on the main switch. The HEAT display LED blinks. Notice: The cooking plate is equipped with touch keys. To press a key tip with your finger on the requested pad.
-
Page 16: Eventual Errors / Problem Solutions
Eventual Errors and problem solutions Error Cause Solution Nothing on the status LED C1. No voltage S1a. Is the connector pluged S1b. Is the power of the connector on? (check fuse, connect any other device to control the connector) C2. Power supply of the S2. - Page 17 EG-Konformitätserklärung / EC-Declaration of Conformity Wir, die Rotek Handels GmbH Handelsstrasse 4 A-2201 Hagenbrunn erklären hiermit, dass diese Kochplatte in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Anforderungen entspricht, welche in folgenden EG Richtlinien und deren Änderungen festgelegt sind:...
- Page 18 Technical changes and errors excepted. Further induction cookers on request available. Service und Garantiebedingungen Die Fa. Rotek gewährt die gesetzliche Gewährleistung von 2 Jahren. Die Reparaturen werden über den Händler von dem Sie dieses Produkt bezogen haben abgewickelt. Rotek behält sich vor, Schäden die durch unsachgemäße Handhabung entstanden sind, zu verrechnen.
