3B Microphone box 1014521 Instruction Sheet

3B SCIENTIFIC ® PHYSICS
Mikrofonbox (230 V, 50/60 Hz) 1014520
Mikrofonbox (115 V, 50/60 Hz) 1014521
Bedienungsanleitung
01/14 SD/ALF
1. Sicherheitshinweise
Die Mikrofonbox entspricht den Sicherheitsbe-
stimmungen für elektrische Mess-, Steuer-, Re-
gel- und Laborgeräte nach DIN EN 61010 Teil 1.
Sie ist für den Betrieb in trockenen Räumen
vorgesehen, die für elektrische Betriebsmittel
geeignet sind.
Bei bestimmungsgemäßem Gebrauch ist der
sichere Betrieb des Gerätes gewährleistet. Die
Sicherheit ist jedoch nicht garantiert, wenn das
Gerät unsachgemäß bedient oder unachtsam
behandelt wird.
Wenn anzunehmen ist, dass ein gefahrloser
Betrieb nicht mehr möglich ist (z.B. bei sichtba-
ren Schäden), ist das Gerät unverzüglich außer
Betrieb zu setzen.
•
Gerät nur in trockenen Räumen benutzen.
•
Nur mit dem mitgelieferten Steckernetzgerät
in Betrieb nehmen.
•
Keine Fremdspannung an die Ausgangs-
buchsen legen.
1
2
3
4
5
A
B
2. Beschreibung
Die Mikrofonbox ist ein universeller Zweikanalver-
stärker für Elektretmikrofone mit einer Bandbreite
von 10 Hz bis 40 kHz. Beide Kanäle (A und B)
sind umschaltbar zwischen Signal, Pegel und
Trigger. Die Empfindlichkeit des Vorverstärkers ist
einstellbar und erlaubt den direkten Anschluss an
Messgeräte und Oszilloskope. Damit ist auch die
Schwelle für den Triggerausgang einstellbar. Be-
sonders geeignet ist die Mikrofonbox zum Einsatz
mit der langen und kurzen Mikrofonsonde und
dem Mikrosekundenzähler, um Experimente zur
Ermittlung der Schallgeschwindigkeit durchzufüh-
ren.
Die Mikrofonbox mit der Artikelnummer 1014521
ist für eine Netzspannung von 115 V (±10 %)
ausgelegt, die Mikrofonbox mit der Artikelnum-
mer 1014520 für 230 V (±10 %).

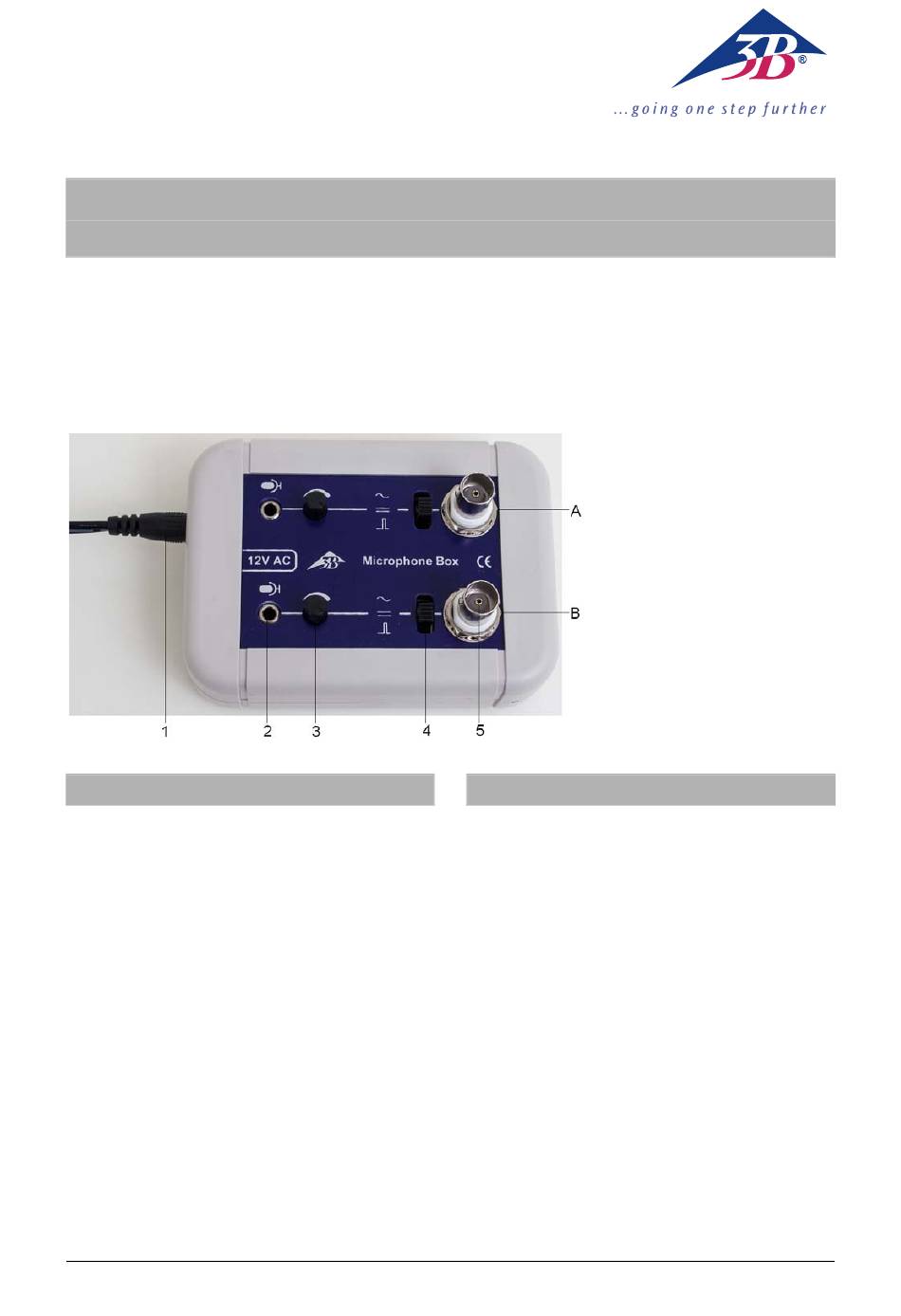

1
Anschluss Steckernetzgerät
Eingangsbuchse
Amplitudensteller
Umschalter Signal, Pegel,
Trigger
Ausgangsbuchse
Kanal A
Kanal B
