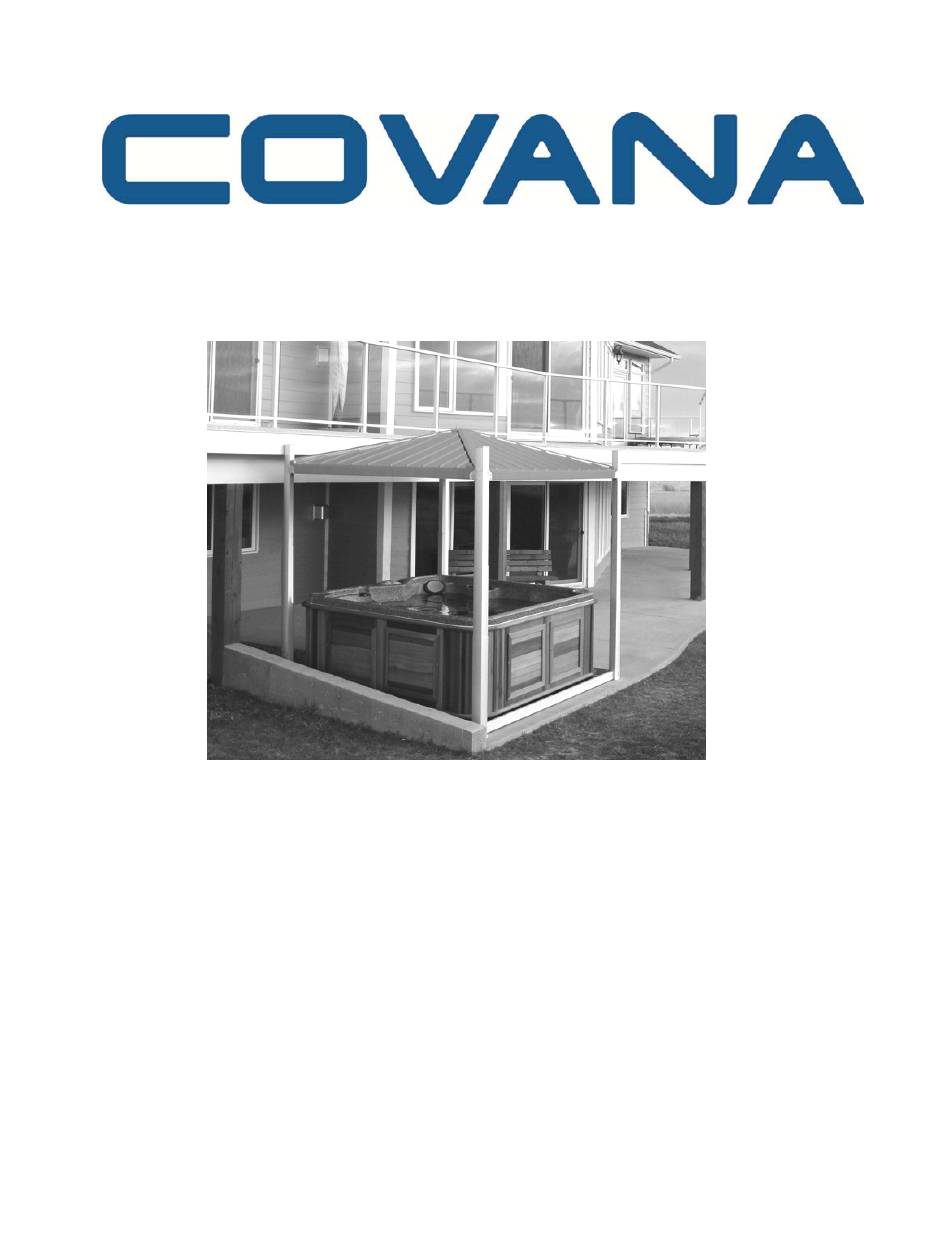

Read this manual before proceeding with installation
Installation Manual
Sterling Leisure Products
www.sterlingcovana.com
202558
COVANA III ‐ Revision 5

Advertisement

loading
Need help?

Need help?

Do you have a question about the COVANA and is the answer not in the manual?

Questions and answers

Related Manuals for Sterling Leisure Products COVANA

Summary of Contents for Sterling Leisure Products COVANA

  • Page 1 Read this manual before proceeding with installation Installation Manual Sterling Leisure Products www.sterlingcovana.com 202558 COVANA III ‐ Revision 5...
  • Page 2 FRANÇAIS La version française du manuel débute à la page 21. 202558 COVANA III ‐ Revision 5...
  • Page 3 THE WIRING MUST MEET THE REQUIREMENTS OF ANY LOCAL CODES AND REGULATIONS WARNING RISK OF ELECTROCUTION THE COVANA OPERATOR MUST BE CONNECTED TO A DEDICATED GFCI (GROUND FAULT CIRCUIT INTERRUPTERS) PROTECTED CIRCUIT. REFERENCE: COMPLY TO ANY LOCAL CODES AND REGULATIONS.
  • Page 4 REMOVE THE CONTROL KEY AFTER OPERATING THE COVANA. STORE THE KEY IN A SECURE LOCATION WHEN NOT IN USE. BRING KEY WITH YOU IN THE SPA TO PREVENT UNAUTHORIZED OPERATION OF THE COVANA. NOTICE The key switch must be permanently mounted and located 5 feet (1.5m) away from the spa and 5 feet (1.5m) above the...
  • Page 5 DO NOT OPERATE THE UNIT UNTIL ALL MECHANICAL AND ELECTRICAL CONNECTIONS HAVE BEEN MADE. IMPORTANT ALL 4 POST OF THE COVANA MUST BE PROPERLY ANCHORED TO ITS FOUNDATION USING THE ANCHORING HOLES LOCATED ON THE FOOT OF EACH POST. IMPORTANT LIMIT SWITCH ADJUSTMENT BOTH THE UP &...
  • Page 6 PREPARING A PROPER FOUNDATION Just like the spa foundation, the COVANA also requires a solid foundation. The area that the COVANA sits on must be able to support at least 600lbs (300kg) and must be level. Note: Damage caused by inadequate or improper foundation support is not covered by the COVANA warranty.

  • Page 7: Side Elevation Dimensions

    SIDE ELEVATION DIMENSIONS 21” (530mm) The maximum elevation height is dependent of the height of the tub. Add spa height to the Covana travel to determine maximum elevation. Covana maximum travel is 50” (1270mm) Example: Spa height + COVANA travel which is 50”...

  • Page 8: Frame Dimensions And Footprint

    FRAME DIMENSIONS AND FOOTPRINT 202558 COVANA III ‐ Revision 5...
  • Page 9 BONDING, GROUNDING AND CONNECTION OF POWER SUPPLY WARNING RISK OF INJURY DISCONNECT OR TURN OFF ALL POWER SUPPLY BEFORE STARTING INTERVENTION ON THE COVANA Unscrew and remove the four screws on the bottom side of the COVANA operator and remove the cover Pre-wired key switch 20’...

  • Page 10: Limit Switch Adjustment

    Note: The UP & DOWN limits are factory adjusted and there is no need for re-adjustment. If adjustments are required to ensure the Covana roof does not come into contact with its surroundings, while elevating, the UP direction may be decreased. Never change the...
  • Page 11 WARNING RISK OF INJURY DISCONNECT OR TURN OFF ALL POWER SUPPLY BEFORE STARTING INTERVENTION ON THE COVANA OPERATOR 1. Disconnect or turn off the power 2. Unscrew and remove the four screws on the cover of the operator. 3. Remove the operator 4.
  • Page 12 Wiring & Schematic Diagram - 120VAC, 60Hz Operator (North America) 202558 COVANA III ‐ Revision 5...
  • Page 13 Wiring & Schematic Diagram - 220VAC, 50Hz Operator (Europe Only) 202558 COVANA III ‐ Revision 5...
  • Page 14 UNCRATING THE COVANA 1. Stand the Covana in the vertical position, ensure wind conditions allow for this to be done safely 2. Remove the hardware box and sort the hardware 3. Using the screwdriver bit included in the hardware kit, remove the lower corner braces of the crate 4.
  • Page 15 3. Slide the driveshafts over the square shaft of both motor side jacks 2. Place and center the roof of the Covana on the tub, pay attention to the short side and long side. The light switch, if a LED light kit option is 4.
  • Page 16 8. Ensure the Covana is centered over the tub and that proper seal can be made between the roof and the tub 9. Each of the 4 posts on the Covana must be properly anchored to the foundation using at least one of the pre-drilled holes located on the foot of each post.
  • Page 17 ASSEMBLING THE COVANA PART III - APPLYING THE SEAL **NOTE: If your install requires the non-permanent mounting plates to be installed do this BEFORE installing the seal to ensure proper alignment. ** Cut four 5” pieces of seal and place them on the corner of the hot tub before lifting the roof in place as per the installation instructions.

  • Page 18: Installation

    Continue with Covana installation. IMPORTANT Maintenance - Determine the corner of the Covana that is likely to receive the most sun, generally south is best; ensure there are no interfering objects. Ensure solar panel is clean and free of snow.
  • Page 19 16”(400mm) . Connect the wires of the charger extension kit to the connector of the Covana LED lighting kit. Determine the best corner to locate the charger connection; generally the back side would be less visible. Lower the outer shell back over the inner shell taking care to ensure the wires are not pinched and are placed in the slit of the outer shell corner.
  • Page 20 Made in Canada Sterling Leisure Products www.sterlingcovana.com PATENTED CANADA 2,532,429 US 11/162,557 UK 0515168.3 AUSTRALIA 2006200251 202558 COVANA III ‐ Revision 5...

  • Page 21: Manuel D'installation

    Lire ce manuel avant d'effectuer l'installation Manuel d’installation Sterling Leisure Products www.sterlingcovana.com 202558 COVANA III ‐ Revision 5...
  • Page 22 TOUS LES CÂBLAGES ÉLECTRIQUES DOIVENT ÊTRE EFFECTUÉS PAR UN PROFESSIONNEL QUALIFIÉ. LE CÂBLAGE DOIT RESPECTER TOUTES LES NORMES ET RÉGLEMENTATIONS LOCALES. AVERTISSEMENT RISQUE D'ÉLECTROCUTION L'OPÉRATEUR DU COVANA DOIT ÊTRE RELIÉ À UN DISJONCTEUR DE FUITE DE TERRE EXCLUSIF. RÉFÉRENCE : CONFORME À TOUTE NORME ET RÉGLEMENTATION LOCALE. AVERTISSEMENT RISQUE D'ÉLECTROCUTION L'APPAREIL DOIT ÊTRE CORRECTEMENT FIXÉ...
  • Page 23 D'AUTRES MATÉRIAUX MISE EN GARDE ENLEVER LA CLEF DE CONTRÔLE APRÈS AVOIR UTILISÉ LE COVANA. RANGEZ LA CLEF DANS UN ENDROIT SÛR LORSQUE VOUS NE L'UTILISEZ PAS. PRENEZ LA CLEF AVEC VOUS DANS LE SPA AFIN D'ÉVITER TOUTE OPÉRATION NON AUTORISÉE DU COVANA.
  • Page 24 NE PAS METTRE EN MARCHE AVANT QUE TOUS LES BRANCHEMENTS MÉCANIQUES ET ÉLECTRIQUES AIENT ÉTÉ EFFECTUÉS. IMPORTANT LES 4 POTEAUX DU COVANA DOIVENT ÊTRE CORRECTEMENT FIXÉS AUX FONDATIONS À L’AIDE DES TROUS D'ANCRAGE SITUÉS AU PIED DE CHAQUE POTEAU. IMPORTANT RÉGLAGE DE L'INTERRUPTEUR DE FIN DE COURSE...
  • Page 25 Tout comme pour les fondations d’un spa, le COVANA nécessite aussi des fondations solides. La zone d’implantation du COVANA doit être apte à supporter au moins 600 lb (272 kg). Le système fonctionne mieux s’il est installé sur des fondations nivelées.
  • Page 26 La course maximale du Covana l'élévation maximale. est de 50” (1270mm) Exemple : Hauteur du spa + course du COVANA de 50” (1270mm) = élévation totale La hauteur du spa varie et doit être comprise dans ces mesures Minimum de 34” (860mm) Maximum de 48”...
  • Page 27 DIMENSIONS DU CADRE ET EMPREINTE 202558 COVANA III ‐ Revision 5...

  • Page 28: Risque De Blessures

    FIXATION, MISE À LA TERRE ET CONNEXION DE L’ALIMENTATION PRINCIPALE AVERTISSEMENT RISQUE DE BLESSURES DÉBRANCHEZ OU ÉTEIGNEZ L'ALIMENTATION ÉLECTRIQUE AVANT D'ENTREPRENDRE TOUTE INTERVENTION SUR L'APPAREIL DU COVANA. Dévissez et enlevez les quatre vis sur le bas du couvercle du moteur. Retirez le couvercle du moteur.
  • Page 29 RISQUE DE BLESSURES DÉBRANCHEZ OU ÉTEIGNEZ TOUTES LES ALIMENTATIONS ÉLECTRIQUES AVANT D’ENTREPRENDRE TOUTE INTERVENTION SUR LE COVANA Remarque : Les limites supérieures et inférieures sont réglées en usine et ne nécessitent pas d’autre réglage. Cependant, si un réglage ultérieur s’avère nécessaire, suivez les étapes ci-dessous.
  • Page 30 FONCTIONNEMENT MANUEL EN CAS DE COUPURE DE COURANT AVERTISSEMENT RISQUE DE BLESSURES DÉBRANCHEZ OU ÉTEIGNEZ TOUTES LES ALIMENTATIONS ÉLECTRIQUES AVANT D’ENTREPRENDRE TOUTE INTERVENTION SUR LE COVANA. 1. Débranchez ou éteignez l'alimentation. 2. Dévissez et enlevez les quatre vis du couvercle de l'appareil. 3. Enlevez l'appareil.
  • Page 31 Tous les câbles électriques doivent être installés par un électricien qualifié, autorisant une chute de tension de 5 %. Les raccords électriques doivent être effectués conformément aux régle- mentations électriques locales. 202558 COVANA III ‐ Revision 5...
  • Page 32 Tous les câbles électriques doivent être installés par un électricien qualifié, autorisant une chute de tension de 5 %. Les raccords électriques doivent être effectués conformément aux réglementations électriques locales. 202558 COVANA III ‐ Revision 5...
  • Page 33 DÉBALLAGE DU COVANA 1. Posez le Covana en position verticale, vérifiez que le vent permet d'effectuer cela en toute sécurité. 2. Enlevez l'emballage de l'équipement et rangez-le. 3. À l’aide de l'embout de tournevis inclus dans le kit de l'équipement, enlevez les bagues d'angle de l'emballage.
  • Page 34 3. Faites glisser les arbres d'entraînement sur les arbres carrés des deux vérins des côtés du moteur. 2. Placez et centrez le toit du Covana sur le bassin, faites attention au petit côté et au grand côté. L'interrupteur de la lumière, si 4.
  • Page 35 Réajustez les équerres s'il n'y a pas de contact. 8. Vérifiez que le Covana est centré sur le bassin et que le toit et le bassin se rejoignent correctement.
  • Page 36 ASSEMBLAGE DU COVANA PARTIE III - APPLIQUEZ LE JOINT **REMARQUE : Si votre installation nécessite la mise en place de cales de montage, installez-les AVANT d'installer le joint de sorte à garantir un bon alignement. ** Couper quatre morceaux de 5” de joint et les mettre aux angles du bassin avant de faire monter le toit, conformément aux consignes d'installation.

  • Page 37: Entretien

    Installation IMPORTANT Vérifiez que la lumière bleue clignote : le - Déterminez l'angle du Covana qui reçoit le plus de soleil. panneau se charge. Le côté sud est en général le meilleur. Assure-vous Poursuivez l'installation du Covana qu'aucun objet n'y fait de l'ombre.
  • Page 38 ÉCLAIRAGE DU COVANA — INSTALLATION DU CHARGEUR EN OPTION Installez l'équerre en vérifiant que le câble IMPORTANT passe sur le dessus. En utilisant le verrou inférieur du crochet fixez le connecteur. - Notez que la batterie est située du même côté court que l'interrupteur marche / arrêt.
  • Page 39 Fabriqué au Canada Sterling Leisure Products www.sterlingcovana.com PATENTED CANADA 2,532,429 US 11/162,557 UK 0515168.3 AUSTRALIA 2006200251 202558 COVANA III ‐ Revision 5...
