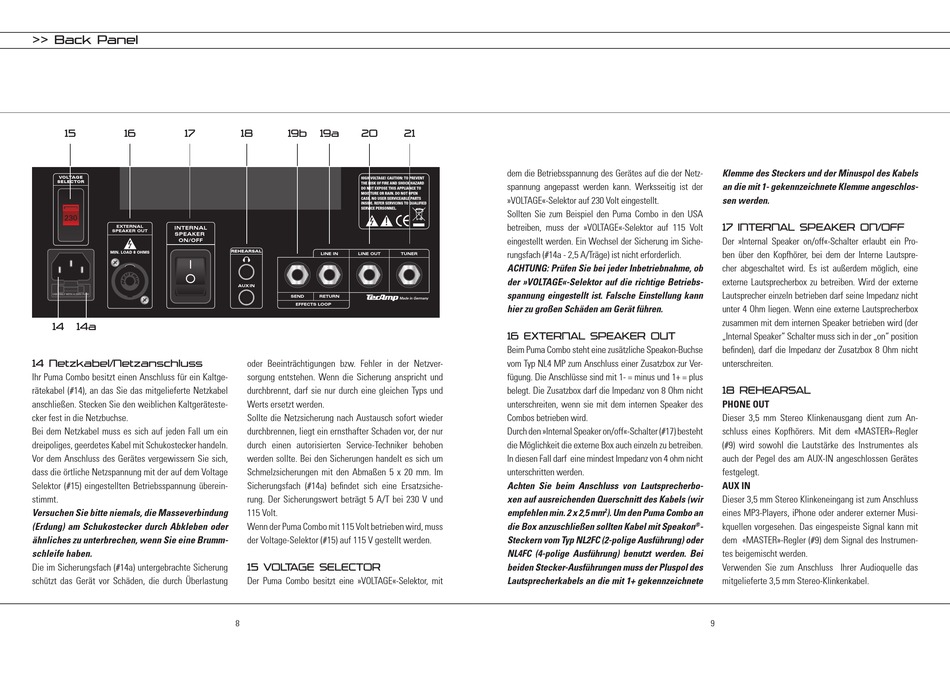

14 14a
14 Netzkabel/Netzanschluss
Ihr Puma Combo besitzt einen Anschluss für ein Kaltge-
rätekabel (#14), an das Sie das mitgelieferte Netzkabel
anschließen. Stecken Sie den weiblichen Kaltgeräteste-
cker fest in die Netzbuchse.
Bei dem Netzkabel muss es sich auf jeden Fall um ein
dreipoliges, geerdetes Kabel mit Schukostecker handeln.
Vor dem Anschluss des Gerätes vergewissern Sie sich,
dass die örtliche Netzspannung mit der auf dem Voltage
Selektor (#15) eingestellten Betriebsspannung überein-
stimmt.
Versuchen Sie bitte niemals, die Masseverbindung
(Erdung) am Schukostecker durch Abkleben oder
ähnliches zu unterbrechen, wenn Sie eine Brumm-
schleife haben.
Die im Sicherungsfach (#14a) untergebrachte Sicherung
schützt das Gerät vor Schäden, die durch Überlastung

Bass Combo

18 19b 19a 20
HIGH VOLTAGE! CAUTION: TO PREVENT
THE RISK OF FIRE AND SHOCK HAZARD
DO NOT EXPOSE THIS APPLIANCE TO
MOISTURE OR RAIN. DO NOT OPEN
CASE. NO USER SERVICEABLE PARTS
INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
!
REHEARSAL
LINE IN LINE OUT TUNER
AUX IN
SEND RETURN
Made in Germany
EFFECTS LOOP
oder Beeinträchtigungen bzw. Fehler in der Netzver-
sorgung entstehen. Wenn die Sicherung anspricht und
durchbrennt, darf sie nur durch eine gleichen Typs und
Werts ersetzt werden.
Sollte die Netzsicherung nach Austausch sofort wieder
durchbrennen, liegt ein ernsthafter Schaden vor, der nur
durch einen autorisierten Service-Techniker behoben
werden sollte. Bei den Sicherungen handelt es sich um
Schmelzsicherungen mit den Abmaßen 5 x 20 mm. Im
Sicherungsfach (#14a) befindet sich eine Ersatzsiche-
rung. Der Sicherungswert beträgt 5 A/T bei 230 V und
115 Volt.
Wenn der Puma Combo mit 115 Volt betrieben wird, muss
der Voltage-Selektor (#15) auf 115 V gestellt werden.
15 VOLTAGE SELECTOR
Der Puma Combo besitzt eine »VOLTAGE«-Selektor, mit
8
21
dem die Betriebsspannung des Gerätes auf die der Netz-
spannung angepasst werden kann. Werksseitig ist der
»VOLTAGE«-Selektor auf 230 Volt eingestellt.
Sollten Sie zum Beispiel den Puma Combo in den USA
betreiben, muss der »VOLTAGE«-Selektor auf 115 Volt
eingestellt werden. Ein Wechsel der Sicherung im Siche-
rungsfach (#14a - 2,5 A/Träge) ist nicht erforderlich.
ACHTUNG: Prüfen Sie bei jeder Inbetriebnahme, ob
der »VOLTAGE«-Selektor auf die richtige Betriebs-
spannung eingestellt ist. Falsche Einstellung kann
hier zu großen Schäden am Gerät führen.

16 ExTERNAL SPEAKER OUT

Beim Puma Combo steht eine zusätzliche Speakon-Buchse
vom Typ NL4 MP zum Anschluss einer Zusatzbox zur Ver-
fügung. Die Anschlüsse sind mit 1- = minus und 1+ = plus
belegt. Die Zusatzbox darf die Impedanz von 8 Ohm nicht
unterschreiten, wenn sie mit dem internen Speaker des
Combos betrieben wird.
Durch den »Internal Speaker on/off«-Schalter (#17) besteht
die Möglichkeit die externe Box auch einzeln zu betreiben.
In diesen Fall darf eine mindest Impedanz von 4 ohm nicht
unterschritten werden.
Achten Sie beim Anschluss von Lautsprecherbo-
xen auf ausreichenden Querschnitt des Kabels (wir
empfehlen min. 2 x 2,5 mm
die Box anzuschließen sollten Kabel mit Speakon
Steckern vom Typ NL2FC (2-polige Ausführung) oder
NL4FC (4-polige Ausführung) benutzt werden. Bei
beiden Stecker-Ausführungen muss der Pluspol des
Lautsprecherkabels an die mit 1+ gekennzeichnete
Klemme des Steckers und der Minuspol des Kabels
an die mit 1- gekennzeichnete Klemme angeschlos-
sen werden.

17 INTERNAL SPEAKER ON/OFF

Der »Internal Speaker on/off«-Schalter erlaubt ein Pro-
ben über den Kopfhörer, bei dem der Interne Lautspre-
cher abgeschaltet wird. Es ist außerdem möglich, eine
externe Lautsprecherbox zu betreiben. Wird der externe
Lautsprecher einzeln betrieben darf seine Impedanz nicht
unter 4 Ohm liegen. Wenn eine externe Lautsprecherbox
zusammen mit dem internen Speaker betrieben wird (der
„Internal Speaker" Schalter muss sich in der „on" position
befinden), darf die Impedanz der Zusatzbox 8 Ohm nicht
unterschreiten.
18 REHEARSAL
pHone out
Dieser 3,5 mm Stereo Klinkenausgang dient zum An-
schluss eines Kopfhörers. Mit dem «MASTER»-Regler
(#9) wird sowohl die Lautstärke des Instrumentes als
auch der Pegel des am AUX-IN angeschlossen Gerätes
festgelegt.
aux In
Dieser 3,5 mm Stereo Klinkeneingang ist zum Anschluss
). Um den Puma Combo an
2 eines MP3-Players, iPhone oder anderer externer Musi-
- kquellen vorgesehen. Das eingespeiste Signal kann mit
®
dem «MASTER»-Regler (#9) dem Signal des Instrumen-
tes beigemischt werden.
Verwenden Sie zum Anschluss Ihrer Audioquelle das
mitgelieferte 3,5 mm Stereo-Klinkenkabel.
9
