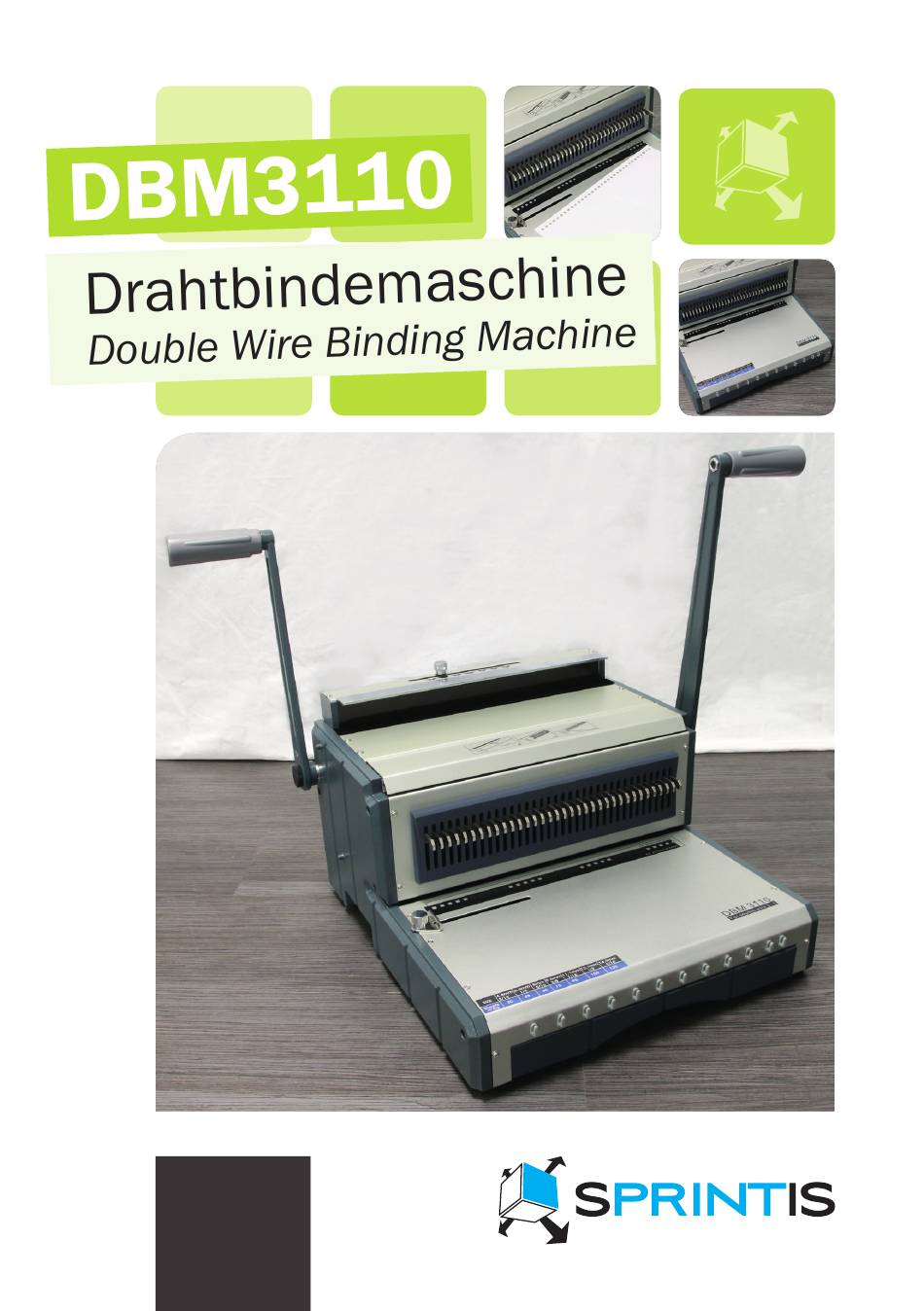

- Page 1 +++ Bedienungsanleitung +++ instruction manual +++ www.sprintis.de...
-
Page 3: Table Of Contents
Bitte bewahren Sie diese Bedienungsanleitung sorgfältig als Nachschlagewerk und zur Fehler- behebung auf. Inhalt Die Drahtbindemaschine DBM3110 besteht aus der Maschine, 1 langem Hebel, 1 kurzem Hebel, 2 Schrauben und 1 Bedienungsanleitung. Eigenschaften 1. Die Maschine ist aus Metall gefertigt, stabil und sehr langlebig. -
Page 4: Aufbau
Aufbau Presshebel Bindeeinheit Deaktivierbare Stanzstempel Stanzhebel Stanzöffnung Drehknopf für Randabstand Papieranschlag 10 Fixiervorrichtung Schieberegler 11 Fach für Stanzabfälle Pressvorrichtung Spezifi kationen Max. Stanzstärke (70 - 80 g /m 25 Blatt Max. Bindekapazität 120 Blatt (Drahtdurchmesser 9/16” / 14,3 mm) Max. Stanzlöcher 35 Löcher (34 Löcher bei einem DIN A4 Blatt) Lochgröße / Lochabstand (3:1) 4 x 4 mm / 8,67 mm... -
Page 5: Bedienung
Bedienung Vor dem Stanzen 1. Bereiten Sie die Dokumente vor. 2. Wählen Sie eine Randbreite (s. Grafi k 1). 3. Stellen Sie den Einstellknopf für die Randbreite an der rechten Seite der Maschine auf das gewünschte Maß ein (3 mm / 5 mm / 7 mm / 9 mm). 4. - Page 6 Binden 1. Um Ihr Dokument richtig zu binden, achten Sie darauf den Drahtbinderücken in der richtigen Größe zu verwenden. Beachten Sie hierzu folgende Tabelle: Durchmesser 4,8 mm 6,4 mm 8 mm 9,5 mm 11,1 mm 12,7 mm 14,3 mm 3/16‘‘ 1/4‘‘...
- Page 7 Operation ............9-10 Save the instructions for further reference. Check The DBM3110 consists of the main machine, 1 long handle, 1 short handle, 2 screws and 1 instruction manual. Features 1. All metal made mechanism, rock-fi rm and durable machine. 2. Easy to punching without noise.
- Page 8 Structure Pressing wire handle Wire grip board Disengaged pins Punching handle Punching slot Margin depth adjustment knob Paper stop guide 10 Hook Wire - close control knob 11 Waster paper tray Wire - close pressing board Specifi cation Max. sheets per punch (70 - 80 g) 25 sheets Max.
- Page 9 Operation Before punching 1. Get the documents ready in order. 2. Decide the desired margin size (see chart 1). 3. Adjust the margin depth adjustment knob on right side of machine to the desired margin size (3 mm / 5 mm / 7 mm / 9 mm). 4.
- Page 10 Binding 1. To bind the documents correctly, be sure to choose the correct size wire, please check the below chart to do so: Diameter 4.8 mm 6.4 mm 8 mm 9.5 mm 11.1 mm 12.7 mm 14.3 mm 3/16‘‘ 1/4‘‘ 5/16‘‘...
- Page 12 SPRINTIS Schenk GmbH & Co. KG Ludwig-Weis-Straße 11 D-97082 Würzburg Telefon +49 (0) 931 / 40 41 6-0 Telefax +49 (0) 931 / 40 41 6-100 E-Mail info@sprintis.de Onlineshop www.sprintis.de / www.sprintis.eu...
