S+S Regeltechnik THERMASGARD 9112 Operating Instructions, Mounting & Installation

Fieldbus input modules and fieldbus output modules
Hide thumbs

Advertisement

Available languages

Available languages

  • ENGLISH, page 14

Quick Links

Download this manual

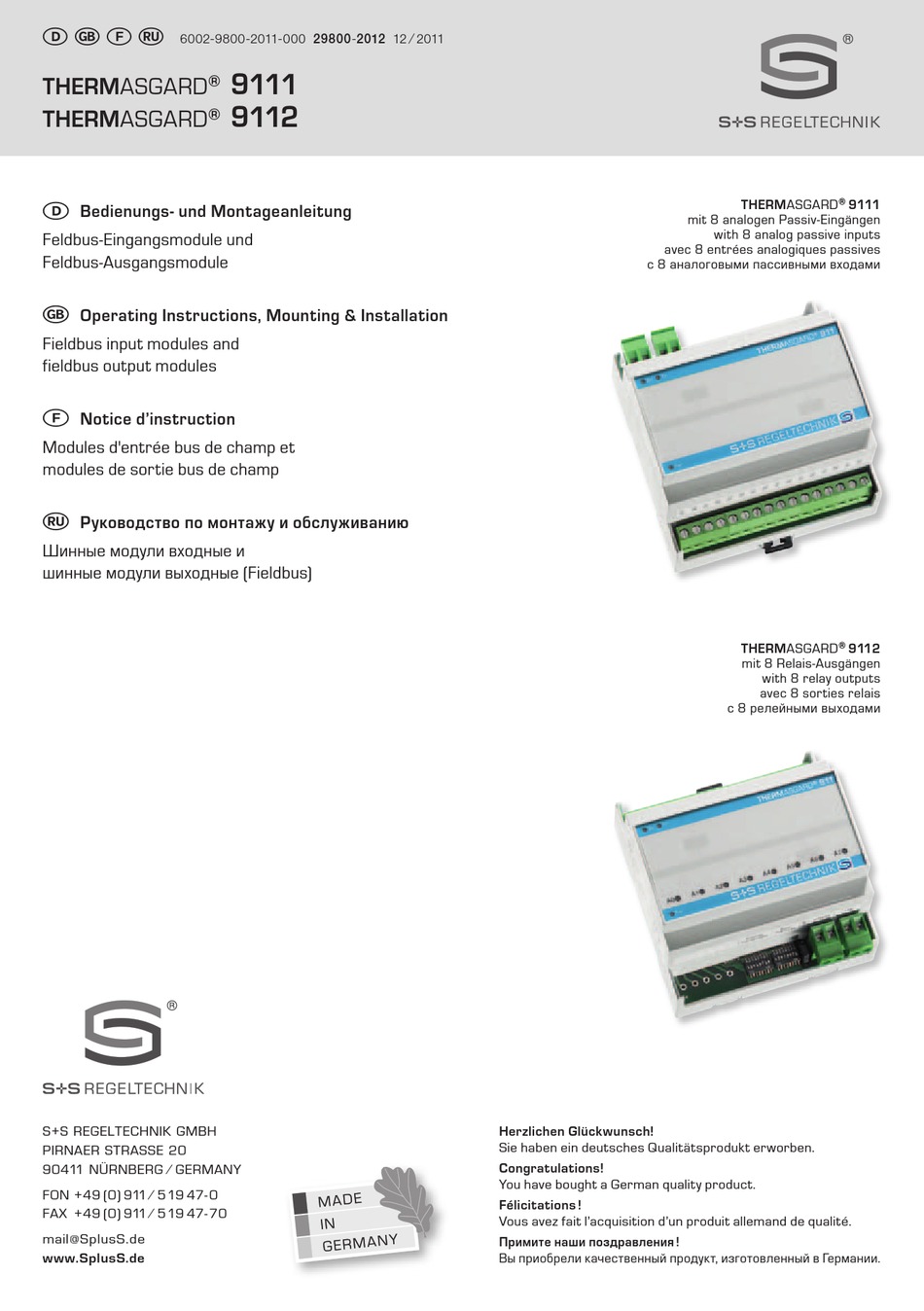

D G F r
6002-9800-2011-000 29800-2012 12 ⁄ 2011
THERMASGARD
® 
THERMASGARD
® 
D
Bedienungs- und Montageanleitung
Feldbus-Eingangsmodule und
Feldbus-Ausgangsmodule
G
Operating Instructions, Mounting & Installation
Fieldbus input modules and
fieldbus output modules
F
Notice d'instruction
Modules d'entrée bus de champ et
modules de sortie bus de champ
r
Руководство по монтажу и обслуживанию
Шинные модули входные и
шинные модули выходные (Fieldbus)
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
9111
9112
avec 8 entrées analogiques passives
с 8 аналоговыми пассивными входами
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
®
THERMASGARD
9111
mit 8 analogen Passiv-Eingängen
with 8 analog passive inputs
®
THERMASGARD
9112
mit 8 Relais-Ausgängen
with 8 relay outputs
avec 8 sorties relais
с 8 релейными выходами

Advertisement

loading
Need help?

Need help?

Do you have a question about the THERMASGARD 9112 and is the answer not in the manual?

Questions and answers

Summary of Contents for S+S Regeltechnik THERMASGARD 9112

  • Page 1 THERMASGARD 9112 mit 8 Relais-Ausgängen with 8 relay outputs avec 8 sorties relais с 8 релейными выходами S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
  • Page 2 D G F r 9111 THERMASGARD ®  9112 THERMASGARD ®  THERMASGARD ® 911x Maßzeichnung Dimensional drawing Plan coté Габаритный чертеж ® ® ® THERMASGARD 9112 THERMASGARD 9112 THERMASGARD 9111 mit 8 analogen Ausgängen (0 -10 V), mit 8 Relais-Ausgängen mit 16 Eingängen Handbetrieb und Notbedienebene und Handbetrieb with 16 inputs...

  • Page 3: Technische Daten

    ® THERMASGARD 9111 ⁄ 9112 Die neuen Feldbussysteme THERMASGARD ® 911x, mit S-Bus- oder Mod-Bus-Protokoll (am Gerät wählbar) helfen durch den geringeren Zeitaufwand bei der Verkabelung und Installiation Zeit und Kosten zu sparen. Erweiterungen oder Änderungen sind einfach durchzuführen und garantieren Flexibilität und Zukunftssicherheit. Die Feldbusgeräte sind auf Hutschienen montierbar und einfach zu bedienen. ®...

  • Page 4: Wichtige Hinweise

    THERMASGARD ®  9111 (Feldbus-Eingangsmodule) Typ ⁄ WG1 Art.-Nr. Eingänge Austattung FB -16E - L 1905-9111-1000-400 16 Digitale mit LEDs FB - 8AE 1905-9111-2000-500 8 Analog für passive Sensoren Pt100, Pt1000, Ni1000, Ni100TK5000 FB - 8AE - U 1905-9111-2010-500 8 Analog Aktiv 0 -10 V FB - 8AE - I 1905-9111-2020-500...
  • Page 5 Montage und Installation THERMASGARD ® 911x RS485-Bus RS485 Busabschluss Versorgung Bus- Busparameter adresse (Baudrate, +10...+24V DC Datenbits,..) RS485-Bus Anschlüsse RS485 Busabschluss Stromversorgung und Busleitung steckbar ausgeführt. Alle weiteren Anschlüsse sind Schraubklemmen. Bus- Busparameter sorgung Stromversorgung: ....COMBICO-Steckverbindung 2-polig adresse (Baudrate, Busanschluss: ....COMBICO-Steckverbindung 2-polig 24V DC Datenbits,..) I ⁄...
  • Page 6 RS485-Bus RS485-Bus RS485 Busabschluss RS485 Busabschluss Bus- Bus- Busparameter Busparameter orgung orgung adresse adresse (Baudrate, (Baudrate, 24V DC 24V DC Datenbits,..) Datenbits,..) BUSADRESSE Die Busadresse im Bereich von 0 bis 127 (Binärformat) kann mit dem linken DIP-Schalter (Pos.1 bis 7) eingestellt werden. RS485-Bus RS485-Bus RS485 Busabschluss...

  • Page 7: Modbus Rtu

    Modbus RTU Dieses Kapitel beschreibt, wie die einzelnen Register, Inputs, usw. angesprochen werden. Auf die Adressen der jeweiligen Ein- und Ausgänge wird hier nicht Bezug genommen, sondern muss aus dem jeweiligen typspezifischen Gerätedatenblatt entnommen werden. Analogwerte Analogwerte werden generell als WORD (16 BIT) im FB-II Feldbussystem behandelt. Temperaturmesswerte werden als Ganzahl mit 1 ⁄...
  • Page 8 SAIA ® S-Bus Dieses Kapitel beschreibt, wie die einzelnen Register, Inputs, Flags usw. angesprochen werden. Auf die Adressen der jeweiligen Ein- und Ausgänge wird hier nicht Bezug genommen, sondern muss aus dem jeweiligen typspezifischen Gerätedatenblatt entnommen werden. Allgemeines ® Um den SAIA S-Bus verwenden zu können, muss vor den F-Boxen, die für die Kommunikation verwendet werden die SASI-Initialisierung „SASI S-Bus Master“...
  • Page 9 S-Bus Register lesen Register lesen mit F-Box „Empfang Ganzahl“. Einstellungen in der F-Box: Initialisation .......... NO IP ⁄ Node ⁄ Profi-S-Bus Address ..0 Source station (S-Bus) ....... Busadresse des jeweiligen Feldbusgerätes Source element ........Register Source address ........Startadresse mit der das Auslesen beginnen soll Die Anzahl der zu lesenden Register wird durch ausziehen der F-Box erreicht.
  • Page 10 Registereinträge (16x digitaler Eingang) 16x digitaler Eingang 16x digitaler Eingang – Vorteiler-Nullstand erreicht galvanisch getrennt (24V DC) mit LED Wird bei jedem Neustart und jeder Spannungswiederkehr auf 0 zurückgesetzt. Lesezugriff: Schreib-Lesezugriff: Eingang Modbus RTU SAIA ® S-Bus Eingang Modbus RTU SAIA ®...
  • Page 11 Registereinträge (8x analoger Eingang, passiv ⁄ 8x analoger Eingang, passiv) 8x analoger Eingang, aktiv (0 -10 V ⁄ 0 ... 20 mA) Der Messwert wird in 1 ⁄ 100 angegeben (z.B. Wert 675 im Register entspricht einer Messspannung von 6,75 V bzw. 6,75 mA) Lesezugriff: Eingang Modbus RTU...
  • Page 12 Registereinträge (4x analoger Eingang, passiv ⁄ 8x digitaler Ausgang ⁄ 8x analoger Ausgang) 4x analoger Eingang, passiv (FB - 8RA - 4AE, FB - 8RA - 4AE - H) Passivfühler (Temperatur ist im jeweiligen Register gemäß unten angeführter Tabelle in 1 ⁄ 10 °C abrufbar) mögliche Typen sind Pt100, Pt1000, Ni1000, Ni1000 TK5000 Lesezugriff: Eingang...
  • Page 13 Registereinträge (Handbedienebene ⁄ Notbedienebene) Handbedienebene Handbedienebene (FB - 8RA, FB - 8RA - H, FB - 8RA - 4AE, FB - 8RA - 4AE - H) (FB - 8AA - U - H) Lesezugriff: Lesezugriff: ® ® Schalter Modbus RTU SAIA S-Bus Schalter...

  • Page 14: Technical Data

    ® THERMASGARD 9111 ⁄ 9112 The new fieldbus systems THERMASGARD ® 911 with S-Bus or Modbus protocol (selectable at the device) help to save time and money due to less time expenditure for cabling and installation. Extensions or modifications are easy to carry out, providing for guaranteed flex- ibility and future.
  • Page 15 THERMASGARD ®  9111 (fieldbus input modules) Type ⁄ WG1 Item No. Inputs Features FB -16E - L 1905-9111-1000-400 16 digital with LEDs FB - 8AE 1905-9111-2000-500 8 analog for passive sensors Pt100, Pt1000, Ni1000, Ni100TK5000 FB - 8AE - U 1905-9111-2010-500 8 analog active 0 -10 V...
  • Page 16 Mounting and Installation THERMASGARD ® 911x RS485 Bus RS485 Bus termination Bus parameters Supply voltage address (Baud rate, +10...+24V DC data bits …) RS485-Bus Connections RS485 Busabschluss Power supply and bus line are pluggable. All other connections are screw terminals. Bus- Busparameter sorgung...

  • Page 17: Bus Address

    RS485-Bus RS485-Bus RS485 Busabschluss RS485 Busabschluss Bus- Bus- Busparameter Busparameter orgung orgung adresse adresse (Baudrate, (Baudrate, 24V DC 24V DC Datenbits,..) Datenbits,..) BUS ADDRESS The bus address can be selected in the range from 0 to 127 (in binary format) at the left DIP switch (positions 1 through 7).
  • Page 18 Modbus RTU This chapter describes how the individual registers, inputs, etc. are approached. No reference is made here to addresses of the respective inputs and outputs. Addresses are to be taken from the type-specific device datasheet in question. Analog values Analog values are generally treated as WORD (16 BIT) in the FB-II fieldbus system.
  • Page 19 SAIA ® S-Bus This chapter describes how the individual registers, inputs, flags, etc. are approached. No reference is made here to addresses of the respective inputs and outputs. Addresses are to be taken from the type-specific device datasheet in question. General ®...
  • Page 20 Reading S-Bus registers Read registers using FBox “Receive Integer”. Settings in the FBox: Initialisation .......... NO IP ⁄ Node ⁄ Profi-S-Bus Address ..0 Source station (S-Bus) ....... Bus address of the respective fieldbus device Source element ........Register Source address ........Starting address reading should start with The number of registers to be read is obtained by extracting the FBox.
  • Page 21 Register entries (16x digital input) 16x digital input 16x digital input – prescaler zero-status reached Galvanically isolated (24V DC) with LED Is reset to 0 at each restart and at each voltage recovery. Read access: Write-read access: Input Modbus RTU SAIA ®...
  • Page 22 Register entries (8x analog input, passive ⁄ 8x analog input, passive) 8x analog input, active (0 -10 V ⁄ 0 ... 20 mA) The measurement value is indicated in 1 ⁄ 100 of a unit (e.g. value 675 in the register corresponds to a measured voltage ⁄ current of 6.75 V ⁄ 6.75 mA) Read access: Input Modbus RTU...
  • Page 23 Register entries (4x analog input, passive ⁄ 8x digital output ⁄ 8x analog output) 4x analog input, passive (FB - 8RA - 4AE, FB - 8RA - 4AE - H) Passive sensors (temperature is retrievable in the respective register according to the table shown below in increments of 1 ⁄ 10 °C) Possible types are Pt100, Pt1000, Ni1000, Ni1000 TK5000 Read access: Input...
  • Page 24 Register entries (manual operating level ⁄ emergency operating level) Manual operating level Manual operating level (FB - 8RA, FB - 8RA - H, FB - 8RA - 4AE, FB - 8RA - 4AE - H) (FB - 8AA - U - H) Read access: Read access: ®...

  • Page 25: Caractéristiques Techniques

    ® THERMASGARD 9111 ⁄ 9112 Les nouveaux systèmes de bus de champ THERMASGARD ® 911, avec protocole S-bus ou ModBus (sélection sur l'appareil), s'installent plus rapidement, ce qui permet un gain de temps et d'argent lors du câblage et de l'installation. Ils sont simples à moduler, ce qui garantit une grande flexibilité...
  • Page 26 THERMASGARD ®  9111 (modules d'entrée bus de champ) Désignation ⁄ WG1 référence entrées equipement FB -16E - L 1905-9111-1000-400 16 numériques avec LED FB - 8AE 1905-9111-2000-500 8 analogiques pour capteurs passifs Pt100, Pt1000, Ni1000, Ni100TK5000 FB - 8AE - U 1905-9111-2010-500 8 analogiques actif 0 -10 V...
  • Page 27 Montage et installation THERMASGARD ® 911x RS485 Bus RS485 Bus termination Bus parameters Supply voltage address (Baud rate, +10...+24V DC data bits …) RS485-Bus Raccordements RS485 Busabschluss L’alimentation en courant et le câble bus sont enfichables. Tous les autres raccordements sont des bornes à vis. Bus- Busparameter sorgung...
  • Page 28 RS485-Bus RS485-Bus RS485 Busabschluss RS485 Busabschluss Bus- Bus- Busparameter Busparameter orgung orgung adresse adresse (Baudrate, (Baudrate, 24V DC 24V DC Datenbits,..) Datenbits,..) ADRESSE DE BUS L’adresse de bus située dans la plage allant de 0 à 127 (format binaire) peut être réglée à l’aide de l’interrupteur DIP de gauche (pos.1 à 7). RS485-Bus RS485-Bus RS485 Busabschluss...
  • Page 29 Modbus RTU Ce chapitre décrit le mode d’activation des différents registres, entrées, etc. Nous ne nous référons pas ici aux adresses des différentes entrées et sorties, qui doivent être lues sur la fiche technique du type de l’appareil. Valeurs analogiques Les valeurs analogiques sont généralement traitées comme WORD (16 BIT) dans le système de bus de terrain FB-II.
  • Page 30 SAIA ® S-Bus Ce chapitre décrit la procédure d’activation des différents registres, entrées, indicateurs (flags), etc. Nous ne nous référons pas ici aux adresses des différentes entrées et sorties, qui doivent être lues sur la fiche technique spécifique du type de l’appareil. Informations générales Pour pouvoir utiliser le SAIA ®...
  • Page 31 Lire le registre S-Bus Lire le registre avec F-Box „Réception nombre entier“. Réglages dans la F-Box: Initialisation .......... NO IP ⁄ Node ⁄ Profi-S-Bus Address ..0 Source station (S-Bus) ....... Adresse bus de l’appareil de bus de terrain concerné Source element ........
  • Page 32 Entrées registre (16x entrée numérique) 16x entrée numérique 16x entrée numérique – Etat initial diviseur de fréquences atteint à séparation galvanique (24V DC) avec DEL Est remis à 0 à chaque redémarrage et à chaque restauration de tension.. Accès écriture-lecture: Accès lecture: ®...
  • Page 33 Entrées registre (8x entrées analogiques, passives ⁄ 8xentrées analogiques, passives) 8x entrée analogique, active (0 - 10 V ⁄ 0 ... 20 mA) La valeur mesurée est indiquée selon l’échelle 1 ⁄ 100 (par ex. : la valeur 675 dans le registre correspond à une tension mesurée de 6,75 V ou 6,75 mA) Accès lecture: Entrée Modbus RTU...
  • Page 34 Entrées registre (4x entrées analogiques, passives ⁄ 8x sorties numériques ⁄ 8x sorties analogiques) 4x entrées analogiques, passives (FB - 8RA - 4AE, FB - 8RA - 4AE - H) Capteurs passifs (la température est lue dans le registre correspondant, conformément au tableau ci-dessous, selon une échelle de 1 ⁄...
  • Page 35 Entrées registre (plan commande manuelle ⁄ commande de secours) Plan commande manuelle Plan commande manuelle (FB - 8RA, FB - 8RA - H, FB - 8RA - 4AE, FB - 8RA - 4AE - H) (FB - 8AA - U - H) Accès lecture: Accès lecture: ®...

  • Page 36: Технические Данные

    ® THERMASGARD 9111 ⁄ 9112 Новые шинные Fieldbus-системы THERMASGARD ® 911, работающие с протоколом S-Bus или ModBus (выбирается переключателями на приборе) позволяют сократить затраты времени на прокладку кабелей и ввод в эксплуатацию, упрощают расширение и модифика- цию существующего оборудования, повышают его гибкость. Устройства просты в обслуживании и могут устанавливаться на монтаж- ной...
  • Page 37 THERMASGARD ®  9111 (входные модули для Fieldbus)) Тип ⁄ группа товаров 1 Арт. номер Входы Комплектация FB -16E - L 1905-9111-1000-400 16 цифровых входов диодная индикация FB - 8AE 1905-9111-2000-500 8 аналоговых пассивных входов для пассивных датчиков Pt100, Pt1000, Ni1000, Ni100TK5000 FB - 8AE - U 1905-9111-2010-500 8 аналоговых...
  • Page 38 Монтаж и подключение THERMASGARD ® 911x RS485 Bus RS485 Bus termination Bus parameters Supply voltage address (Baud rate, +10...+24V DC data bits …) RS485-Bus Подключение RS485 Busabschluss Питание и шина подключаются через штекерные разъемы. Прочие подключения осуществляются через винтовые клеммы. Bus- Busparameter sorgung...
  • Page 39 RS485-Bus RS485-Bus RS485 Busabschluss RS485 Busabschluss Bus- Bus- Busparameter Busparameter orgung orgung adresse adresse (Baudrate, (Baudrate, 24V DC 24V DC Datenbits,..) Datenbits,..) ШИННЫЙ АДРЕС Шинный адрес в диапазоне от 0 до 127 (в двоичном виде) настраивается при помощи левого DIP-переключателя (Поз. 1-7). RS485-Bus RS485-Bus RS485 Busabschluss...
  • Page 40 Modbus RTU В этом разделе описывается, как опрашиваются отдельные регистры, входы и пр. Здесь не приводятся адреса отдельных входов и выходов: они даны в паспорте соответствующего устройства. Аналоговые значения Для хранения аналоговых значений в шинной системе FB-II используется тип данных WORD (16-битный). Значения...
  • Page 41 Протокол SAIA ® S-Bus В этом разделе описывается, как опрашиваются отдельные регистры, входы, флаги. Здесь не приводятся адреса отдельных входов и выходов: они даны в паспорте соответствующего устройства. Общие сведения ® Чтобы использовать протокол SAIA S-Bus, следует перед блоками «F-Box», отвечающими за обмен данными, поместить...
  • Page 42 Чтение из регистров S-Bus Для чтения из регистров следует использовать F-Box «Empfang Ganzahl» (прием целого числа). Параметры блока F-Box: Initialisation .......... NO IP ⁄ Node ⁄ Profi-S-Bus Address ..0 Source station (S-Bus) ....... шинный адрес соответствующего шинного устройства Source element ........Register Source address ........
  • Page 43 Содержимое регистров (16-битный блок цифровых входов) 16-битный блок цифровых входов 16-битный блок цифровых входов – достигнут нуль предв. делителя гальванически изолирован (24 В пост. тока), со светодиодом Сбрасывается в нуль при каждом перезапуске и каждом восстановлении подачи напряжения. Доступ по чтению: Доступ...
  • Page 44 Содержимое регистров (блок из 8 аналоговых входов, активный ⁄ блок из 8 аналоговых входов, пассивный) Блок из 8 аналоговых входов, активный (0 -10 В ⁄ 0 ... 20 мА) Измеренное значение задается в сотых долях (например, значение 675 в регистре соответствует напряжению 6,75 В или току 6,75 мА) Доступ...
  • Page 45 Содержимое регистров (Блок из 4 аналоговых входов, пассивный ⁄ блок из 8 цифровых выходов ⁄ блок из 8 аналоговых выходов) Блок из 4 аналоговых входов, пассивный (FB - 8RA - 4AE, FB - 8RA - 4AE - H) Пассивный датчик (температура в каждом регистре считывается в 1 ⁄ 10 °C согласно нижеприведенной таблице) Возможные...
  • Page 46 Содержимое регистров (Ручное управление ⁄ аварийный режим) Ручной режим управления Ручной режим управления (FB - 8RA, FB - 8RA - H, FB - 8RA - 4AE, FB - 8RA - 4AE - H) (FB - 8AA - U - H) Доступ...
  • Page 47 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
  • Page 48 D G F r Beispielschaltungen Circuitry examples Exemples de commutation Примеры подключения +24V DC +24V DC Hand Hand Hand Hand Hand Hand Hand Hand Auto Auto Auto Auto Auto Auto Auto Auto...
