User Manual
Montageanleitung
WP-1X/WP-1Xa
high-end pickup
for clarinet & saxophone
Vor Inbetriebnahme unbedingt lesen!
Please read this manual before use!
|
Mounting instructions
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Rumberger WP-1X
Summary of Contents for Rumberger WP-1X

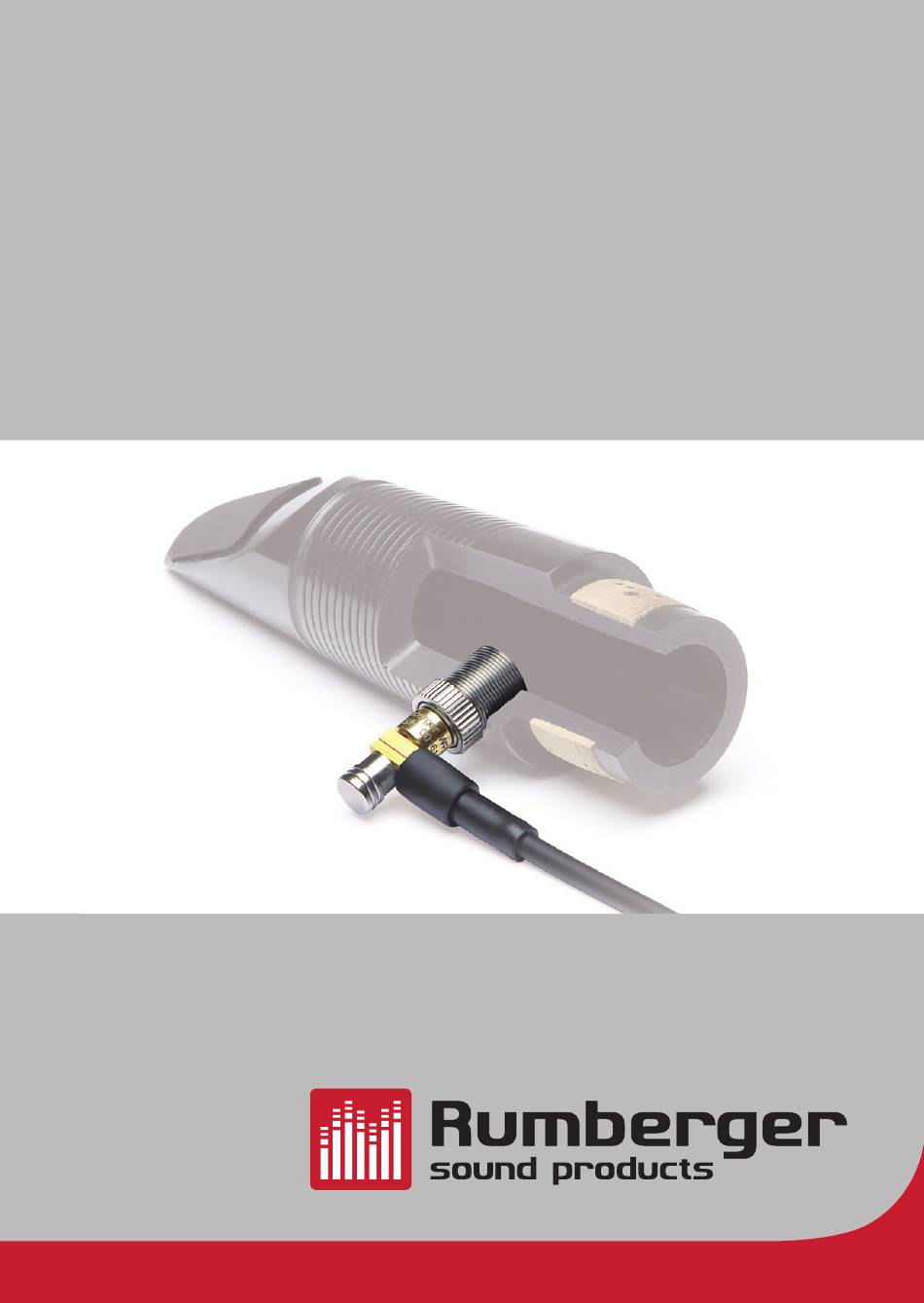

- Page 1 Montageanleitung Mounting instructions WP-1X/WP-1Xa high-end pickup for clarinet & saxophone Vor Inbetriebnahme unbedingt lesen! Please read this manual before use!
- Page 2 Umständen Druck ausgeübt werden. Dies könnte zu einer Beschä- digung oder sogar Zerstörung führen. Wir empfehlen, das Einbauvideo auf Youtube unter „Einbauvideo Rumberger WP-1X“ vor der Montage anzusehen! Einbau in Mundstücke aus Kunststoff oder Kautschuk für Klarinette: Vor dem Anzeichnen der Bohrposition -> Blattschraube mit Blatt montieren.
- Page 3 Die Hülse ohne Klebstoff anprobieren. Etwas 2-Komponenten-Kleber (keinen Sekundenkleber!) auf das vordere Drittel des Gewindes der Hülse auftragen. Hülse in das Gewinde innen bündig eindrehen und Kleber aushärten lassen (Abb. 3). Gegebenenfalls überstehende Kleberreste entfernen. Tonabnehmer samt Überwurfmutter vorsichtig einsetzen und die Überwurfmutter ca.
- Page 4 Schieben Sie den S-Bogen so weit wie möglich in das Mundstück, um den geeigneten Einbaubereich (= nach dem Ende des S-Bogens) für den Tonabnehmer zu ermitteln (Abb. 4). Der WP-1X muss so weit vom S-Bogen entfernt montiert werden, dass eine Kol- lision ausgeschlossen werden kann .
- Page 5 Bohrposition markieren; damit evtl. entstehende Feuchtigkeit besser ablaufen kann, den WP-1X / WP-1Xa vorzugsweise seitlich links oder rechts montieren; auf keinen Fall unten! Bei seitlicher Montage, Mundstück vorsichtig in den Schraub- stock spannen und im 90°-Winkel zur Bahn ausrichten. Mit kleinem Bohrer (2 - 3mm) vorbohren.
- Page 6 Einbau in Klarinettenmundstücke Abb. 1 Abb. 2 Abb. 3 Einbau in Saxophonmundstücke Abb. 4 Abb. 5...
-
Page 7: Mounting Instructions
This may lead to damages or even destruction of the pickup! We recommend to watch the installation video on YouTube at „Installation video Rumberger WP-1X“ before mounting! Installation in mouthpieces made of plastic or rubber for clarinet: Before marking the drilling position -> mount the ligature with reed. - Page 8 Try on the sleeve without glue. Apply a bit of 2-component adhesive (no superglue!) to the front third of the thread of the sleeve. Screw the sleeve into the inside of the thread and allow the adhe- sive to harden (right picture). Remove any excess adhesive.
- Page 9 Slide the S-neck at most into the mouthpiece to determine the possible mounting range (= after the end of the S-neck) for the pickup (fig. 4). The WP-1X must be mounted so far away from the S-Bow that a collision can be excluded.
- Page 10 Pre-drill with a small drill (2 - 3mm). Drill carefully with a larger drill (7.5 mm). Cut a thread into the 7.5 mm hole with M8 x 0.5 mm fine tap (available at: www.rumberger-soundproducts.com or in well-as- sorted tool shops). Try on the sleeve without glue.
- Page 11 Mounting in clarinet mouthpieces fig. 1 fig. 2 fig. 3 Mounting in saxophone mouthpieces fig. 4 fig. 5...
- Page 12 Service/ Support: Rumberger Musikinstrumente Vertriebs GmbH • Ried 2 • D-83134 Prutting +49 (0)8036 3034570 +49 (0)8036 3034571 info@rumberger-soundproducts.com www.rumberger-soundproducts.com Made in Germany...
