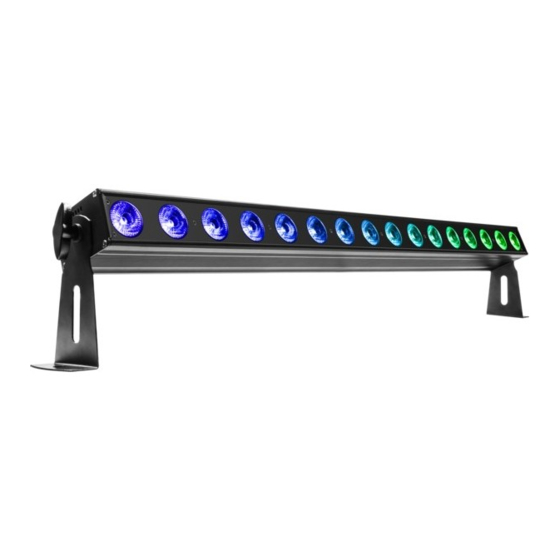

ProLights LUMIPIX16H User Manual

Linear led batten
Hide thumbs
Table of Contents

Advertisement

Quick Links

LUMIPIX16H
LINEAR LED BATTEN
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LUMIPIX16H and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights LUMIPIX16H

Summary of Contents for ProLights LUMIPIX16H

  • Page 1 LUMIPIX16H LINEAR LED BATTEN MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 15 Calibrazione bianco 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Certificato di garanzia Contenuto dell'imballo: • LUMIPIX16H • Staffa di fissaggio (2pz.) • Cavo di alimentazione • Manuale utente...

  • Page 4: Sicurezza

    LUMIPIX16H ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    LUMIPIX16H INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE LUMIPIX16H è un proiettore lineare LED in formato da 100cm, disegnato per un utilizzo professionale grazie all’innovativo sistema ottico e sorgente luminosa basata sulla miscelazione di 6 colori, RGBWAP Full Color per offrire performance cromatiche senza precedenti. La sorgente luminosa si compone di 16x12W RGBWAP FullColor LEDs ad alta efficienza, offrendo una generazione colori avazata rispetto i proiettori di vecchia generazione, con pieno controllo sulla saturazione e temperatura del colore.Il design supersotti-...

  • Page 7: Elementi Di Comando E Di Collegamento

    LUMIPIX16H ALIMENTAZIONE • Power Supply: 100-240V – 50/60Hz • Potenza assorbita (a 230V): 164W • Potenza assorbita (a 120V): 166W • Output (a 230V): 12 unità connesse in serie CARATTERISTICHE FISICHE • Connessioni di segnale: 3p in/out • Connessioni di alimentazione: PowerCON in/out •...

  • Page 8: Montaggio

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il LUMIPIX16H può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla dop- pia staffa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    Per spegnere il LUMIPIX16H, staccare la spina dalla presa di rete. Per maggiore comodi- tà è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE Il LUMIPIX16H dispone di un LCD display e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.3). MENU...

  • Page 10: Struttura Menu

    LUMIPIX16H 3.3 STRUTTURA MENU MENU (LEVEL 1) (LEVEL 2) (LEVEL 3) REMARK Auto Auto Speed < Auto 0 > < Auto 0 > < 100 > < Auto 1 > < 100 > < Auto 2 > < 100 >...
  • Page 11 LUMIPIX16H <RG BAWP> C31: RWP <RG BAWP> C32: GBA <RG BAWP> C33: GBW <RG BAWP> C34: GBP <RG BAWP> C35: BAW <RG BAWP> C36: BAP <RG BAWP> C37: AWP <RG BAWP> C38: BWP <RG BAWP> C39: GAW <RG BAWP> C40: GAP <RG BAWP>...
  • Page 12 LUMIPIX16H < DIM 1 > < DIM 2 > < DIM 3 > Back Lite Back Lite < On > < On > < 10 s > < 20 s > < 30 s > Info Auto Test Fix Hours <...

  • Page 13: Modalità Auto Show

    • Sull’unità master selezionare il programma desiderato come indicato al paragrafo 3.4. • Servirsi dei connettori DMX del LUMIPIX16H e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 15.

  • Page 14: Configurazione Canale Dmx

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per coman- dare la funzione del primo canale DMX, si deve impostare sul LUMIPIX16H l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi.

  • Page 15: Collegamenti Della Linea Dmx

    LUMIPIX16H 3.10 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 16: Canali Dmx

    LUMIPIX16H 3.12 CANALI DMX MODE MODE FUNCTION FUNCTION Value Value 6 Ch 12 Ch DIMMER 0~100% 000 - 255 0~100% 000 - 255 GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE GREEN 0~100% 000 - 255 0~100% 000 - 255...
  • Page 17 LUMIPIX16H MODE MODE FUNCTION FUNCTION Value Value 12 Ch 96 Ch Auto programs 2 028 - 044 RED1 000 - 255 Auto programs 3 045 - 061 Auto programs 4 062 - 078 GREEN1 000 - 255 Auto programs 5...
  • Page 18 LUMIPIX16H MODE MODE FUNCTION FUNCTION Value Value 101 Ch 101 Ch AUTO SPEED RED1 000 - 255 Auto speed slow to fast 000 - 255 DIMMER GREEN1 000 - 255 0~100% 000 - 255 STROBE BLUE1 000 - 255 No function...

  • Page 19: Funzioni Dispositivo

    LUMIPIX16H 3.13 FUNZIONI DISPOSITIVO Per il LUMIPIX16H è possibile accedere alle seguenti funzioni dispositivo: Dimmer • Per entrare nella modalità dimmer e scegliere e simulare diverse curve dimming, premere il tasto MENU ripetutamente fino a quando sul display non compare [DIM MODE], quindi premere il tasto ENTER.

  • Page 20: Calibrazione Bianco

    LUMIPIX16H 3.15 CALIBRAZIONE BIANCO Per impostare il bilanciamento del bianco intervenendo sui parametri [R], [G], e [B]. • Premere il tasto MENU fino a quando sul display non appare [WHITE BALANCE], quindi premere il tasto ENTER. • Selezionare il canale [R], [G], e [B] attraverso i tasti UP/DOWN.

  • Page 21: Manutenzione

    LUMIPIX16H - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 22 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 23 3. 14 Fixture information 3. 15 White calibration 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting Warranty Packing content • LUMIPIX16H • Mount bracket (2pc.) • Power cable • User manual...

  • Page 24: General Instructions

    LUMIPIX16H WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 25: General Information

    LUMIPIX16H GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 26: Introduction

    - 1 - INTRODUCTION 1.1 DESCRIPTION LUMIPIX16H is a linear LED battenof 100cm size designed for professional use, employing an innovative optic system combined with a the new light source which perform a color mixing of 6 primary colors, RGBWAP Fullcolor, granting unprecedent chromatic performance.The light surce is composed by 16x12W High-efficiency RGBWAP FullColor LEDs, offering a more advanced chromatic synthesis than projectors of previous generation, with full control of saturation and color temperature on the whole spectrum.The...

  • Page 27: Operating Elements And Connections

    LUMIPIX16H ELECTRICAL • Power Supply: 100-240V – 50/60Hz • Power Consumption (at 230V): 164W • Power Consumption (at 120V): 166W • Output (at 230V): 12 units on a single power line PHYSICAL • Signal Connection: 3p in/out • Power Connection: PowerCON in/out •...

  • Page 28: Installation

    2.1 MOUNTING LUMIPIX16H may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 29: Functions And Settings

    LUMIPIX16H - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (90-240V~/50-60Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession.

  • Page 30: Menu Structure

    LUMIPIX16H 3.3 MENU STRUCTURE MENU (LEVEL 1) (LEVEL 2) (LEVEL 3) REMARK Auto Auto Speed < Auto 0 > < Auto 0 > < 100 > < Auto 1 > < 100 > < Auto 2 > < 100 >...
  • Page 31 LUMIPIX16H <RG BAWP> C31: RWP <RG BAWP> C32: GBA <RG BAWP> C33: GBW <RG BAWP> C34: GBP <RG BAWP> C35: BAW <RG BAWP> C36: BAP <RG BAWP> C37: AWP <RG BAWP> C38: BWP <RG BAWP> C39: GAW <RG BAWP> C40: GAP <RG BAWP>...
  • Page 32 LUMIPIX16H < DIM 1 > < DIM 2 > < DIM 3 > Back Lite Back Lite < On > < On > < 10 s > < 20 s > < 30 s > Info Auto Test Fix Hours <...

  • Page 33: Auto Show Mode

    LUMIPIX16H 3.4 AUTO SHOW MODE If no DMX control signal is present at the DMX INPUT, the unit independently runs through its show pro- gramme provided that the blackout mode is switched off: • Press the button MENU so many times until the display shows [AUTO], then press the button ENTER.

  • Page 34: Dmx Configuration

    • Press the MENU button to go back or to meet the waiting time to exit the setup menu. To able to operate the LUMIPIX16H with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the LUMIPIX16H.

  • Page 35: Connection Of The Dmx Line

    LUMIPIX16H 3.10 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 36: Dmx Control

    LUMIPIX16H 3.12 DMX CONTROL MODE MODE FUNCTION FUNCTION Value Value 6 Ch 12 Ch DIMMER 0~100% 000 - 255 0~100% 000 - 255 GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE GREEN 0~100% 000 - 255 0~100% 000 - 255...
  • Page 37 LUMIPIX16H MODE MODE FUNCTION FUNCTION Value Value 12 Ch 96 Ch Auto programs 2 028 - 044 RED1 000 - 255 Auto programs 3 045 - 061 Auto programs 4 062 - 078 GREEN1 000 - 255 Auto programs 5...
  • Page 38 LUMIPIX16H MODE MODE FUNCTION FUNCTION Value Value 101 Ch 101 Ch AUTO SPEED RED1 000 - 255 Auto speed slow to fast 000 - 255 DIMMER GREEN1 000 - 255 0~100% 000 - 255 STROBE BLUE1 000 - 255 No function...

  • Page 39: Fixture Settings

    LUMIPIX16H 3.13 FIXTURE SETTINGS It is possible to change the parameter value in the following way: Dimmer • Enter in Dimmer mode to select specific dimming curve, press the button MENU so many times until shows [DIM MODE], and press the button ENTER to confirm.

  • Page 40: White Calibration

    LUMIPIX16H 3.15 WHITE CALIBRATION Enter the White balance to adjust the RGB parameter to make different whites. • Press the button MENU so many times until shows [WHITE BALANCE], and press the button ENTER to con- firm. • Select red, green or blue (R - G - B), through the buttons UP/DOWN.

  • Page 41: Maintenance

    LUMIPIX16H - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 43 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 48 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
