Kathrein Euroline KEL 422 Manual

Twin-Universal-Speisesystem, digital
Merkmale
Das Twin-Universal-Speisesystem KEL 422 eignet sich für Satelliten-Empfangs-
anlagen, bei denen zwei Teilnehmeranschlüsse zu versorgen sind. Es ist zum
Empfang von Satelliten im ku-Band bestimmt, z. B. ASTRA, EUTELSAT, Türksat
und Hispasat.
Montage
Sicherheitshinweise
Vor der Montage des Speisesystems die Sicherheitshinweise im Anwendungs-
hinweis der Kathrein Euroline-Parabolantennen lesen.
Die Sicherheitshinweise für Parabolantennen und Speisesysteme sind iden-
tisch.
Speisesystem montieren
1. Speisesystem zwischen Unter- und Oberteil der Speisesystemhalterung
einklemmen und mittels der Schraube locker anschrauben (Abb. 1).
2. Gradwert für die Polarisationseinstellung aus Abb. 2 entnehmen.
3. Speisesystem durch Kippen auf den entsprechenden Winkel einstellen.
4. Speisesystemhalterung fest verschrauben (Abb. 3).
Kabelanschluss
1. Auf das Kabel, Kathrein-Typ LCD 90, LCD 95A+, LCD 111A+ oder
LCD 115A+, Wetterschutzkappe aufschieben.
2. Das Kabel abisolieren und F-Stecker* (z. B. EMK 01) aufschrauben. Dabei
darauf achten, dass keines der Geflechtdrähtchen nach der Steckermon-
tage den Innenleiter berührt (Kurzschlussgefahr).
3. Kabel am Speisesystem anschließen.
4. Wetterschutzkappe bis auf Anschlag am Speisesystemgehäuse nach unten
schieben.
*) Nicht im Lieferumfang enthalten.

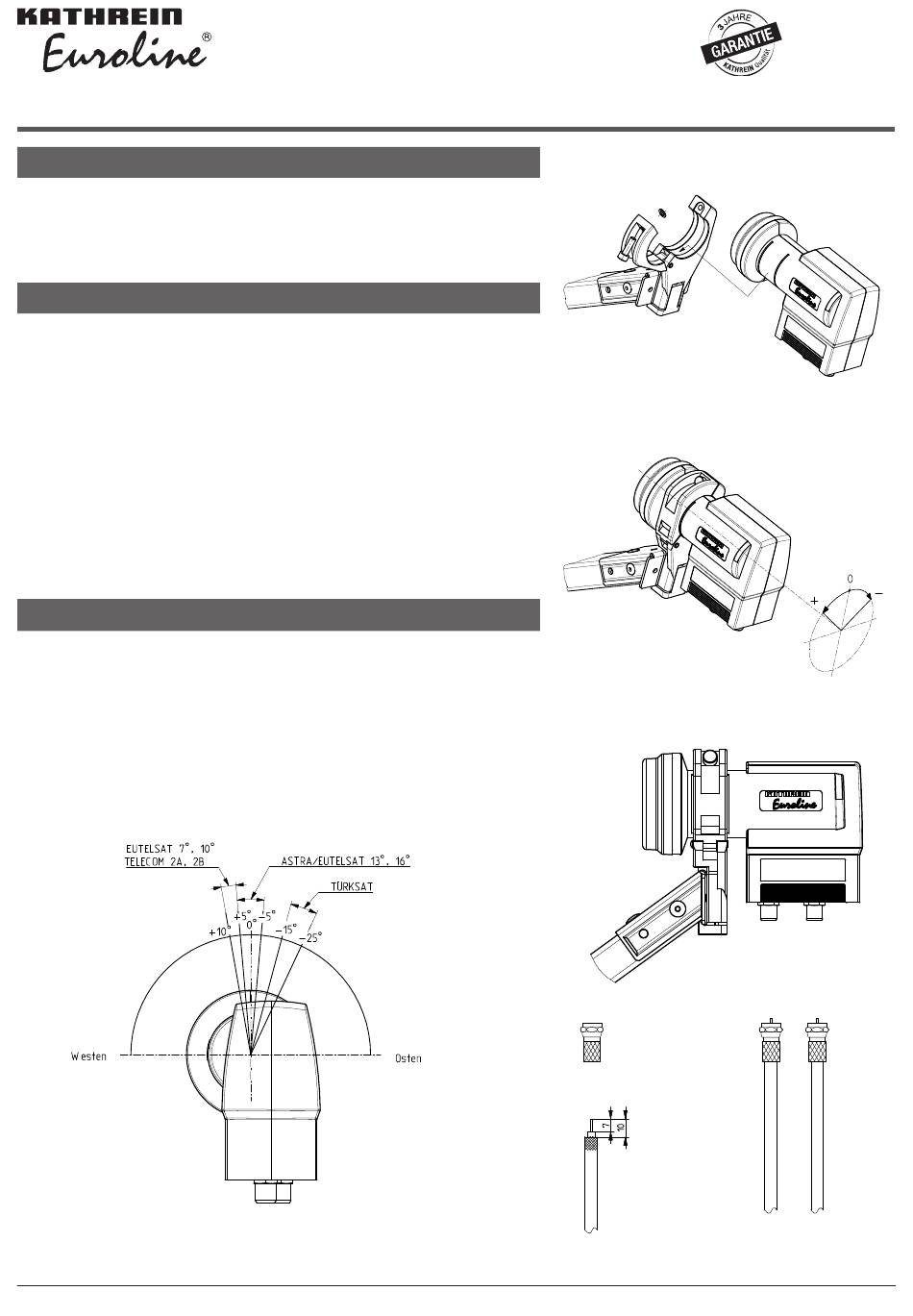

Abb. 2
Standpunkt vor dem Spiegel
KEL 422
20110028
Abb. 1
Abb. 3
Abb. 4
1 / 2
