Viessmann 5270 Operation Manual

Mini-led with micro-blinking electronics yellow/blue/red/fire red-yellow, 2/3 pieces

Advertisement

Quick Links

2. Introduction
Compact blinking electronics which can be mounted
directly into the vehicles. The LEDs blink separately.
Operation with only one LED is possible. Easy wiring
by already soldered wires on the LEDs.
3. Mounting
Check the function before installation. Connect the
LEDs with blinking electronics as shown in fig. 1.
3.1 Mounting instruction item 5273
-
One red LED is on the roof, facing downwards.
-
The yellow LED is on the side, facing inwards.
-
The last LED is placed on the floor, facing upwards.
Hint: Particularly suitable as a replacement for Vollmer
item 46560 Flickering light red, 16 V.
4. Connection
4.1 Connection in AC operation
Connect the blinking electronics acc. to fig. 1. The unit
will start to blink slowly. If you want to change the blink-
ing rhythm into a faster blinking, please follow the in-
structions given under point 4.3 Changing the blink-
ing rhythm.
4.2 Connection in DC operation
Connect the blinking electronics acc. to fig. 4. The unit
will start to blink slowly. If you want to change the blink-
ing rhythm into a faster blinking, please follow the in-
structions given under point 4.3 Changing the blink-
ing rhythm.
4.3 Changing the blinking rhythm
In order to change the blinking rhythm, proceed as
follows:
Items 5270, 5271
-
Separate the electronics from the power supply.
-
Connect the black wire with the yellow one (fig. 2).
-
Reconnect the electronics with the pwer supply
(fig. 3).
In order to change back into the slower blinking
rhythm, separate the electronics from the power sup-
ply, separate the black wire from the yellow one and
reconnect the electronics with the power supply.
Items 5272, 5273
-
There is no need for you to separate the power
supply from the electronics during this process.
Black and yellow cable may be connected or sepa-
rated during operation. You may also use a switch
(item 5550) for the separation resp. connection of
the black and yellow wire.

5. Technical data

Operating voltage:
Dimensions
Electronics:
LEDs:
Entsorgen Sie dieses Produkt nicht über den (un-
sortierten) Hausmüll, sondern führen Sie es der
Wiederverwertung zu.
Do not dispose of this product through (unsorted)
domestic waste, supply it to recycling instead.
Änderungen vorbehalten. Keine Haftung für Druckfehler und Irr-
tümer.
Die aktuelle Version der Anleitung finden Sie auf der Viessmann
Homepage unter der Artikelnummer.
Subject to change without prior notice. No liability for mistakes
and printing errors.
You will find the latest version of the manual on the Viessmann
website using the item number.
Viessmann
Bahnhofstraße 2a
D - 35116 Hatzfeld-Reddighausen
info@viessmann-modell.com
www.viessmann-modell.de
4
14 – 24 V DC=
10 – 16 V AC~
L 2,5 x B 0,4 x H 0,3 cm
L 0,16 x B 0,08 cm
Made in Europe
89050
Modelltechnik GmbH
Stand 02/sw
07/2019
Mini-LED mit Mikro-Blinkelektronik
Mini-LED with micro-blinking
electronics
5270
gelb, 2 Stück / yellow, 2 pieces
5271
blau, 2 Stück / blue, 2 pieces
5272
rot, 2 Stück / red, 2 pieces
5273
Feuer rot-gelb, 3 Stück / fire
red-yellow, 3 pieces
DE
EN
FR
NL
IT
ES
PT
Bedienungsanleitung

1. Wichtige Hinweise

Bitte lesen Sie vor der ersten Anwendung des Produk-
tes bzw. dessen Einbau diese Bedienungsanleitung
aufmerksam durch. Bewahren Sie diese auf, sie ist
Teil des Produktes.
1.1 Sicherheitshinweise
Verletzungsgefahr!
Aufgrund der vorgesehenen Verwendung kann das
Produkt Spitzen, Kanten und abbruchgefährdete
Teile aufweisen. Für die Montage sind Werkzeu-
ge nötig.
Stromschlaggefahr!
Die Anschlussdrähte niemals in eine Steckdose
einführen! Verwendetes Versorgungsgerät (Trans-
formator, Netzteil) regelmäßig auf Schäden über-
prüfen. Bei Schäden am Versorgungsgerät dieses
keinesfalls benutzen!
Alle Anschluss- und Montagearbeiten nur bei abge-
schalteter Betriebsspannung durchführen!
Ausschließlich nach VDE/EN-gefertigte Modell-
bahntransformatoren verwenden!
Stromquellen unbedingt so absichern, dass es bei
einem Kurzschluss nicht zum Kabelbrand kom-
men kann.
1.2 Das Produkt richtig verwenden
Dieses Produkt ist bestimmt:
-
Zum Einbau in Modelleisenbahnanlagen und
Dioramen.
-
Zum Anschluss an einen Modellbahntransformator

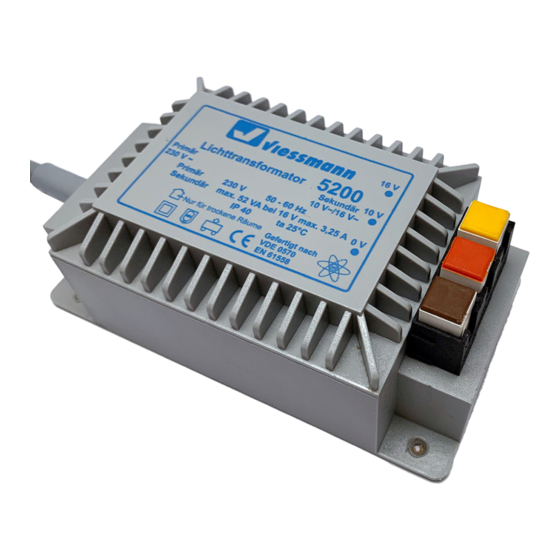

(z. B. Art. 5200) bzw. an eine Modellbahnsteuerung
mit zugelassener Betriebsspannung.
-
Zum Betrieb in trockenen Räumen.
Jeder darüber hinausgehende Gebrauch gilt als nicht
bestimmungsgemäß. Für daraus resultierende Schä-
den haftet der Hersteller nicht.
1.3 Packungsinhalt überprüfen
Kontrollieren Sie den Lieferumfang auf Vollständigkeit:
-
Mini-LEDs mit Mikro-Blinkelektronik
-
Anleitung
2. Einleitung
Art. 5270, 5271
Besonders kompakte Blinkelektronik, die sich wegen
der kleinen Abmessungen direkt in Fahrzeuge ein-
bauen lässt.
Art. 5272, 5273
Besonders kompakte Blinkelektronik, die sich wegen
der kleinen Abmessungen besonders gut in Modellge-
bäude integrieren lässt und für ein realistisches Brand-
flackern sorgt.
Die LEDs blinken unabhängig voneinander. Der Be-
trieb ist auch mit einer LED allein möglich. Zur einfa-
chen Verdrahtung sind bereits Drähte an den LEDs
angelötet
Ho/Kf
Modellbauartikel, kein Spielzeug! Nicht ge-
eignet für Kinder unter 14 Jahren! Anleitung
aufbewahren!
Model building item, not a toy! Not suitable
for children under the age of 14 years! Keep
these instructions!
Ce n'est pas un jouet. Ne convient pas aux
enfants de moins de 14 ans ! C'est un produit
décor! Conservez cette notice d'instructions!
Modelbouwartikel, geen speelgoed! Niet ges-
chikt voor kinderen onder 14 jaar! Gebruiksa-
anwijzing bewaren!
Articolo di modellismo, non è un giocattolo!
Non adatto a bambini al di sotto dei 14 anni!
Conservare instruzioni per l'uso!
Artículo para modelismo. No es un juguete!
No recomendado para menores de 14 años!
Conserva las instrucciones de servicio!
Não é um brinquedo! Não aconselhável para
menores de 14 anos. Conservar a embalagem.
Operation Manual
DE
Vorsicht:
1
