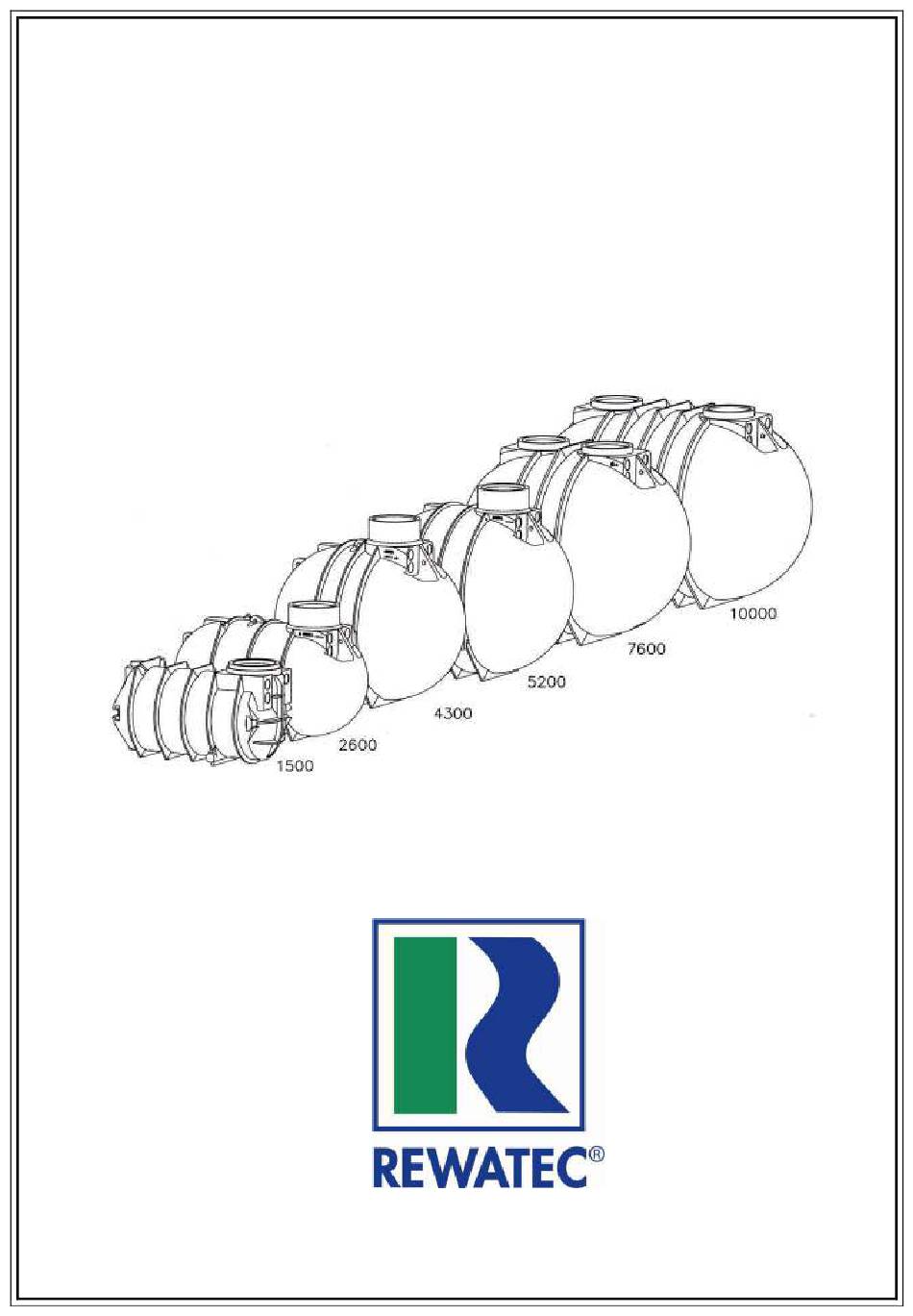

- Page 1 Technische Dokumentation Unterirdische Universalspeicher BlueLine II Technical Documentation Underground Container BlueLine II BlueLine II Tank DORW2046a 26.08.2013 1 / 16...
- Page 2 1. Standort 1.1 Lage zu Gebäuden Die Baugrube darf einen Mindestabstand zu Gebäuden nicht unterschreiten, siehe Punkt 3 Bild 1. Der Tank darf nur überbaut werden, wenn die auftretenden Lasten nicht höher sind als die Verkehrslasten. 1.2 Verkehrsverhältnisse Belastungsklasse A15 (z.B. Fußgänger, Radfahrer): keine besondere Ausstattung nötig. Belastungsklasse B (PKW, Kleinbus, max.
- Page 3 2.1.4 Aushub, Sand-/Kiesgemische mit lückenhafter Körnungslinie sind als Verfüllmaterial geeignet, wenn sie den unter Punkt 2.1 aufgeführten Kriterien entsprechen. 2.1.5 Mutterboden, Kleie, Lehme und andere bindige Böden sind für die Verfüllung ungeeignet. 2.2 Verfüllung außerhalb der Umhüllung des Tanks Es kann Aushub (Punkt 3 Bilder 1 und 10) oder anderes Material verwendet werden, das ausreichend stabil und sickerfähig ist.
- Page 4 1.4 Hillside situation The soil of the area has to be checked for possible soil movement (DIN 1054 edition 1/2003, E DIN 4084 edition 11/2002) and if necessary it will need to be secured with a supporting structure (e.g. a wall). Further information is available at the local public authorities and building enterprises.
- Page 5 2.4 Pipes 2.4.1 The feed pipe should be laid with a fall to the tank (>1%; installation guide figure 11). 2.4.2 The overflow / drain pipe should have a deeper fall away from the tank than the fall from the feed pipe to the tank (installation guide figure 11). 2.4.3 The service pipe is to be installed to prevent any flooding from the tank entering the service room (e.g., cellar) if the tank is full.
- Page 6 3. Installationsanleitung / Installation guide Hinweis auf weitere Informationen in Kapitel Notes for further information in chapter BlueLine II Tank DORW2046a 26.08.2013 6 / 16...
- Page 7 WICHTIG: Zu Beginn des Einbaus nur mit 500L Wasser befüllen, dann weiter um den Tank verfüllen (siehe nächste Seiten IMPORTANT: To start the installation, fill the tank only with 500L water. Than you may continue backfilling (see next pages) BlueLine II Tank DORW2046a 26.08.2013 7 / 16...
- Page 8 BlueLine II Tank DORW2046a 26.08.2013 8 / 16...
- Page 9 BlueLine II Tank DORW2046a 26.08.2013 9 / 16...
- Page 10 4. Hauptabmessungen und Lage der Standard-Anschlussöffnungen Main dimensions and positions of the standard connections BlueLine II Tank DORW2046a 26.08.2013 10 / 16...
- Page 11 A Regenwasserzulauf DN 100 / A Connection inflow DN 100 B Versorgungsrohr DN 100 / B connection service pipe DN 100 C Überlauf DN 100 / C connection overflow DN 100 * Höhe Tankschulter * height tank shoulder...
- Page 12 A Regenwasserzulauf DN 100 / A Connection inflow DN 100 B Versorgungsrohr DN 100 / B connection service pipe DN 100 C Überlauf DN 100 / C connection overflow DN 100 * Höhe Tankschulter * height tank shoulder...
- Page 13 Zubehör optional / accessories optinally Verlängerungsschächte * VS 60 und VS 20 - durch Zuschneiden kürzbar Extension shafts * VS 60 and VS 20 - can be shortened by cutting Verlängert netto bis 200 mm Lengthens up to max. 200 mm * Hinweis: Bei Zukauf dieses Artikels, für die Einbautiefe bitte die entsprechende Einbauanleitung beachten.
- Page 14 Einbauanleitung beachten. * Note: When purchasing this article please refer to the appropriate installation manual for the installation depth. REWATEC GmbH August 2013 Technische Änderungen und Rechte vorbehalten. Keine Haftung für Druckfehler Technical changes and rights reserved. No liability for misprints...
- Page 15 Notizen /Notes BlueLine II Tank DORW2046a 26.08.2013 15 / 16...
- Page 16 Notizen /Notes BlueLine II Tank DORW2046a 26.08.2013 16 / 16...
