Kapego LED 843277 Manual

Dcv-12v/40w, constant voltage
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Bedienungsanleitung
Artikel Nr.: 843277
KapegoLED Netzgerät, DCV-12V/40W, spannungskonstant
V01
LED+
DALI DCV-12V/40W
LED-
DA1
DA2
Input Voltage
Input Current
Output Voltage
L
Output Current
N
Output Power
LED+
DALI DCV-12V/40W
LED-
DA1
DA2
Input Voltage
Input Current
Output Voltage
L
Output Current
N
Output Power
2014-9-11
100-240VAC
0.8/115VAC&0.4/230VAC
12VDC
3.4A
40W(max)
100-240VAC
0.8/115VAC&0.4/230VAC
12VDC
3.4A
40W(max)
EUP40D-1W12V-0
2.04.000899
1

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 843277 and is the answer not in the manual?

Questions and answers

Summary of Contents for Kapego LED 843277

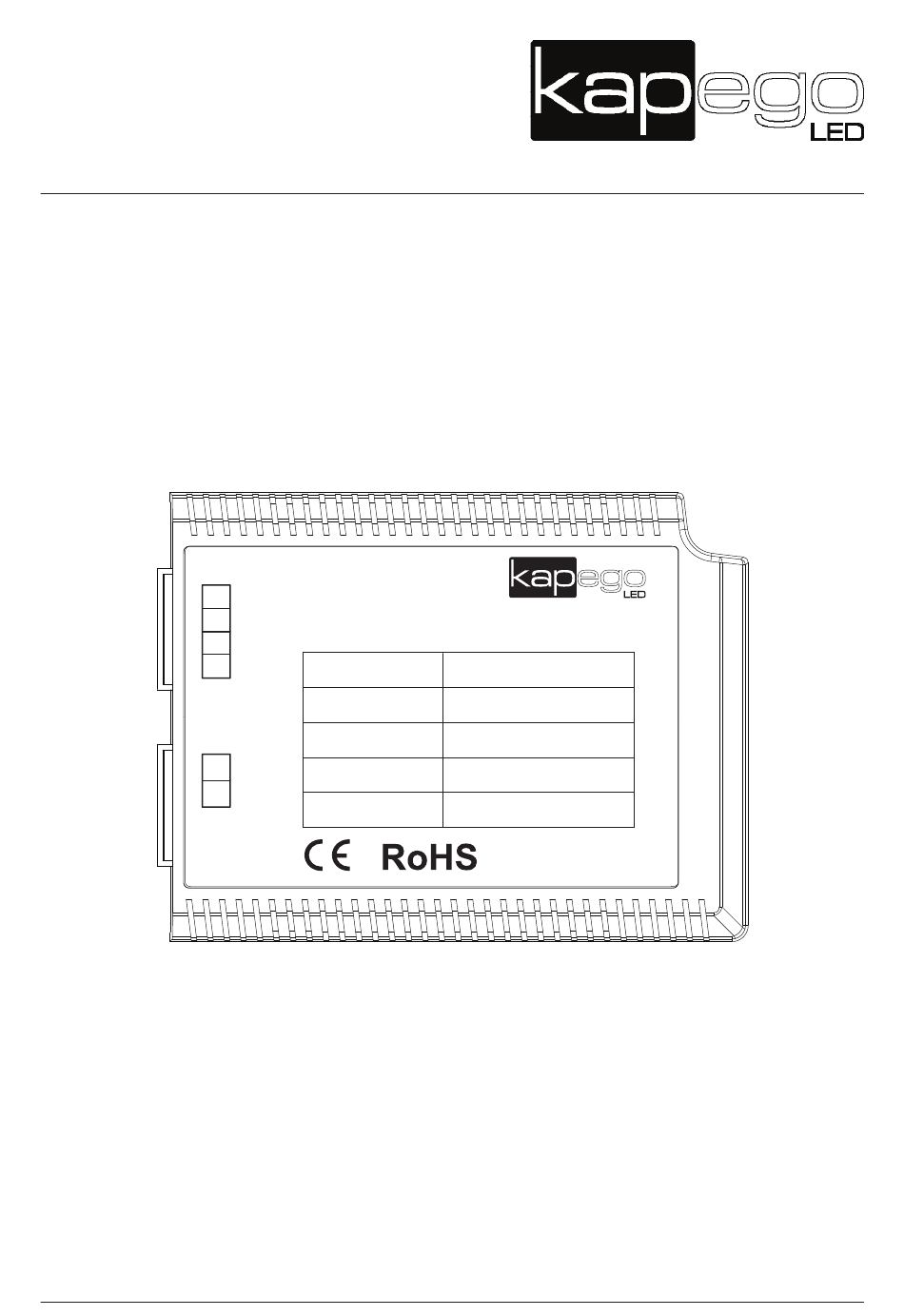

  • Page 1 Bedienungsanleitung LED+ DALI DCV-12V/40W LED- Artikel Nr.: 843277 Input Voltage 100-240VAC KapegoLED Netzgerät, DCV-12V/40W, spannungskonstant Input Current 0.8/115VAC&0.4/230VAC Output Voltage 12VDC Output Current 3.4A Output Power 40W(max) LED+ DALI DCV-12V/40W LED- Input Voltage 100-240VAC Input Current 0.8/115VAC&0.4/230VAC Output Voltage 12VDC Output Current 3.4A...

  • Page 2: Table Of Contents

    Bedienungsanleitung Artikel Nr.: 843277 Inhaltsverzeichnis 1. Sicherheitshinweise ..............Seite 3 2. Einleitung ..................Seite 4 3. Lieferumfang ................Seite 4 4. Technische Daten ................. Seite 4 5. Funktionen ..................Seite 5 6. Schnittstellen ................Seite 5 7. Bedienung ..................Seite 6...

  • Page 3: Sicherheitshinweise

    Bedienungsanleitung Artikel Nr.: 843277 1. Sicherheitshinweise Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen konzipiert. Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. Hinweise für den sicheren und einwandfreien Gebrauch: Vorsicht bei Hitze und extremen Temperaturen! Stellen Sie das Gerät an einem Ort auf, wo es keinen extremen Temperaturen, Feuchtigkeit oder Staub ausgesetzt ist.

  • Page 4: Einleitung

    Bedienungsanleitung Artikel Nr.: 843277 2. Einleitung Vielen Dank für den Kauf unseres Produkts und das uns entgegengebrachte Vertrauen. Bitte prüfen sie die Verpackung sowie das Produkt auf Transportschäden. Lesen sie die Bedienungsanleitung aufmerksam durch, bevor sie das Kapego Netzgerät DCV-12V/40W in Betrieb nehmen.

  • Page 5: Funktionen

    Bedienungsanleitung Artikel Nr.: 843277 5. Funktionen ● Einkanal spannungskonstant Ausgang ● unterstützt DALI Protokol IEC 62386 ● unterstützt Touch Dimmer Funktion 6. Schnittstellen LED+ DALI DCV-12V/40W LED- Input Voltage 100-240VAC Input Current 0.8/115VAC&0.4/230VAC Output Voltage 12VDC Output Current 3.4A Output Power...

  • Page 6: Bedienung

    Bedienungsanleitung Artikel Nr.: 843277 7. Bedienung Touch Dimmer Funktion Drücken Sie kurz den Touch DIM- Schalter (<0.5s) um die Lampe ein oder aus zu schalten. Drücken Sie den Touch DIM-Schalter lang (>0.5s) um die Helligkeit zu dimmen. Die Dimmrichtung ändert sich nach jedem Drücken der Taste.

  • Page 7: Grundsätzliches

    Bedienungsanleitung Artikel Nr.: 843277 DALI Anschlußdiagramm 8. Grundsätzliches Um die Hitze abzuleiten empfehlen wir beim Einbau ausreichend Platz zu lassen, damit die Luft zirkulieren kann und der Controller somit nicht überhitzt. Achten Sie darauf, dass alle Verbindungen fest sitzen. Die Signalleitung sollte möglichst weit weg von der Stromleitung (230V) liegen.
  • Page 8 Manual LED+ DALI DCV-12V/40W LED- Article No.: 843277 Input Voltage 100-240VAC KapegoLED Power Supply Unit, DCV-12V/40W, constant voltage Input Current 0.8/115VAC&0.4/230VAC Output Voltage 12VDC Output Current 3.4A Output Power 40W(max) LED+ DALI DCV-12V/40W LED- Input Voltage 100-240VAC Input Current 0.8/115VAC&0.4/230VAC...
  • Page 9 Manual Article No.: 843277 Contents 1. Security instructions ..............page 3 2. Introduction ................... page 4 3. Scope of delivery ................page 4 4. Technical data................page 4 5. Functions ..................page 5 7. Operation ..................page 6 8. Fundamental information .............. page 7...

  • Page 10: Security Instructions

    Manual Article No.: 843277 1. Security instructions This Product is designed for indoor-use only. Garantee expires, when manually changing or dismantling the product yourself. Safety guideline for proper use: Caution with heat and extreme temperatures! Keep product away from extreme temperatures, moisture or dust.

  • Page 11: Introduction

    Manual Article No.: 843277 2. Introduction Thanks you for buying our product. Check the product and packing for transportation damage. Read the user manual carefully, before starting up the Kapego Power Supply Unit, DCV-12V/40W. 3. Scope of delivery ● KapegoLED Power Supply Unit, DCV-12V/40W ●...

  • Page 12: Functions

    Manual Article No.: 843277 5. Functions ● Single channel constant voltage output ● Meet DALI Protocol IEC62386 ● Support Touch DIM function 6. Interfaces LED+ DALI DCV-12V/40W LED- Input Voltage 100-240VAC Input Current 0.8/115VAC&0.4/230VAC Output Voltage 12VDC Output Current 3.4A...

  • Page 13: Operation

    Manual Article No.: 843277 7. Operation Touch Dimmer Funktion Short press the Touch DIM switch (<0.5s) to control the lamp on or off. Long press the Touch DIM switch (>0.5s) to dim the brightness of light. The dimming direction will change every time after pressing switch.

  • Page 14: Fundamental Information

    Manual Article No.: 843277 DALI Diagram 8. Fundamental information To derive the heat, we recommend the installation to allow sufficient space for the air to circulate and the driver will not be overheated. Make sure that all connections are tight. The signal line should be as far away from the power line (230V).
  • Page 15 Bedienungsanleitung Sicherheitshinweise Die vom Hersteller beigelegten Bedienungsanleitung / Sicherheitshinweise / Datenblatt sind Voraussetzung für eine Ordnungsgemäße Verwendung. Technische Änderungen sind vorbehalten. Der Garantieanspruch erlischt bei Schäden, die durch Nichteinhaltung der Bedienungsanleitung / Sicherheitshinweise /Datenblatt entstehen. Der Hersteller und Inverkehrbringer, übernimmt für die Folgeschäden die daraus resultieren, keinerlei Haftung.
  • Page 16 User guide Safety instructions The enclosed from the manufacturers operating user guide / safety instructions / data sheet are required for a proper use. Technical changes are reserved. The warranty will not cover damage caused by non-observance of the user guide / safety instructions / data sheet.
  • Page 17 Guide de l’utilisateur Consigne de securite Pour toute utilisation, conservez avec l’appareil le mode d’emploi, les données techniques et le consignes de sécurité. Ces documents sont modifiables sans préavis par le fabricant Les conditions de garantie ne pourront pas s’appliquer en cas de non observation des consignes d’utilisation de l’appareil.
