Hoekinstelling (intermitterende modus)

De inbouwhoek van de moduleerkop bedraagt standaard 26° ten opzichte van het moduleeroppervlak. Toleranties voor het
klaarmaken van de moduleerkop en de mechaniek kunnen echter een andere hoek noodzakelijk maken.
VOORZICHTIG!
Beschadiging van de moduleerkop door ongelijke slijtage!
Grotere slijtage van de transferband door sneller afscheuren.
⇒
Werkinstelling enkel wijzigen in uitzonderlijke gevallen.
•

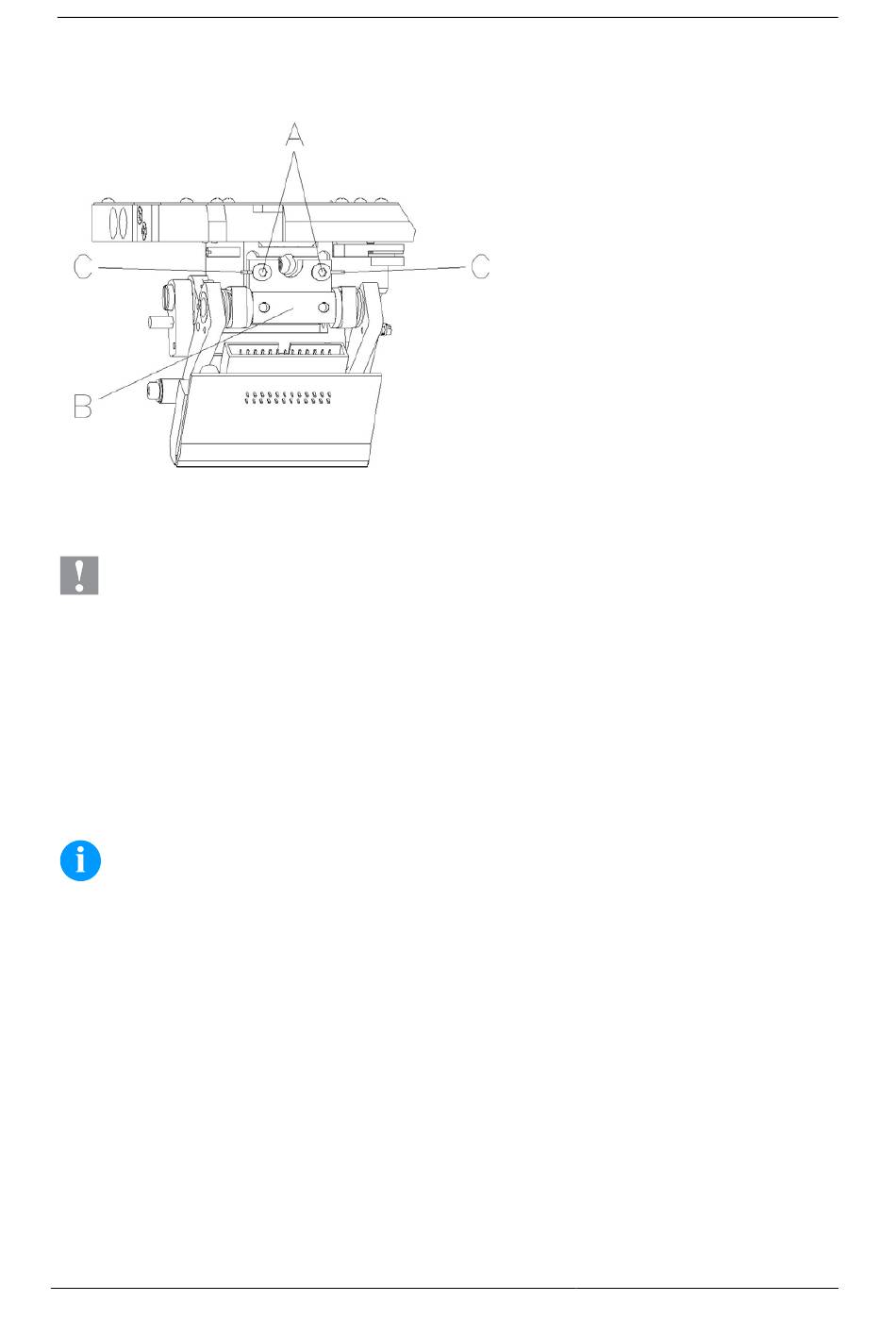

Binnenzeskantschroeven (A) licht losdraaien.
•
Instelstuk (B) verschuiven om de hoek tussen moduleerkop en moduleerkophouder te veranderen.
Naar onder verschuiven = hoek verkleinern
Naar boven verschuiven = hoek vergroten
•
Binnenzeskantschroeven (A) weer aantrekken.
•
Moduleeropdracht via ca. 3 lay-outs starten en correcte bandloop, zonder plooien, controleren.
LET OP!
De aangebrachte insnijdingen (C) dienen voor de positiecontrole. Er dient gelet te worden op een parallele instelling
indien mogelijk.
