Joy Sport Sponsorsun 1 User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
HANDLEIDING
Joy Sport
Sponsorsun 1

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Sponsorsun 1 and is the answer not in the manual?

Questions and answers

Summary of Contents for Joy Sport Sponsorsun 1

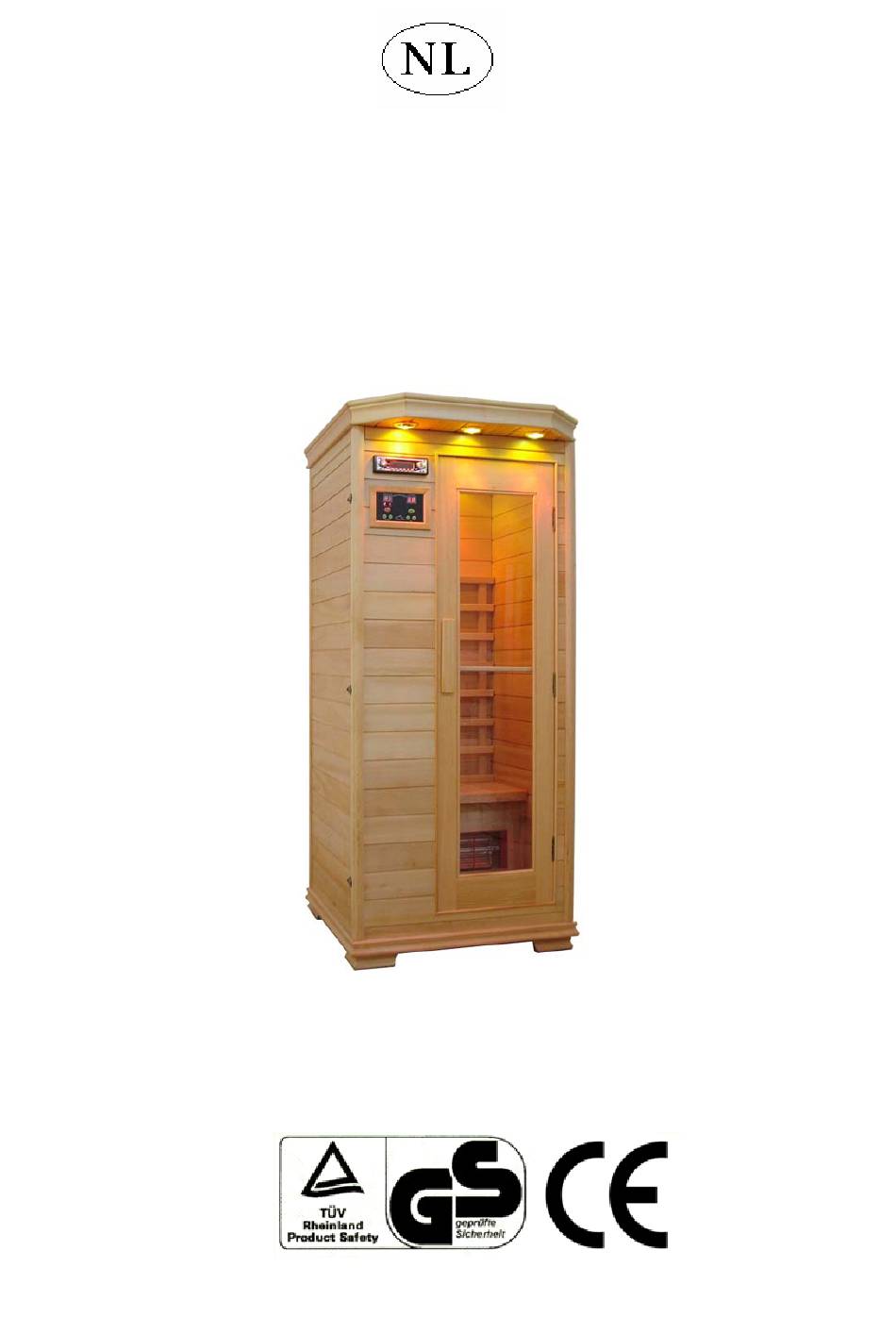

  • Page 1 HANDLEIDING Joy Sport Sponsorsun 1...
  • Page 2 Mocht u nog vragen hebben dan helpen wij u graag verder. Garantie, Deze garantie geldt gedurende 12 maanden voor elke fabricagefout aan uw JOY SPORT product die door een gemachtigd JOY SPORT dealer werd verkocht. Wanneer u garantie claimt bied JOY SPORT de mogelijkheid om naar eigen goeddunken het defecte apparaat of het betreffende onderdeel te herstellen of te vervangen.

  • Page 3: Table Of Contents

    Index ===================================== Veiligheidsinstructies ……… ………………………………………………… 2 Introduktie, doelstelling, technische gegevens …………………………………3 Installatie voorschriften …………………………………………………………….3 Montage handleiding……………………………………………………………...4-10 Bediening……………………………………………………………………………. Veiligheidsvoorschriften…………………………………………………………….. Storingsoorzaken……………………………………………………………………11-12 Onderhoud ………………………………………………………………………….13 Transport ………………………………………………………………………..13 Paklijst ……………………………………………………………………….….13...
  • Page 4 Belangrijke veiligheids voorschriften Lees en volg alle instrukties A) In verband met de veiligheid dienen de instrukties op ooghoogte in de cabine te worden opgehangen. B) Een prullenbak mag niet in de verwarmde ruimte geplaatst worden. C) De deur van de cabine is niet voorzien van een sluitsysteem om het risico van insluiting te voorkomen.
  • Page 5 Bewaar deze voorschriften Introduktie Wij wensen u geluk met de aanschaf van deze sauna, de eerste stap op weg naar een betere gezondheid. Duizenden gebruikers genieten iedere dag van het gebruik van de sauna. Infra-rood sauna’s helpen u bij de verbranding van calorieen, reduceren schadelijke stoffen en verminderen pijn.

  • Page 6: Installatie Voorschriften

    Installatie 1. Installatie voorschriften a. Sluit geen andere apparatuur aan op het stopcontact van de sauna. b. Installeer de sauna waterpas. c. Installeer de sauna op een droge plaats. d. Plaats geen brandbare of chemische stoffen in de buurt van de sauna. Montage instrukties.
  • Page 7 Plaats de bodemplaat (sectie 4, Sauna room diagram, p.3) en controleer of de goede kant voor ligt zie FIG-3. FIG-3 Plaats bodemplaat FIG-4 Monteer achterwand Plaats de achterwand op de bodemplaat in de voorbewerkte groef zie FIG-4 Plaats de linkerwand op de bodemplaat zorg dat deze past met achterwand. zie FIG-5 FIG-5 monteer linkerwand FIG-6 Sluiting 7.
  • Page 8 FIG-7 Montage rechterwand. FIG-8 Monteren voorplaat zitting 8. Monteer de rechterwand op de bodemplaat en controleer of deze goed aansluit met de achterwand.. FIG-7 9. Monteer de voorwand zitting in de sleuven van de linker en rechterzijwand waarna u de elektra kabels verbind zie Figuur 8,9 Controleer of de kabels goed zijn aangesloten anders zal de verwarming niet werken FIG-9 verbind draden FIG-10 Monteer zitplaat...
  • Page 9 FIG-11 monteren rugsteun FIG-12 monteren voorwand 12. Plaats de voorwand op de bodemplaat en zorg dat hij links en rechts goed aansluit op de zijwanden. Wees voorzichtig met de glasdeur om schade te voorkomen. zie FIG-12. 13. Hang de draden van de voor- en achterwand naar binnen tijdens montage. zie FIG-13.Plaats de plafondplaat en controleer aan de binnenzijde of het overal goed past.
  • Page 10 FIG-15 Aansluitingen boven op plafondplaat FIG-16 Steek de draden naar binnen 16. Hierna steekt u de stekkers van luidspreker, temperatuur sensor, controlepaneel en radio door de opening in de cabine. zie FIG 16 17. Monteer de radio zie FIG-17, 17.1, 17.2, 17.3 FIG-17 controleer radio met onderdelen FIG-17.1 monteer radio FIG-17.2 Monteer de steun...
  • Page 11 FIG-18 verbind de radiocontacten FIG-19 Verbind de temperatuurvoeler FIG-20 verbind de stekker van het controlepaneel FIG-21 verbind de antenne FIG-22 Radio afscherming FIG-22.1 bevestig de afscherming met schroeven 19. Plaats de afscherming over de radio en zet deze vast met schroeven. Gebruik hiervoor een kruiskopschroevendraaier zie FIG-22, 22.1 20.

  • Page 12: Bediening

    werking van de sauna. Hierna kunt u de bovenplaat monteren waarbij u er voor zorgt dat de stekker door de betreffende opening naar buiten gevoerd wordt. zie FIG-23 FIG-23 Steek de stekker door de bovenplaat FIG-24 Zet de bovenplaat vast met schroeven. 21.

  • Page 13: Veiligheidsvoorschriften

    Waarscuwing 1. Veiligheidsvoorschriften a. Om brand te voorkomen mag u geen kleren drogen of handdoeken achterlaten in de sauna b. Om brandwonden en elektrische schokken te voorkomen mag u geen metalen gereedschap gebruiken bij de afdekking van de infrarood verwarmingselementen c.

  • Page 14: Onderhoud

    Geen licht Lamp kapot Vervang de lamp Bedrading los Maak bedrading in orde Transformator stuk Vervang de transformator Storing in controlepaneel Repareren of vervangen Luidspreker werkt niet Luidspreker stuk Vervangen Bedrading los Bedrading vastzetten Radio niet ingeschakeld Radio inschakelen Radio/cd-speler werkt niet Stroomtoevoer is los of stuk Controleer aansluitingen Radio defect...

  • Page 15: Transport

    Transport en opslag Bescherm apparaat tegen regen, sneeuw en beschadiging tijdens transport 2. Niet opslaan in een vochtige omgeving. Paklijst 1X voorwand 1Xacterwand 2X zijwanden 1X vloerplaat 1X plafondplaat 1X bovenplaat 1X zitplaat(2 stuks voor FIR-044) 1 X onderplaat zitting （2 stuks voor FIR-044） 1 X rugsteun（2 stuks voorFIR-044）...
  • Page 16 USER MANUAL Joy Sport ® Sponsorsun 1...
  • Page 17 Dear customer, We want to thank you for having chosen a JOY SPORT product, and wish you a lot of fun and success during training with your JOY SPORT exercisers. Please note and follow the enclosed safety and assembly instructions carefully.
  • Page 18 Index ===================================== Important safety guides………… ………………………………………………… 2 Introduction, benefits, highlights……………………………………………………3 Installation requirements…………………………………………………………….3 Installation procedure……………………………………………………………...4-10 Operation……………………………………………………………………………. Warnings…………………………………………………………………………….. Trouble Shooting……………………………………………………………………11-12 Maintenance………………………………………………………………………….13 Transportation………………………………………………………………………..13 Packing List……………………………………………………………………….….13...

  • Page 19: Important Safety Guides

    IMPORTANT SAFETY GUIDES READ AND FOLLOW ALL INSTRUCTIONS A) Reference to the warning marking provided with the heater, indicating the importance of attaching the marking, using the nails provided in the intended location, at eye level. B) A receptacle shall not be installed inside the heated room. C) The door of the heated room do not include any locking or latching system, malfunction of which could cause entrapment inside the heated room.

  • Page 20: Installation Requirements

    Introduction We welcomes you to the most affordable infrared sauna in the nation! We also congratulate you on your new path to better health! Thousands of users enjoy the benefits of infrared saunas every day. Infrared saunas help you burn calories, reduce toxins, relieve pain and even clear complexions. Now you can enjoy the great benefits of far-infrared heat within the privacy of your own home.

  • Page 21: Installation Procedure

    Installation procedure Sauna Room: 1. Structure of Infrared Sauna. See FIG-1 1、 f ront board 2、 bot t om board 3、 si t t i ng baf f l e 4、 si t t i ng board 5、 backrest 6、 l ef t si de board 7、...
  • Page 22 FIG-3 Placing bottom floor FIG-4 Assembling back board Align the backboard with bottom board’s corresponding battens; make sure they are in line. See FIG-4 Align the left board with bottom board’s corresponding battens; make sure left board fits flush into backboard. See FIG-5 FIG-5 Assembling left board FIG-6 Latching...
  • Page 23 FIG-7 Assembling right board FIG-8 Assembling sitting board’s support 8. Align the right board with bottom board’s corresponding battens; make sure right board fits flush into backboard and latch together. FIG-7 9. Slide the sitting baffle down vertically into the slot within left and right panel. Next, connect the bench’s heater element wire to corresponding wire from the back wall, then locate sitting baffle and slide into place.
  • Page 24 FIG-11 Assembling sitting board FIG-12 Assembling front board 12. Align the front board (section 3) with bottom board’s corresponding battens, and then latch it with the left and right boards respectively. Notes: Take caution of the glass door to avoid damage. See FIG-12. 13.
  • Page 25 FIG-15 Connectors on the internal top board FIG-16 Put down the wires into the sauna cabin 16. After that, put down the power plugs of the speakers, temperature sensor, control panel and CD player through the hole near the fan on the top board. See FIG 16 17.
  • Page 26 FIG-18 Link the CD connectors FIG-19 Link the sensor connectors FIG-20 Link the control panel connectors FIG-21 Link the antenna connectors FIG-22 CD player back cover and screws FIG-22.1 Fix the CD player back cover with screws 19.Take down the bag of screws affixed to the CD player back cover; use a cross screwdriver to screw in the CD player back cover over the CD player.

  • Page 27: Operation

    plug through the corresponding hole in the external top board. See FIG-23 FIG-23 Slip the power plug through external top board FIG-24 Fix the external board with screws 21. Take the screws affixed on the external top board, then set up the board using the cross screwdriver. See FIG-24 Installation Completed.

  • Page 28: Warnings

    Warnings 1. Safety precautions a. To avoid fire, do not dry clothes or leave any towels in the sauna. b. To prevent burns or electric shocks, do not touch or use metal tools on the net cover of the far infrared heater elements.
  • Page 29 Odor from the sauna The circuit‘s problems 1) there is eyewinker around, remove 2）some heater’s temperature over high,cut off the power supply,replace 3) parts on the circurity is broken Light bulb is not working Light bulb is burned out Replace the light bulb Light bulb wiring is loosen Replace the lamp holder electron transformer is broken...

  • Page 30: Maintenance

    USER MAINTENANCE INSTRUCTIONS (CLEAR AND MAINTENANCE) Cleaning Clean the faceplate with a wet towel, or clean with a small amount of hand-soap mixed with warm water if necessary. Clean the sauna room with a wet cotton towel, dry with a clean dry towel. Do no use benzene, alcohol, or strong cleaning chemicals on sauna.
