Summary of Contents for Termometerfabriken Viking 03601

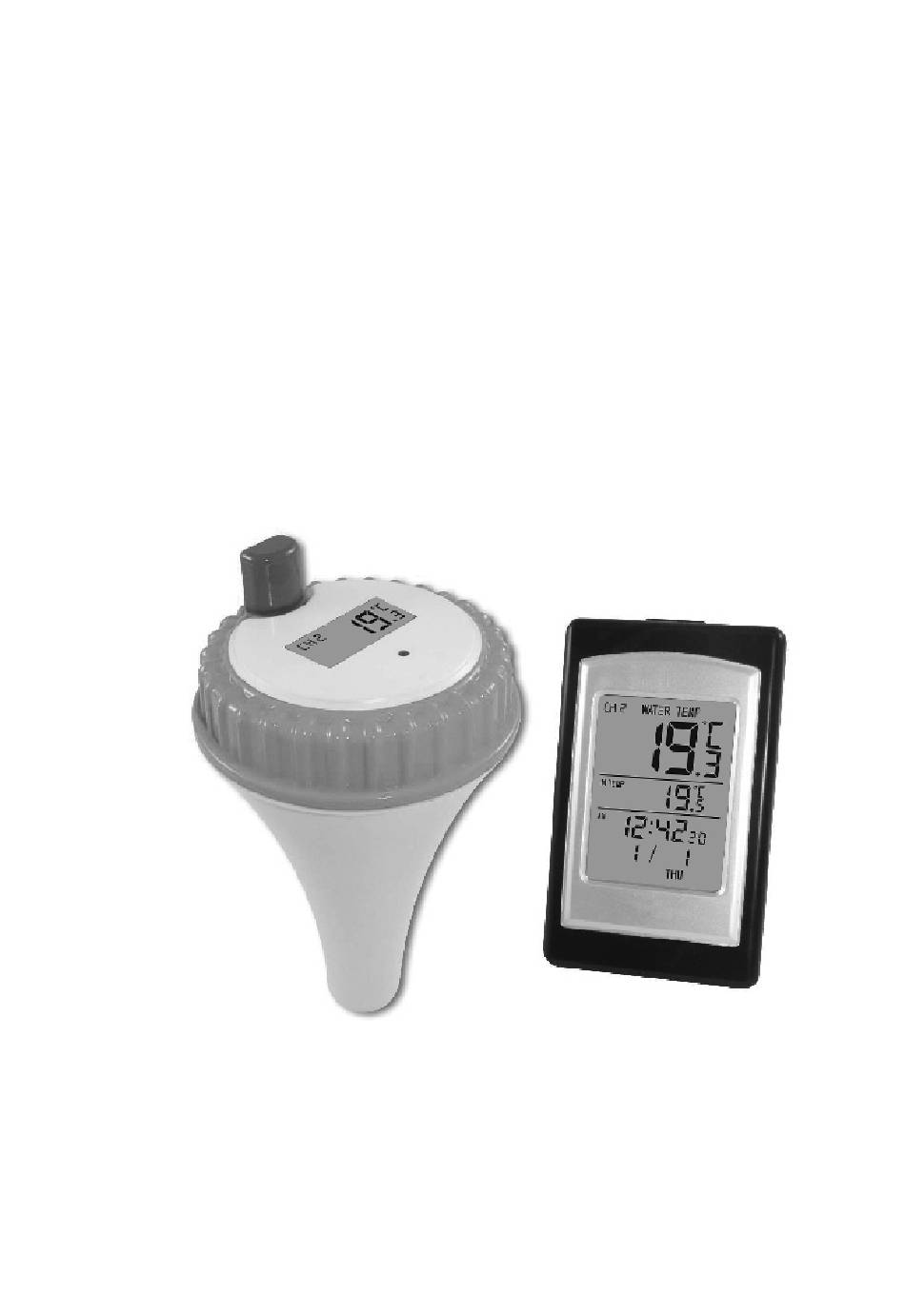

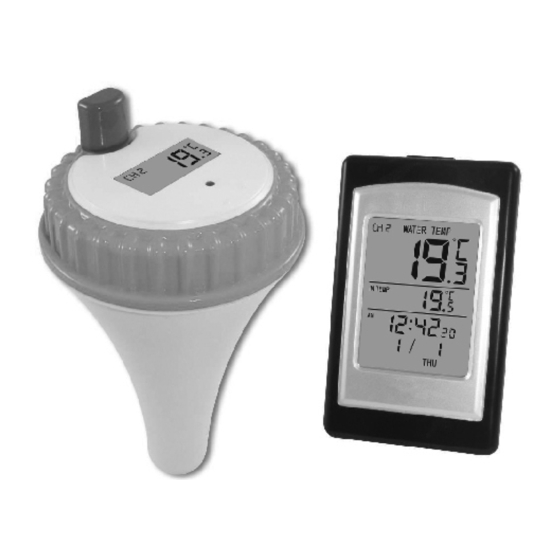

- Page 1 WIRELESS POOL THERMOMETER Trådlös pooltermometer ART. 03601 - User’s manual – Användarmanual...
-
Page 2: Getting Started
1. INTRODUCTION Thank you for your purchase of the Wireless Pool Thermometer with time, date, and indoor temperature. The following user guide provides step by step instructions for installation, operation and troubleshooting. IMPORTANT NOTES: - ONLY INSTALL IN FRESH WATER. DO NOT INSTALL IN SALT WATER. - DO NOT EXCEED THE OPERATIONAL RANGE (-40 °C TO 35°C) -NOT FOR USE IN SPA BATHS. - Page 3 Locate the dip switches on the inside cover of the lid of the transmitter. Figure 3 displays all three switches in the OFF position (down). Figure 3 Note: The default setting is as follow: Dip Switches 1 and 2 are down, this transmitter is as Channel 1;...
-
Page 4: Display Console Set Up
Figure4 Figure 5 Note: The following illustration shows the full segments of the transmitter LCD for description purposes only and will not appear like this during normal operation. Figure 6 1. Transmitter channel number, total 3 channels 2. Water temperature 3. -
Page 5: Display Console Layout
Remove the battery door on the back of the display. Insert 2 AAA 1.5V (alkaline or lithium, avoid rechargeable) batteries in the back of the display console. All of the LCD segments will light up for a few seconds to verify all segments are operating properly, and the unit will beep. -
Page 6: Remote Sensor Installation
1. Transmitter channel number 2. Water temperature units (°F/°C) 3. Water temperature 4. Indoor temperature units (°F /°C) 5. Indoor temperature Time and snooze alarm 7. Time of day 8. Date 9. Day of week 10. Min/max icon 11. Transmitter reception (flashes when received) The normal display mode, as shown in Figure 9. -
Page 7: Console Operation
CONSOLE OPERATION 4.1 Buttons The display console includes the following buttons (and location) MODE: on the back of the display C/F: on the back of the display MAX/MIN: on the back of the display SET: on the back of the display CHANNEL: on the top of the display CLEAR: on the top of the display Set (Program) Mode... -
Page 8: Cancelling The Alarm
Press the SET button again to return to normal mode. 4.2.3 Set Date While in the DATE mode, press the SET button, and the year will begin flashing. Press the C/F button to advance the year. Press the SET button again, and the month will begin flashing. Press the C/F button to advance the month. -
Page 9: Min/Max Mode
Min/Max Mode Notes: - If you have multiple remote temperature sensors, select the Channel you wish to view the min/max data before you enter the min/max mode. - Resetting the minimum and maximum values resets all three channels at the same time for multi-channel operation. -
Page 10: Maintenance
4. Power up the console last and wait about 3 minutes. Press the CHANNEL button on the top of the display to verify all three sensors are communicating to the console. 5. Once verified, you are ready to install the remote thermometers. Allow about 30 minutes for all sensors to stabilize. -
Page 11: Power Consumption
Measurement Range Accuracy Resolution Indoor -40 to 35°C ± 1 °C 0.1 °C Temperature Water -40 to 35°C ± 1 °C °C Temperature 6.3 Power Consumption Station : 2 x AAA 1.5V Alkaline batteries Pool thermometer (Remote sensor) : 2 x AA 1.5V Alkaline batteries ... -
Page 12: Liability Disclaimer
batteries. Temperature on remote sensor - The remote sensor updates every 10 and station disagree seconds. - The display reads the sensor every 60 seconds. - If transmission is intermittently lost, the sensor and station temperature values will disagree. 8.LIABILITY DISCLAIMER ... -
Page 14: Att Komma Igång
SVENSKA INTRODUKTION Tack för ditt köp av Wireless Pool Thermometer med tid, datum och inomhustemperatur. Följande användarhandbok innehåller stegvisa instruktioner för installation, drift och felsökning. VIKTIGA ANTECKNINGAR: Använd endast produkten i färskvatten. Använd inte produkten i saltvatten Används endast inom angivet temperaturområde (-40 °C TO 35°C) Ej för användning i spa-bad ATT KOMMA I GÅ... - Page 15 SVENSKA Se dom tre strömbrytarna på insidan av locket. Figur 3 visar alla tre strömbrytare i läge OFF (nedåt) Figure 6 Obs! Standardinställningen är som följer: Strömbrytare 1 och 2 är nere, Sändaren ligger på kanal 1; Strömbrytare 3 är upp, temperaturenheten hos denna sändare är °...
- Page 16 SVENSKA LCD-skärm endast för beskrivningsändamål och visas inte så här under normal drift. Figure 6 1. Sändarens kanalnummer, totalt 3 kanaler 2. Vatten temperatur 3. Vattentemperaturenheter (° F / ° C) 4. Sensorindikering (blinkar vid sändning) Kontrollera att packningen sitter ordentligt i styrningen på sensorkåpan. Vrid på...
- Page 17 SVENSKA upprätt läge. Konsolen visar omedelbart inomhustemperatur och standard datum och tid. Displayen för poolsändaren kommer att visa streck. Poolsensorns temperatur kommer att dyka upp på displayen inom några minuter Rör inte några knappar förrän poolsensorn har rapporterat, annars avbryts displayens sökläge, och du måste stänga av och starta om den igen genom att ta bort batterierna.
- Page 18 SVENSKA Klocka Datum Veckodag 10. Max/Min ikon 11. Symbol för trådlös mottagning (blinkar vid mottagning) Normalt visningsläge, som visas i Figur 9. Figure 9 Placera fjärrkontrollen i vattnet . Temperaturen tar några timmar att stabilisera. Inomhusdisplayens funktioner Knappar Displaykonsolen innehåller följande knappar (och placering) MODE: på...
-
Page 19: Ställ In Klockan
SVENSKA visningsläget. - Håll C / F-knappen intryckt i två sekunder för ändra i snabbare takt. Ställ in klockan Tryck på SET-knappen när tiden visas på displayen. Tryck på C / F-knappen för att ändra på inställningarna. Gör inställningar för tiden i följande ordning. 12/24 timmars visning, Timmar, minuter. - Page 20 SVENSKA Avbryta alarmet När ett larm har utlösts ljuder larmet och larmikonen blinkar i 60 sekunder. Tryck på valfri knapp på skärmens baksida för att tysta larmet. Snooze Alarm När ett alarm har utlösts ljuder larmet och larmikonen blinkar i 60 sekunder.
- Page 21 SVENSKA vattentemperaturen och innetemperaturen visas. Tryck på CLEAR-knappen (högst upp på displayen) för att radera maximivärdena och påbörja en ny mätperiod. Tryck på MIN / MAX knappen igen för att lämna min / max-läget. ° C / ° F måttenheter För att växla mellan °...
- Page 22 SVENSKA Measurement Range Räckvidd Accuracy Resolution Noggrannhet Upplösning Indoor -40 to 35°C ± 1 °C 0.1 °C Temperature Inomhus temperatur Water -40 to 35°C ± 1 °C 0.1 °C Temperature Vatten temperatur Strömförbrukning • Station: 2 x AAA 1,5V alkaliska batterier •...
- Page 23 SVENSKA...
