Montageanleitung LED-Unterbauleuchte ALUSTAR U
2er, 3er-, 4er oder 5er Set
0,3m
1,5 m
Beim Einstecken der Stecker
in den Verteiler darauf achten, dass
diese richtig einrasten. Notfalls
nochmal nachdrücken,bis
Verrastung gewährleistet ist !
Verteiler SV2,5 für max. 6 Leuchten
ACHTUNG !
- Montage nur von einer Fachkraft durchführen lassen !
- Montage nur spannungsfrei durchführen !
- bei der Montage die einschlägigen Vorschriften beachten !
Die Original-Anschlußkabel (Trafo- sowie Lampenleitung) dürfen nicht verlängert
oder beschädigt werden. Muß trotzdem eine Veränderung vorgenommen werden,
so hat dies nach den gültigen Vorschriften durch eine Fachkraft zu erfolgen.
Vorsicht bei scharfen Kanten, Verletzungsgefahr !
Montage :

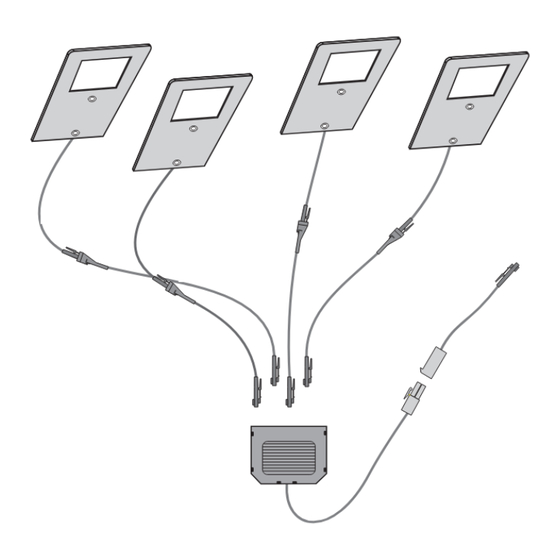

Die vorhandenen LED - Strahler direkt oder mit den 1,5m langen Verbindungsleitungen in die
entsprechenden Buchsen am Verteiler des Netzgerätes stecken und diesen mittels Netzstecker
mit dem Netz verbinden.
ACHTUNG : max. Belastbarkeit des Netzgerätes beachten !

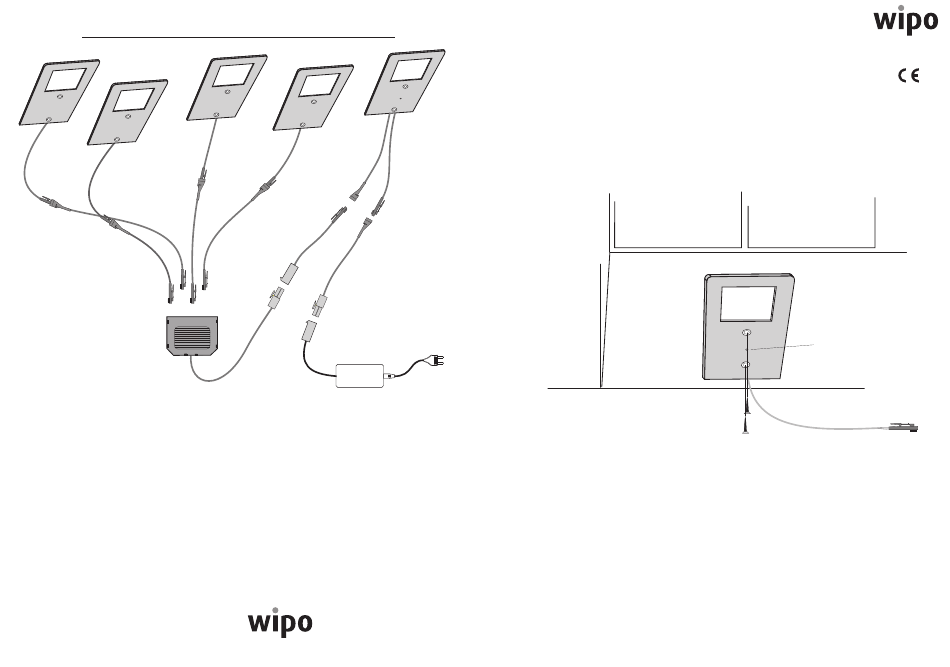

Masterleuchte
0,3m
0,3m
Schalterleitung
1,5 m
1,5 m
AMP-Steckverbinder
Netzgerät
Netz
230V~/50Hz
1,5m
12V-/30W
0,2 m
nach EN 61347-2 -13
Allersberger Str. 52 - 54
90596 Schwanstetten
Tel. (0 91 70) 2 87 - 0
Fax (0 91 70) 2 87 - 99
Montageanleitung
LED - Unterbauleuchte ALUSTAR U
Zum Befestigen an Schrank, Vitrine, Zwischenboden usw.
Vor der Montage ist zu beachten :
- Abstand zu angestrahlten Flächen : min. 0,1 m
- nur LED-Netzteile nach EN 61347-2 -13 verwenden
Montage nur durch eine Fachkraft unter Beachtung der geltenden Vorschriften !
Vorsicht bei scharfen Kanten, Verletzungsgefahr !
MONTAGE:
Die LED-
Leuchte an gewünschter Stelle mit beiliegenden Schrauben befestigen.
Anschlußleitung der Leuchte knickfrei ohne Beschädigung der Isolierung verlegen.
Nach erfolgter Montage den Strahler direkt oder mit der beiliegenden 1,5m langen Verbindungs-
leitung mit dem Netzteil verbinden. Netzteil nicht überlasten, Nennleistung beachten.
Das LED-Leuchtmittel dieser Leuchte kann nicht ausgetauscht werden.
Nur für trockene, geschlossene Räume.
Nur für den bestimmungsgemäßen Gebrauch verwenden.
ACHTUNG :
Die Original-Anschlußkabel(Trafo- sowie Lampenleitung) dürfen nicht verlängert oder beschädigt werden.
Muß eine Veränderung oder ein Austausch vorgenommen werden, so hat dies nur mit Originalersatzkabeln
des Herstellers nach den gültigen Vorschriften durch eine Fachkraft zu erfolgen!
Die Montagerichtung laut Abbildung muß eingehalten werden ( Wärmentwicklung) !
Um die Oberfläche der Leuchte nicht zu beschädigen, keine Scheuermittel und -schwämme verwenden.
Oberfläche nur mit einem weichen, feuchten Tuch reinigen; (handelsübliche Spülmittel gut geeignet); keine
lösungsmittelhaltigen Reinigungsmittel oder Alkohol !
Techn. Änderungen vorbehalten
Spannung : 12 VDC
Leistung : 5W
Sensor-LED, nur bei
Master-Leuchte
Anschlusskabel
zum LED-Netzteil
Länge = 0,3m
nach EN 61347-2-13
Mont_Alustar_U
Art.Nr.: 51_030_001_0574
Stand : 02_2016
