BEHA Unitest Therm 100 Instruction Manual

Hide thumbs
Table of Contents

  • Deutsch
    • Table of Contents

    • 1 Einleitung/Lieferumfang

    • 2 Transport und Lagerung

    • 3 Sicherheitshinweise

    • 4 Bedienelemente/Anschlüsse

    • 5 Durchführen von Messungen
      • Temperaturmessung
      • Messstellenbeleuchtung

    • 6 Wartung
      • Reinigung
      • Batteriewechsel
      • Kalibrierintervall

    • 7 Technische Daten
      • Monate Garantie

  • English

  • Français

    • 1 Introduction/Livraison

    • 2 Transport Et Stockage

    • 3 Mesures de Sécurité

    • 4 Fonctions Et Branchements

    • 5 Réalisation de Mesures
      • Réalisation de Mesure de Température
      • Illumination du Point de Mesure

    • 6 Entretien
      • Nettoyage
      • Changement de Pile
      • Intervalle de Calibrage

    • 7 Donnés Techniques
      • Mois de Garantie

  • Español

    • 1 Generalidades / Introducción

    • 2 Transporte y Almacenamiento

    • 3 Precauciones

    • 4 Elementos y Conexiones

    • 5 Cómo Realizar las Mediciones
      • Medición de Temperatura
      • Iluminación para el Lugar de Medición

    • 6 Mantenimiento
      • Limpieza
      • Reemplazo de Baterías
      • Intervalo de Calibración

    • 7 Datos Técnicos
      • Meses de Garantía

  • Suomi

    • 1 Esittely

    • 2 Kuljetus Ja Säilytys

    • 3 Turvallisuusohjeet
      • Yleisiä Käyttöohjeite

    • 4 Käyttöelementit/Liitännät

    • 5 Mittausten Suorittaminen
      • Lämpötilan Mittaus
      • Mittauspisteen Valo

    • 6 Huolto
      • Puhdistus
      • Pariston Vaihto/Pariston Laittaminen Paikalleen
      • Kalibrointiväli

    • 7 Tekniset Tiedot
      • Kuukauden Garanti

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 16

Quick Links

UNITEST
Bedienungsanleitung
Instruction Manual
Mode d´emploi
Manual de instrucciones Art N o . 94015
Käytthööhjeet

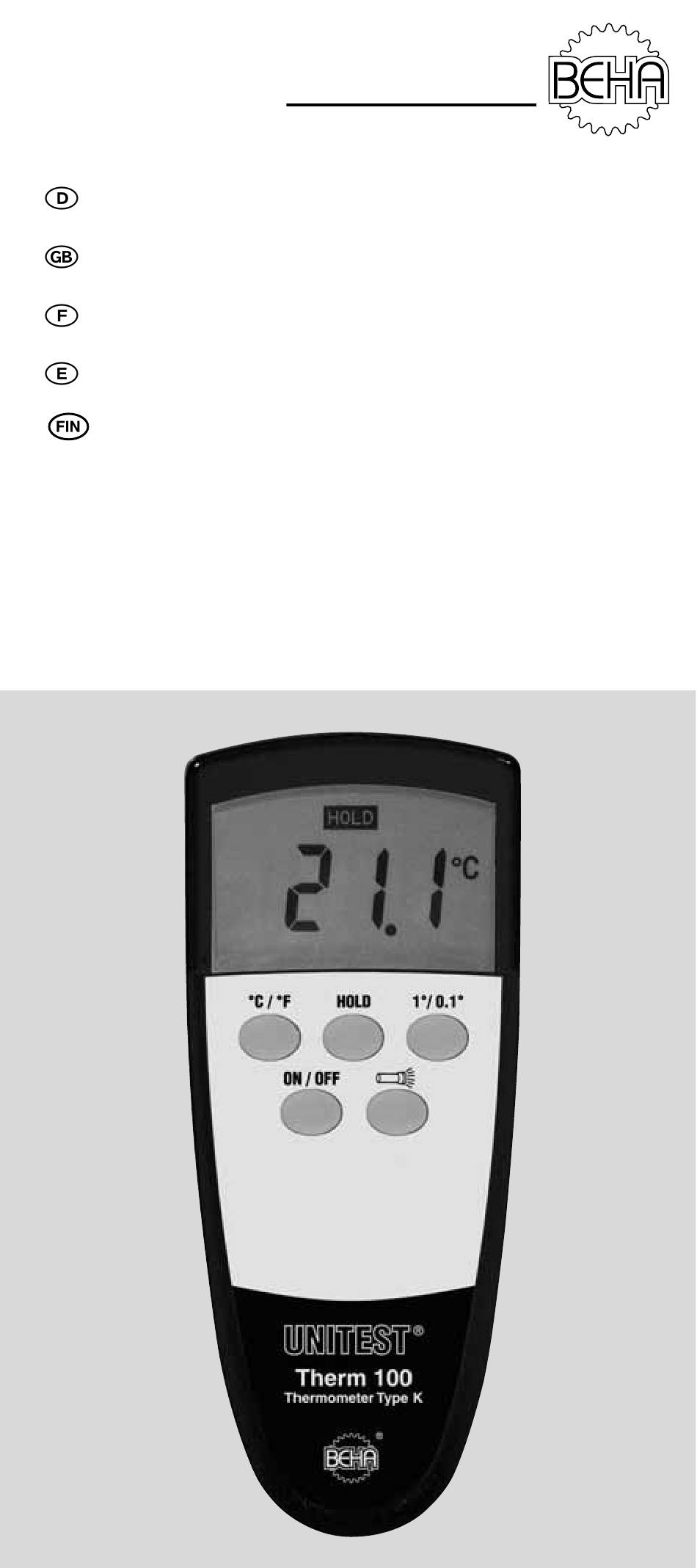

Digital-Thermometer
