jablotron JA-60U Manual

Tento dokument je určen výhradně technikům specializovaných
montážních firem.
Modem JA-60U slouží pro dálkové spojení počítače (telefonní linkou)
s ústřednou řady JA-63 a JA-65. Umožňuje sledovat a nastavovat
zabezpečovací systém na dálku obdobně, jako když je počítač připojen
přímo kabelem do ústředny. Tato verze modemu podporuje též dálkové
připojení do systému pomocí klávesnice JA-60E.

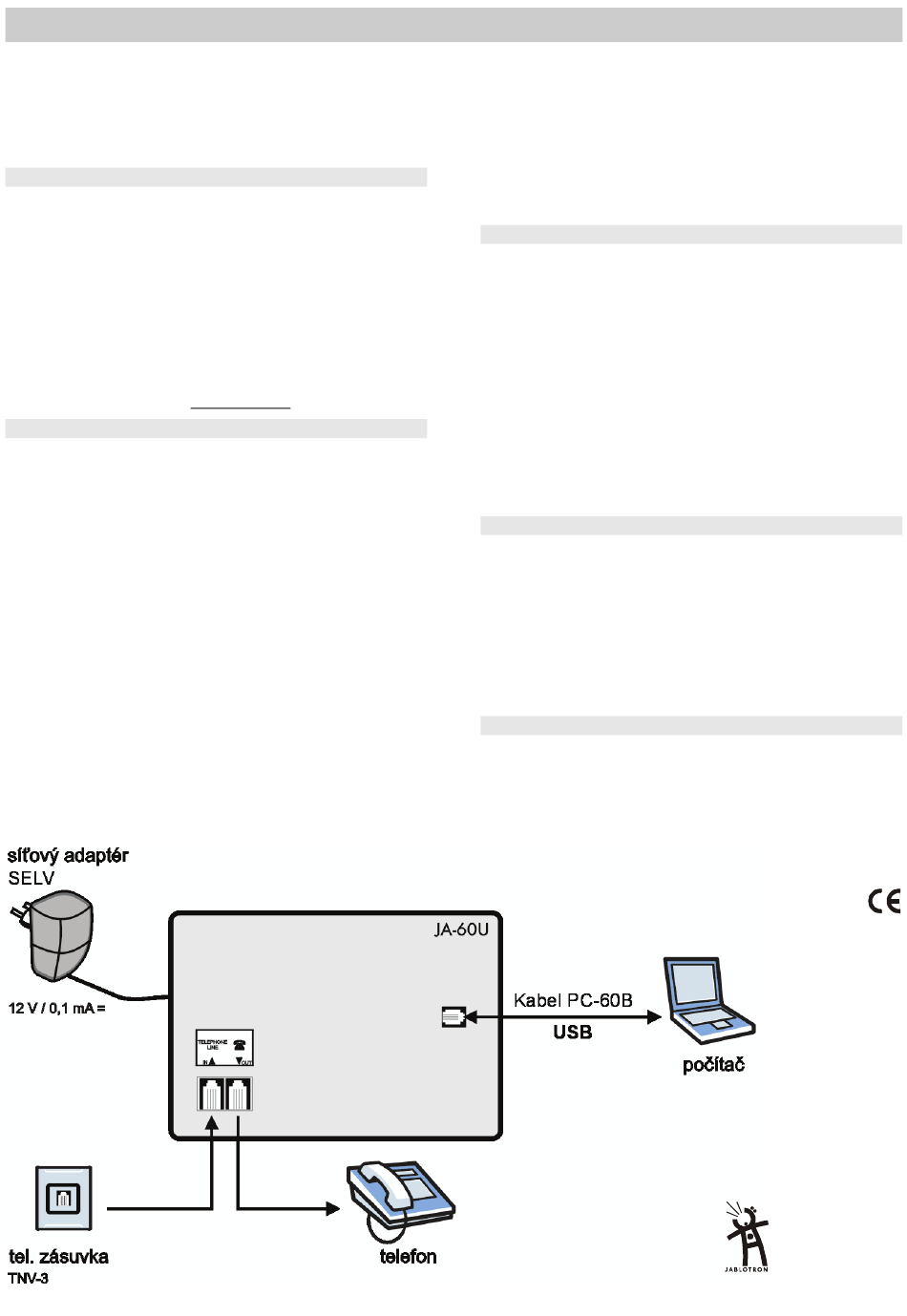

Instalace
Modem připojte přiloženým interfacem PC-60B, který se připojí do
volného USB portu počítače. Propojení proveďte při vypnutém
modemu. Telefonním kabelem zapojte telefonní linku do konektoru
označeného INP, do druhého konektoru (OUT) můžete připojit
telefonní přístroj. Pokud není modem použit, telefonní linka jim
prochází. Před použitím modemu zapojte jeho napájecí adaptér
do sítě.
Upozornění: modem může
telekomunikačním obvodům TNV. Dodávaný DC adaptér DE01-12 je
v provedení SELV (dvojitá izolace).
Pro dálkový přístup do systémů JA-6x je potřebné instalovat
do počítače program ComLink ten najdete na přiloženém CD (viz také
manuál pro PC-60B). Nejnovější verzi programu najdete také na
Internetové stránce Jablotronu www.jablotron.cz.
Nastavení ústředny JA-6x
Pro povolení dálkového přístupu je třeba nejprve nastavit parametry
komunikace na vlastní ústředně. Nastavení ústředny se provádí
v programovacím režimu ústředny (na displeji svítí „P") zadáváním
nastavovacích sekvencí z klávesnice, nebo připojeným počítačem
s programem Comlink (v menu nastavení digitálního komunikátoru).
Reakce na zvonění
Toto nastavení určuje, zda a jak má komunikátor reagovat
na příchozí hovory. Nastavení se provádí zadáním:
0 5 0 nereaguje na zvonění
0 5 1 zvedá na druhé zavolání (musí nejprve detekovat 1-2
zvonění, pak pauzu 10-45 sec. a poté na další zvonění
ihned zvedá). Tento režim je vhodný pro obejití záznamníku
či faxu a je podporován obslužným programem modemu.
0 5 x zvedá po x zazvonění (x = 2, 3 , 4, 5, 6)
Poznámka: spojení pro vzdálený přístup může být aktivováno
i ručně (bez ohledu na nastavení této sekvence). Lze tak učinit
vyvoláním kontrolního přenosu
v programovacím či uživatelském režimu) během příchozího zvonění.
Nastavení z výroby: 0 5 0 = nereaguje na zvonění
Modem pro dálkový přístup JA-60U
Modem pro dálkový přístup JA-60U
být připojen k analogovým
na ústředně (sekvence
Kód pro vzdálený přístup
Toto nastavení definuje přístupový kód (8 cifer), který komunikátor
ústředny kontroluje při navázání spojení se vzdáleným počítačem.
Pokud se volající počítač „nepředstaví" shodným číslem, spojení se
okamžitě ukončí a ústředna upozorní na pokus o nežádoucí zásah
poplachem typu chyba kódu. Kód pro vzdálený přístup se nastavuje
zadáním: 0 7 xxxxxxxx
kde xxxxxxxx = libovolné osmiciferné číslo
Nastavení z výroby: 00000000
Navázání spojení se vzdálenou ústřednou
V počítači který je vybaven modemem JA-60U spusťte program
ComLink (ve verzi Windows užijte tlačítko „REMOTE"). Pro navázání
vzdáleného přístupu si program vyžádá následující údaje:
a) telefonní číslo volané ústředny
b) způsob telefonní volby (tónový nebo pulsní)
c) komunikační port počítače, na kterém je připojen modem JA-60U
d) přístupový kód ústředny (musí být shodný s kódem pro vzdálený
přístup nastaveným v ústředně - 8 cifer)
e) vybrat režim obejití záznamníku (pokud byl nastaven v ústředně)
f) vybrat požadavek zpětného volání a zadat telefonní číslo kam má
ústředna zavolat. Pokud tuto volbu užijete, počítač s modemem si
vyžádá, aby ústředna na předané číslo zavolala zpět. Poplatek
za další telefonní
(doporučujeme předem projednat).
Poznámka: Vzdálený přístup do systému JA-6x je možný pouze
pokud není volaná telefonní linka obsazena.
Dálkový přístup programem ComLink
Po navázání spojení se vzdálenou ústřednou umožňuje program
ComLink stejné funkce jako při přímém spojení počítače s ústřednou
(kontrola a ovládání stavu ústředny, čtení paměti událostí, nastavování
systému, monitorování VF signálů atd.) - viz nápověda v programu
ComLink. Vzdálené ovládání systému je však podmíněno znalostí
platného přístupového kódu.
Poznámka: přenos některých rozsáhlejších informací (čtení obsahu
paměti událostí, nastavování digitálního komunikátoru atd.) je při
vzdáleném přístupu pomalejší než při přímém připojení počítače
k ústředně.
Údržba
89
Modem JA-60U nevyžaduje žádnou zvláštní údržbu.
Jablotron s.r.o. tímto prohlašuje, že tento medem JA-60U je ve
shodě se základními požadavky a dalšími příslušnými ustanoveními
směrnice 1999/5/ES (NV č. 426/2000Sb.). Originál prohlášení o shodě
je na www.jablotron.cz v sekci poradenství.
Poznámka: Výrobek, ačkoliv neobsahuje žádné škodlivé materiály,
nevyhazujte do odpadků, ale předejte prodejci nebo přímo výrobci.
1/2
spojení potom hradí majitel
Pod Skalkou 33
466 01 Jablonec nad Nisou
Tel.: 483 559 999
fax: 483 559 993
Internet: www.jablotron.cz
ústředny
MDY51914
