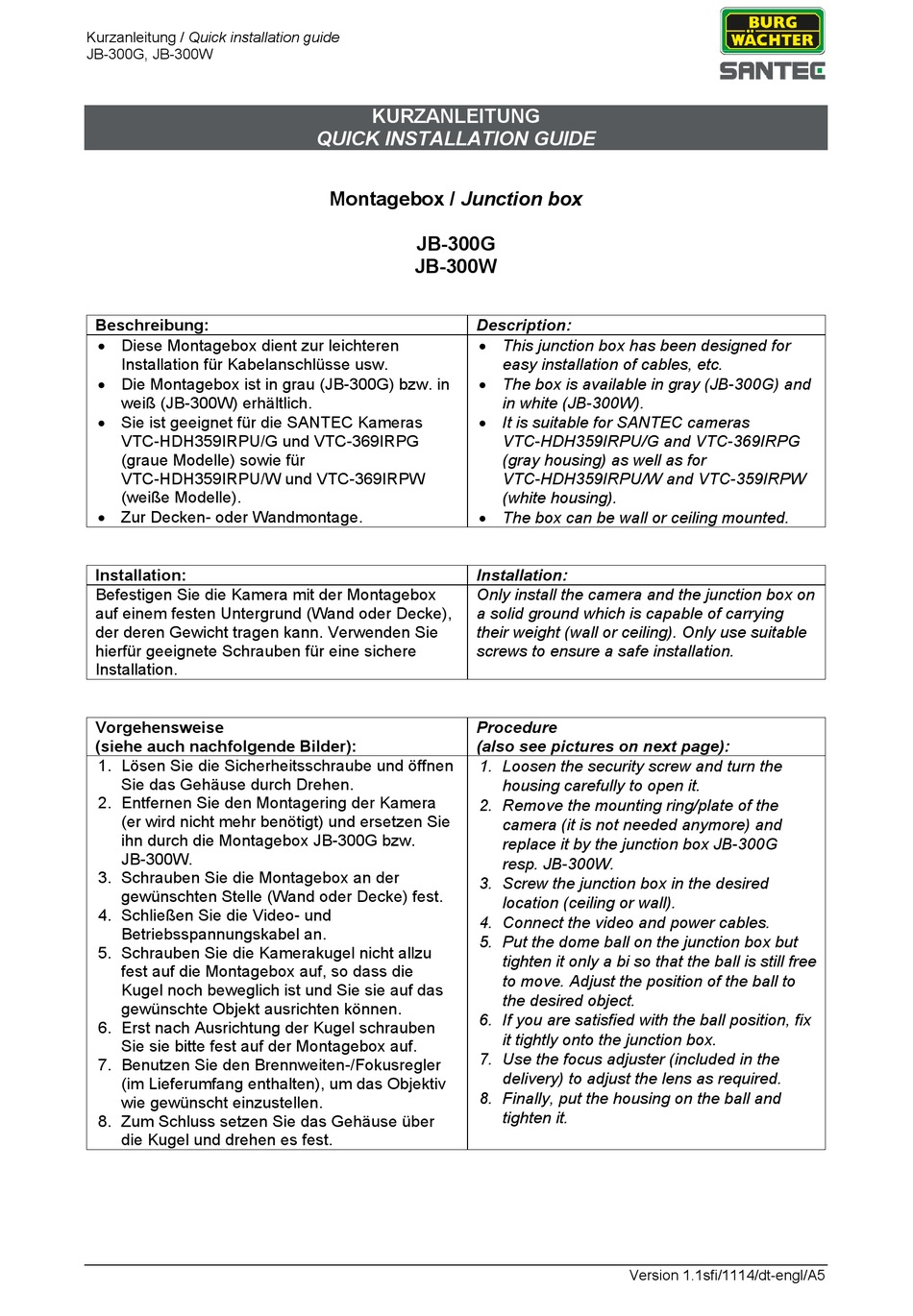

Santec JB-300G Quick Installation Manual

Kurzanleitung / Quick installation guide
JB-300G, JB-300W
Beschreibung:
 Diese Montagebox dient zur leichteren
Installation für Kabelanschlüsse usw.
 Die Montagebox ist in grau (JB-300G) bzw. in
weiß (JB-300W) erhältlich.
 Sie ist geeignet für die SANTEC Kameras
VTC-HDH359IRPU/G und VTC-369IRPG
(graue Modelle) sowie für
VTC-HDH359IRPU/W und VTC-369IRPW
(weiße Modelle).
 Zur Decken- oder Wandmontage.

Installation:

Befestigen Sie die Kamera mit der Montagebox
auf einem festen Untergrund (Wand oder Decke),
der deren Gewicht tragen kann. Verwenden Sie
hierfür geeignete Schrauben für eine sichere
Installation.
Vorgehensweise
(siehe auch nachfolgende Bilder):
1. Lösen Sie die Sicherheitsschraube und öffnen
Sie das Gehäuse durch Drehen.
2. Entfernen Sie den Montagering der Kamera
(er wird nicht mehr benötigt) und ersetzen Sie
ihn durch die Montagebox JB-300G bzw.
JB-300W.
3. Schrauben Sie die Montagebox an der
gewünschten Stelle (Wand oder Decke) fest.
4. Schließen Sie die Video- und
Betriebsspannungskabel an.
5. Schrauben Sie die Kamerakugel nicht allzu
fest auf die Montagebox auf, so dass die
Kugel noch beweglich ist und Sie sie auf das
gewünschte Objekt ausrichten können.
6. Erst nach Ausrichtung der Kugel schrauben
Sie sie bitte fest auf der Montagebox auf.
7. Benutzen Sie den Brennweiten-/Fokusregler
(im Lieferumfang enthalten), um das Objektiv
wie gewünscht einzustellen.
8. Zum Schluss setzen Sie das Gehäuse über
die Kugel und drehen es fest.
KURZANLEITUNG
QUICK INSTALLATION GUIDE
Montagebox / Junction box
JB-300G
JB-300W

Description:

 This junction box has been designed for
 The box is available in gray (JB-300G) and
 It is suitable for SANTEC cameras
 The box can be wall or ceiling mounted.
Installation:
Only install the camera and the junction box on
a solid ground which is capable of carrying
their weight (wall or ceiling). Only use suitable
screws to ensure a safe installation.

Procedure

(also see pictures on next page):
1. Loosen the security screw and turn the
2. Remove the mounting ring/plate of the
3. Screw the junction box in the desired
4. Connect the video and power cables.
5. Put the dome ball on the junction box but
6. If you are satisfied with the ball position, fix
7. Use the focus adjuster (included in the
8. Finally, put the housing on the ball and
easy installation of cables, etc.
in white (JB-300W).
VTC-HDH359IRPU/G and VTC-369IRPG
(gray housing) as well as for
VTC-HDH359IRPU/W and VTC-359IRPW
(white housing).
housing carefully to open it.
camera (it is not needed anymore) and
replace it by the junction box JB-300G
resp. JB-300W.
location (ceiling or wall).
tighten it only a bi so that the ball is still free
to move. Adjust the position of the ball to
the desired object.
it tightly onto the junction box.
delivery) to adjust the lens as required.
tighten it.
Version 1.1sfi/1114/dt-engl/A5
