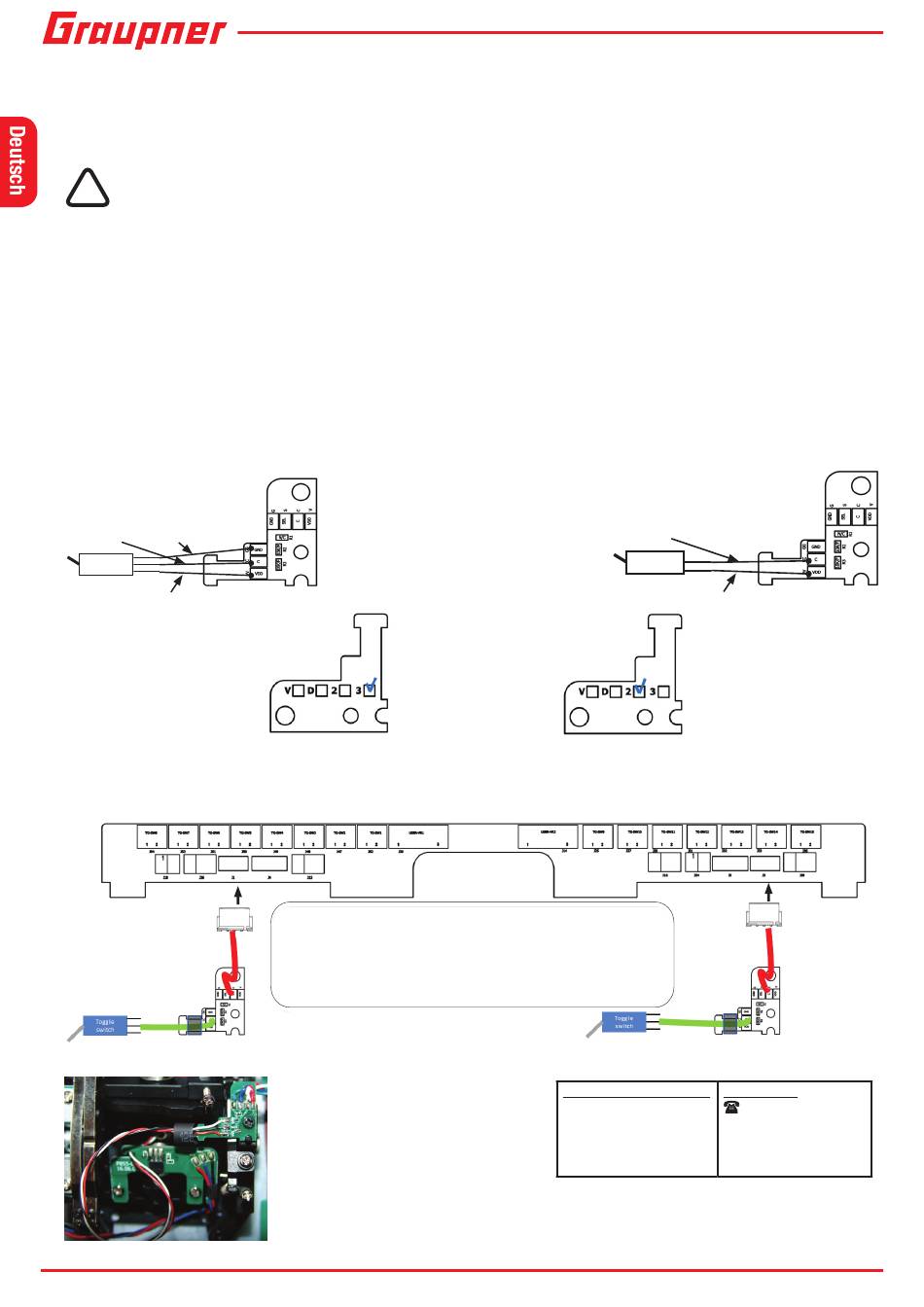

GRAUPNER 33028.13 Installation Instructions

Einbauanleitung Knüppelschalter in MC-28
33028.13 33028.14
Achtung!
Beachten Sie die Hinweise im Kapitel „Sendergehäuse öff nen/schließen" in der Senderanleitung bevor
!
Sie das Gehäuse des Senders öff nen! Entf ernen Sie den Senderakku bevor Sie das Gehäuse des Sen-
ders öff nen!
Einbau
1. Drehen Sie den gewünschten Knüppel aus dem Knüppelaggregat heraus.
2. Führen Sie die Kabel des neuen Knüppels mit Schalter/Taster durch das Knüppelaggregat, drehen Sie den
Knüppel in das Knüppelaggregat.
3. Lösen Sie die kleine Schraube am Fuß des Knüppels und ziehen Sie den Knüppel vorsichti g vom Schaft .
4. Ziehen Sie den Schaft , an der abgefl achten Stelle, mit einer Zange vorsichti g fest.
5. Stecken Sie den Knüppel wieder auf den Schaft und richten Sie den Knüppel in der gewünschten Richtung
und Höhe aus, schrauben Sie die kleine Schraube am Fuß des Knüppels wieder fest an.
6. Monti eren Sie die beiliegende Adapterplati ne, wie auf dem Foto unten, auf dem Knüppelaggregat.
7. Löten Sie die Kabel des Knüppelschalter/taster auf der Plati ne an, beachten Sie dazu die folgenden An-
schlussbilder
33028.13
33028.14
33028.47
weiß
schwarz
rot
33028.13
33028.14
33028.47
8. Stecken Sie den weißen Stecker der Adapterplati ne in die entsprechende Buchse in der Steckleiste oben
im Sender. Beachten Sie dazu die folgende Skizze. Der Stecker ist verpolungssicher, achten Sie auf die
seitlichen Führungen, wenden Sie keine Gewalt an, der Stecker muss leicht einrasten.
Montageplatz Adapterplati ne
33028.43 33028.44
S'il vous plaît noter que la plaque de No. 33028.43, S'il vous plaît noter que la plaque de No. 33028.43,
Beachten Sie: Die Adapterplatine von 33028.43, 33028.44 und
33028.45 sind nur für einen 2-Positionsschalter geeignet. Die Adap-
33028.44 et 33028.45 doit être utilisée pour les interrupteurs 33028.44 et 33028.45 doit être utilisée pour les interrupteurs
terplatine von 33028.13, 33028.14 und 33028.47 sind nur für einen
à 2 positions et la plaque de No. 33028.13, 33028.14 et à 2 positions et la plaque de No. 33028.13, 33028.14 et
3-Postionsschalter geeignet. Die Adapterplatinen sind nicht unterein-
33028.47 doit être utilisé pour les interrupteurs à 3 positions. 33028.47 doit être utilisé pour les interrupteurs à 3 positions.
ander kompatibel. Überprüfen Sie vor dem Gebrauch die Markierung
Ces plaques ne sont pas compatibles. Donc, s'il vous plaît Ces plaques ne sont pas compatibles. Donc, s'il vous plaît
auf der Rückseite der Adapterplatine (siehe Abbildung).
vérifi er les détails dans le fond de la plaque avant utilisation. vérifi er les détails dans le fond de la plaque avant utilisation.
33028.45 33028.47
33028.43
33028.44
33028.45
schwarz
schwarz
33028.43
33028.44
33028.45
Servicestellen
Graupner/SJ-Zentralservice
Graupner/SJ GmbH
Henriettenstrasse 96
D-73230 Kirchheim / Teck
Die Adressen der Servicestellen außerhalb Deutschlands
entnehmen Sie unserer Webseite www.graupner.de
Servicehotline
(+49) (0)7021/722-130
Montag - Donnerstag
9:15 -17:00 Uhr
Freitag
9:15 - 13:00 Uhr
