u s e r 's m a n u a l
NV-KBD50

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NV-KBD50 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NV-KBD50

Summary of Contents for Novus NV-KBD50

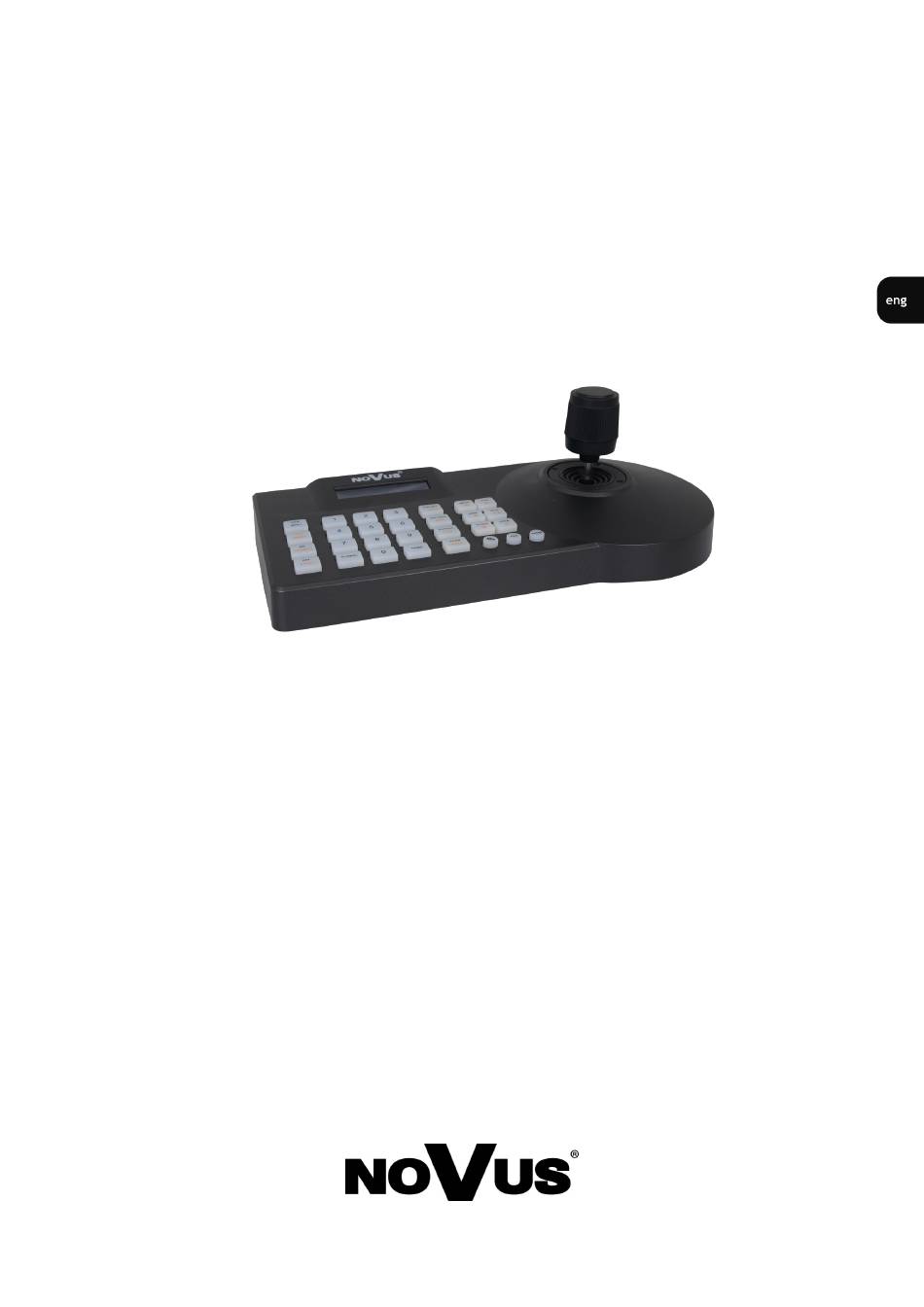

  • Page 1 ’s m a n u a l NV-KBD50...
  • Page 2 NV-kBD50 ver. 1.0 - User’s manual INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2004/108/EC.

  • Page 3: Safety Requirements

    NV-KBD50 ver. 1.0 - User’s manual SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Foreword Information

    Please contact your local NOVUS distributor for further assistance. 2. MAIN CHARACTERISTICS  Keyboard for remote control of NOVUS DVRs and cameras;  Implemented DVR control protocols: N-Control; ...

  • Page 5: Technical Specification

    NV-KBD50 ver. 1.0 - User’s manual TECHNICAL SPECIFICATION 3. TECHNICAL SPECIFICATION 3.1. Specification NOVUS digital video multiplexers:  B series  E series Supported devices cameras:  N-Control, Pelco-D controlled DVR control protocols N-Control Buttons 29, multifunctional Display 1x16 characters LED...
  • Page 6 NV-kBD50 ver. 1.0 - User’s manual TECHNICAL SPECIFICATION 3.3. Rear panel description RS485 screw socket Power Supply Power supply RS485 screw socket Transmition LED scheme connector 3.4. Bus connection Keyboard has two RS485 ports, which allow for connection with DVRs and cameras. Please take notice of proper connections.
  • Page 7 NV-KBD50 ver. 1.0 - User’s manual KEYBOARD HANDLING 4. KEYBOARD HANDLING 4.1. Keyboard layout Keyboard layout is shown below. Numerical keyboard is located in the centrer. On the both sides there are function keys. Black font refers to PTZ camera functions. Orange font refers to DVR functions.
  • Page 8 NV-kBD50 ver. 1.0 - User’s manual KEYBOARD HANDLING 4.3. Keyboard menu To establish a communication between a keyboard and camera or DVR, an appropriate control protocol must be selected in the keyboard settings. An ID number is assigned permanently to the DVR/camera, i.e.
  • Page 9 Available baud rates 1200, 2400, 4800, 9600, 19200 kb/s. 4.4. CAM and DVR mode Keyboard NV-KBD50 can work in CAM mode (used to control PTZ cameras) or DVR mode (used to control DVR). Active mode is pointed by > on screen.
  • Page 10 NV-kBD50 ver. 1.0 - User’s manual CONTROLLING THE PTZ CAMERAS 5. CONTROLLING THE PTZ CAMERAS Table below lists the commands in N-Control protocol. User privilages are shown in User, Supervisor, Administrator column. Function Description combination Keyboard menu (3s) Enters the keyboard menu...
  • Page 11 Some buttons are not used in Pelco-D protocol. 5.1. Special Functions available in NOVUS PTZ cameras. Special Functions are available in NOVUS PTZ cameras controlling with N-Control protocol. To activate particular function, press key combination: No.+...
  • Page 12 NVS-KBD50 allows for controlling up to 256 DVRs utilizing N-Control protocol. Keyboard is compatible with NOVUS DVRs (B and E Series). Default baud rate is 9600 and can’t be changed. Keys combination are listed in table on next page of this manual.
  • Page 13 NV-KBD50 ver. 1.0 - User’s manual CONTROLLING THE DVRs 6.1. Controlling NOVUS E Series DVRs Function Description combination Keyboard menu (3s) Enters the keyboard menu Camera mode Activates camera mode Switches on the remote control of the camera No. Camera selection No.+...
  • Page 14 NV-kBD50 ver. 1.0 - User’s manual CONTROLLING THE DVRs Function Description combination Plays the video forward. Play Subsequent pressing speeds up the playback x1 x2 x4 x8 x16 x32 Plays the video backward. Play Backward Subsequent pressing speeds up the playback x1 x2 x4 x8 x16 x32...
  • Page 15 NV-KBD50 ver. 1.0 - User’s manual CONTROLLING THE DVRs Function Description combination Turns on playback mode. Playback play / pause Stop Stops playback video Plays the video backward. Play Backward Subsequent pressing change speed of the playback x1 x8 x16 x32 Plays the video forward.
  • Page 16 2013-08-14 ver. 1.0 JM, MM AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
  • Page 17 ł u g i NV-KBD50...
  • Page 18 NV-KBD50 Instrukcja obsługi wer. 1.0 INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.

  • Page 19: Warunki Bezpieczeństwa

    NV-KBD50 Instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU.

  • Page 20: Informacje Wstępne

    Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym wykazem. W przypadku stwierdzenia braków należy zaniechać instalacji i skontaktować się z dystrybutorem. 2. CHARAKTERYSTYKA OGÓLNA  Klawiatura do zdalnego sterowania: rejestratorami i kamerami marki NOVUS;  Protokoły do sterowania rejestratorami: N-Control;  Protokoły do sterowania kamerami: N-Control, Pelco-D;...

  • Page 21: Dane Techniczne

    NV-KBD50 Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3. DANE TECHNICZNE 3.1. Specyfikacja rejestratory NOVUS:  Serii B  Serii E Obsługiwane urządzenia kamery:  sterowane protokołami N-Control, Pelco-D Protokoły do sterowania N-Control rejestratorami Przyciski 29, wielofunkcyjne Wyświetlacz LED, 1 x 16 znaków Porty zewnętrzne...
  • Page 22 NV-KBD50 Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3.2. Opis panelu tylnego klawiatury Schemat podłączenia Złącze śrubowe Dioda LED Dioda LED Złącze zasilania złącza RS485 RS485 transmisji danych zasilania 12 VDC 3.4 Podłączanie magistral danych Klawiatura posiada dwa porty RS485. Umożliwia równoczesną pracę z kamerami i rejestratorami.

  • Page 23: Obsługa Klawiatury

    NV-KBD50 Instrukcja obsługi wer. 1.0 OBSŁUGA KLAWIATURY 4. OBSŁUGA KLAWIATURY 4.1. Opis klawiszy Poniżej przestawiono układ klawiszy. W centralnej części umiejscowiona jest klawiatura numeryczna. Dookoła niej znajdują się przyciski funkcyjne. Czarną czcionką opisane są funkcje sterujące kamerami PTZ, pomarańczową czcionką - rejestratorami.
  • Page 24 NV-KBD50 Instrukcja obsługi wer. 1.0 OBSŁUGA KLAWIATURY 4.3. Menu klawiatury W celu zapewnienia współpracy rejestratora/kamery z klawiaturą, należy ustawić w klawiaturze odpowiedni protokół sterowania. Z numerem rejestratora / kamery powiązany jest na stałe adres tzn. aby sterować rejestratorem o adresie 1 należy wybrać rejestrator numer 1, aby sterować...
  • Page 25 1200, 2400, 4800, 9600, 19200 kb/s. 4.4. Tryby pracy Klawiatura NV-KBD50 pracuje w dwóch trybach. Umożliwia sterowanie kamerami PTZ (tryb kamer) lub rejestratorami (tryb rejestratorów). Aktywny tryb pracy symbolizuje wskaźnik > na wyświetlaczu. Umiejscowienie z lewej strony słowa CAM oznacza, że klawiatura znajduje się w trybie pracy z kamerami: >CAM001...

  • Page 26: Sterowanie Kamerami Ptz

    NV-KBD50 Instrukcja obsługi wer. 1.0 STEROWANIE KAMERAMI PTZ 5. STEROWANIE KAMERAMI PTZ Tabela poniżej zawiera listę funkcji realizowanych w trybie kamer sterowanych protokołem N-Control. Dostęp do funkcji został zaznaczony znakiem „x” dla grup Użytkownik, Supervisor, Administrator. Funkcja Klawisz Działanie Menu klawiatury (3s) Wywołanie menu klawiatury...
  • Page 27 Ze względu na ograniczoną funkcjonalność protokołu Pelco-D, nie wszystkie przyciski będą realizować funkcje jak w protokole N-Control. 5.1. Funkcje specjalne dostępne w kamerach szybkoobrotowych NOVUS Funkcje specjalne dostępne są w kamerach NOVUS sterowanych protokołem N-Control. Wywołanie funkcji odbywa się poprzez kombinację klawiszy: Nr + powoduje włączenie funkcji...
  • Page 28 NV-KBD50 Instrukcja obsługi wer. 1.0 STEROWANIE KAMERAMI PTZ Kombinacja Kombinacja Funkcja specjalna Funkcja specjalna klawiszy klawiszy 1 + ON Przekaźnik 1 włączony 1 + OFF Przekaźnik 1 wyłączony 2 + ON Przekaźnik 2 włączony 2 + OFF Przekaźnik 2 wyłączony 3 + ON Przekaźnik 3 włączony...
  • Page 29 NV-KBD50 Instrukcja obsługi wer. 1.0 STEROWANIE REJESTRATORAMI DVR 6.1. Obsługa rejestratorów NOVUS serii E Funkcja Klawisz Działanie Menu klawiatury (3s) Wywołanie menu klawiatury Tryb kamer Włączenie trybu sterowania kamerami Włączenie sterowania kamerą Nr. Wybór kamery Nr + Wyświetlenie kanału Nr. na ekranie głównym wybranego rejestratora (Zalecane jest podłączenie kamery o adresie Nr.
  • Page 30 NV-KBD50 Instrukcja obsługi wer. 1.0 STEROWANIE REJESTRATORAMI DVR Funkcja Klawisz Działanie Uruchomienie odtwarzania, ponowne naciśnięcia zmieniają prędkość Odtwarzanie odtwarzania x1 x2 x4 x8 x16 x32 Odtwarzanie wstecz Odtwarzanie wstecz x1 x2 x4 x8 x16 x32 Pauza Pauza Ruch w prawo, w lewo, w górę, w dół odpowiada klawiszom nawigacyjnym Joystick rejestratora.
  • Page 31 NV-KBD50 Instrukcja obsługi wer. 1.0 STEROWANIE REJESTRATORAMI DVR Function Description combination Playback Włączenie trybu odtwarzania. Odtwarza nagrany materiał / pauza Stop Zatrzymuje odtwarzany materiał Szybkie odtwarzanie wideo do tyłu, kolejne naciśnięcia zmieniają prędkość Przewijanie wstecz x8, x16, x32 Szybkie odtwarzanie wideo , kolejne naciśnięcia zmieniają prędkość x2, x4,...
  • Page 32 2013-08-14 ver. 1.0 JM, MM AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com www.novuscctv.com...
