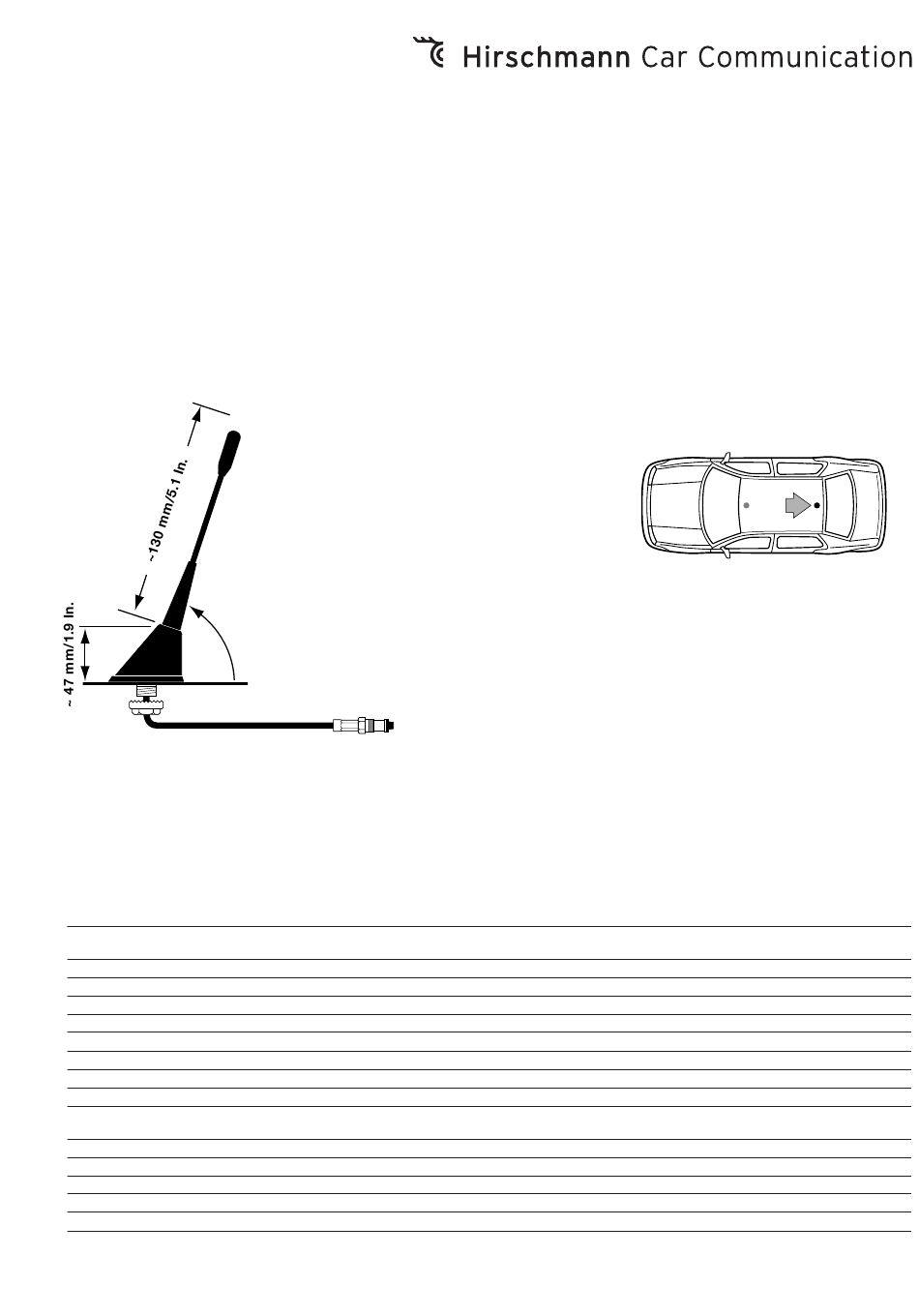

Montageanleitung
Dachantenne für TETRA
Mounting instructions
Roof Mounted Antenna for TETRA
Instruction de montage
Antenne de toit pour TETRA
74°
RG 58 170 mm/6.7 In.
Technische Daten / Technical data
Abmessungen / Dimensions
(ohne Strahler, without rod, sans émetteur)
Gehäusematerial / Housing Materials / Matériel d'abri
Gewicht / Weight / Poids
Anzugsmoment / Tightening torque / Couple de serrage
Temperaturbereich / Temperature range /Température d'entreposage
Schutzklasse / Protection class / Classe de protection
TETRA
Frequenzbereich / Frequency range / Gamme de fréquence
Impedanz / Impedance / Impédance
Anpassung / Return loss /
Affaiblissement de régularité (VSWR)
Gewinn / Gain
Belastbarkeit / Load capacity / Charge admissible
Kabeltyp / Cable type / Type de câble
Kabellänge / Cable length / Longueur de câble
Anschluss / Connector / Connecteur
FME female
62 x 46 x 45mm / 2.4 x 1.8 x 1.8 In.
PA 6
ca. 100 g / 3.5 oz
max.
5 Nm
-40 – +80°C / -40 – +176 °F
IP66 (acc. IEC 60529)
380 – 410 MHz
50 Ohm
380 - 410 MHz:
< 1,8
410 - 430 MHz:
< 2,2
typ.
5,1 dBi
max.
3 W (acc.TETRA Standard)
RG 58
app. 170 mm / app. 6.7 In.
FME female
MCA 400 V FLEX
Bestell-Nr. / Ord. code / N° de cde.
602 397-001
Montageort / Mounting location /
Emplacement
Bevorzugter Einbauort nahe der hinteren
Dachkante.
Der Einbau kann jedoch auch an anderen
Positionen am Fahrzeug erfolgen.
Recommended fitting location near to rear edge
of roof.
However, the antenna can also be fitted at
other locations on the vehicle.
Emplacement de montage conseillé : près de
l'extrémité arrière du toit.
Mais l'antenne peut être installée en d'autres
points du véhicule.
