Summary of Contents for Toto 20899

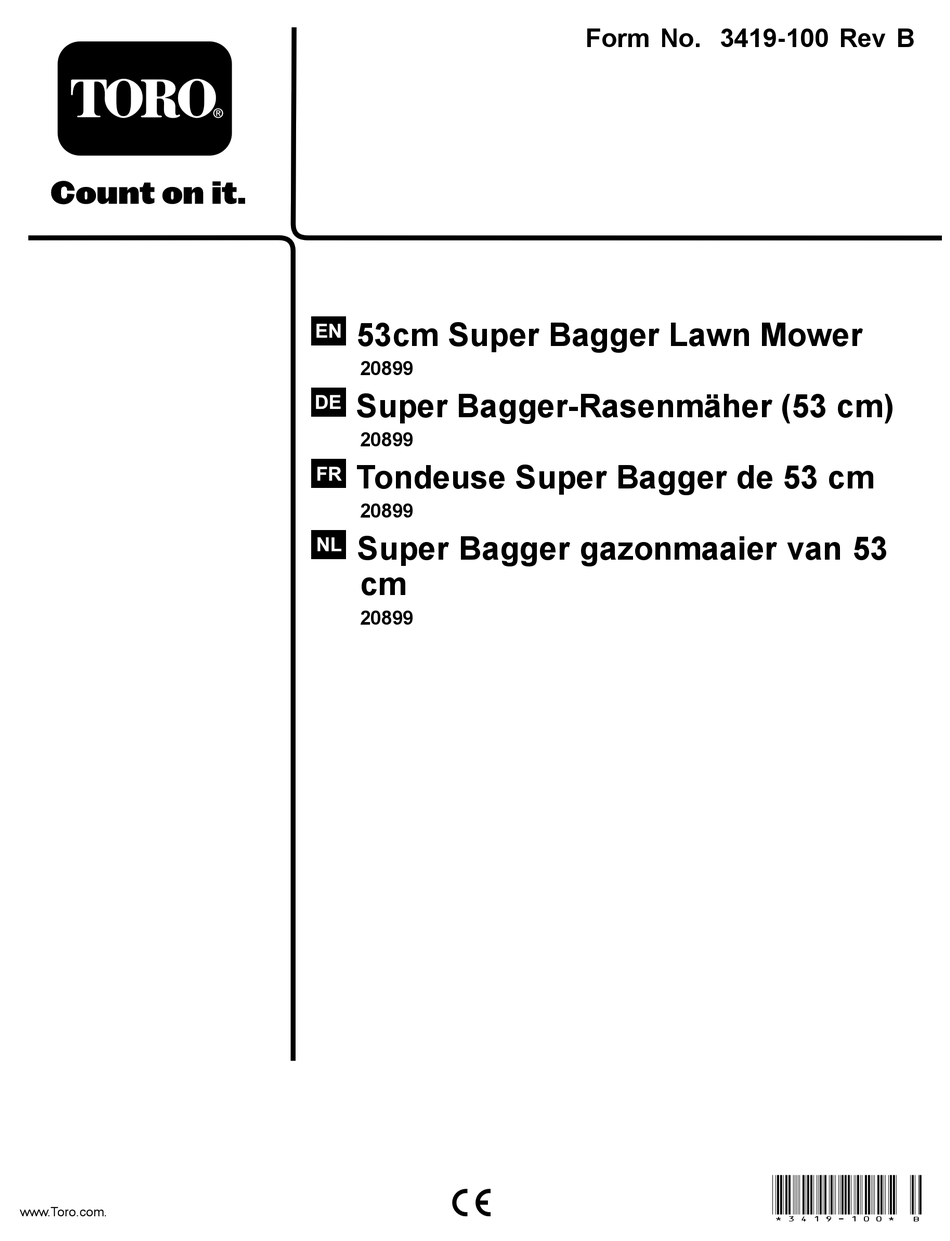

- Page 1 Form No. 3419-100 Rev B 53cm Super Bagger Lawn Mower 20899 Super Bagger-Rasenmäher (53 cm) 20899 Tondeuse Super Bagger de 53 cm 20899 Super Bagger gazonmaaier van 53 20899 *3419-100* B www.Toro.com.
-
Page 2: Table Of Contents
Form No. 3418-989 Rev B 53cm Super Bagger Lawn Mower Model No. 20899—Serial No. 401000000 and Up Operator's Manual Introduction g000502 This rotary-blade, walk-behind lawn mower is intended Figure 2 to be used by residential homeowners. It is designed Safety-alert symbol primarily for cutting grass on well-maintained lawns on residential properties. -
Page 3: Safety
During Operation ..........10 Using this product for purposes other than its intended During Operation Safety ........10 use could prove dangerous to you and bystanders. Starting the Engine ..........11 • Read, understand, and follow the instructions Using the Self-Propel Drive........11 and warnings in this Operator’s Manual and on Shutting Off the Engine........11 the machine and attachments before starting the... - Page 4 decal114-2820 114-2820 1. Warning—read the 4. Cutting/dismemberment Operator's Manual. hazard of hand or foot, decal110-9457 mower blade—stay away 110-9457 from moving parts. 3. Unlocked 2. Thrown object 5. Cutting/dismemberment 1. Engine switch Off hazard—keep bystanders hazard of hand or foot, 4.
-
Page 5: Setup
Setup Important: Remove and discard the protective plastic sheet that covers the engine. Installing the Recoil-Starter Rope in the Rope Guide No Parts Required Unfolding the Handle Procedure Important: To start the engine safely and easily No Parts Required whenever you use the machine, install the recoil-starter rope in the rope guide. -
Page 6: Installing The Mulch Plug Or The Grass Bag
Remove the dipstick by rotating the cap counterclockwise and pulling it out (Figure Installing the Mulch Plug or the Grass Bag No Parts Required Procedure You must correctly install either the mulch plug (for recycling or side-discharging the grass clippings) or the grass bag;... -
Page 7: Assembling The Grass Bag
g005310 g005308 Figure 10 Figure 8 Note: If the lever does not latch properly, Squeeze the button on the lever with your disconnect the wire from the spark plug and thumb, and fully insert the mulch plug into the check for and remove any debris buildup in the opening (Figure tunnel. -
Page 8: Product Overview
Figure 14 (Figure 12). 1. Grass bag 3. Mulch plug (comes installed on the machine) 2. Side-discharge chute Specifications Model Weight Length Width Height 20899 34 kg 159 cm 56 cm 110 cm (75 lb) inches) inches) inches) -
Page 9: Operation
Operation – Avoid prolonged breathing of vapors. – Keep your hands and face away from the nozzle and the fuel-tank opening. Before Operation – Keep fuel away from your eyes and skin. Before Operation Safety Filling the Fuel Tank • General Safety For best results, use only clean, fresh, unleaded gasoline with an octane rating of 87 or higher... -
Page 10: Checking The Engine-Oil Level
Checking the Engine-Oil Adjusting the Upper Handle Height Level Move the machine to a level surface. You may raise or lower the upper handle to a position comfortable for you. Remove the dipstick by rotating the cap counterclockwise and pulling it out (Figure 16). -
Page 11: Adjusting The Cutting Height
Adjusting the Cutting within 3 seconds. If not, stop using your machine immediately and contact an Authorized Service Height Dealer. • Keep bystanders, especially small children, out of Adjust the cutting height as desired. Set the front the operating area. Stop the machine if anyone wheels to the same height as the rear wheels (Figure enters the area. -
Page 12: Starting The Engine
Starting the Engine Important: The machine has a safety switch that prevents you from starting the machine unless you first install the mulch plug or the grass bag securely on the machine. Install the mulch plug (Figure 21) or the grass g010335 Figure 24 (Figure... -
Page 13: Mulching The Clippings
Mulching the Clippings Bagging the Clippings Use the grass bag when you want to collect grass and Your machine comes from the factory ready to mulch the grass and leaf clippings back into the lawn. leaf clippings from the lawn. If the grass bag is on the machine, remove it;... - Page 14 g010269 g010267 Figure 30 Figure 28 Lift the grass-bag handle out from the grooves Note: The lower rope guide releases the starter at the top of the machine, and remove the bag rope when you pull the recoil-start handle. from the machine (Figure 31).
-
Page 15: Side-Discharging The Clippings
Side-Discharging the Clippings Use the side discharge for cutting very tall grass. If the grass bag is on the machine, remove it before side-discharging the clippings; refer to Removing the Grass Bag (page 13). g231921 Figure 34 Important: The machine has a safety switch that prevents you from starting the machine unless you first install the mulch plug securely on the machine;... -
Page 16: Operating Tips
Operating Tips • If there are more than 13 cm (5 inches) of leaves on the lawn, mow at a higher cutting height and then again at the desired cutting height. General Mowing Tips • Slow down your mowing speed if the machine •... -
Page 17: Cleaning Under The Machine
Cleaning under the Machine Service Interval: After each use For best results, clean under the machine soon after you have completed mowing. Lower the machine to its lowest cutting-height setting. Move the machine onto a paved level surface. With the engine running and the blade engaged, spray a stream of water in front of the right, rear wheel (Figure... -
Page 18: Maintenance
Maintenance Important: Refer to your engine owner’s manual for additional maintenance procedures. Recommended Maintenance Schedule(s) Maintenance Service Maintenance Procedure Interval • Ensure that the engine shuts off within 3 seconds after releasing the blade-control bar. Before each use or daily •... -
Page 19: Servicing The Air Filter
Servicing the Air Filter Changing the Engine Oil Service Interval: Yearly Service Interval: Before each use or daily Yearly Note: Run the engine a few minutes before changing the oil to warm it. Warm oil flows better and carries Press down on the latch tabs on top of the more contaminants. -
Page 20: Lubricating The Upper Handle
Adjusting the Self-Propel • If the oil level on the dipstick is too low, carefully pour a small amount of oil into the Drive oil-fill tube, wait 3 minutes, and repeat steps through until the oil level on the dipstick If your machine does not self-propel properly, adjust is correct. -
Page 21: Replacing The Blade
Replacing the Blade Service Interval: Yearly—Replace the blade or have it sharpened (more frequently if the edge dulls quickly). Important: You will need a torque wrench to install the blade properly. If you do not have a torque wrench or are uncomfortable performing this procedure, contact an Authorized Service Dealer. -
Page 22: Cleaning The Blade-Stop System Shield
Cleaning the Blade-Stop System Shield Service Interval: Every 25 hours Disconnect the spark-plug wire from the spark plug; refer to Preparing for Maintenance (page 17). Tip the machine onto its side with the dipstick down. Remove the 2 blade nuts and the stiffener (Figure 50). -
Page 23: Storage
Storage Store the machine in a cool, clean, dry place. Preparing the Machine for Storage On the last refueling of the year, add fuel stabilizer (such as Toro Premium Fuel Treatment) to the fuel as directed on the label. Dispose of any unused fuel properly. Recycle it according to local codes or use it in your automobile. - Page 24 European Privacy Notice The Information Toro Collects Toro Warranty Company (Toro) respects your privacy. In order to process your warranty claim and contact you in the event of a product recall, we ask you to share certain personal information with us, either directly or through your local Toro company or dealer. The Toro warranty system is hosted on servers located within the United States where privacy law may not provide the same protection as applies in your country.
-
Page 25: Einführung
Form No. 3418-991 Rev B Super Bagger-Rasenmäher (53 cm) Modellnr. 20899—Seriennr. 401000000 und höher Bedienungsanleitung Einführung In dieser Anleitung werden potenzielle Gefahren angeführt, und Sicherheitsmeldungen werden vom Sicherheitswarnsymbol (Bild 2) gekennzeichnet, Dieser handgeführte Rasenmäher mit Sichelmessern sollte von Privatleuten oder geschulten Lohnarbeitern das auf eine Gefahr hinweist, die zu schweren oder tödlichen Verletzungen führen kann, wenn... -
Page 26: Sicherheit
Sicherheit 4 Einsetzen des Mulchverschlusses oder des Fangkorbs ..........6 5 Montieren des Fangkorbs ........ 7 Diese Maschine erfüllt EN ISO 5395:2013. Produktübersicht ............8 Technische Daten ..........8 Betrieb ..............8 Allgemeine Sicherheit Vor dem Einsatz ............ 8 Vor der sicheren Verwendung ......8 Dieses Produkt kann Hände und Füße amputieren Betanken ............ -
Page 27: Sicherheits- Und Bedienungsschilder
Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. decaloemmarkt Herstellermarke 1. Gibt an, dass das Messer Teil der Originalmaschine des Herstellers ist. decal114-2820 114-2820 1. -
Page 28: Einrichtung
Einrichtung Wichtig: Nehmen Sie den Plastikschutz ab, mit dem der Motor abgedeckt ist. Werfen Sie ihn ab. Aufklappen des Holms Keine Teile werden benötigt Verfahren Schieben Sie den Holm nach hinten und halten decal121-2370 Sie den oberen Holm fest (Bild 121-2370 1. -
Page 29: Befestigen Des Rücklaufstarterseils In Der Seilführung
Stellen Sie die Maschine auf einer ebenen Fläche ab. Entfernen Sie den Peilstab, indem Sie den Deckel nach links drehen und herausziehen (Bild Befestigen des Rücklaufstarterseils in der Seilführung Keine Teile werden benötigt Verfahren Wichtig: Befestigen Sie das Rücklaufstarterseil in der Seilführung, um den Motor sicher und mühelos anzulassen. -
Page 30: Einsetzen Des Mulchverschlusses Oder Des Fangkorbs
Wichtig: Wechseln Sie das Motoröl nach den ersten fünf Betriebsstunden und danach jährlich. Siehe Wechseln des Motoröls (Seite 19). Einsetzen des Mulchverschlusses oder des Fangkorbs g005308 Keine Teile werden benötigt Bild 8 Verfahren Drücken Sie die Taste am Hebel mit dem Sie müssen den Mulchverschluss (für das Recyclen Daumen und setzen Sie den Mulchverschluss oder Seitenauswurf des Schnittguts) oder den... -
Page 31: Montieren Des Fangkorbs
Hinweis: Schieben Sie den Grasfangkorb nicht über den Holm (Bild 11). Haken Sie den unteren Kanal des Grasfangkorbs an der Unterseite des Rahmens ein (Bild 12). g005310 Bild 10 Hinweis: Wenn der Hebel nicht richtig einrastet, ziehen Sie das Zündkabel von der Zündkerze ab und entfernen Sie ggf. -
Page 32: Produktübersicht
Motor kalt ist. Wischen Sie Modell Gewicht Länge Breite Höhe verschütteten Kraftstoff auf. 20899 34 kg 159 cm 56 cm 110 cm – Rauchen Sie nicht beim Umgang mit Kraftstoff, und gehen Sie nicht in der Nähe von offenem... -
Page 33: Betanken
– Betanken Sie die Maschine nie bei laufendem oder heißem Motor oder entfernen Sie den Tankdeckel. – Lassen Sie den Motor nie bei Kraftstoffverschüttungen an. Vermeiden Sie, dass Sie Zündquellen schaffen, bis die Kraftstoffdämpfe verdunstet sind. g230458 – Bewahren Sie Kraftstoff in vorschriftsmäßigen, Bild 15 für Kinder unzugänglichen Kanistern auf. -
Page 34: Einstellen Der Höhe Des Oberen Holms
Schritte bis 5, bis der Ölstand am Peilstab richtig ist. • Wenn der Ölstand am Peilstab zu hoch ist (Bild 16), lassen Sie Öl ab, bis der Ölstand am Peilstab richtig ist, siehe Wechseln des Motoröls (Seite 19). Wichtig: Wenn der Ölstand im Motor g010352 zu hoch oder zu niedrig ist und Sie den Bild 19... -
Page 35: Während Des Einsatzes
Während des Einsatzes zu vibrieren, ziehen den Zundschlüssel (falls vorhanden) ab, warten, bis alle beweglichen Teile zum Stillstand gekommen sind und ziehen den Hinweise zur Sicherheit Zündkerzenstecker ab, bevor Sie den Mäher auf eventuelle Beschädigungen untersuchen. Führen während des Betriebs Sie die erforderlichen Reparaturarbeiten aus, bevor Sie die Maschine erneut einsetzen. -
Page 36: Anlassen Des Motors
Anlassen des Motors Ziehen Sie den Schaltbügel zum Holm und halten ihn in dieser Stellung. Ziehen Sie am Wichtig: Die Maschine hat einen Rücklaufstartergriff (Bild 24). Sicherheitsschalter, der ein Anlassen des Motors verhindert, wenn der Mulchverschluss oder der Fangkorb nicht an der Maschine eingesetzt sind. -
Page 37: Mulchen Des Schnittguts
Mulchen des Schnittguts des Seitenauswurfkanals (Seite 15), bevor Sie den Fangkorb verwenden. Die Maschine ist werksseitig auf das Mulchen von Schnittgut und Laub eingestellt. WARNUNG: Nehmen Sie ggf. den Fangkorb vom Gerät ab Das Messer ist scharf; ein Kontakt kann zu (siehe Entfernen des Fangkorbs (Seite 14)),... -
Page 38: Seitenauswurf Des Schnittguts
Wichtig: Die Maschine hat einen Setzen Sie den Mulchverschluss ein (Bild 32). Sicherungsschalter, der ein Anlassen des Motors verhindert, wenn der Mulchverschluss oder der Fangkorb nicht an der Maschine eingesetzt sind. g010268 g005309 Bild 29 Bild 32 Entfernen des Fangkorbs Seitenauswurf des Verlegen Sie das Starterkabel um die untere Schnittguts... -
Page 39: Betriebshinweise
Einbauen des Seitenauswurfka- Betriebshinweise nals Allgemeine Mähtipps Lösen und entriegeln Sie das seitliche • Prüfen Sie den Arbeitsbereich gründlich und Ablenkblech und heben es an und setzen Sie entfernen Sie alle Objekte, die von der Maschine den Seitenauswurfkanal ein (Bild 33). -
Page 40: Nach Dem Einsatz
Nach dem Einsatz – Gehen Sie beim Mähen langsamer. – Heben Sie die Schnitthöhe der Maschine an. – Mähen Sie häufiger. Hinweise zur Sicherheit – Lassen Sie die Bahnen überlappen, anstelle nach dem Betrieb bei jedem Gang eine neue Bahn zu mähen. Allgemeine Sicherheit Schnetzeln von Laub •... -
Page 41: Reinigen Unter Dem Gerät
Reinigen unter dem Gerät Wartungsintervall: Nach jeder Verwendung Um die besten Ergebnisse zu erzielen, reinigen Sie die Unterseite der Maschine sobald Sie mit dem Mähen fertig sind. Senken Sie die Maschine auf die niedrigste Schnitthöhe ab. Stellen Sie die Maschine auf eine befestigte Fläche. -
Page 42: Wartung
Wartung Wichtig: Weitere Informationen zu Wartungsarbeiten finden Sie in der Motorbedienungsanleitung. Empfohlener Wartungsplan Wartungsintervall Wartungsmaßnahmen • Stellen Sie sicher, dass der Motor innerhalb von drei Sekunden nach dem Loslassen des Schaltbügels abstellt. Bei jeder Verwendung • Prüfen Sie den Luftfilter auf Verschmutzungen oder Beschädigungen und reinigen oder täglich oder wechseln Sie ihn ggf. -
Page 43: Warten Des Luftfilters
Wechseln des Motoröls Sie die Maschine immer so auf die Seite, dass der Peilstab nach unten zeigt. Wartungsintervall: Jährlich Warten des Luftfilters Hinweis: Lassen Sie den Motor ein paar Minuten laufen, bevor Sie das Öl wechseln, um es Wartungsintervall: Bei jeder Verwendung oder aufzuwärmen. -
Page 44: Einschmieren Des Oberen Holms
Stecken Sie den Peilstab in den Öleinfüllstutzen, schrauben Sie ihn jedoch nicht ein; nehmen Sie den Peilstab dann heraus. Lesen Sie den Ölstand am Peilstab ab. (Bild • Wenn der Ölstand am Peilstab zu niedrig ist, füllen Sie langsam etwas Öl in den Öleinfüllstutzen, warten Sie drei Minuten und wiederholen Sie dann die Schritte bis 10,... -
Page 45: Auswechseln Des Messers
Auswechseln des Messers Wartungsintervall: Jährlich—Wechseln Sie das Messer aus oder lassen Sie es schärfen (öfter, wenn die Kanten schnell stumpf werden). Wichtig: Sie benötigen für den richtigen Einbau des Messers einen Drehmomentschlüssel. Wenn Sie keinen Drehmomentschlüssel haben oder diese Arbeit nicht ausführen möchten, wenden Sie sich an einen offiziellen Vertragshändler. -
Page 46: Reinigung Des Schutzblechs Des Systems Zum Anhalten Des Messers
Setzen Sie die Messermuttern ein und ziehen Befestigen Sie die Messermuttern. sie mit 20-37 N·m an. Hinweis: Ziehen Sie die Messermuttern mit 20-37 N·m an. Reinigung des Schutzblechs des Systems zum Anhalten des Messers Wartungsintervall: Alle 25 Betriebsstunden Ziehen Sie den Kerzenstecker von der Zündkerze ab, siehe Vorbereiten für die Wartung (Seite... -
Page 47: Einlagerung
Einlagerung Herausnehmen des Rasenmähers aus der Lagern Sie die Maschine an einem kühlen, sauberen Einlagerung und trockenen Ort ein. Ziehen Sie alle Befestigungen an. Vorbereiten der Maschine Entfernen Sie die Zündkerze und drehen Sie den Motor schnell durch Ziehen des für das Einlagern Rücklaufstarters, um überflüssiges Öl aus dem Zylinder zu entfernen. - Page 48 Europäischer Datenschutzhinweis Die von Toro gespeicherten Informationen Toro Warranty Company (Toro) respektiert Ihre Privatsphäre. Zum Bearbeiten Ihres Garantieanspruchs und zur Kontaktaufnahme bei einem Produktrückruf bittet Toro Sie, Toro direkt oder über den lokalen Vertragshändler bestimmte persönliche Informationen mitzuteilen. Das Garantiesystem von Toro wird auf Servern in USA gehostet; dort gelten ggf. andere Vorschriften zum Datenschutz ggf. als in Ihrem Land. Wenn Sie Toro persönliche Informationen mitteilen, stimmen Sie der Verarbeitung der persönlichen Informationen zu, wie in diesem Datenschutzhinweis beschrieben.
-
Page 49: Introduction
Form No. 3418-994 Rev B Tondeuse Super Bagger de 53 cm N° de modèle 20899—N° de série 401000000 et suivants Manuel de l'utilisateur Introduction Les mises en garde de ce manuel soulignent des dangers potentiels et sont signalées par le symbole Cette tondeuse autotractée à... -
Page 50: Sécurité
Sécurité 5 Montage du bac à herbe ........7 Vue d'ensemble du produit ........8 Caractéristiques techniques ......8 Cette machine est conçue en conformité avec la Utilisation ..............8 norme EN ISO 5395:2013. Avant l'utilisation ............ 8 Contrôles de sécurité avant l'utilisation ....8 Remplissage du réservoir de carburant.... -
Page 51: Autocollants De Sécurité Et D'instruction
Autocollants de sécurité et d'instruction Des autocollants de sécurité et des instructions bien visibles par l'opérateur sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant. decaloemmarkt Marque du fabricant 1. Identifie la lame comme pièce d'origine. decal114-2820 114-2820 1. -
Page 52: Mise En Service
Mise en service Important: Retirez et mettez au rebut la pellicule de plastique qui protège le moteur. Dépliage du guidon Aucune pièce requise Procédure Rabattez le guidon en arrière et maintenez la partie supérieure en place (Figure decal121-2370 121-2370 1. Guidon relevé 3. -
Page 53: Montage Du Câble Du Lanceur Dans Le Guide
Tournez le bouchon dans le sens antihoraire et sortez la jauge (Figure Montage du câble du lanceur dans le guide Aucune pièce requise Procédure Important: Pour démarrer le moteur facilement et en toute sécurité chaque fois que vous utilisez la machine, placez le câble du lanceur dans le guide. -
Page 54: Installation De L'obturateur De Mulching Ou Du Bac À Herbe
Important: Vidangez et changez l'huile moteur après les 5 premières heures de fonctionnement, puis une fois par an. Voir Vidange de l'huile moteur (page 19). Installation de l'obturateur de mulching ou du bac à herbe g005308 Figure 8 Aucune pièce requise Procédure Appuyez sur le bouton du levier avec le pouce et insérez complètement l'obturateur de mulching... - Page 55 Remarque: Ne faites pas passer le bac sur le guidon (Figure 11). Accrochez la glissière inférieure du bac au bas de l'armature (Figure 12). g005310 Figure 10 Remarque: Si le levier ne se verrouille pas correctement, débranchez la bougie et éliminez les débris éventuellement accumulés dans le logement.
-
Page 56: Vue D'ensemble Du Produit
Vue d'ensemble du Caractéristiques techniques produit Modèle Poids Longueur Largeur Hauteur 20899 34 kg 159 cm 56 cm 110 cm Utilisation Avant l'utilisation Contrôles de sécurité avant l'utilisation Consignes de sécurité générales • Familiarisez-vous avec le maniement correct du matériel, les commandes et les symboles de sécurité. -
Page 57: Remplissage Du Réservoir De Carburant
Remplissage du réservoir – Faites le plein du réservoir de carburant à l'extérieur, dans un endroit bien dégagé, de carburant lorsque le moteur est froid. Essuyez tout carburant répandu. • Pour assurer le fonctionnement optimal de la – Ne fumez jamais quand vous manipulez du machine, utilisez uniquement de l'essence sans carburant et tenez-vous à... -
Page 58: Contrôle Du Niveau D'huile Moteur
Contrôle du niveau d'huile Réglage de la hauteur de la moteur partie supérieure du guidon Amenez la machine sur un sol plat et horizontal. Vous pouvez élever ou abaisser la partie supérieure du guidon à la position qui vous convient le mieux. Tournez le bouchon dans le sens antihoraire et sortez la jauge (Figure... -
Page 59: Réglage De La Hauteur De Coupe
Réglage de la hauteur de Pendant l'utilisation coupe Sécurité pendant Choisissez la hauteur de coupe voulue. Réglez les l'utilisation roues avant à la même hauteur que les roues arrière (Figure 20). Consignes de sécurité générales Remarque: Pour élever le la machine, déplacez tous les leviers de hauteur de coupe en avant ;... -
Page 60: Démarrage Du Moteur
endommagée. Effectuez toutes les réparations nécessaires avant de réutiliser la machine. • Avant de quitter la position d'utilisation, coupez le moteur, retirez la clé de contact (modèle à démarrage électrique seulement) et attendez l'arrêt de toutes les pièces mobiles. • Si le moteur vient de tourner, le silencieux est très chaud et peut vous brûler gravement. -
Page 61: Arrêt Du Moteur
Arrêt du moteur Pour arrêter le moteur, relâchez la barre de commande de la lame (Figure 25). g005324 Figure 26 1. Haut de levier de l'obturateur de mulching dans le logement du contacteur g010348 Figure 25 Ramassage de l'herbe Important: Lorsque vous relâchez la barre de commande de la lame, le moteur et la lame doivent coupée... - Page 62 Montage du bac à herbe Enlevez l'obturateur de mulching (Figure 27). g010268 Figure 29 Retrait du bac à herbe Faites passer le câble du lanceur autour du guide inférieur (Figure 30). g005309 Figure 27 Faites passer le câble du lanceur autour du guide inférieur (Figure 28).
-
Page 63: Éjection Latérale De L'herbe Coupée
Dépose de la goulotte d'éjection latérale Pour enlever la goulotte d'éjection latérale, soulevez le déflecteur latéral, enlevez la goulotte et abaissez le déflecteur. Important: Verrouillez le déflecteur d'éjection latérale après l'avoir fermé (Figure 34). g005309 Figure 32 g231921 Figure 34 Éjection latérale de l'herbe coupée Utilisez l'éjection latérale lorsque l'herbe est très... -
Page 64: Conseils D'utilisation
Conseils d'utilisation – Tondez plus souvent. – Empiétez sur les passages précédents pour tondre une largeur de bande réduite. Conseils de tonte généraux • Inspectez la zone de travail et enlevez tout objet Hachage des feuilles pouvant être projeté par la machine. •... -
Page 65: Nettoyage Du Dessous De La Machine
Nettoyage du dessous de la machine Périodicité des entretiens: Après chaque utilisation Pour obtenir des résultats optimaux, nettoyez rapidement la face inférieure de la machine après la tonte. Abaissez la machine à la hauteur de coupe la plus basse. Placez la machine sur une surface plane et revêtue. -
Page 66: Entretien
Entretien Important: Reportez-vous au manuel du propriétaire du moteur pour toutes procédures d'entretien supplémentaires. Programme d'entretien recommandé Périodicité d'entretien Procédure d'entretien • Vérifiez que le moteur s'arrête dans les 3 secondes suivant le relâchement de la À chaque utilisation ou barre de commande de la lame. -
Page 67: Entretien Du Filtre À Air
Entretien du filtre à air Vidange de l'huile moteur Périodicité des entretiens: À chaque utilisation ou Périodicité des entretiens: Une fois par an une fois par jour Remarque: Faites tourner le moteur pendant Une fois par an quelques minutes avant la vidange pour réchauffer l'huile. -
Page 68: Lubrification De La Partie Supérieure Du Guidon
Essuyez la jauge sur un chiffon propre. Insérez la jauge au fond du tube de remplissage, sans la visser, puis ressortez-la. Relevez le niveau d'huile indiqué sur la jauge (Figure 16). • Si le niveau n'atteint pas le repère minimum sur la jauge, versez lentement une petite quantité... -
Page 69: Remplacement De La Lame
ou si vous ne vous sentez pas capable d'effectuer cette procédure, adressez-vous à un concessionnaire-réparateur agréé. Examinez l'état de la lame chaque fois que le réservoir de carburant est vide. Si la lame est endommagée ou fêlée, remplacez-la immédiatement. Si la lame est émoussée ou ébréchée, faites-la aiguiser et équilibrer ou remplacez-la. -
Page 70: Nettoyage De La Protection Du Système D'arrêt De La Lame
Nettoyage de la protection du système d'arrêt de la lame Périodicité des entretiens: Toutes les 25 heures Débranchez le fil de la bougie ; voir Préparation à l'entretien (page 18). Basculez la machine sur le côté, avec la jauge en bas. Retirez les 2 écrous de la lame et le renfort (Figure 50). -
Page 71: Remisage
Remisage Remplissez le réservoir de carburant neuf ; voir Remplissage du réservoir de carburant (page Rebranchez le fil de la bougie. Remisez la machine dans un local frais, propre et sec. Préparation de la machine au remisage Lors du dernier plein de l'année, ajoutez du stabilisateur (tel l'additif de traitement Toro Premium) au carburant frais selon les indications de l'étiquette. - Page 72 Déclaration de confidentialité européenne Les renseignements recueillis par Toro Toro Warranty Company (Toro) respecte votre vie privée. Pour nous permettre de traiter votre réclamation au titre de la garantie et de vous contacter dans l’éventualité d’un rappel de produit, nous vous prions de nous communiquer certains renseignements personnels, soit directement soit par l’intermédiaire de votre société...
-
Page 73: 8111 Lyndale Avenue South
Form No. 3418-997 Rev B Super Bagger gazonmaaier van 53 cm Modelnr.: 20899—Serienr.: 401000000 en hoger Gebruikershandleiding Inleiding Er worden in deze handleiding een aantal mogelijke gevaren en een aantal veiligheidsberichten genoemd Deze loopmaaier met draaiende messen is bedoeld (Figuur 2) met de volgende waarschuwingssymbolen, voor gebruik door particulieren. - Page 74 Veiligheid 5 De grasvanger monteren ......... 7 Algemeen overzicht van de machine ......8 Specificaties ............8 Deze machine is ontworpen in overeenstemming met Gebruiksaanwijzing ..........8 de EN-norm ISO 5395:2013. Voor gebruik ............8 Veiligheid vóór gebruik........8 Brandstoftank vullen ........... 9 Algemene veiligheid Het motoroliepeil controleren......
- Page 75 Veiligheids- en instructiestickers Veiligheidsstickers en veiligheidsinstructies zijn gemakkelijk zichtbaar voor de bestuurder en bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of ontbrekende stickers. decaloemmarkt Merkteken van fabrikant 1. Geeft aan dat het mes onderdeel van een originele Toro maaimachine is.
- Page 76 Montage Belangrijk: Verwijder de beschermfolie van de motor en gooi deze weg. De handgreep uitklappen Geen onderdelen vereist Procedure Trek de handgreep naar achteren en houd de decal121-2370 bovenste handgreep op zijn plaats (Figuur 121-2370 1. Duwboom in uitgeklapte 3. Locatie van het pedaal stand 2.
- Page 77 Plaats de machine op een horizontaal oppervlak. Verwijder de peilstok door de dop linksom te draaien en eruit te trekken (Figuur De startkoord aanbrengen in de koordgeleider Geen onderdelen vereist Procedure Belangrijk: Om de motor veilig en snel te kunnen starten voor elk gebruik dient u de startkoord aan te brengen in de koordgeleider.
- Page 78 De mulchplug of grasvanger plaatsen Geen onderdelen vereist Procedure U moet de mulchplug (voor fijnmaken of zijwaarts afvoeren van gras) of de grasvanger (voor verzamelen g005308 in een zak) op de juiste wijze installeren, anders start Figuur 8 de motor niet. De machine beschikt over een veiligheidsschakelaar, Druk met uw duim op de knop op de greep en die zich onderaan het kanaal rechtsboven, achterop...
-
Page 79: De Grasvanger Monteren
Opmerking: Schuif de grasvanger niet over de handgreep (Figuur 11). Haak het onderste kanaal van de grasvanger over de onderzijde van het frame (Figuur 12). g005310 Figuur 10 Opmerking: Als de greep niet goed vastklikt, moet u de kabel losmaken van de bougie en kijken of er zich vuil in de tunnel heeft opgehoopt en dit eventueel verwijderen. -
Page 80: Algemeen Overzicht Van De Machine
Algemeen overzicht Specificaties Type Gewicht Lengte Breedte Hoogte van de machine 20899 34 kg 159 cm 56 cm 110 cm Gebruiksaanwijzing Voor gebruik Veiligheid vóór gebruik Algemene veiligheid • Zorg ervoor dat u vertrouwd raakt met de bedieningsorganen en de veiligheidssymbolen, en weet hoe u de machine veilig kunt gebruiken. -
Page 81: Brandstoftank Vullen
– Als de motor draait of heet is, mag de brandstoftankdop niet worden verwijderd en mag de tank niet met brandstof worden bijgevuld. – Probeer de motor niet te starten als u brandstof morst. Zorg ervoor dat er geen ontstekingsbronnen in de buurt zijn totdat de g230458 brandstofdampen volledig zijn verdwenen. -
Page 82: Het Motoroliepeil Controleren
Het motoroliepeil De hoogte van handgreep controleren instellen Plaats de machine op een horizontaal oppervlak. U kunt de bovenste handgreep hoger of lager zetten in een stand die u comfortabel vindt. Verwijder de peilstok door de dop linksom te draaien en eruit te trekken (Figuur 16). -
Page 83: De Maaihoogte Instellen
De maaihoogte instellen Tijdens gebruik Zet de maaihoogte op de gewenste stand. Stel de Veiligheid tijdens gebruik voorwielen in op dezelfde hoogte als de achterwielen (Figuur 20). Opmerking: Om de machine hoger te zetten, moet Algemene veiligheid u de maaihoogtehendels naar voren bewegen; om •... -
Page 84: Motor Starten
Motor starten • Voordat u de bedieningspositie verlaat, moet u de motor afzetten, het contactsleuteltje verwijderen Belangrijk: (alleen modellen met elektrisch startsysteem) De maaimachine beschikt over een en wachten tot alle bewegende onderdelen tot veiligheidsschakelaar die voorkomt dat u de stilstand zijn gekomen. -
Page 85: De Zelfaandrijving Gebruiken
Het maaisel uitstrooien Trek de bedieningsstang van het maaimes tegen de hendel, hou de stang in deze positie en trek aan de starthandgreep (Figuur 24). Uw machine wordt in de fabriek klaargemaakt om maaisel en bladafval te mulchen en terug in het gazon te drijven. -
Page 86: Het Maaisel Opvangen
Het maaisel opvangen Gebruik de grasvanger als u maaisel en bladafval wilt verzamelen. WAARSCHUWING Een versleten grasvanger kan kleine steentjes en andere voorwerpen uitwerpen, waardoor u of omstanders ernstig lichamelijk of dodelijk letsel kunnen oplopen. Controleer de grasvanger regelmatig. Plaats g010267 een nieuwe Toro grasvanger als de oude is Figuur 28... -
Page 87: Het Maaisel Zijwaarts Afvoeren
De grasvanger verwijderen Het maaisel zijwaarts Laat het startkoord rond de onderste afvoeren koordgeleider lopen (Figuur 30). Gebruik de zijafvoer als u zeer hoog gras maait. Als de grasvanger op de machine zit, moet u die verwijderen alvorens de zijuitworp te gebruiken; zie De grasvanger verwijderen (bladz. -
Page 88: Tips Voor Bediening En Gebruik
Tips voor bediening en – Loop langzamer tijdens het maaien. – Stel de maaimachine in op een hogere gebruik maaihoogte. – Maai het gras vaker. Algemene maaitips – Laat de maaibanen overlappen in plaats van • Controleer het werkgebied en verwijder alle steeds een volledig nieuwe baan te maaien. -
Page 89: De Onderkant Van De Machine Reinigen
De onderkant van de machine reinigen Onderhoudsinterval: Na elk gebruik Om de beste resultaten te verkrijgen, dient u de onderkant van de machine te reinigen zodra u klaar bent met maaien. Zet de machine in zijn laagste maaistand. Plaats de machine op een verhard horizontaal oppervlak. -
Page 90: Onderhoud
Onderhoud Belangrijk: Raadpleeg de gebruikershandleiding van de motor voor verdere onderhoudsprocedures. Aanbevolen onderhoudsschema Onderhoudsinterval Onderhoudsprocedure • Controleer of de motor binnen 3 seconden stopt nadat u de bedieningsstang van het maaimes hebt losgelaten. Bij elk gebruik of dagelijks • Controleer het luchtfilter op vuil en schade; indien nodig reinigen of vervangen. •... -
Page 91: Onderhoud Van Het Luchtfilter
Onderhoud van het Motorolie verversen luchtfilter Onderhoudsinterval: Jaarlijks Opmerking: Voordat u de olie ververst, moet u Onderhoudsinterval: Bij elk gebruik of dagelijks de motor enkele minuten laten lopen zodat de olie Jaarlijks warm wordt. Warme olie stroomt beter en voert verontreinigingen beter mee. -
Page 92: Het Bovenste Deel Van De Handgreep Smeren
Steek de peilstok in de vulbuis, maar draai hem er niet in. Verwijder dan de peilstok. Lees het oliepeil af van de peilstok (Figuur 16). • Als het peil op de peilstok te laag staat, giet dan voorzichtig een kleine hoeveelheid olie in de vulbuis, wacht 3 minuten en herhaal stappen tot en met... -
Page 93: Het Maaimes Vervangen
Het maaimes vervangen Onderhoudsinterval: Jaarlijks—Vervang het maaimes of laat het slijpen (vaker als de snijrand snel bot wordt). Belangrijk: U hebt een momentsleutel nodig om het mes op correcte wijze te monteren. Als u geen momentsleutel hebt of niet goed weet hoe u de montage moet uitvoeren, kunt u contact opnemen met een erkende servicedealer. -
Page 94: Het Scherm Van Het Maaimesstopsysteem Reinigen
Het scherm van het Draai de mesbouten vast met een torsie van 20 tot 37 N·m. maaimesstopsysteem reinigen Onderhoudsinterval: Om de 25 bedrijfsuren Maak de bougiekabel los van de bougie; zie Voorbereidingen voor onderhoudswerkzaamheden (bladz. 18). Kantel de maaimachine op de zijkant, met de peilstok omlaag. -
Page 95: Stalling
De maaimachine uit de Stalling stalling halen Stal de maaimachine op een koele, schone, droge Controleer alle bevestigingen en draai deze plaats. vast. Verwijder de bougies en laat de motor snel Voorbereidingen voor draaien door aan de handgreep van het stalling startkoord te trekken om de overmatige olie uit de cilinder te verwijderen. - Page 96 Privacyverklaring voor Europa De informatie die Toro verzamelt Toro Warranty Company (Toro) respecteert uw privacy. Om uw aanspraak op garantie te behandelen en contact met u op te nemen in het geval van een terugroepactie vragen wij om bepaalde persoonlijke informatie, hetzij direct of via uw lokale Toro dealer. Het Toro garantiesysteem wordt gehost op servers in de Verenigde Staten, waar de privacywet mogelijk niet dezelfde bescherming biedt als in uw land.
