IT
Descrizione
391893 : UTP video e 12 V rx 4CH RJ45
391894 : UTP video e 12 V rx 8CH RJ45
391895 : UTP video e 12 V tx 1CH RJ45
Gli hub 391893 o 391894 ricevono 4 o 8 canali video CCTV e un'alimentazione da 36 V fino a 300 m/1000 FT mediante Cat5/5e.
Associati con il convertitore da 12 V DC del trasmettitore video a canale singolo 391895, forniscono l'alimentazione regolata da 12 V DC - 1 A a 4 o 8 telecamere remote.

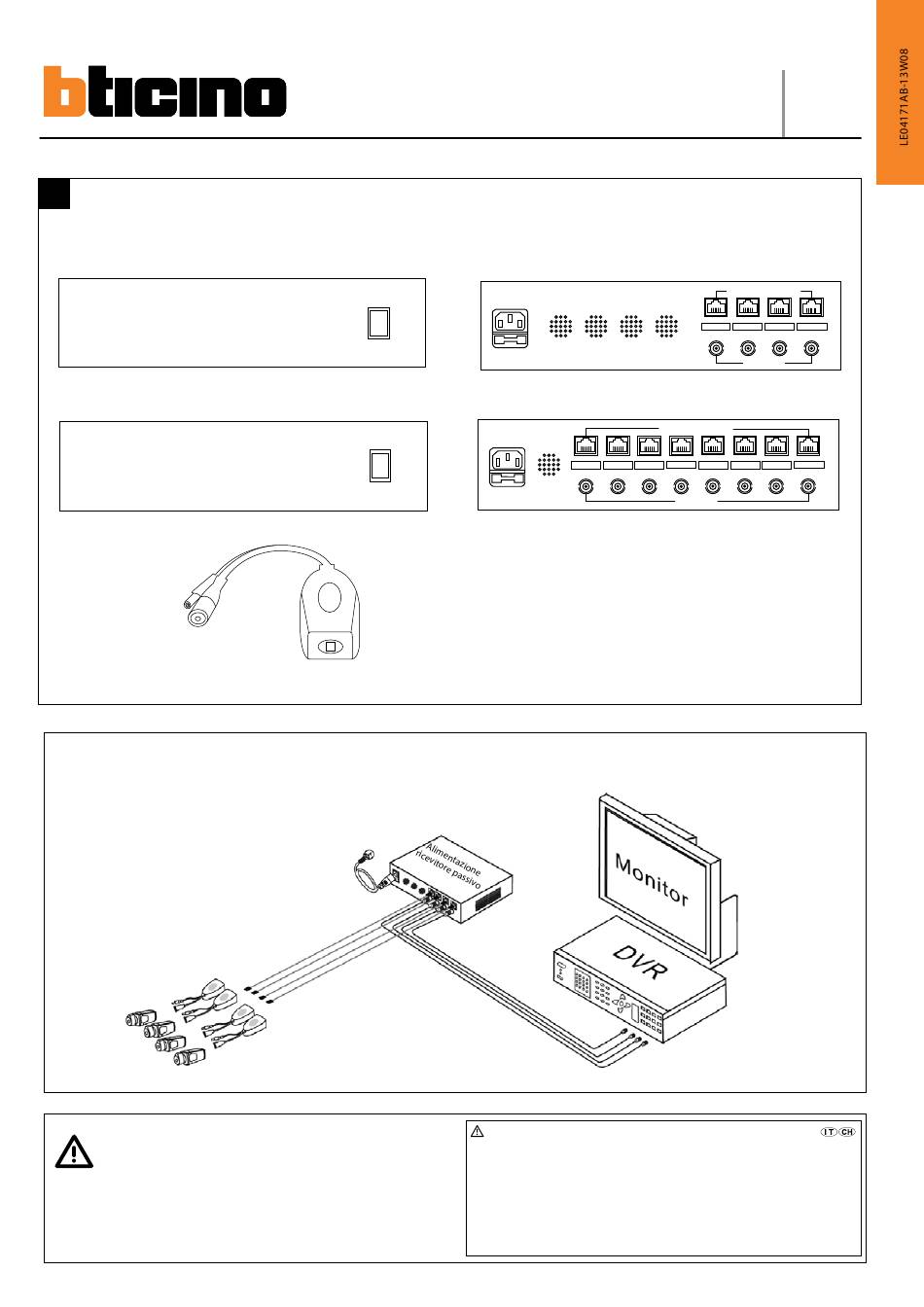

Applicazione tipica
300 m max.
Cavo U/UTP CAT5/ 5E/6
Telecamere CCTV
Attenzione
- L'installazione e la calibrazione devono essere affidate a personale altamente
qualificato.
- Non aprire, possibilità di scossa elettrica.
Usare solo alle seguenti condizioni di temperatura: da -10 a +50°C.
Non usare con tensioni diverse da quanto specificato.
Pannello anteriore
4 Ports Video&PowerSever
ON
OFF
POWER
Pannello anteriore
8 Ports video&Power Server
ON
OFF
POWER
110 - 230V~
391895
100-240V~ /50-60Hz
100-240V~ /50-60Hz
1
391893
391894
Cavo coassiale
Istruzioni di sicurezza
Questo prodotto deve essere installato in conformità con le regole d'installazione e di preferenza da
un elettricista qualificato. L'eventuale installazione e utilizzo improprio dello stesso possono
comportare rischi di shock elettrico o incendio.
Prima di procedere all'installazione, leggere attentamente le istruzioni associate e individuare un
luogo di montaggio idoneo in funzione del prodotto.
Non aprire, smontare, alterare o modificare l'apparecchio eccetto speciale menzione indicata
nel manuale. Tutti i prodotti Bticino devono essere esclusivamente aperti e riparati da personale
adeguatamente formato e autorizzato da Bticino. Qualsivoglia apertura o riparazione non autorizzata
comporta l'esclusione di eventuali responsabilità, diritti alla sostituzione e garanzie.
Utilizzare esclusivamente accessori a marchio Bticino.
391893
391894
391895
Pannello posteriore
VIDEO & POWER RJ45 INPUTS
1
2
3
VIDEO OUTPUTS
Pannello posteriore
VIDEO & POWER RJ45 INPUTS
4
5
2
3
6
7
VIDEO OUTPUTS
4
8
Advertisement
Related Manuals for Bticino 391893
Summary of Contents for Bticino 391893
- Page 1 391895 : UTP video e 12 V tx 1CH RJ45 Gli hub 391893 o 391894 ricevono 4 o 8 canali video CCTV e un'alimentazione da 36 V fino a 300 m/1000 FT mediante Cat5/5e. Associati con il convertitore da 12 V DC del trasmettitore video a canale singolo 391895, forniscono l'alimentazione regolata da 12 V DC - 1 A a 4 o 8 telecamere remote.
- Page 2 300 M/1000 FT 4 x 12 V 1A per una telecamera remota 8 x 12 V 1A per una telecamera remota (funzionanti con 391893 o 391894). (funzionante con 391 895). (funzionante con 391895). - Forniscono un'alimentazione costante da 12 V 12 W alla telecamera.
- Page 3 è corretta. Attenzione 391893, 391894, 391895 non sono impermeabili. Non azionare i dispositivi con le mani umide. Se un'estremità è EIA/TIA568A, anche l'altra estremità deve essere EIA/TIA568A. Se un'estremità è EIA/TIA568B, anche l'altra estremità deve essere EIA/TIA568B.
- Page 4 - Rif. : 391895 (UTP tx 1CH e 12 V) LED sovracorrente Jack DC alimentazione (Deve essere spento) Ingresso (Deve essere video acceso) Alimentazione + Terra Video - Video + alimentazione Schema dei PIN RJ 45 T568A: Bianco Bianco Bianco Alimen- Alimen- Bianco...
-
Page 5: Typische Anwendung
391895 : UTP-Video und 12 V rx 1-Kanal RJ45 Die Hubs 391893 und 391894 empfangen CCTV-Video auf 4 oder 8 Kanälen und eine 36 V-Stromversorgung über bis zu 300 m/1000 FT Entfernung per Cat 5/5e-Verbindung. In Verbindung mit dem Einkanal-Videosender/12 VDC-Wandler 391895 liefern sie eine geregelte Stromversorgung mit 12 VDC / 1 A für vier oder acht Remote-Kameras. - Page 6 - Konstante 8 x 12 V / 1 A-Stromversorgung für Kamerastrom- versorgung bis zu 300 m/1000 FT Remote-Kamera (Verwendung mit 391895). Remote-Kamera (Verwendung mit 391895). (Verwendung mit 391893 oder 391894). - Kompatibel mit weltweiten Videoformaten Kompatibel mit weltweiten Videoformaten - Liefert konstante 12 V / 12 W-Stromversorgung für die Kamera.
-
Page 7: Installation
- Wenn die gelbe LED am RJ45-Anschluss für einen bestimmten Kanal leuchtet, unterbrechen Sie die Stromversorgung und ziehen Sie das Kabel ab, um zu überprüfen, ob ein Kurzschluss oder eine Überlastung der Stromversorgung vorliegt. Anschlussfeld-Diagramme - Best.-Nr. : 391893 (UTP Balun 4 Kanäle und 12 V) 4 Ports Video&PowerSever Komponente... - Page 8 - Best.-Nr. : 391895 (UTP tx 1 Kan. und 12 V) Netz-LED Überstrom-LED DC-Buchse (Muss leuchten) (Muss aus sein) Video-Eingang Stromver- Video - Video + Erdung sorgung + Stromver- sorgung Pinbelegung RJ45 Strom- Strom- Strom- Strom- Strom- Strom- Weiß Weiß Weiß...
-
Page 9: Typical Application
391895 : UTP video and 12V tx 1CH RJ45 The hubs 391893 or 391894 receive 4 or 8 channels CCTV video and 36V power supply up to 300 m/1000 FT, via Cat5/5e. Associated with the 391895 single channel video transmitter 12VDC converter they provide regulated 12VDC-1A power supply to 4 or 8 remote cameras. - Page 10 - Transmit color video signal and receive camera power - Provide constant 4 x 12V 1A power supply for - Provide constant 8 x 12V 1A power supply for supply up to 300M/1000FT (working with 391893 or remote camera (working with 391895). remote camera (working with 391895).
-
Page 11: Troubleshooting
- If yellow LED on RJ45 is lighting on individual channel, please cut off the power supply and unplug the cable to check if there is any short circuit or power consumption overload. Panels diagrams - Ref. : 391893 (UTP Balun 4 CH and 12V) 4 Ports Video&PowerSever Component... - Page 12 - Ref. : 391895 (UTP tx 1CH and 12V) Power LED Over Current LED DC jack (Must be on) (Must be off ) Video IN Power + Video - Video + Power GND RJ 45 PIN Diagram T568A: White White White White Video...
